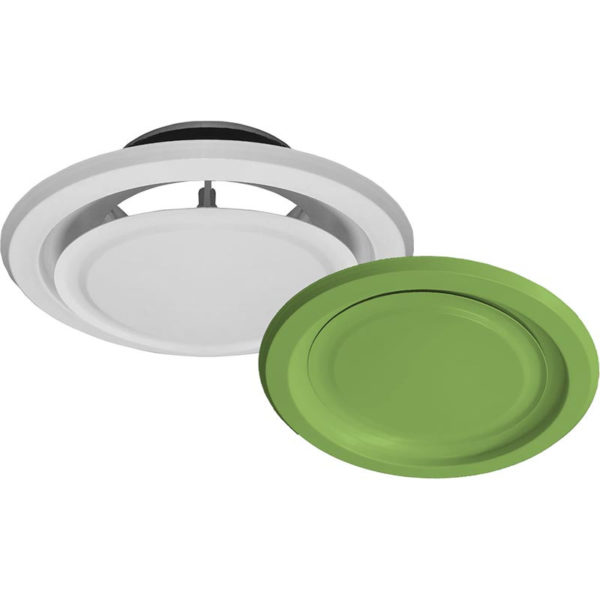

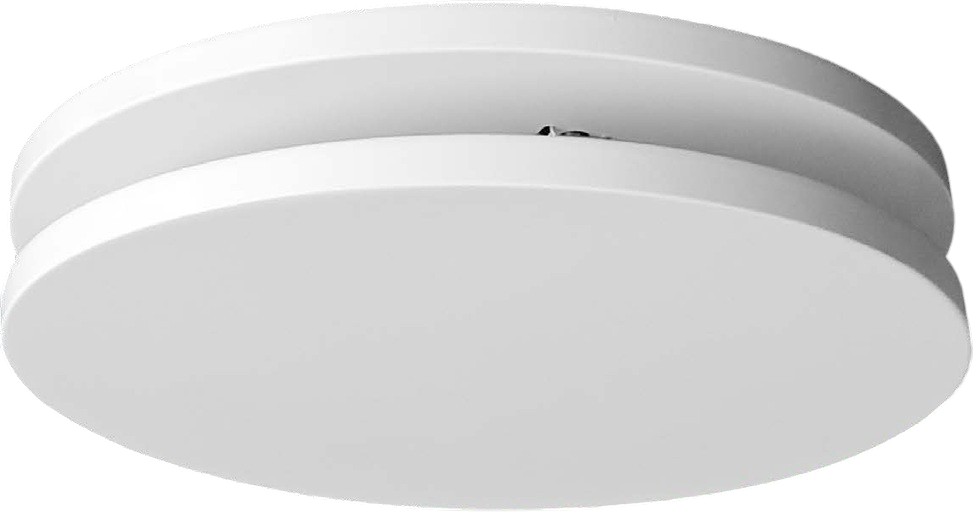

Круглый диффузор ALCN с неперфорированной плоской лицевой частью
Круглый диффузор ALCN с неперфорированной плоской лицевой частью применяется как для притока, так и для вытяжки. ALCN предназначен для горизонтальной подачи воздуха. При комплектации направляющими, возможно регулировать направление потока воздуха.
Лицевая панель является съемной, что позволяет при необходимости производить очистку и иметь доступ к воздуховоду или камере.

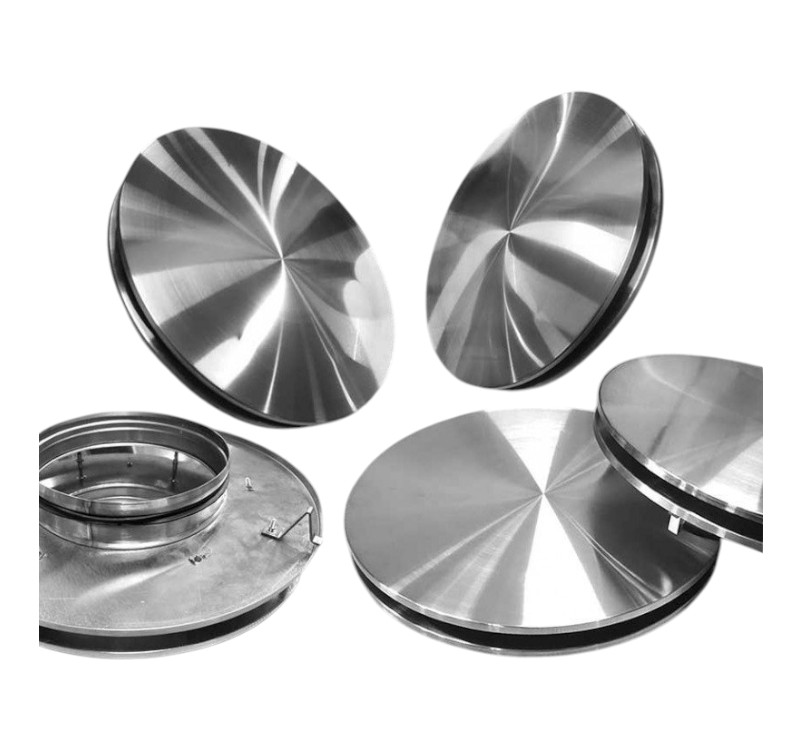

Внешняя сторона диффузора

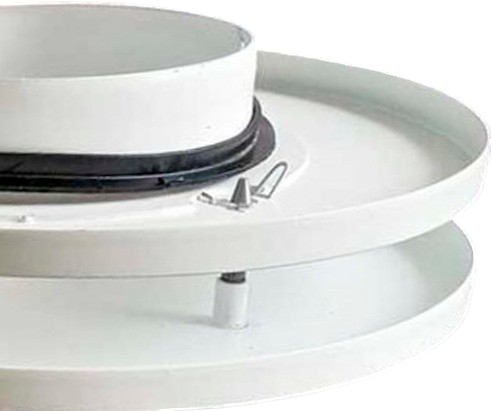

Боковая сторона диффузора

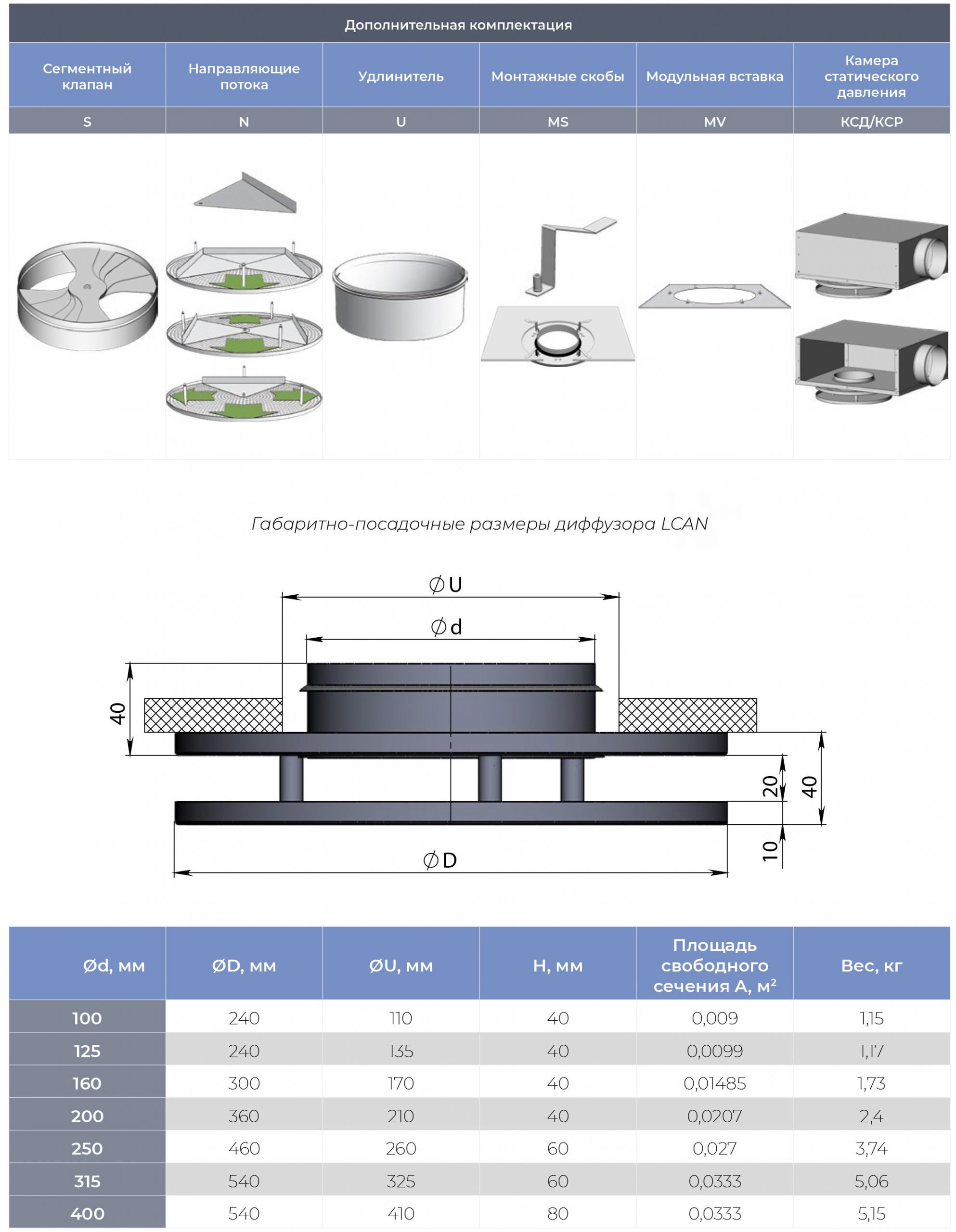

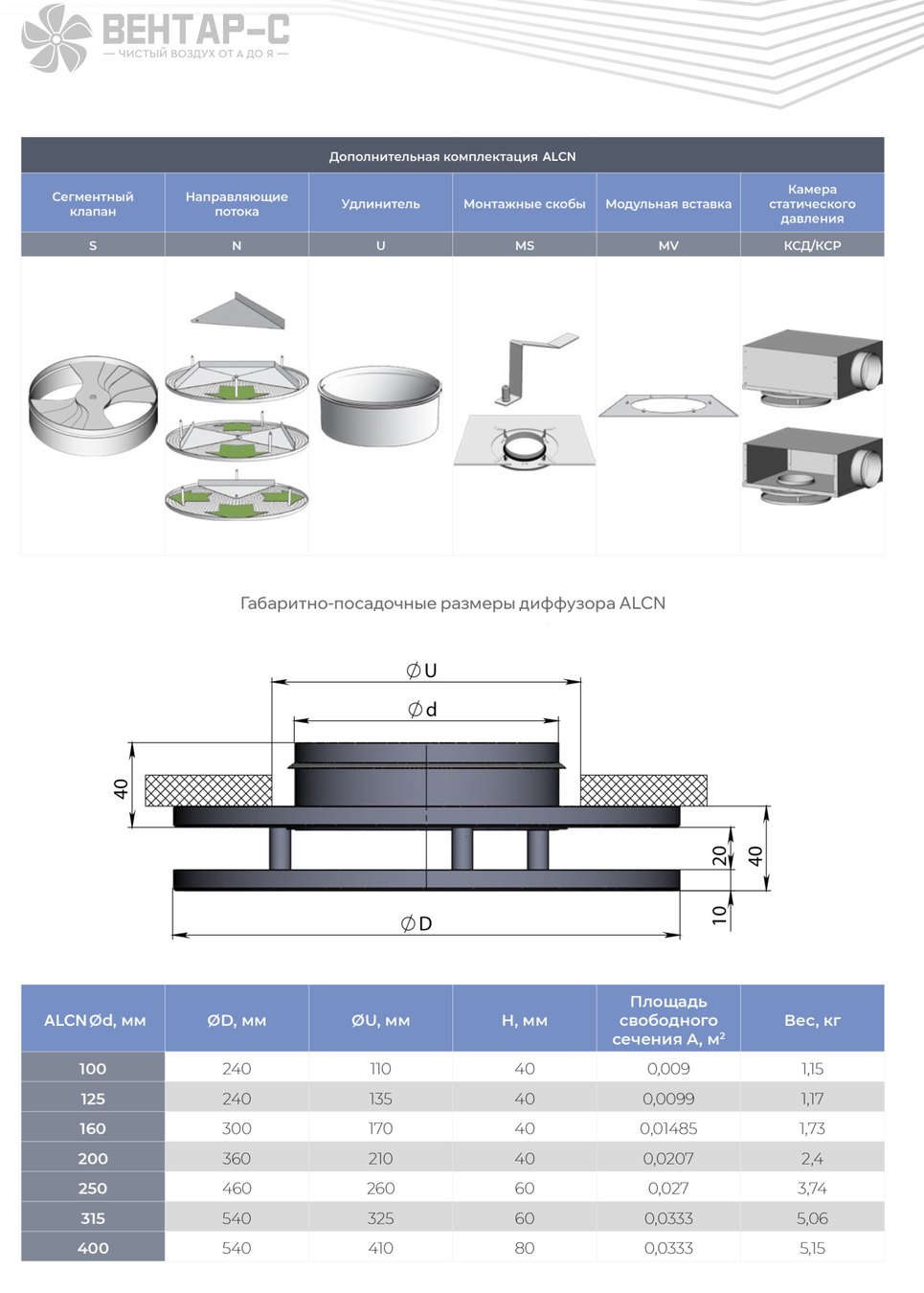

Дополнительная комплектация:
- сегментный клапан для регулировки расхода воздуха;
- направляющие потока воздуха;
- удлинитель;

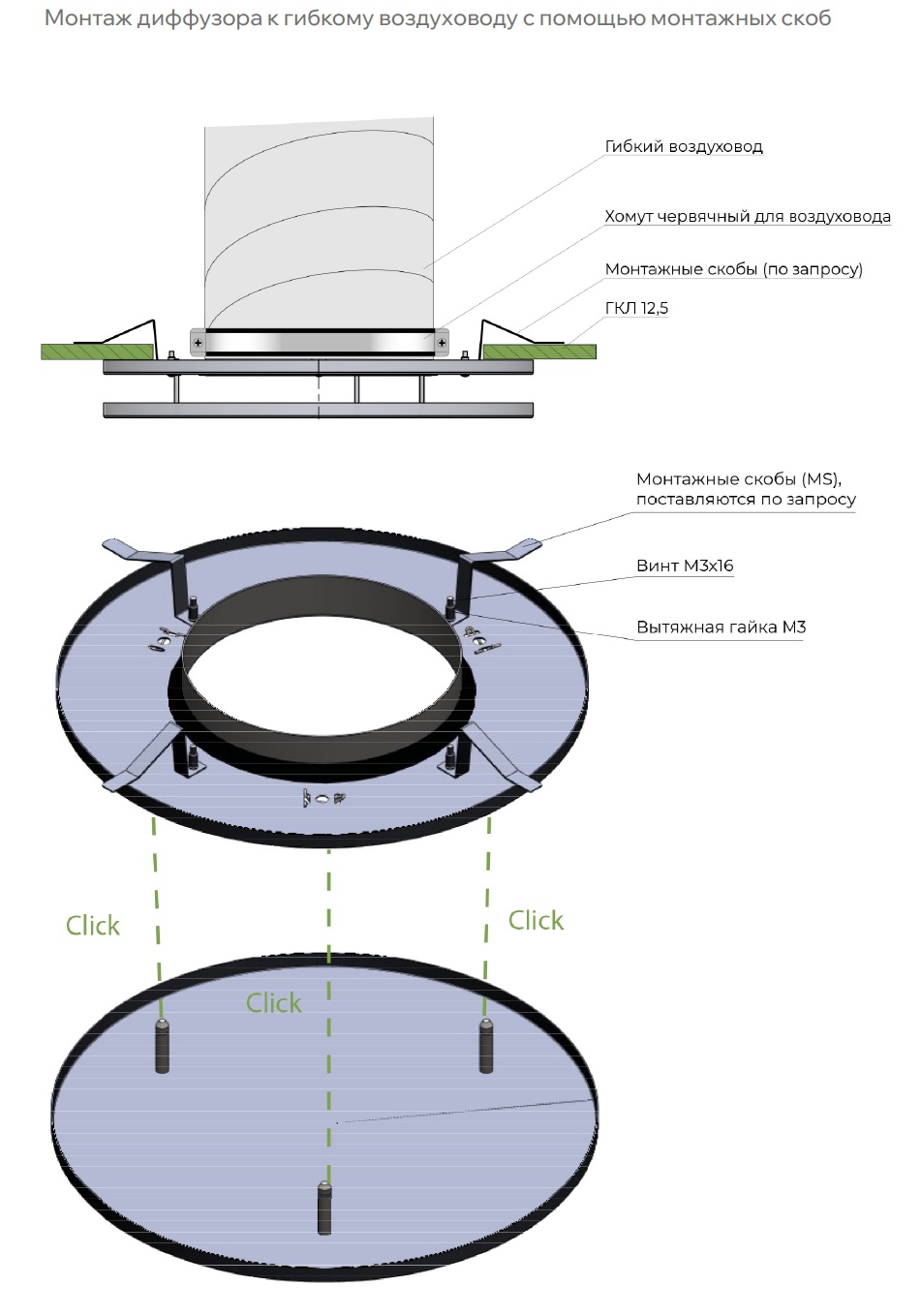

- монтажные скобы;
- модульная вставка;

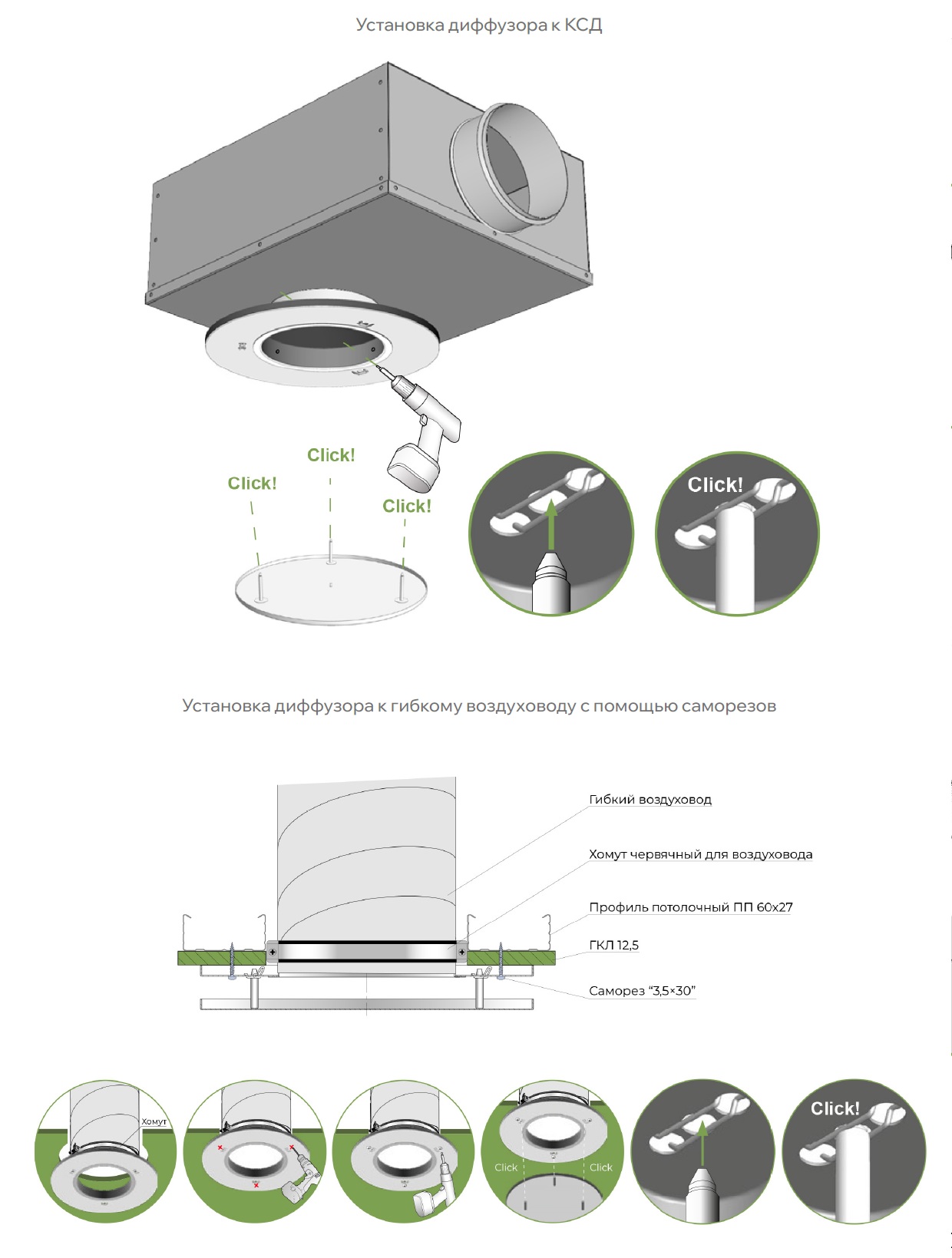

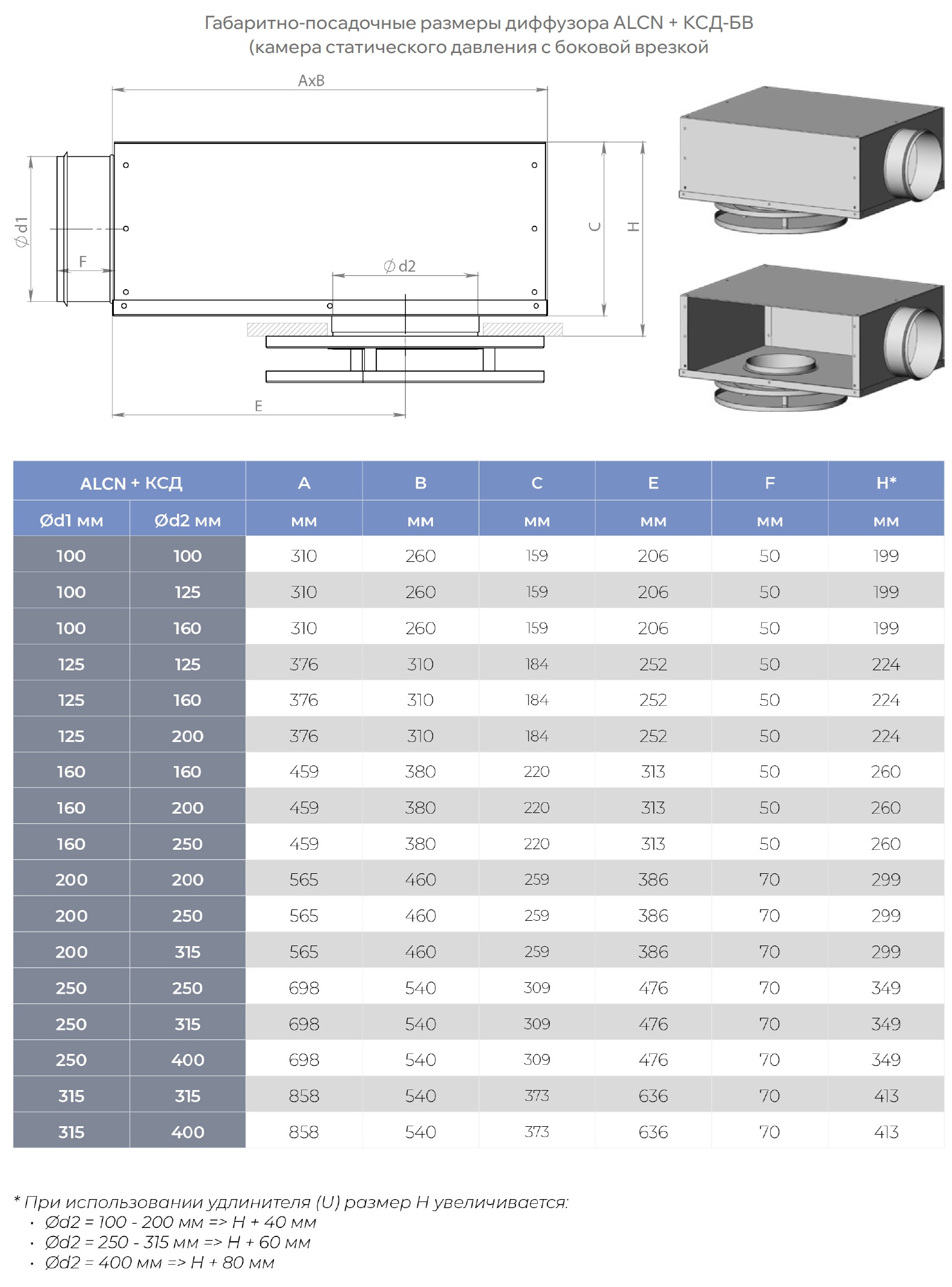

- камера статического давления КСД или КСР с регулирующим устройством в патрубке. Камера позволяет получить стабильный поток и возможность регулирования расхода воздуха.
Материалы изготовления
- Диффузоры изготавливаются из оцинкованной листовой стали толщиной 0,9 мм
- По умолчанию покрываются полимерной порошковой краской белого цвета RAL9016M (матовая). Камера статического давления по умолчанию поставляется без покрытия. По запросу возможна покраска в любой цвет по международной шкале RAL как лицевой панели, так и камеры.

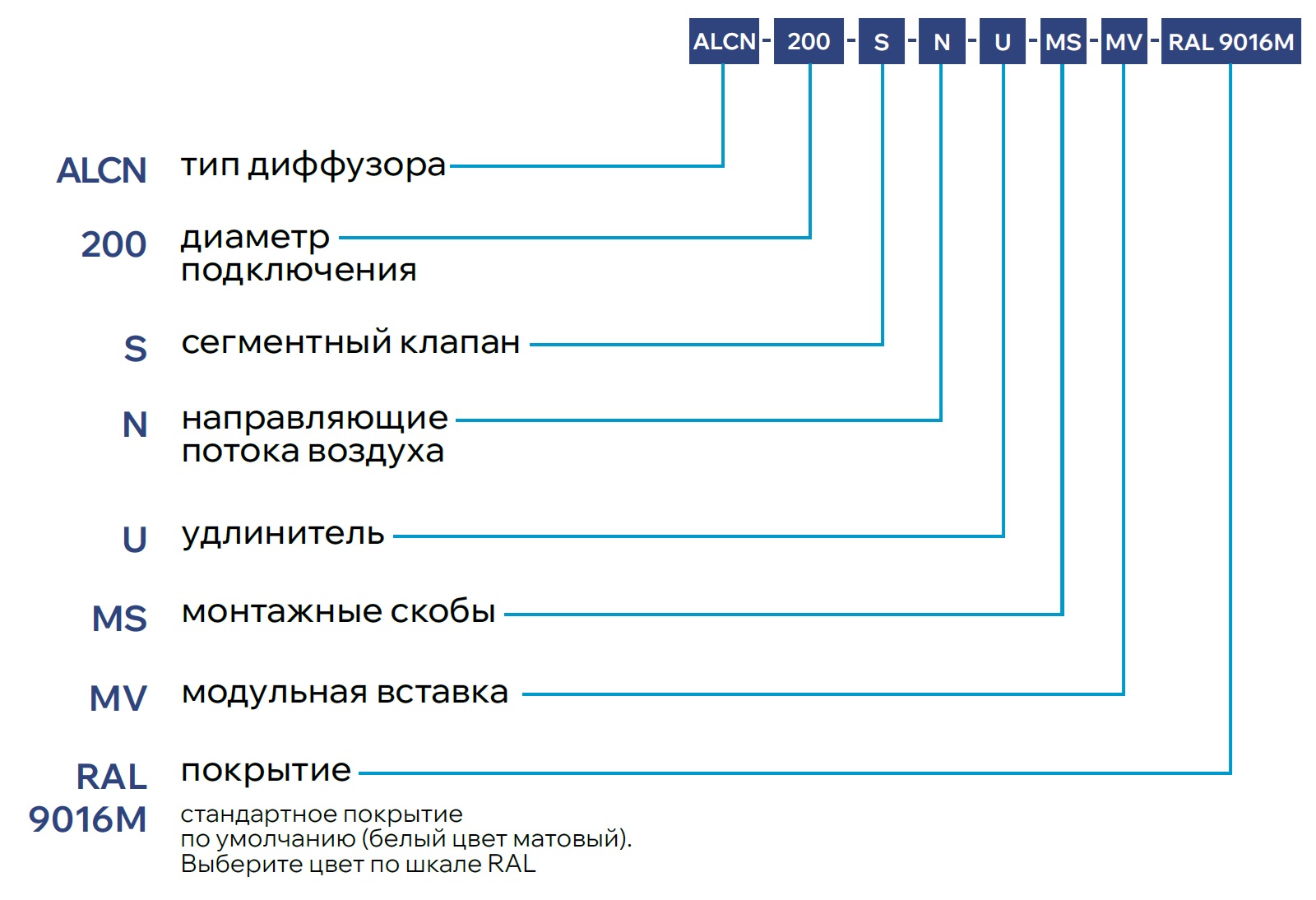

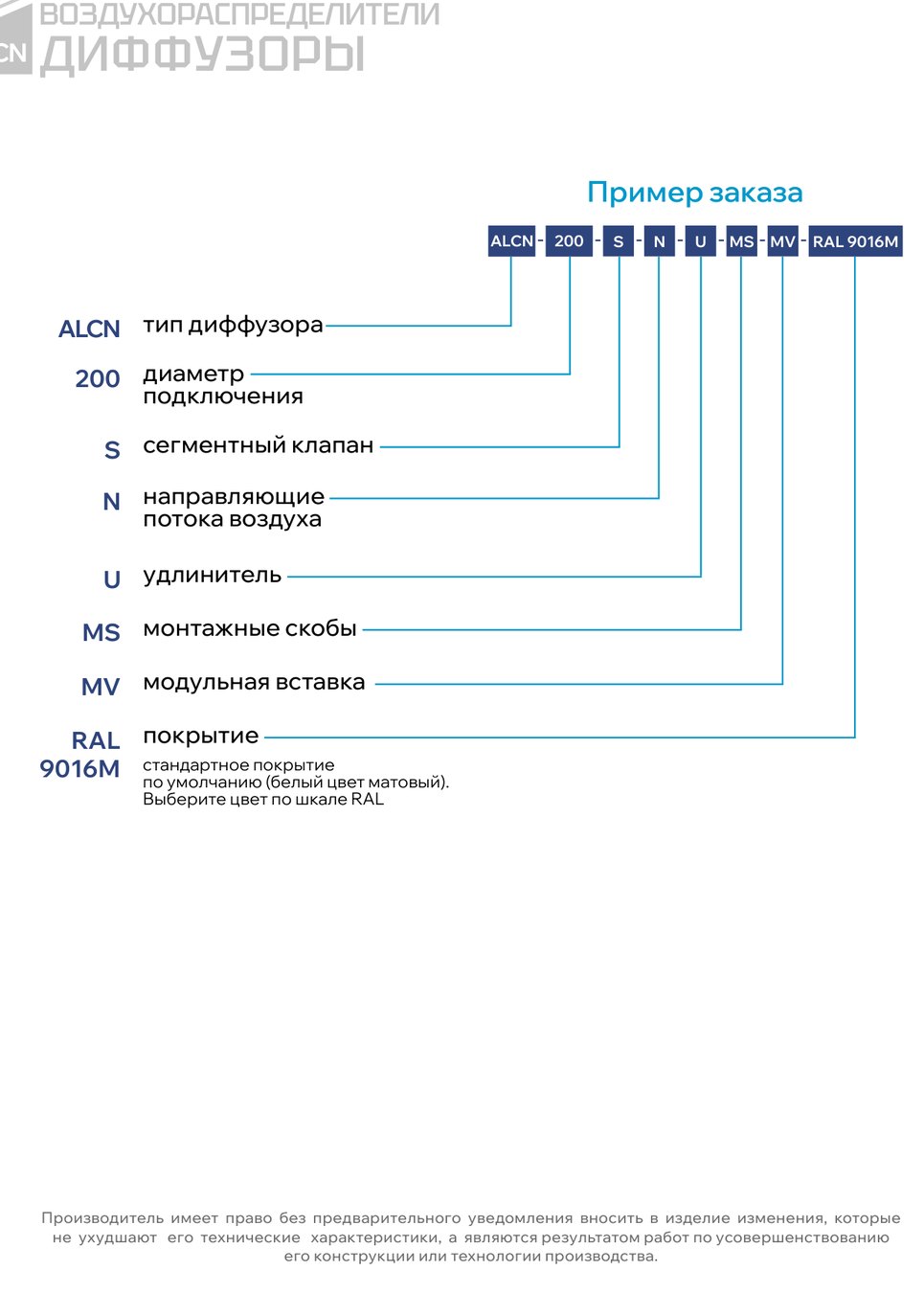

Пример заказа
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
При заказе диффузора с камерой статического давления определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.

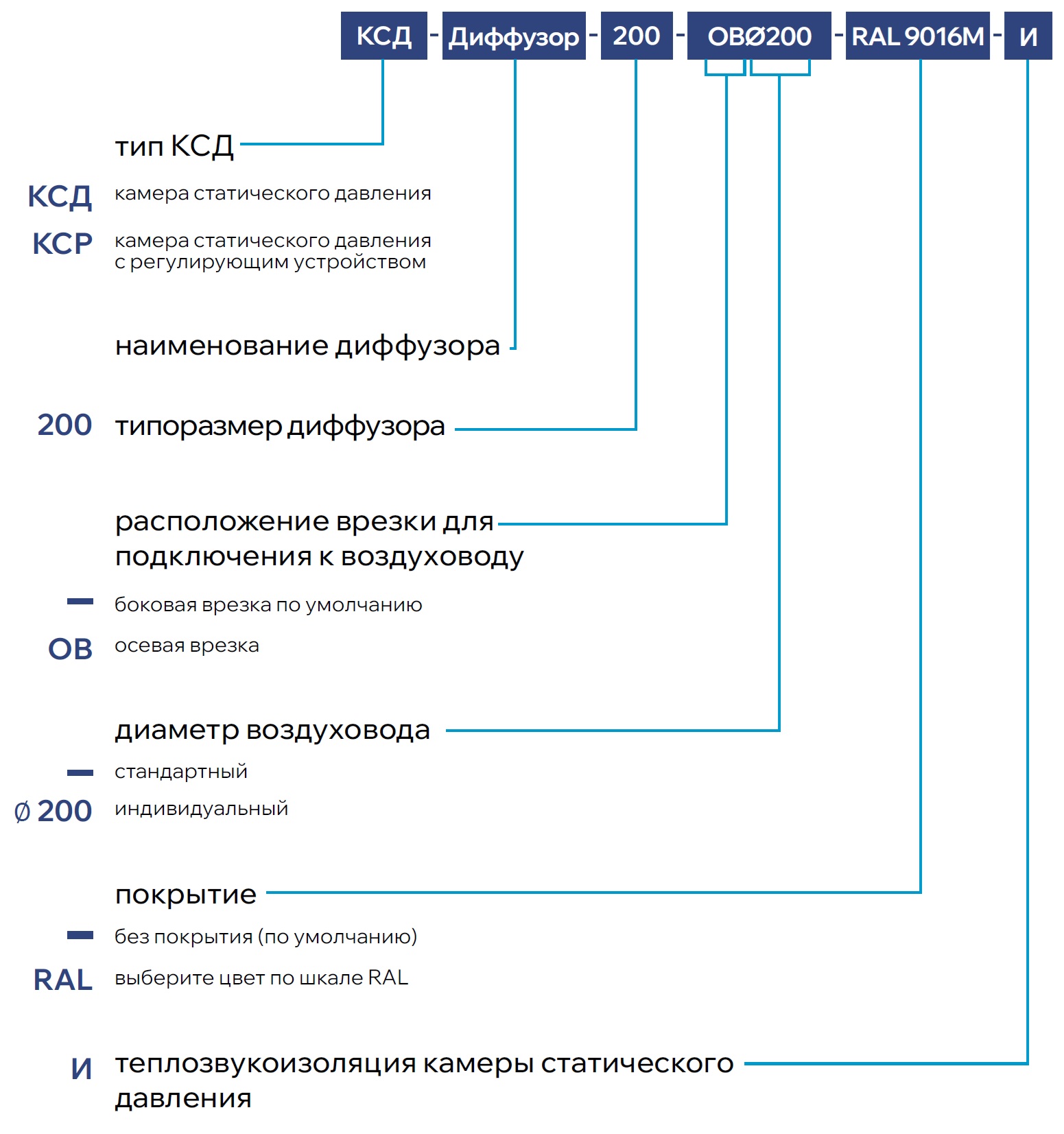

Пример заказа КСД к диффузору
