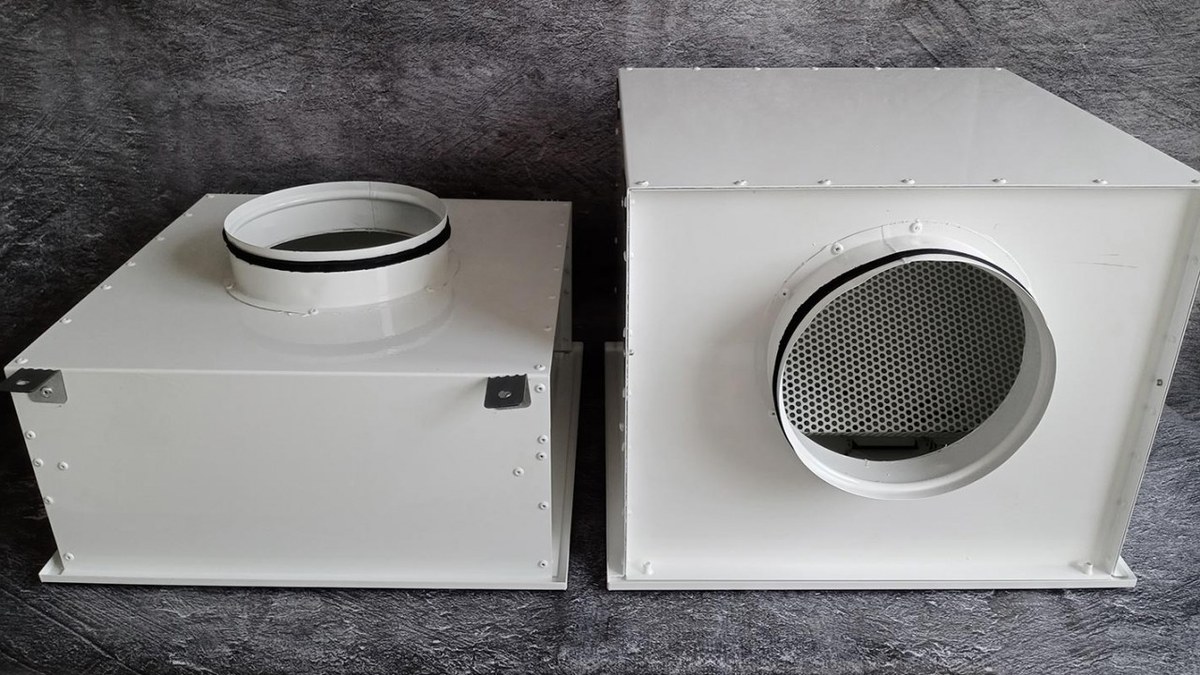

Перфорированная воздухораспределительная панель с адаптером 1СПП
Панельные воздухораспределители перфорированные предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения административного, общественного и производственного назначения вертикальными струями.

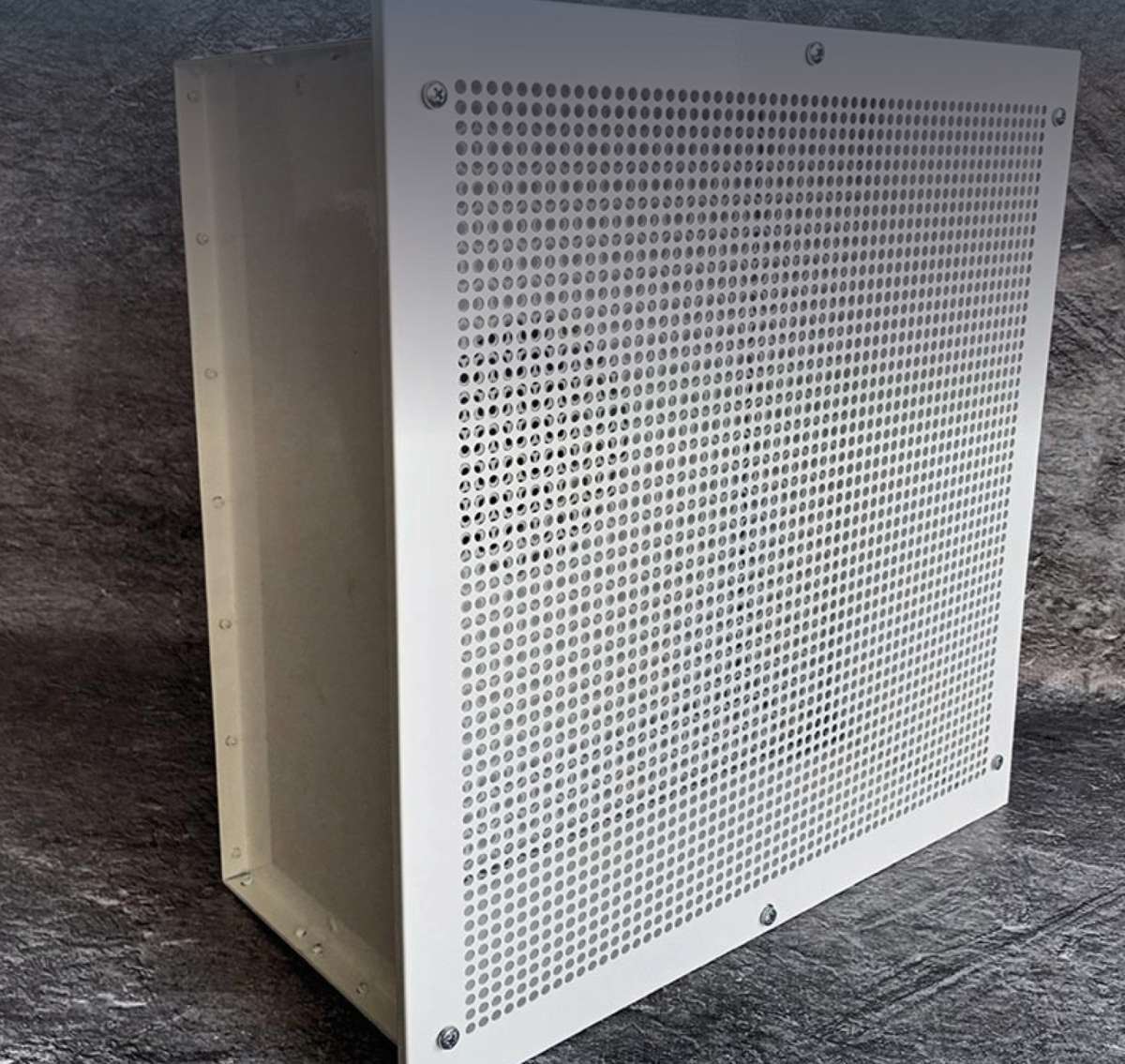

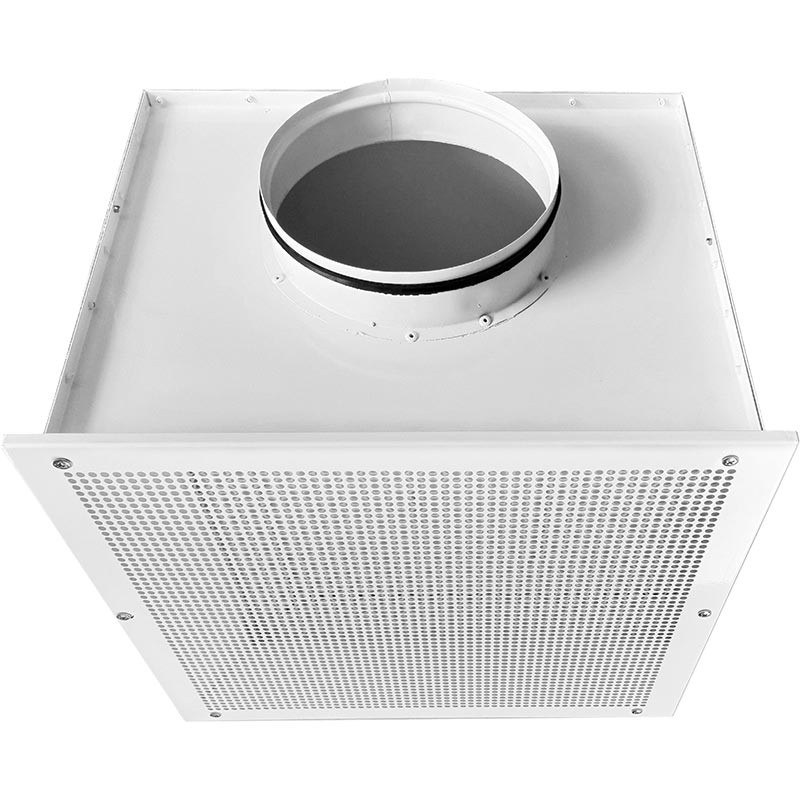

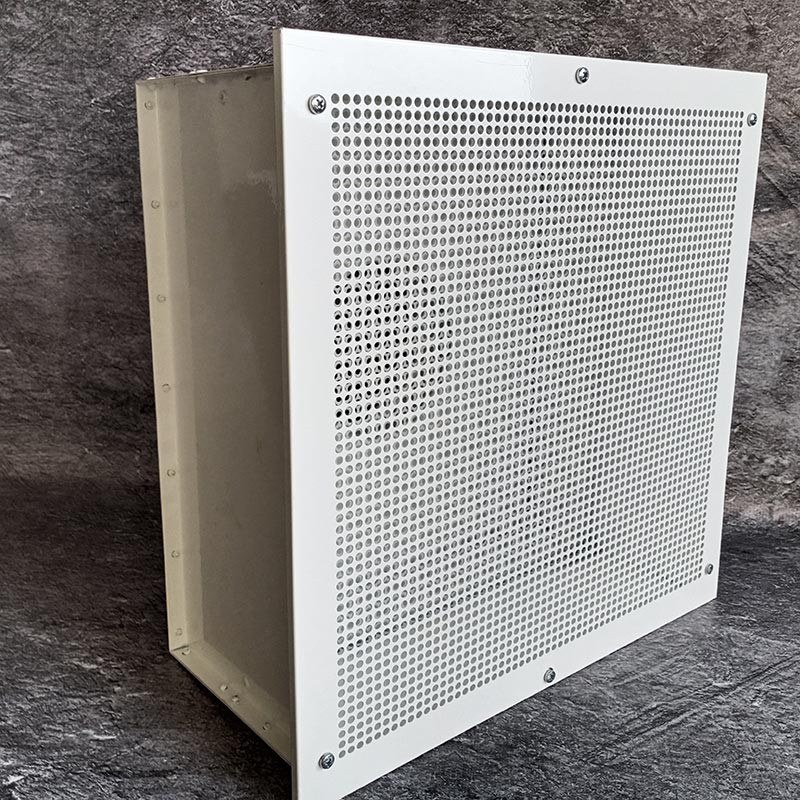

Конструктивно воздухораспределители состоят из воздухораздающей перфорированной панели прямоугольной формы (1СПП) или круглой формы (1СКП) и камеры статического давления (КСД) с подводящим патрубком круглого сечения.

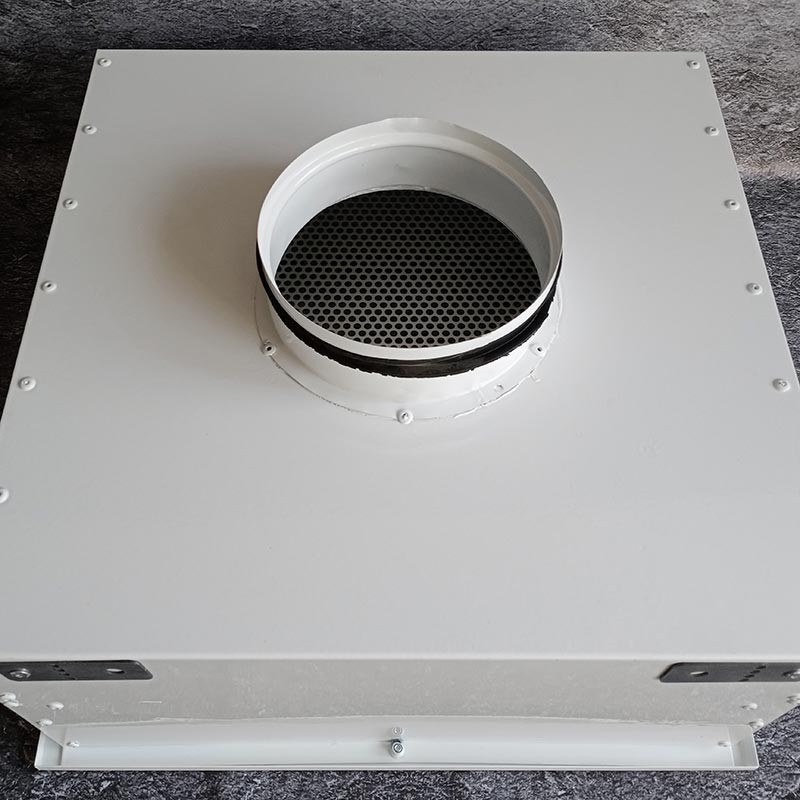

КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1СППР, 1СКПР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Камера статического давления действует как простейший камерный глушитель. снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.
Воздухораспределители 1СПП, 1СКП устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки.
Материалы изготовления:
Панель для 1СПП изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь.
Воздухораспределители 1СКП изготавливаются из стали и полностью окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL.

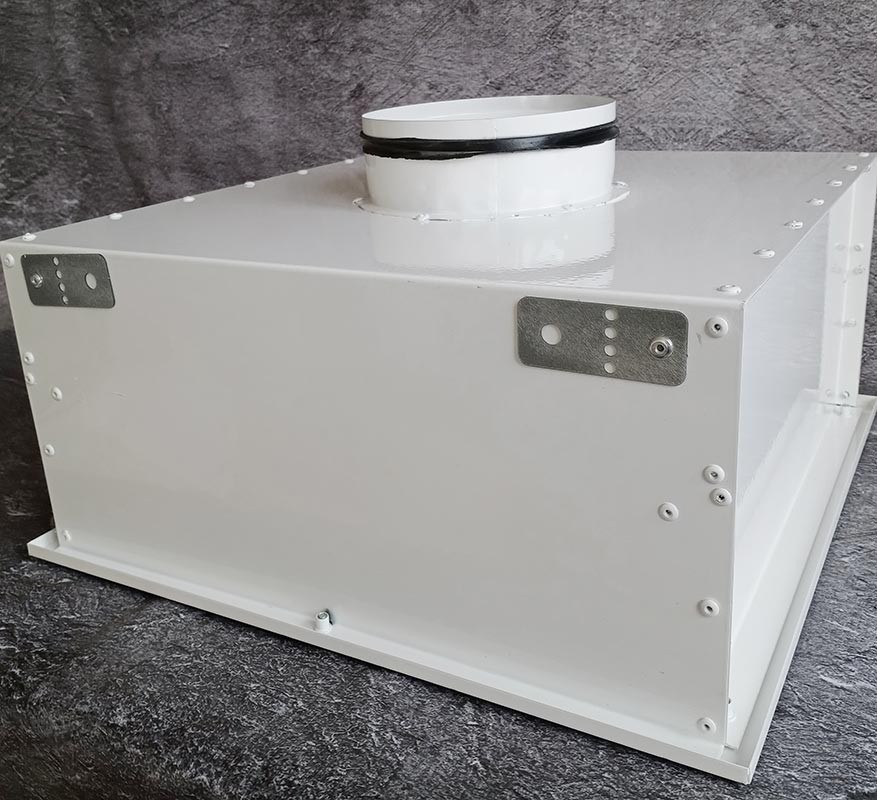

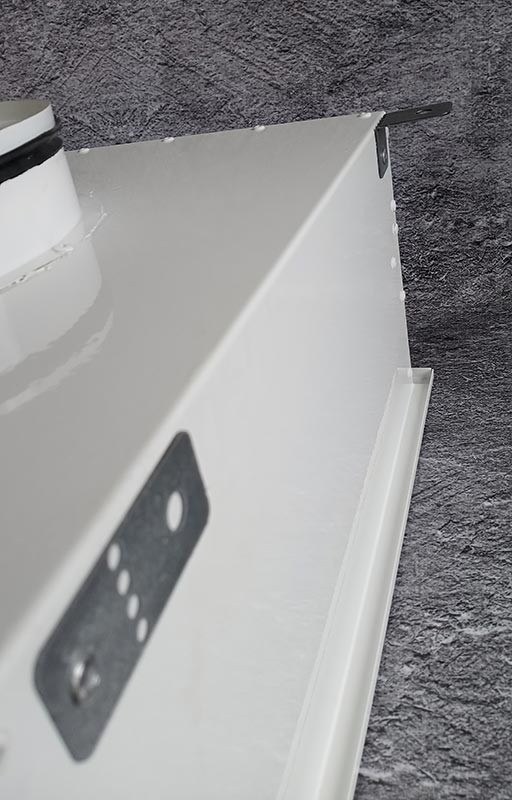

Монтаж 1СПП к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.
Крепление 1СКП к строительным конструкциям производится с помощью резьбовых штанг (шпилек), вворачиваемых в гайки заклепки, установленные на верхней крышке камеры. Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.
Монтаж панельных воздухораспределителей в свободном пространстве
Монтаж панельных воздухораспределителей к потолку типа “Армстронг”
Монтаж панельных воздухораспределителей к ГКЛ

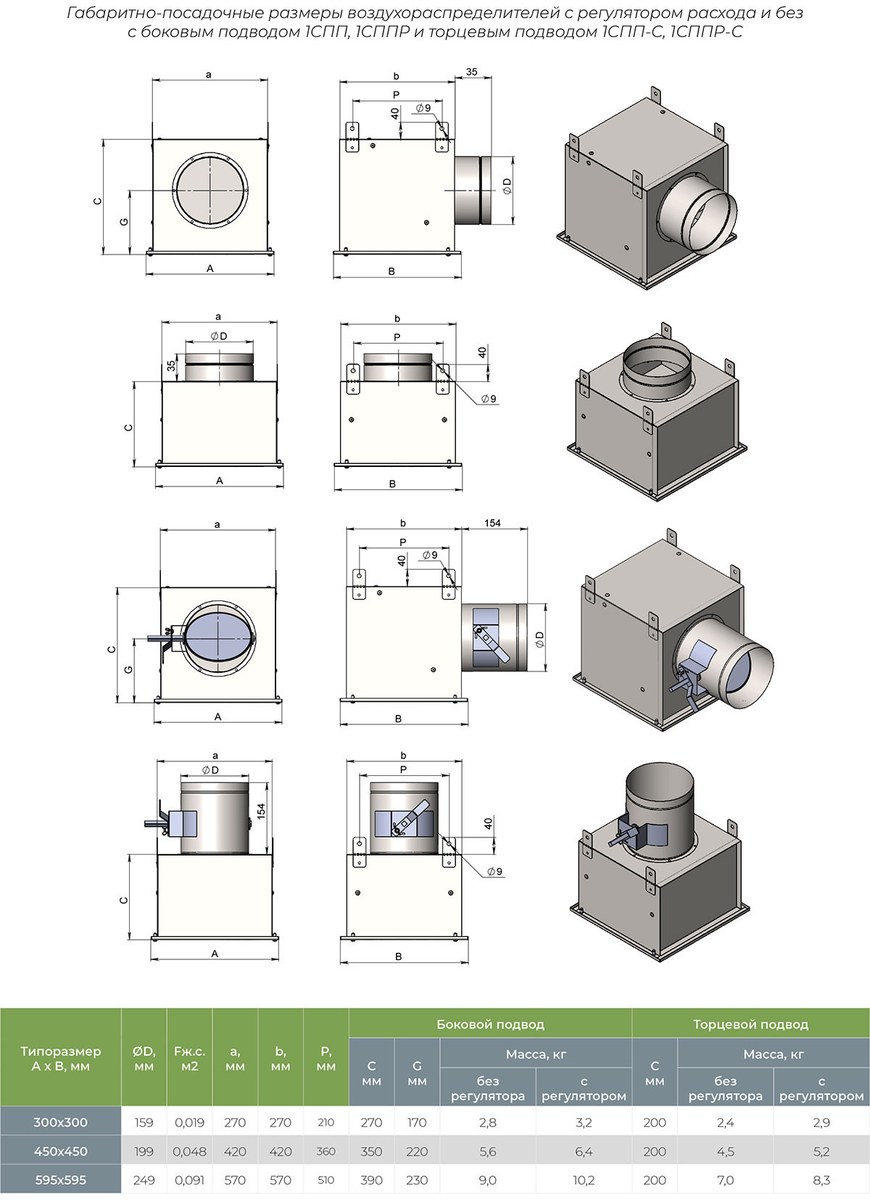

Габаритно-посадочные размеры воздухораспределителей с регулятором расхода и без с боковым подводом 1СПП, 1СППР и торцевым подводом 1СПП-Р, 1СППР-С
Аэродинамические и акустические характеристики воздухораспределителей 1СПП, 1СППР при подаче воздуха в помещение
Для панельных воздухораспределителей с регулятором расхода 1СППР значения ΔPП и Lwa из таблиц и графиков корректируются:
Габаритно-посадочные размеры круглых воздухораспределителей с регулятором расхода и без с боковым подводом 1СКП, 1СКПР и торцевым подводом 1СКП-С, 1СКПР-С
Аэродинамические и акустические характеристики воздухораспределителей 1СКП, 1СКПР при подаче воздуха в помещение
В воздухораспределителях с регулятором расхода 1СКПР значения ΔPП (из таблицы и графика) корректируются:
Аэродинамические и акустические характеристики воздухораспределителей 1СКП, 1СКПР при подаче воздуха в помещение

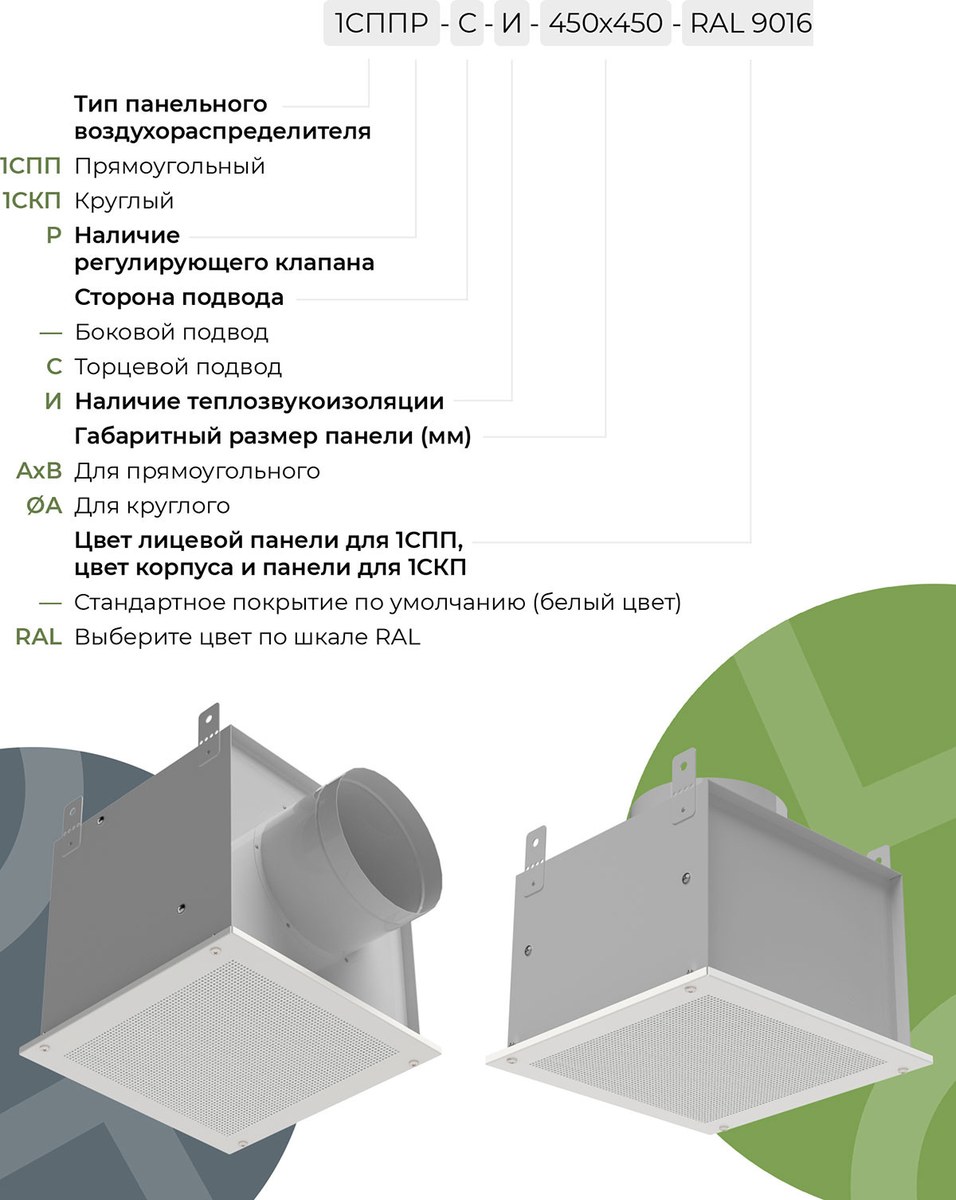

Пример заказа:
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
