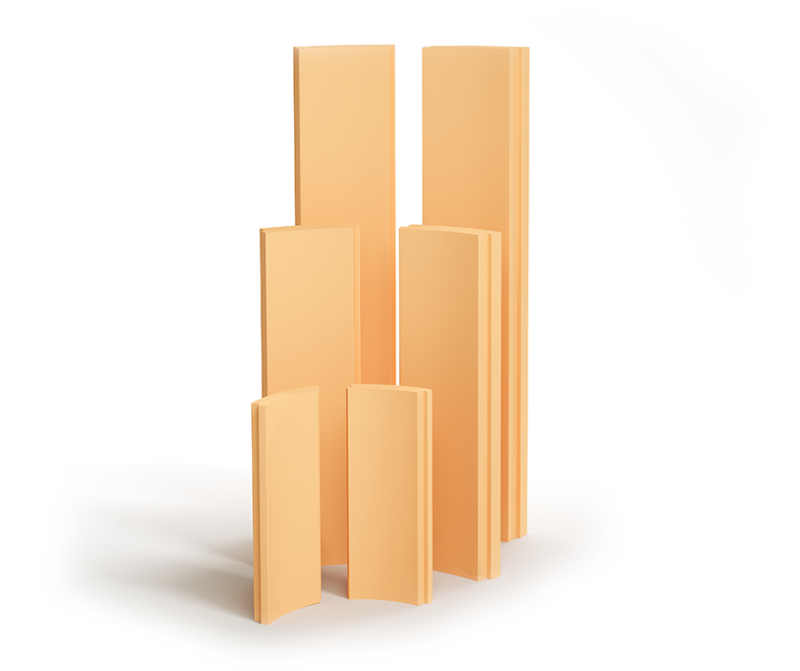

Теплоизоляционные сегменты ПЕНОПЛЭКС® — это надежный, прочный и долговечный материал, специально разработанный для теплоизоляции трубопроводов, газо-нефтепроводов, в том числе в условиях Крайнего Севера. Основным назначением теплоизоляции трубопроводов является обеспечение максимальной безопасности, эксплуатационной эффективности и надежности, снижение интенсивности теплового взаимодействия между транспортируемым веществом (нефтью, газом) и окружающей средой.
Теплоизоляционные сегменты ПЕНОПЛЭКС® отличаются низким коэффициентом теплопроводности, минимальным водопоглощением, продолжительным сроком эксплуатации. Экструзионный пенополистирол ПЕНОПЛЭКС® — экологически чистый материал, по природе химически инертный, не подвержен гниению.
Изделия из пенополистирола ПЕНОПЛЭКС® обладают достаточно высокой химической стойкостью по отношению к большинству используемых в строительстве материалов и веществ: битумным смесям, извести, цементу, не содержащим растворителей клеям, краскам, кислотам и щелочам.
Выпускаются сегменты из экструзионного пенополистирола ПЕНОПЛЭКС® плотностью 35 и 45.
Область применения
- трубопроводы
Характеристики
| Наименование показателя | Значение для изделий марки | |
|---|---|---|
| 35 | 45 | |
| Средняя плотность, кг/м3 | От 33 до 38 | Св. 38 до 45 |
| Прочность на сжатие при 10% деформации, МПа, не менее |
0,25 | 0,5 |
| Водопоглощение за 24 часа, % по объему, не более |
0,4 | 0,2 |
| Теплопроводность при (25+5) °С, Вт/(м °С), не более |
0,030 | 0,030 |
| Коэффициент паропроницаемости, мг/(м ч Па) |
0,005 | 0,005 |
| Температура применения, °С | от -60 до 75* | |
| Группа горючести** | Г3 | Г4 |
| Группа воспламеняемости** | В2 | В3 |
| Группа дымообразующей способности** |
Д3 | Д3 |
| Группа токсичности продуктов горения | T3 | T4 |
* — возможно применение при температуре до 115ºС при устройстве промежуточного предохранительного слоя из температуростойких волокнистых материалов.
**- группа горючести– по ГОСТ 30244-94; группа по воспламеняемости – по ГОСТ 30402-96; группа дымообразующей способности – по ГОСТ 12.1.044-89.
Сегменты и полуцилиндры производятся по ТУ 5767-003-54349294-2013
Области применения
Теплоизоляционные сегменты ПЕНОПЛЭКС® применяются для теплоизоляции трубопроводов наружным диаметром 57÷1420 мм с температурой транспортируемых веществ от минус 60°С до 75°С, расположенных на открытом воздухе, в помещении, непроходных каналах, а также прокладываемых бесканальным способом, в том числе в районах с вечномерзлыми грунтами.
Допускается применение изделий для теплоизоляции технологических трубопроводов и трубопроводов надземной прокладки с температурой до плюс 115°С с устройством промежуточного (внутреннего) предохранительного слоя из волокнистых температуростойких материалов. Температура на границе внутреннего предохранительного слоя и наружного теплоизоляционного слоя из полуцилиндров или сегментов ПЕНОПЛЭКС® не должна превышать 75°С.
Сегменты ПЕНОПЛЭКС® марки 35 рекомендуется применять для теплоизоляции трубопроводов, прокладываемых любым способом, кроме бесканального.
При бесканальной прокладке трубопроводов в грунте, где требуется высокая прочность теплоизоляционного материала на сжатие, рекомендуется использовать изделия марки 45.
Трубопроводы подземной бесканальной прокладки, теплоизолируемые изделиями ПЕНОПЛЭКС®, должны иметь надежное антикоррозионное покрытие в соответствии с действующей нормативной документацией.
Сегменты ПЕНОПЛЭКС® в конструкциях трубопроводов, расположенных на открытом воздухе, должны быть защищены от воздействия ультра-фиолетового излучения покровным слоем.
Размеры
| Диаметр трубопровода | Размеры изделий | ||
|---|---|---|---|
| внутренний диаметр |
длина | толщина | |
| Сегменты | |||
| 57 | 60 | 2400 | 30,40 |
| 76 | 80 | 2400 | 30,40 |
| 89 | 95 | 2400 | 40,50 |
| 108 | 115 | 2400 | 40,50 |
| 133 | 140 | 2400 | 40,50 |
| 159 | 165 | 2400 | 40,50 |
| 219 | 225 | 2400 | 40,50 |
| 273 | 280 | 2400 | 50,60 |
| 325 | 330 | 2400 | 50,60 |
| 426 | 435 | 2400 | 50,60,80 |
| 529 | 540 | 2400 | 50,60,80 |
| 630 | 640 | 2400 | 50,60,80 |
| 720 | 730 | 2400 | 50,60,80 |
| 820 | 830 | 2400 | 50,60,80 |
| 920 | 930 | 2400 | 50,60,80 |
| 1020 | 1030 | 2400 | 60,80,100 |
| 1220 | 1230 | 2400 | 60,80,100 |
| 1420 | 1430 | 2400 | 60,80,100 |
Преимущества
Современный утеплитель ПЕНОПЛЭКС® на основе экструзионного пенополистирола помогает решать сразу несколько задач.
  Высокая теплозащита Утеплитель должен обеспечить высокую ТЕПЛОЗАЩИТУ! |
  Безопасность Утеплитель должен быть БЕЗОПАСНЫМ! |
  Экологичность Утеплитель должен быть экологичным! |
  Высокая прочность Утеплитель должен быть ПРОЧНЫМ! |
  Нулевое водопоглощение Утеплитель ДОЛЖЕН БЫТЬ ВЛАГОСТОЙКИМ! |
  Долговечность Утеплитель должен быть долговечным! |
