Панельные воздухораспределители турбулизирующие 1ВПТ, 1ВКТ, 2ВКТ предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения административного, общественного и производственного назначения вертикальными, горизонтальными или комбинированными струями, а также закрученными струями непосредственно в обслуживаемую зону помещения.

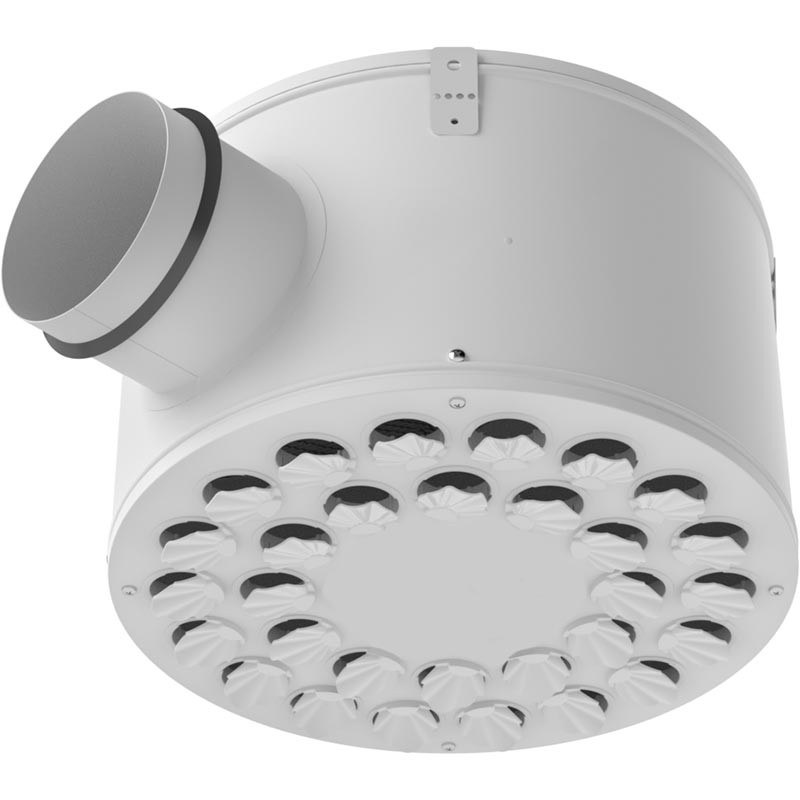

Конструкция воздухораспределителя представляет собой камеру статического давления (КСД) с воздухораздающей панелью, в которой установлены поворотные ячейки в виде ракушек.

Воздухораспределители ВПТ имеют прямоугольную форму, 1ВКТ и 2ВКТ – круглую. Панель для 2ВКТ изготавливается с глухой центральной частью.

КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВПТР, 1ВКТР, 2ВКТР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю.

Особенности турбулизирующих воздухораспределителей

• независимые поворотные ячейки предоставляю широкие возможности в выборе схем распространения воздушных потоков без изменения при этом уровня шума, объема подаваемого воздуха и потери давления;
• приточный воздух может быть направлен в одном, двух, трех или четырех направлениях, тем самым реализуя требуемую схему воздухораспределения одним изделием;
• высокая степень эжекции позволяет обеспечить быстрое перемешивание приточного воздуха с окружающим и выравнивание температуры воздуха;
• данный тип панельных воздухораспределителей позволяет раздать в помещении большой объем воздуха на минимальном расстоянии от рабочей зоны, не создавая сквозняков.

Монтаж

Монтаж ВПТ к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.

Крепление ВКТ к строительным конструкциям производится с помощью резьбовых штанг (шпилек), вворачиваемых в гайки-заклепки, установленные на верхней крышке камеры, или при помощи резьбовых штанг (шпилек) и угловых кронштейнов, установленных на боковой поверхности камеры. Крепежные элементы в комплект поставки не входят. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Материалы изготовления

Панель для ВПТ изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь.

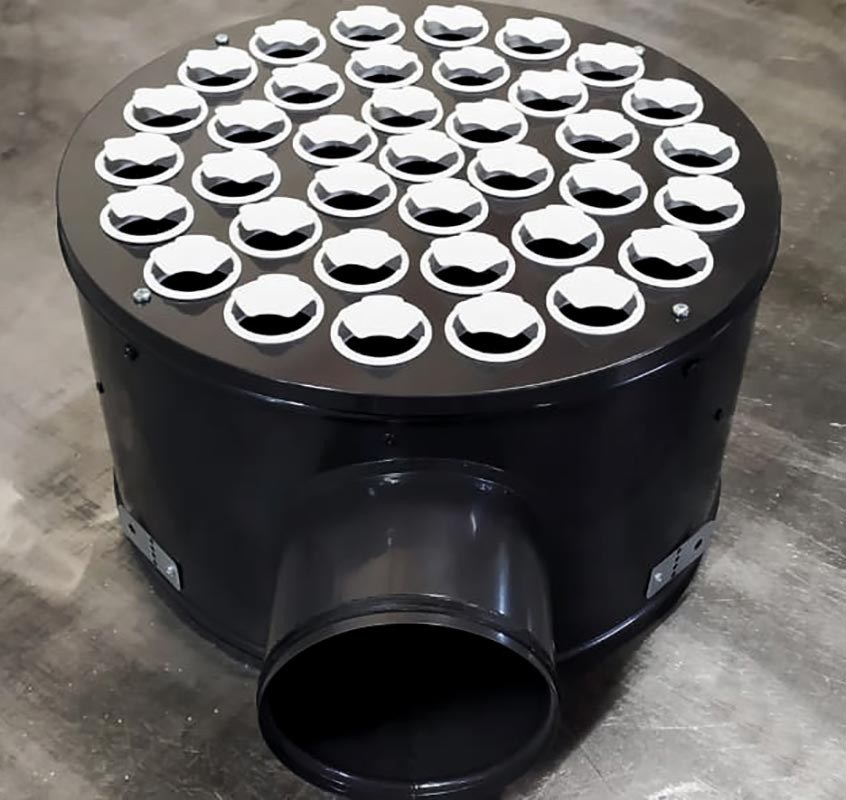

Воздухораспределители 1ВКт и 2ВКТ изготавливаются из стали и полностью окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL.

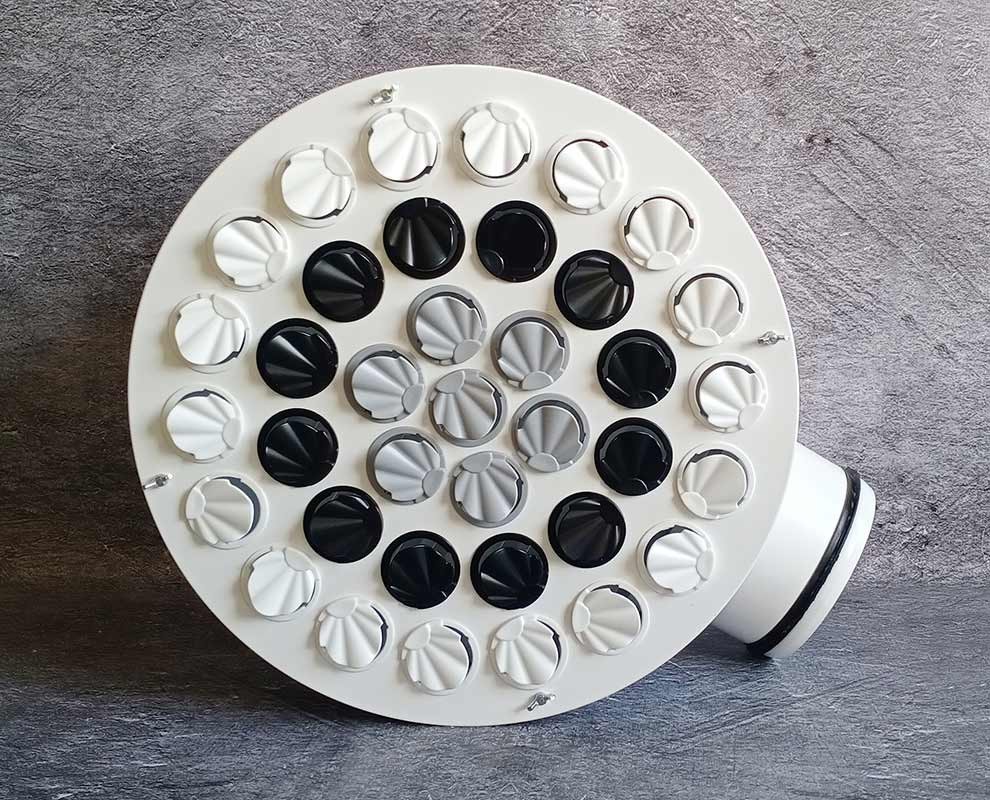

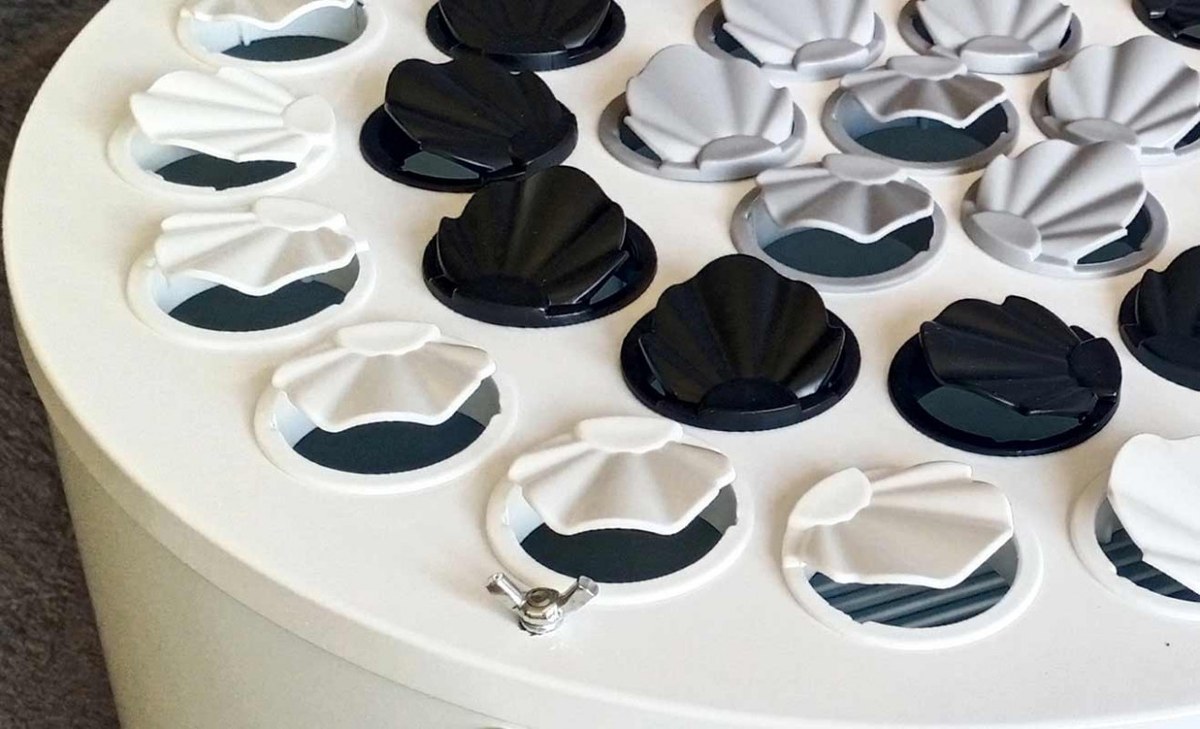

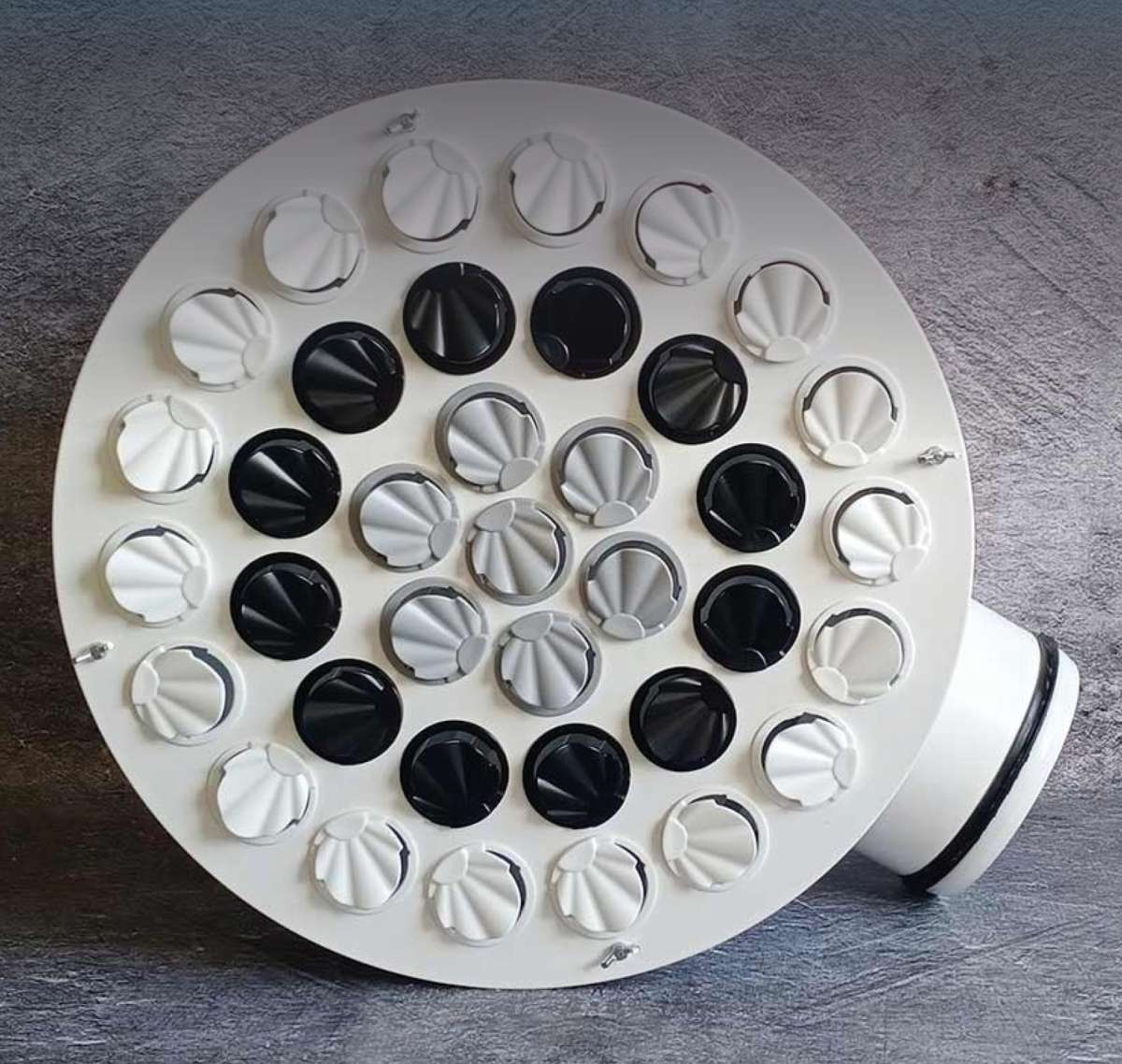

Ячейки выполнены из пластика. Возможные цвета ячеек: белый (по умолчанию), черный, серый.

Возможна реализация следующих схем подачи воздуха:

• Схема 1 – односторонняя веерная
• Схема 2 – двусторонняя веерная
• Схема 3 – трехсторонняя веерная
• Схема 4 – четырехсторонняя веерная
• Схема 5 – вертикальная компактная (все ячейки направлены в центр)
• Схема 6 – закрученная: настилающаяся при наличии поверхности настилания и коническая при отсутствии поверхности настилания
• Схема 7 – комбинированная: 7г – горизонтальная , 7в – вертикальная при наличии поверхности настилания  и вертикальная смыкающаяся при отсутствии поверхности настилания

Схемы приточных струй для ВПТ, ВКТ

Габаритно-посадочные размеры воздухораспределителей с регулятором расхода и без с боковым подводом ВПТ, ВПТР и торцевым подводом ВПТ-С, ВПТР-С

Данные для подбора воздухораспределителей ВПТ, ВПТР при подаче воздуха в помещение веерными струями: односторонними (1), двухсторонними (2), трехсторонними (3), четырехсторонними (4) при наличии поверхности настилания

В воздухораспределителях с регулятором расхода ВПТР значения ΔP_П и L_WA (из таблиц и графиков) корректируются:

Данные для подбора воздухораспределителей ВПТ, ВПТР при подаче воздуха в помещение вертикальными компактными (5), закрученными (6), комбинированными (7в -вертикальными, 7г – горизонтальными) струями при наличии поверхности настилания

В воздухораспределителях с регулятором расхода ВПТР значения ΔP_П и L_WA (из таблиц и графиков) корректируются:

Данные для подбора воздухораспределителей 1ВПТ М, 1ВПТР М при подаче воздуха в помещение коническими (4), вертикальными компактными (5), коническими закрученными (6), вертикальными смыкающимися (7) струями при отсутствии поверхности настилания

В воздухораспределителях с регулятором расхода ВПТР значения ΔP_П и L_WA (из таблиц и графиков) корректируются:

Аэродинамические и акустические характеристики воздухораспределителей ВПТ, ВПТР при подаче воздуха в помещение веерными струями: односторонними (1), двухсторонними (2), трехсторонними (3), четырехсторонними (4) при наличии поверхности настилания

Аэродинамические и акустические характеристики воздухораспределителей ВПТ, ВПТР при подаче воздуха в помещение вертикальными компактными (5), закрученными настилающимися (6), комбинированными (7в – вертикальными, 7г – горизонтальными) струями при наличии поверхности настилания

Аэродинамические и акустические характеристики воздухораспределителей ВПТ, ВПТР при подаче воздуха в помещение коническими (4), вертикальными компактными (5), коническими закрученными (6), вертикальными смыкающимися (7) струями при отсутствии поверхности настилания

Монтаж панельных воздухораспределителей в свободном пространстве

Монтаж панельных воздухораспределителей к потолку типа “Армстронг”

Монтаж панельных воздухораспределителей к ГКЛ

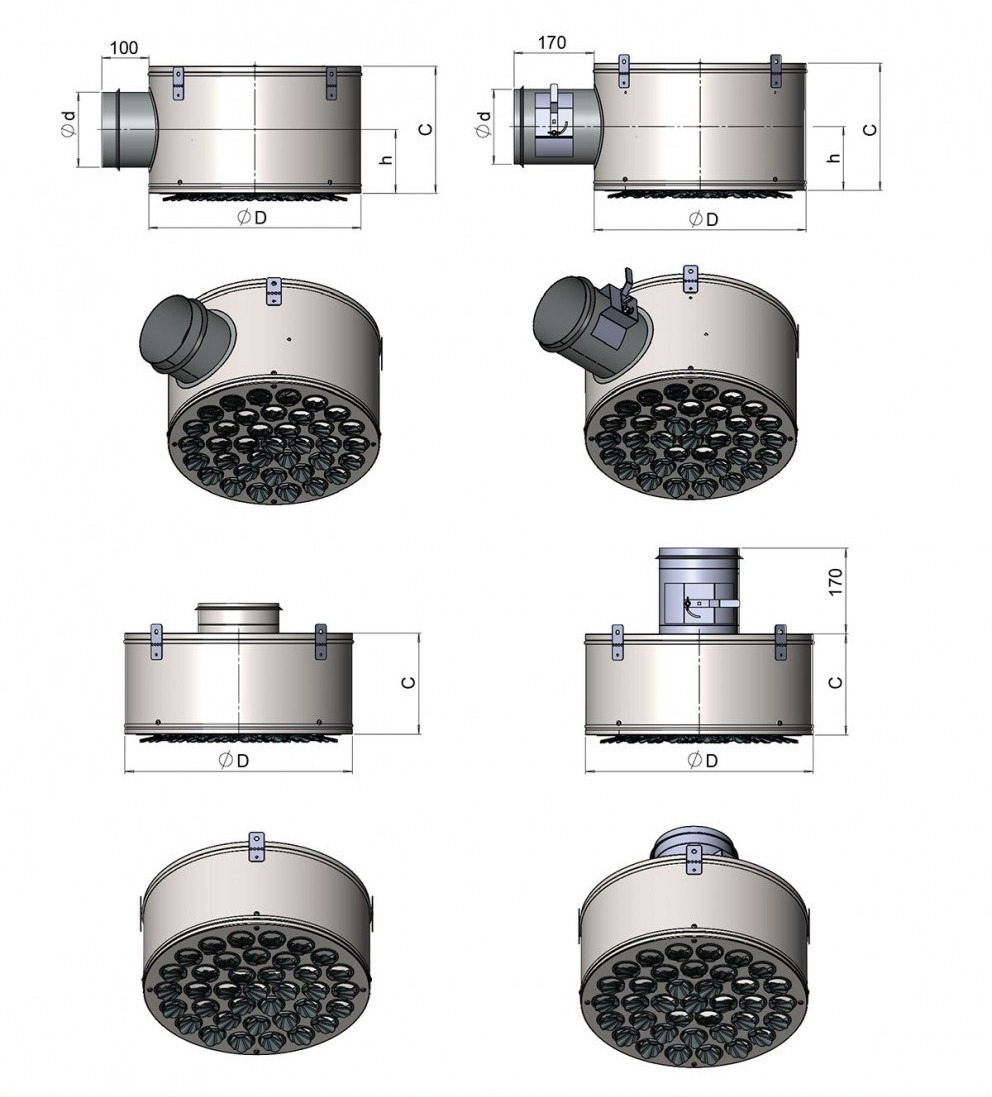

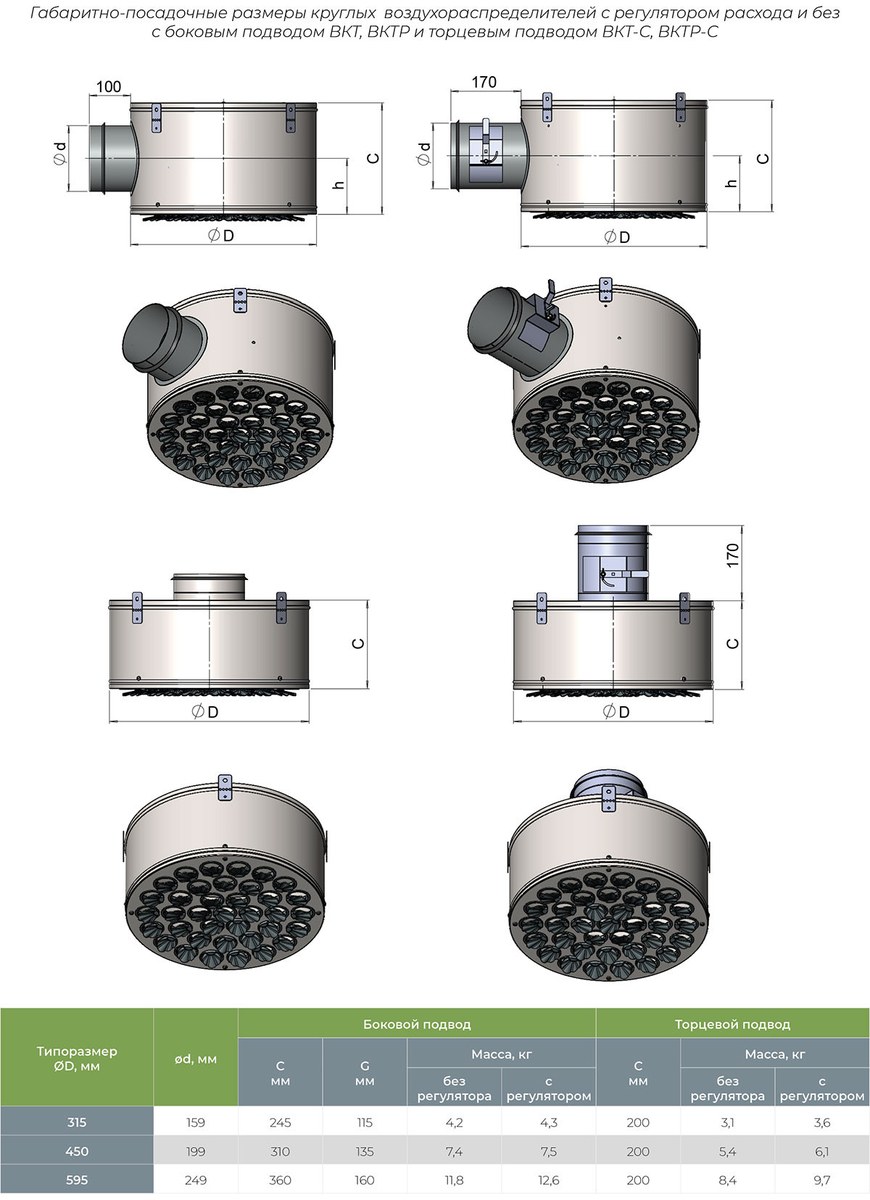

Габаритно-посадочные размеры круглых воздухораспределителей с регулятором расхода и без с боковым подводом ВКТ, ВКТР и торцевым подводом ВКТ-С, ВКТР-С

Данные для подбора воздухораспределителей 1ВКТ, 1ВКТР при подаче воздуха в помещение коническими (4), вертикальными компактными (5), коническими закрученными (6), вертикальными смыкающимися (7) струями при отсутствии поверхности настилания

Данные для подбора воздухораспределителей 2ВКТ, 2ВКТР при подаче воздуха в помещение коническими (4), вертикальными компактными (5), коническими закрученными (6), вертикальными смыкающимися (7) струями при отсутствии поверхности настилания

В воздухораспределителях с регулятором расхода 1ВКТР, 2ВКТР значения ΔP_П и L_WA (из таблиц и графиков) корректируются:

Аэродинамические и акустические характеристики воздухораспределителей 1ВКТ, 1ВКТР при подаче воздуха в помещение коническими (4), вертикальными компактными (5), коническими закрученными (6), вертикальными смыкающимися (7) струями при отсутствии поверхности настилания

Аэродинамические и акустические характеристики воздухораспределителей 2ВКТ, 2ВКТР при подаче воздуха в помещение коническими (4), вертикальными компактными (5), коническими закрученными (6), вертикальными смыкающимися (7) струями при отсутствии поверхности настилания

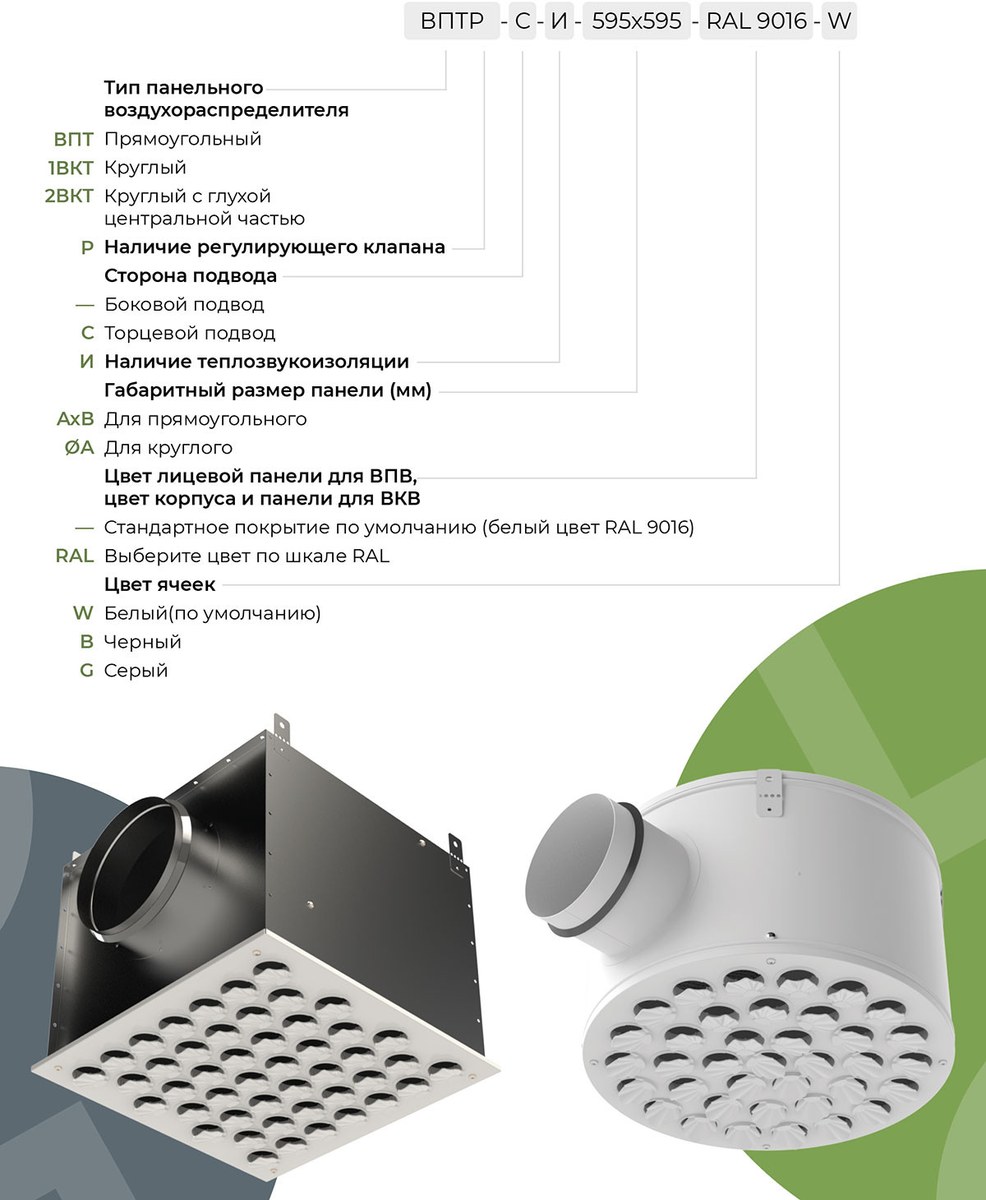

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
