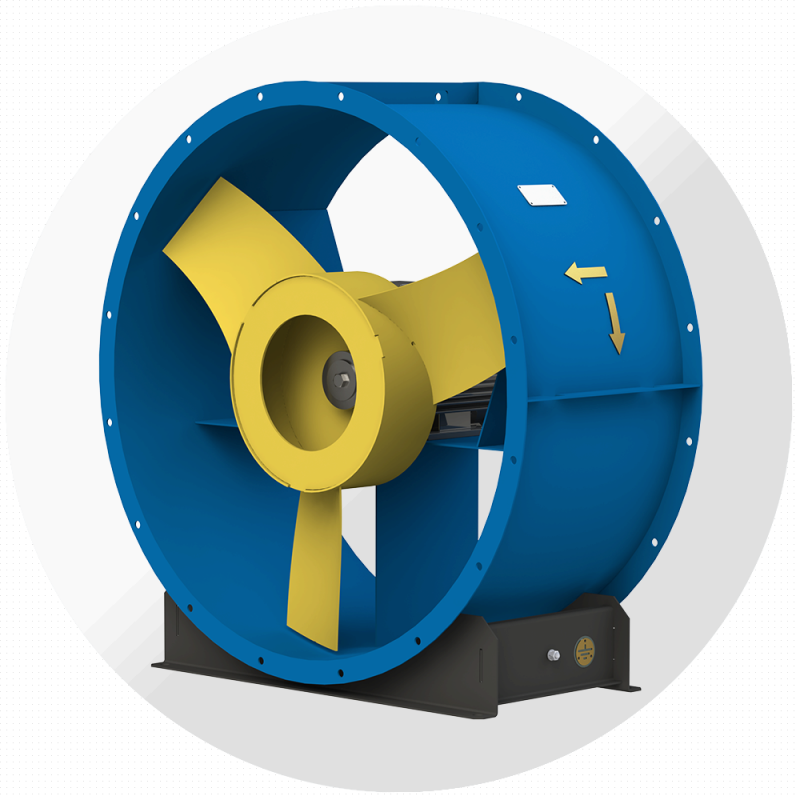

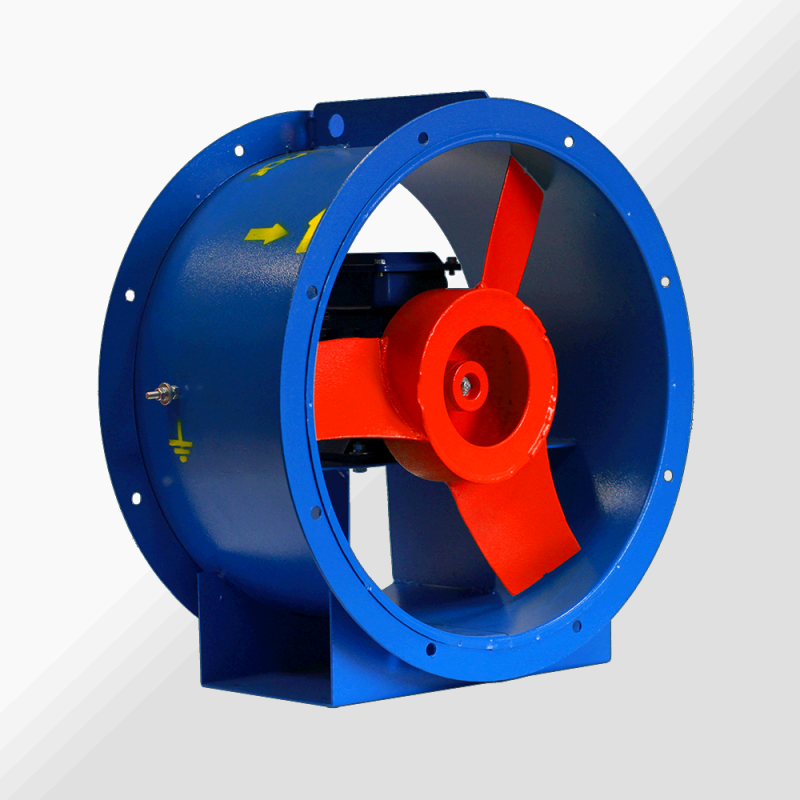

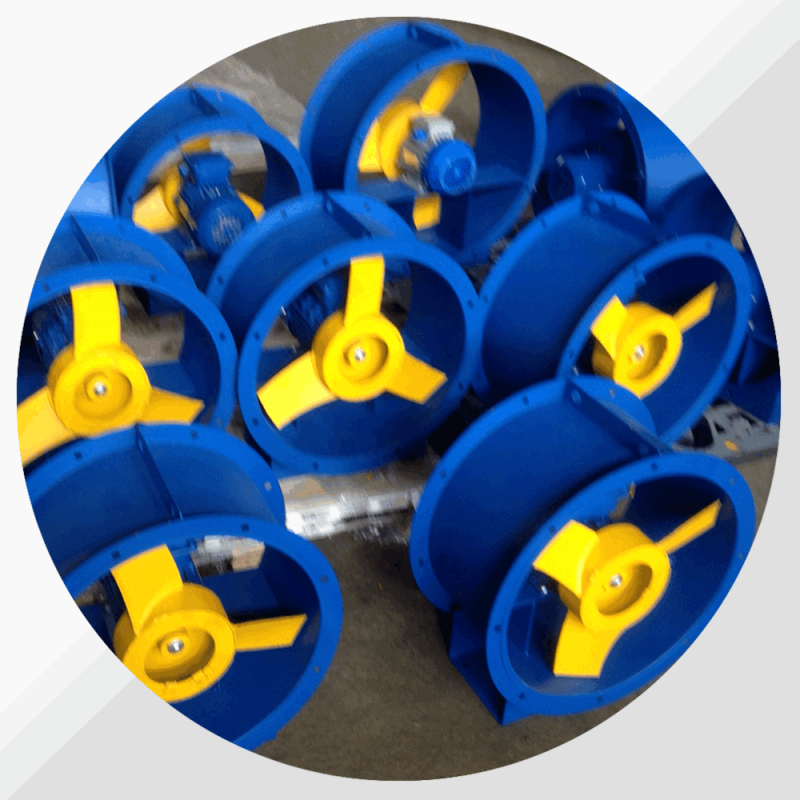

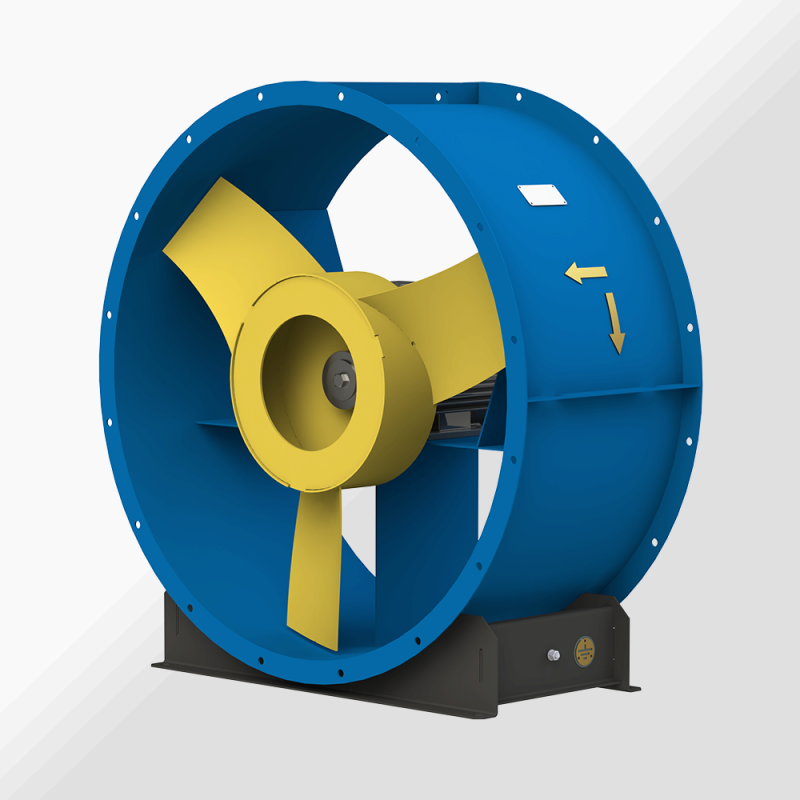

Осевые вентиляторы ВО-14-320

  Осевые вентиляторы ВО-14-320 (аналог вентиляторов В06-300, ВО-12-303) из углеродистой стали предназначены для перемещения неагрессивных газовоздушных смесей с температурой до 50°C, с содержанием пыли и других твердых примесей не более 0,01 г/м³ при отсутствии липких веществ и волокнистых материалов и применяются в системах вентиляции и кондиционирования зданий и сооружений всех назначений. Этот тип вентилятора широко применяется в различных отраслях экономики.

Область применения вентиляторов ВО-14-320: системы вентиляции нефтегазоперерабатывающих, холодильных и сварочных установок, комплектация градирен, сушильных шкафов, охладителей, приточных и окрасочных камер, вентиляция промышленных объектов, зданий, гаражей, подвалов, туннелей, СТО и т. д.

Вентиляторы осевые ВО-14-320 изготавливаются 15 типоразмеров с диаметрами рабочих колес от 315 до 1600 мм и обеспечивают широкую область режимов по производительности от 1 200 до 130 000 м³/ч и по полному давлению до 620 Па.

Общие сведения ВО-14-320:
• низкого давления;
• количество лопаток – 3;

Типоразмерный ряд ВО-14-320:
Вентиляторы изготавливаются по 1-й конструктивной схеме 15 типоразмеров с номинальными диаметрами рабочих колес, мм:
315; 355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400; 1600

Исполнение вентиляторов ВО-14-320:
• по типу крепления:
— 01 (на фланцах);
— 02 (на опоре);
• по направлению потока:
— 01 (от колеса к двигателю) (выполняется по спецзаказу);
— 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)

Условия эксплуатации:
Вентиляторы ВО-14-320 должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

Габаритные размеры

ВО-14-320 — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
№ ВО	Размеры, мм													n
	hэд	D	D1	d	L	L1max	L2	l	b	d1	B	H	H1
3,15	56…71	320	360	10	245	370	185	30	200	15	390	190	385	8
3,55	56…80	360	400		245	370	185		220		430	220	435
4	56…71	405	440		245	380	185		260		475	250	490
	80…100				345	425	285
4,5	56…80	455	490		285	410	225		310		520	280	540
	90…100				385	440	325
5	63…80	505	540	12	285	380	225		380		575	310	600	16
	90…132				385	580	325
5,6	63…112	565	600		385	520	325		440		635	335	655
	132				405	580		40
6,3	71…112	635	670		385	520	325	30	500		705	370	725
	132…160				485	720	425
7,1	80…112	720	760		385	540	325		580		790	410	805
	132				485	750	425
8	80…112	810	850		385	540	325		650		880	455	895
	132…160				485	750	425
9	100…132	910	950		485	750	425		750		990	510	1005
	160…180				600	800	530	35
10	100…132	1010	1050		485	750	425	30	850		1090	570	1115
	160…180				600	800	530	35
	200				700	890	630
11,2	112	1130	1180		485	600	425	30	950		1210	640	1245
	132…180				650	840	580	35
	200…225				750	970	680
12,5	112	1260	1310		485	600	425	30	1050		1340	700	1370
	132…180				650	840	580	35
	200…225				750	970	680
14	132	1415	1460		550	680	490	30	1150		1490	800	1545
	160…180				700	900	640
	200…250				850	1050	790
16	160…180	1615	1660		700	900	640		1250	18	1690	900	1745
	200…250				850	1050	790
