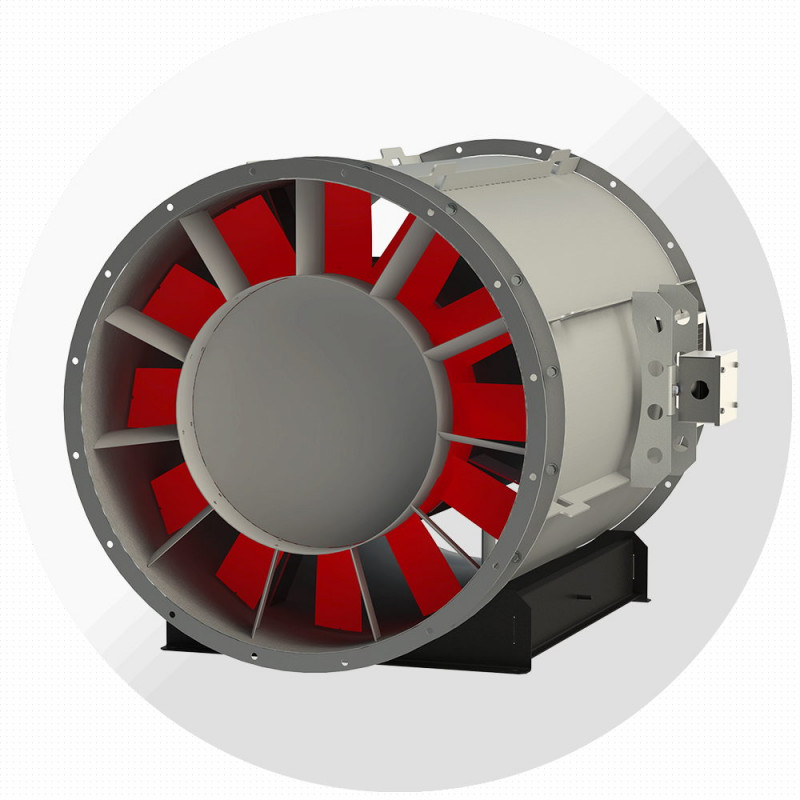

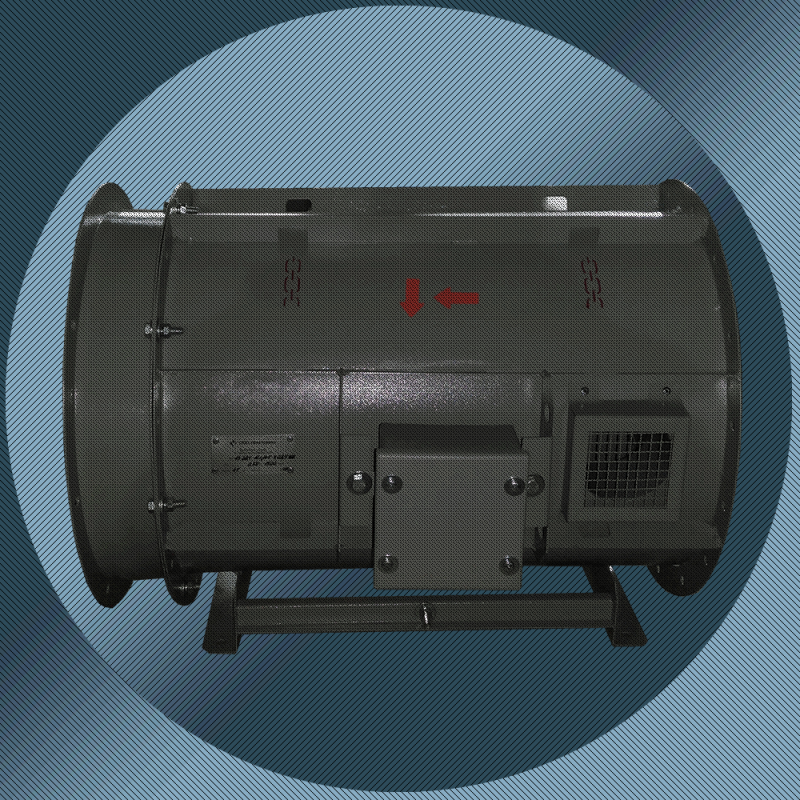

ВО-ДУ — Вентиляторы дымоудаления осевые
Вентиляторы дымоудаления осевые ВО-13-284-ДУ — устанавливаются в стационарных системах удаления дымовоздушной смеси, возникающей при пожаре, производственных, общественных и жилых зданий.
Вентиляторы осевые типа ВО-ДУ для систем вытяжной противодымной вентиляции выпускаются на основании СП 7.13130-2013 в исполнениях ДУ-400 и ДУ-600 с пределами огнестойкости 2 ч при 400 ºС и 2 ч при 600 ºС.
Максимальный предел огнестойкости вентиляторов дымоудаления ВО-13-284-ДУ разработки и производства ООО «Виктория» превышает требования действующих СП 7.13130-2013, что позволяет гарантированно обеспечить требования пожарной безопасности для вентиляторов вытяжной противодымной вентиляции.
Вентиляторы ВО-ДУ изготавливаются 13 типоразмеров с диаметрами рабочих колес от 400 до 1600 мм и обеспечивают широкую область режимов по производительности от 1300 до 178 000 м3/ч и по полному давлению до 2200 Па.
Общие сведения ВО-13-284-ДУ:
• низкого и среднего давления;
• количество лопаток – 12 (аэродинамическая схема аналог К.06);
Типоразмерный ряд ВО-13-284-ДУ:
Вентиляторы изготавливаются по 1-й конструктивной схеме 13 типоразмеров с номинальными диаметрами рабочих колес, мм:
400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400; 1600
| Назначение вентиляторов ВО-13-284-ДУ: | |
| • для систем дымоудаления при пожаре | ДУ |
|---|---|
| Исполнение вентиляторов ВО-13-284-ДУ: | |
| • огнестойкость 2 часа при температуре перемещаемой среды до 400°С | ДУ-400 |
|---|---|
| • огнестойкость 2 часа при температуре перемещаемой среды до 600°С | ДУ-600 |
Условия эксплуатации ВО-13-284-ДУ:
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
• температура окружающей среды:
• -45 до +40 °С для умеренного климата,
• -60 до +40 °С для умеренного и холодного климата,
• -10 до +45 °С для тропического климата;
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
| ВО-ДУ — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| № ВО-ДУ | Размеры, мм | |||||||||||
| hэд | D | D1 | d | L | L2 | l | b | d1 | B | H | H1 | |
| 4 | 56…80 | 405 | 440 | 10 | 550 | 450 | 50 | 260 | 12 | 475 | 250 | 490 |
| 4,5 | 56…80 | 455 | 490 | 600 | 500 | 310 | 520 | 280 | 540 | |||
| 5 | 63…100 | 505 | 540 | 12 | 700 | 600 | 380 | 15 | 575 | 310 | 600 | |
| 5,6 | 63…112 | 565 | 600 | 750 | 650 | 440 | 635 | 335 | 655 | |||
| 6,3 | 71…132 | 635 | 670 | 800 | 700 | 500 | 705 | 370 | 725 | |||
| 7,1 | 80…132 | 720 | 760 | 900 | 100 | 580 | 790 | 410 | 805 | |||
| 8 | 80…160 | 810 | 850 | 1000 | 800 | 650 | 880 | 455 | 895 | |||
| 9 | 100…180 | 910 | 950 | 1150 | 950 | 750 | 990 | 510 | 1005 | |||
| 10 | 100…200 | 1010 | 1050 | 850 | 1090 | 570 | 1115 | |||||
| 11,2 | 112…225 | 1130 | 1180 | 1300 | 1100 | 950 | 1210 | 640 | 1245 | |||
| 12,5 | 112…225 | 1260 | 1310 | 1050 | 1340 | 700 | 1370 | |||||
| 14 | 132…250 | 1415 | 1460 | 1450 | 1250 | 1150 | 1490 | 800 | 1545 | |||
| 16 | 160…250 | 1615 | 1660 | 1250 | 18 | 1690 | 900 | 1745 | ||||
| ВО-13-284-СА — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | ||||||||
|---|---|---|---|---|---|---|---|---|
| Аэродинамическая схема — аналог К.06 | ||||||||
| № ВО | Размеры, мм | n | Аппарат спрямляющий ВО-13-284-СА | |||||
| D | D1 | D2 | d | Dвт | L | |||
| 4 | 405 | 440 | 475 | 10 | 240 | 80 | 8 |  |
| 4,5 | 455 | 490 | 520 | 270 | ||||
| 5 | 505 | 540 | 575 | 12 | 300 | 16 | ||
| 5,6 | 565 | 600 | 635 | 336 | ||||
| 6,3 | 635 | 670 | 705 | 378 | ||||
| 7,1 | 720 | 760 | 790 | 426 | 100 | |||
| 8 | 810 | 850 | 880 | 480 | ||||
| 9 | 910 | 950 | 990 | 540 | ||||
| 10 | 1010 | 1050 | 1090 | 600 | 160 | |||
| 11,2 | 1130 | 1180 | 1210 | 672 | ||||
| 12,5 | 1260 | 1310 | 1340 | 750 | ||||
| 14 | 1415 | 1460 | 1490 | 840 | ||||
| 16 | 1615 | 1660 | 1690 | 960 | ||||
