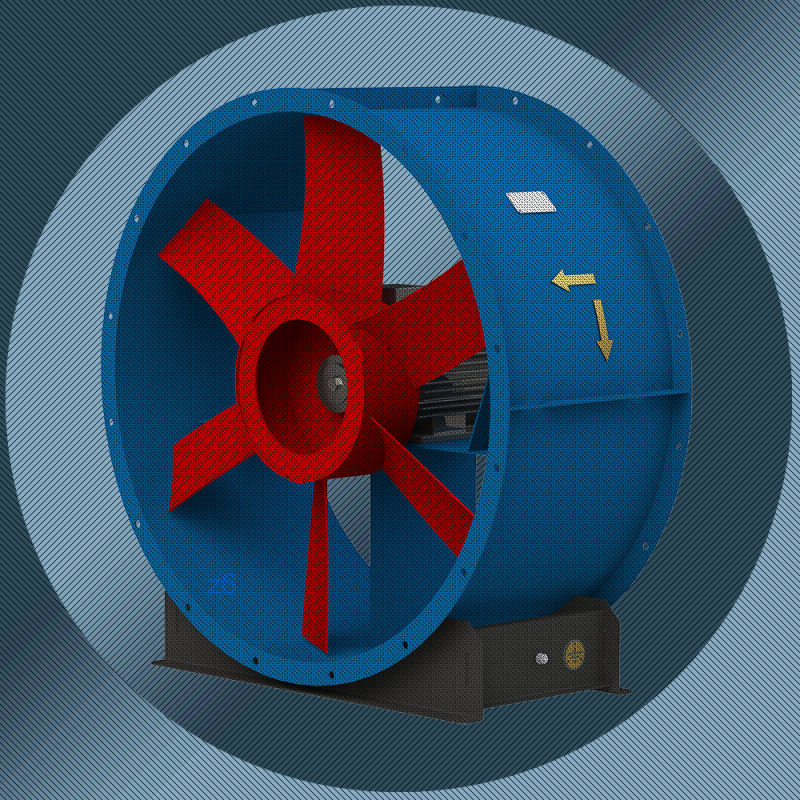

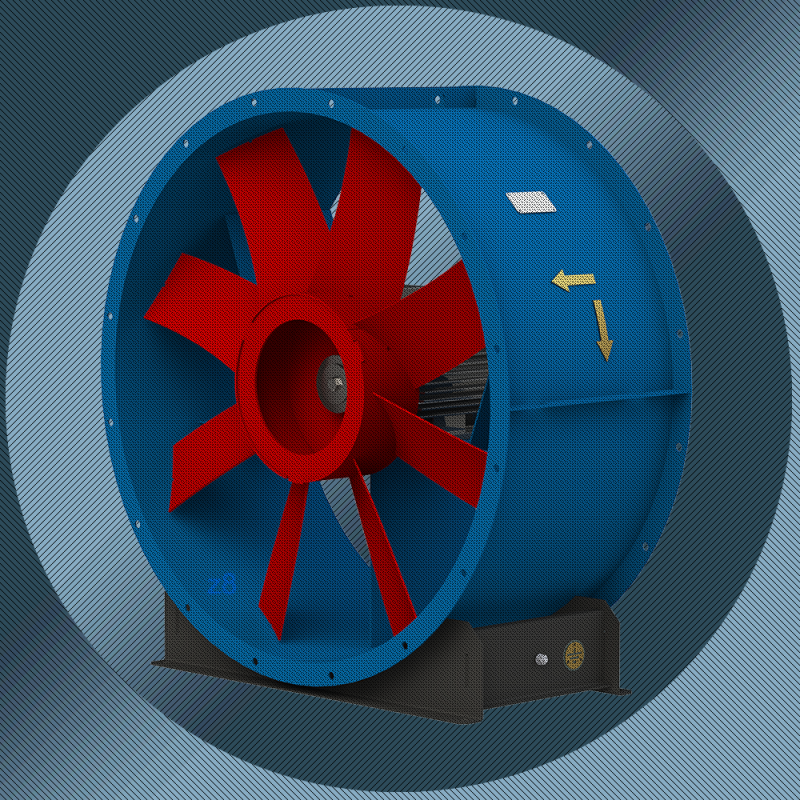

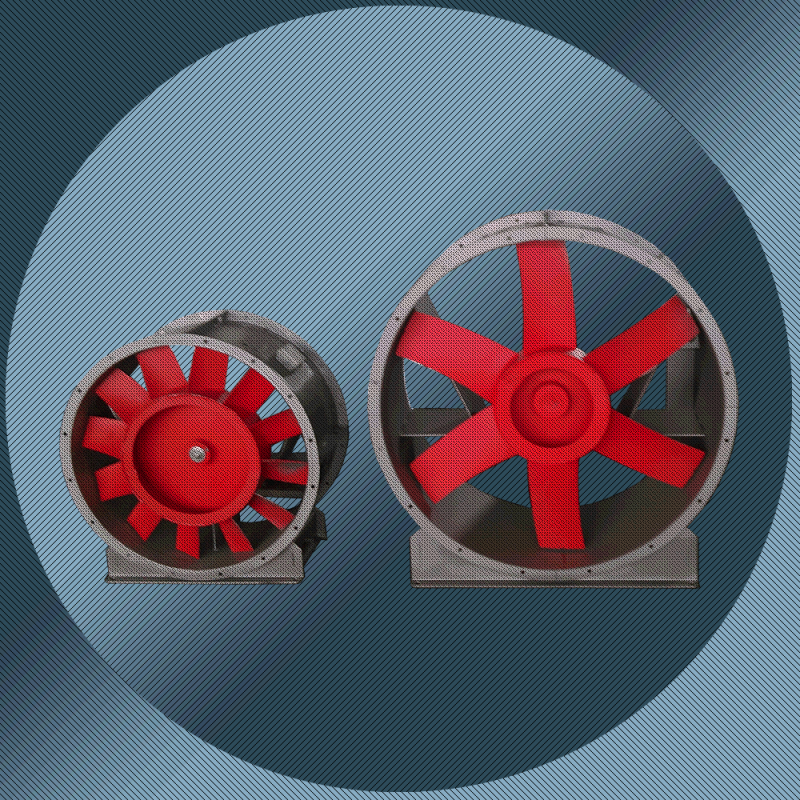

ВО-13-284 — Осевые вентиляторы
Вентиляторы ВО-13-284 используются для замены вентиляторов типа В06-300, ВО-12-303, ВО-25-188, ВО-30-160 и применяются в системах вентиляции и кондиционирования зданий и сооружений всех назначений. Этот тип вентилятора широко применяется в различных отраслях экономики.
Вентиляторы ВО-13-284 изготавливаются 15 типоразмеров с диаметрами рабочих колес от 315 до 1600 мм и обеспечивают широкую область режимов по производительности от 700 до 178 000 м3/ч и по полному давлению до 2200 Па.
Общие сведения ВО-13-284:
• низкого и среднего давления;
• количество лопаток – 12;
(аэродинамическая схема аналог К.06);

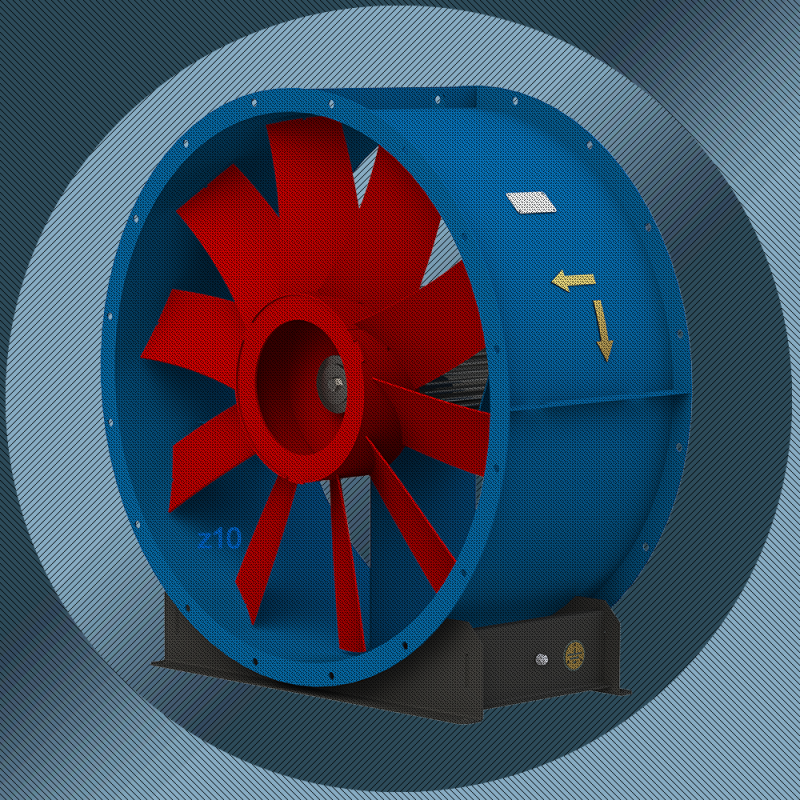

• количество лопаток – 4, 6, 8 или 10
(аэродинамическая схема аналог ОВ121).
Типоразмерный ряд ВО-13-284:
Вентиляторы изготавливаются по 1-й конструктивной схеме 15 типоразмеров с номинальными диаметрами рабочих колес, мм:
315; 355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400; 1600
Исполнение вентиляторов ВО-13-284:
• по типу крепления:
— 01 (на фланцах);
— 02 (на опоре);
• по направлению потока:
— 01 (от колеса к двигателю) (выполняется по спецзаказу);
— 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)
Условия эксплуатации ВО-13-284:
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
| ВО-13-284 — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| № ВО | Размеры, мм | n | ||||||||||||
| hэд | D | D1 | d | L | L1max | L2 | l | b | d1 | B | H | H1 | ||
| 3,15 | 56…71 | 320 | 360 | 10 | 245 | 370 | 185 | 30 | 200 | 15 | 390 | 190 | 385 | 8 |
| 3,55 | 56…80 | 360 | 400 | 245 | 370 | 185 | 220 | 430 | 220 | 435 | ||||
| 4 | 56…71 | 405 | 440 | 245 | 380 | 185 | 260 | 475 | 250 | 490 | ||||
| 80…100 | 345 | 425 | 285 | |||||||||||
| 4,5 | 56…80 | 455 | 490 | 285 | 410 | 225 | 310 | 520 | 280 | 540 | ||||
| 90…100 | 385 | 440 | 325 | |||||||||||
| 5 | 63…80 | 505 | 540 | 12 | 285 | 380 | 225 | 380 | 575 | 310 | 600 | 16 | ||
| 90…132 | 385 | 580 | 325 | |||||||||||
| 5,6 | 63…112 | 565 | 600 | 385 | 520 | 325 | 440 | 635 | 335 | 655 | ||||
| 132 | 405 | 580 | 40 | |||||||||||
| 6,3 | 71…112 | 635 | 670 | 385 | 520 | 325 | 30 | 500 | 705 | 370 | 725 | |||
| 132…160 | 485 | 720 | 425 | |||||||||||
| 7,1 | 80…112 | 720 | 760 | 385 | 540 | 325 | 580 | 790 | 410 | 805 | ||||
| 132 | 485 | 750 | 425 | |||||||||||
| 8 | 80…112 | 810 | 850 | 385 | 540 | 325 | 650 | 880 | 455 | 895 | ||||
| 132…160 | 485 | 750 | 425 | |||||||||||
| 9 | 100…132 | 910 | 950 | 485 | 750 | 425 | 750 | 990 | 510 | 1005 | ||||
| 160…180 | 600 | 800 | 530 | 35 | ||||||||||
| 10 | 100…132 | 1010 | 1050 | 485 | 750 | 425 | 30 | 850 | 1090 | 570 | 1115 | |||
| 160…180 | 600 | 800 | 530 | 35 | ||||||||||
| 200 | 700 | 890 | 630 | |||||||||||
| 11,2 | 112 | 1130 | 1180 | 485 | 600 | 425 | 30 | 950 | 1210 | 640 | 1245 | |||
| 132…180 | 650 | 840 | 580 | 35 | ||||||||||
| 200…225 | 750 | 970 | 680 | |||||||||||
| 12,5 | 112 | 1260 | 1310 | 485 | 600 | 425 | 30 | 1050 | 1340 | 700 | 1370 | |||
| 132…180 | 650 | 840 | 580 | 35 | ||||||||||
| 200…225 | 750 | 970 | 680 | |||||||||||
| 14 | 132 | 1415 | 1460 | 550 | 680 | 490 | 30 | 1150 | 1490 | 800 | 1545 | |||
| 160…180 | 700 | 900 | 640 | |||||||||||
| 200…250 | 850 | 1050 | 790 | |||||||||||
| 16 | 160…180 | 1615 | 1660 | 700 | 900 | 640 | 1250 | 18 | 1690 | 900 | 1745 | |||
| ВО-13-284-СА — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | ||||||||
|---|---|---|---|---|---|---|---|---|
| Аэродинамическая схема — аналог К.06 | ||||||||
| № ВО | Размеры, мм | n | Аппарат спрямляющий ВО-13-284-СА | |||||
| D | D1 | D2 | d | Dвт | L | |||
| 3,15 | 320 | 360 | 390 | 10 | 189 | 80 | 8 |  |
| 3,55 | 360 | 400 | 430 | 213 | ||||
| 4 | 405 | 440 | 475 | 240 | ||||
| 4,5 | 455 | 490 | 520 | 270 | ||||
| 5 | 505 | 540 | 575 | 12 | 300 | 16 | ||
| 5,6 | 565 | 600 | 635 | 336 | ||||
| 6,3 | 635 | 670 | 705 | 378 | ||||
| 7,1 | 720 | 760 | 790 | 426 | 100 | |||
| 8 | 810 | 850 | 880 | 480 | ||||
| 9 | 910 | 950 | 990 | 540 | ||||
| 10 | 1010 | 1050 | 1090 | 600 | 160 | |||
| 11,2 | 1130 | 1180 | 1210 | 672 | ||||
| 12,5 | 1260 | 1310 | 1340 | 750 | ||||
| 14 | 1415 | 1460 | 1490 | 840 | ||||
| 16 | 1615 | 1660 | 1690 | 960 | ||||
