Описание
Основная функция вентиляторов осевых ВО 25-188 ДУ для подпора воздуха – создание на путях эвакуации избыточного давления, в целях задержания дыма и газов, а также для притока свежего воздуха.
В зависимости от автоматизации системы вентиляции вентиляторы осевые ВО 25-188 ДУ могут включаться в ручном режиме или в автоматическом по сигналу датчиков дыма.
Рабочая среда – уличный воздух с предельной концентрацией пыли не выше 50 мг/м.куб.
Общие сведения
• Вентиляторы сертифицированы: декларацией соответствия Техническим регламентам Таможенного союза № 004/2011, № 010/2011, № 020/2011;
• Варианты материального исполнения: общепромышленное и коррозионностойкое;
• Назначение: подпор воздуха в составе системы противодымной вентиляции;
• Направление потока перемещаемой среды: от рабочего колеса на электродвигатель;
• Количество лопаток рабочего колеса: 6;
• Варианты исполнение лопаток рабочего колеса по углу установки: 35°, 30°;
• Применяемые входные направляющие аппараты (далее – ВНА) в составе вентиляторов*: ВНА с углом установки лопаток 10°; ВНА с углом установки лопаток 5°; вентилятор без ВНА;
• Конструктивное исполнение корпуса: одностороннего всасывания.
Основные выпускаемые типоразмеры
Конструктивные особенности

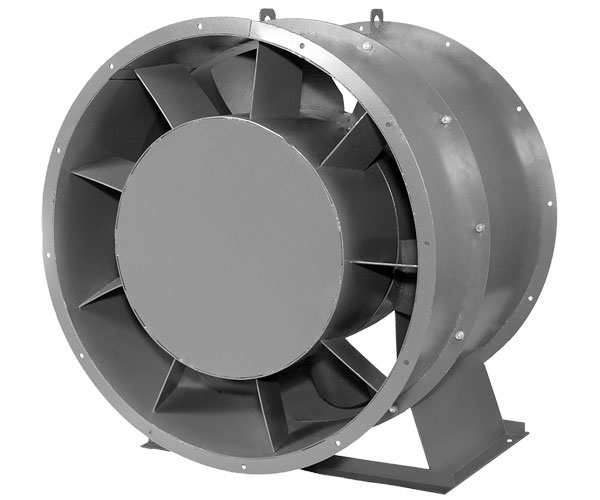

Вентилятор осевой для подпора воздуха ВО 25-188 ДУ поставляется потребителю моноблочным узлом, в полностью собранном и готовом к работе виде.
Функцию корпуса выполняет цилиндрическая обечайка, свальцованная из тонколистовой стали (марка – в зависимости от исполнения). По торцам обечайка размещены монтажные фланцы для присоединения вентилятора осевого ВО 25-188 ДУ для подпора воздуха к вентиляционным воздуховодам воздухообменной сети. В нижней части корпуса предусмотрена опорная станина для установки вентилятора на фундамент, а в верхней – такелажные проушины (для операций разгрузки/погрузки, монтажа или др.).
Внутри корпуса размещается рабочее колесо осевого типа с шестью лопастями, установленными под углом 30 или 35 градусов к плоскости вращения.
Двигатель размещается в цилиндрическом корпусе соосно рабочему колесу, направление движения воздушного потока – от колеса на привод.
По желанию заказчика вентиляторы осевые для дымоудаления ВО 25-188 ДУ могут поставляться в комплекте с входным направляющим аппаратом, неподвижные лопатки которого наклонены под углом в 5 или 10 градусов.
