Описание

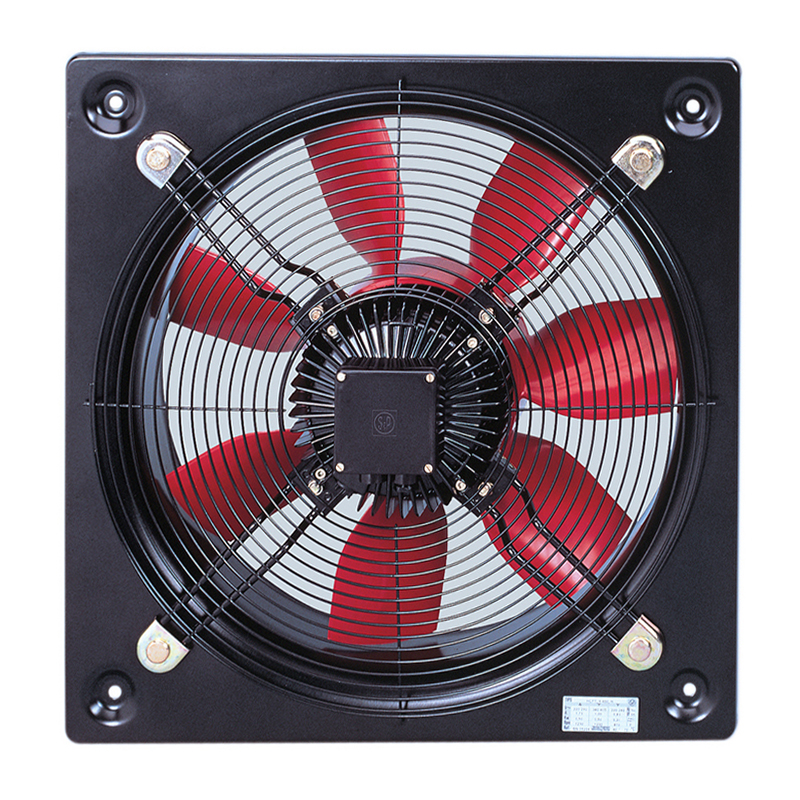

Компактные осевые вентиляторы монтажной пластиной серии HCBB/HCBT оснащаются алюминиевым крыльчатками.
В зависимости от модели, вентиляторы комплектуются 2, 4, 6 или 8 полюсными однофазными или трехфазным электродвигателями.
Рабочие температуры от -40°C до +70°C для моделей от 800 до 1000: от -20°C до +40°C (низкотемпературное исполнение по запросу).
Электродвигатели
Класс защиты IP65(1), класс изоляции F со встроенными термоконтактами(2), выводами для подключения к внешнему устройству защиты (поставляется отдельно).
В зависимости от модели, электродвигатели могут иметь возможность регулирования скорости (см. Технические характеристики).
Однофазные модели оснащены конденсатором, расположенным в клеммно коробке.
Параметры электропитания: 1ф – 230 В – 50 Гц 3ф – 400 В – 50 Гц
(1) Модели от 800 до 1000: IP55.
(2) За исключением моделей от 800 до 1000.
Дополнительная информация: Стандартное направление движения воздуха «А»: электродвигатель- крыльчатка
По запросу
Направление движения воздуха «В»: крыльчатка – электродвигатель.
Защитная решетка на всасывании для типоразмеров от 800 до 1000.
Характеристики
|
Материал
|
Металл |
|
Макс. расход воздуха (м3/ч)
|
1120 |
|
Страна производитель
|
Испания |
|
Уровень звукового давления (дБ(А))
|
49 |
|
Класс защиты IP
|
IP65 |
|
Ток (А)
|
0.2 |
|
Класс изоляции двигателя
|
F |
|
Кол-во полюсов
|
4 |
|
Диаметр крыльчатки (мм)
|
254 |
|
Макс. мощность (Вт)
|
81 |
|
Частота вращения (об/мин)
|
1330 |
|
Макс. рабочая температура (°С)
|
70 |
|
Параметры электропитания
|
3ф-400В-50Гц |
|
Тип термозащиты
|
Встроенная |
|
Преобразователь частоты VFKB
|
VFKB-45 |
|
Преобразователь частоты VFTM
|
VFTM-TRI 0,37 |
|
Мин. рабочая температура (°С)
|
-40 |
|
Тип
|
На пластине |
|
Регулятор скорости (RMT)
|
RMT-1,5 |
|
Габариты (ШхВхГ)
|
315x315x180 |
|
Вес (кг)
|
5 |
|
ОсевойЦентробежный
|
Осевой |
|
Защитная решетка
|
Да |
