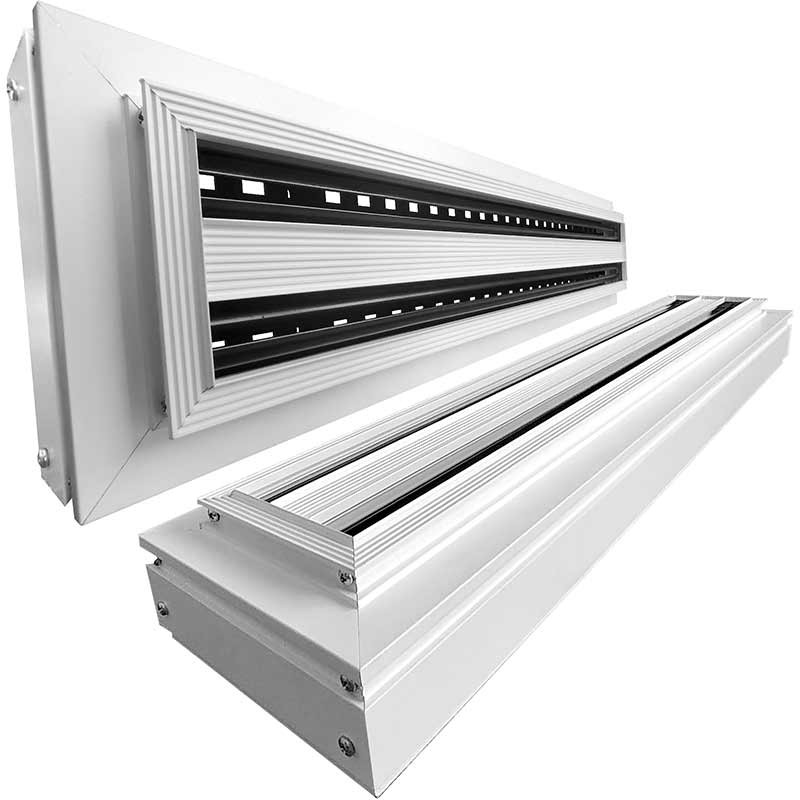

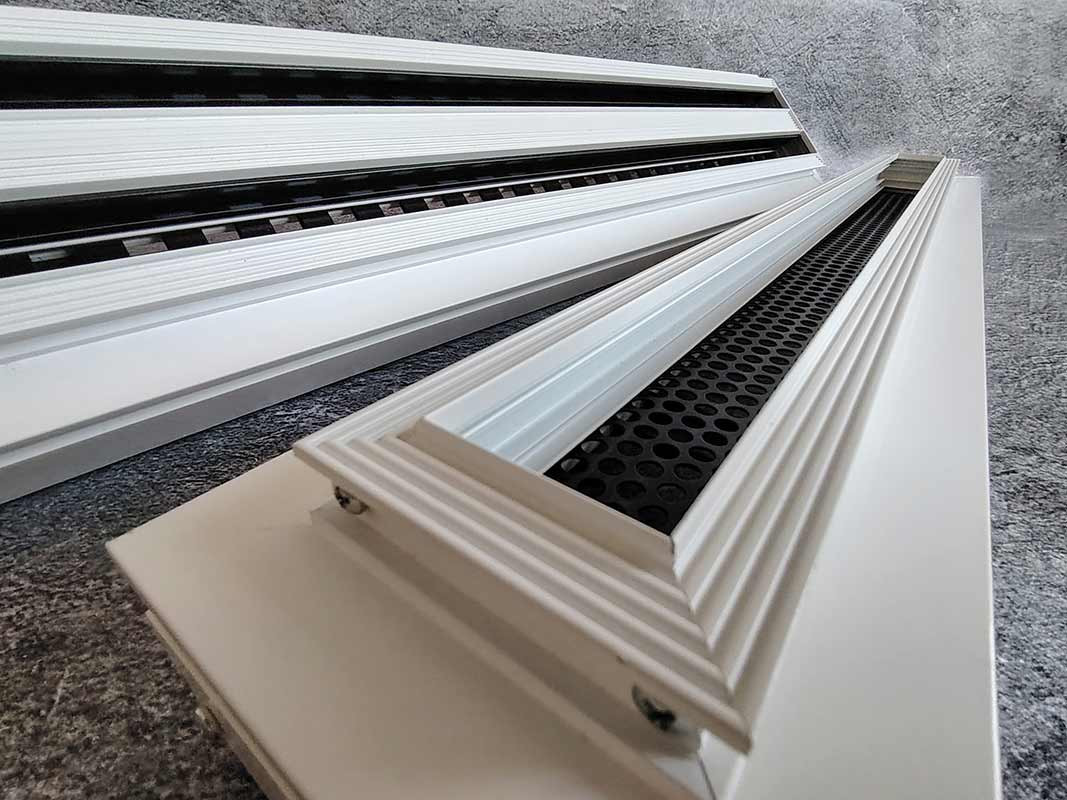

Описание невидимого щелевого диффузора AR-G для гипсокартона
Щелевые решетки скрытого монтажа для навесных потолков из гипсокартона AR-G используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы в жилых, торговых, и офисных помещениях. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.
Особенности AR-G:
- количество щелей – 1-6
- ширина щели 20-70 мм
- длина щели от 200 до 3000 мм с любым шагом
- монтажная рамка для установки 1 или 2 листов гипсокартона толщиной 12,5 мм
- фланец имеет углубления со специальной формой паза для лучшего сцепления шпаклевки и исключения ее отслоения;
- полка под шпаклевку 2,3 мм
- центральные ламели могут быть видимыми (Т-образные и С-образные) или скрытые под шпаклевку
- возможна дополнительная комплектация клапаном расхода воздуха, выравнивателем воздуха, направляющими для регулировки потока
- минимальный запас запотолочного монтажного пространства – 109 мм
- присоединение к воздуховодам 100, 125, 160, 200 мм, 204х55 мм, 110х55 мм, а так же системы BLAUFAST
- возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых
Материалы изготовления
Решетки AR-G изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2018. По умолчанию корпус решетки окрашивается в стандартный белый цвет RAL9016М матовый, а внутреннее исполнение в чёрный цвет RAL9005М матовый. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL.
Камера статического давления
Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления КСД или КСР. Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
