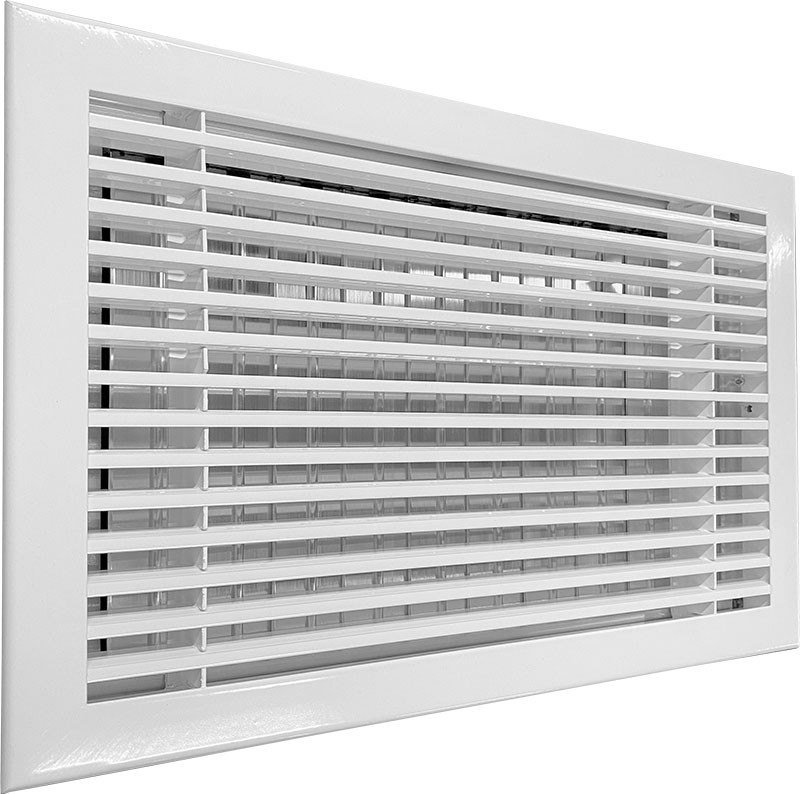

Описание вентиляционной решетки ННРБ-Y2
Нерегулируемая решетка с клапаном расхода воздуха ННРБ-Y2 используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для монтажа в вентиляционные каналы и строительные проемы различных типов, где необходимо регулирование объема подаваемого воздуха.
Решетка имеет рамку и горизонтально расположенные Y-образные жалюзи, угол которых зафиксирован под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 15˚ от нормали в две стороны – от центра вверх и от центра вниз.
С тыльной части решетки установлен клапан расхода воздуха (БРВ). БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.
По дополнительному запросу решетки ННРБ-Y2 могут быть оснащены пружинной защелкой для скрытого монтажа либо отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.
Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 80х80 мм. Максимальные рекомендуемые размеры 2900х2500 мм.
Если ширина решетки превышает 300 мм, устанавливается полоса 12х3 мм во избежании провисания жалюзи.
При изготовлении решеток и БРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве БРВ также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. БРВ поставляется без покрытия.
Размеры решетки
