Описание вентиляционной решетки ННР-Б
Нерегулируемая решетка ННР-Б используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для установки в стены и потолки, где рекомендуется повышенная прочность воздухораспределительного устройства.

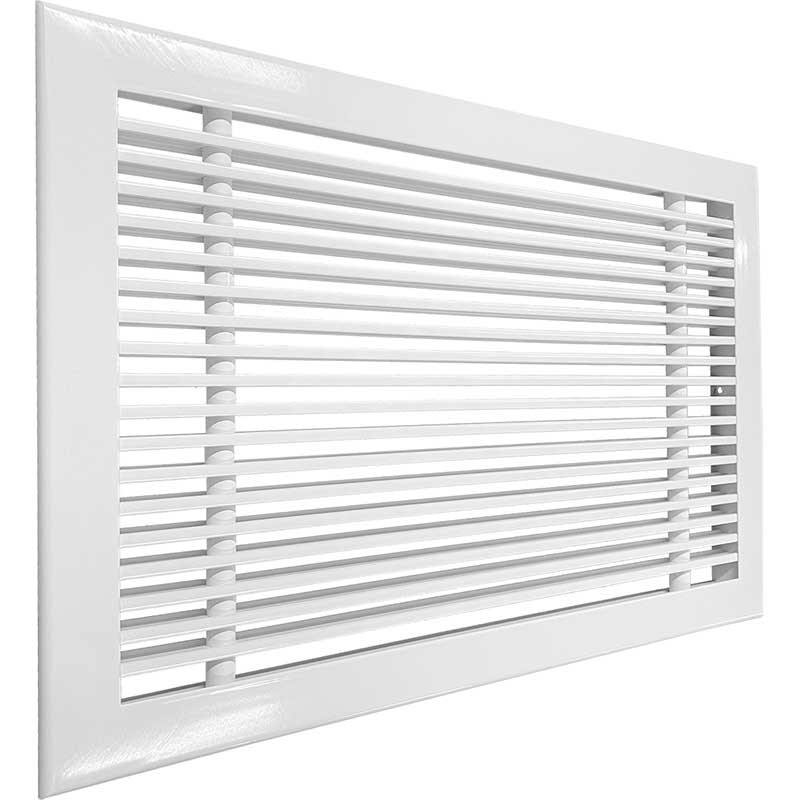

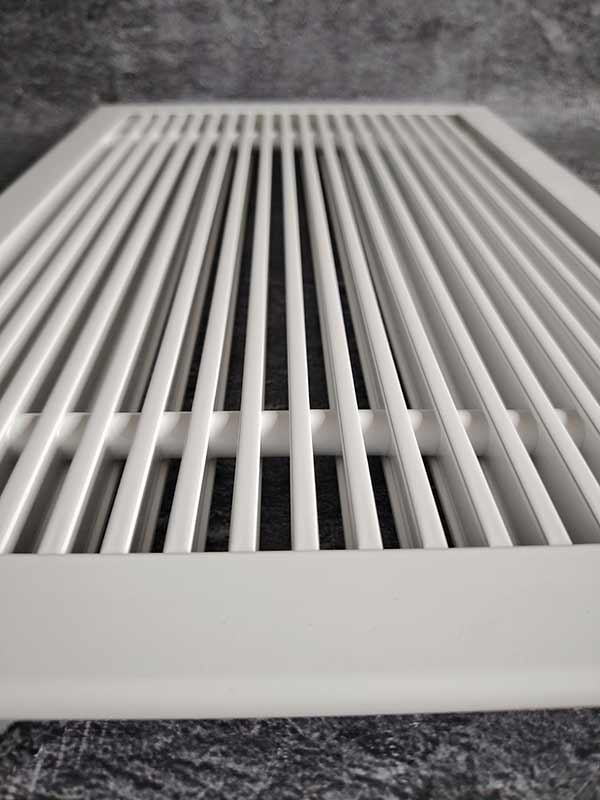

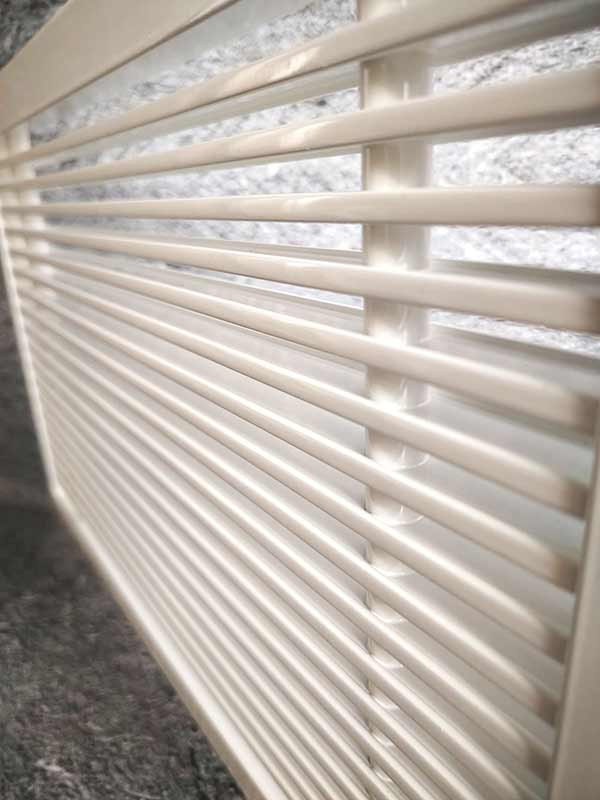

Решетка имеет рамку и горизонтально расположенные жалюзи из двутаврового профиля «гантеля». Жалюзи закреплены к рамке посредством армирующих алюминиевых трубок, что придает высокую прочность всей конструкции. Угол жалюзи зафиксирован под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 0˚ от нормали.
Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 80х80 мм. Максимальные рекомендуемые размеры 2900х1000 мм. Если ширина решетки превышает 300 мм, устанавливается полоса 12х3 мм во избежание провисания жалюзи.
По дополнительному запросу решетки ННР-Б могут быть оснащены пружинной защелкой для скрытого монтажа либо отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность оснащения клапаном расхода воздуха и адаптером для присоединения к воздуховоду.
При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.
Размеры решетки ННР-Б
