Описание

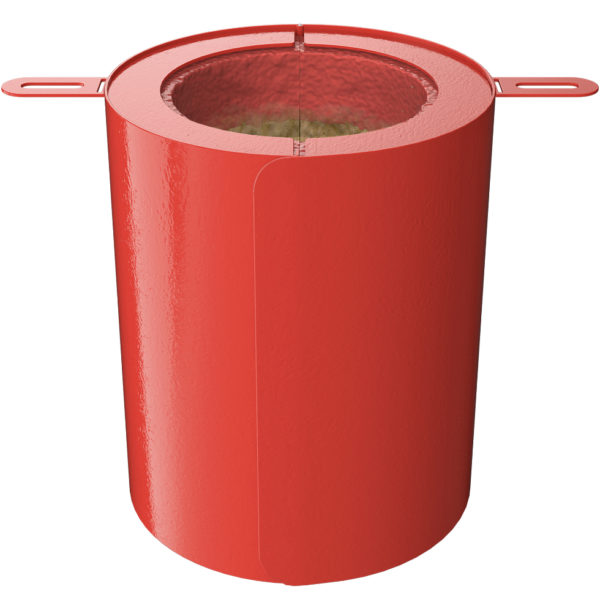

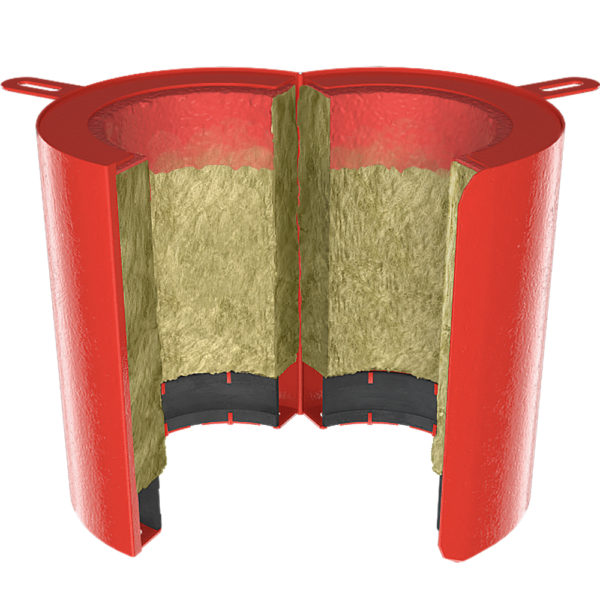

Противопожарная звукоизоляционная гильза ОГНЕЗА-ПГЗ – уникальная разработка компании «Огнеза». Гильза представляет из себя комплексное изделие для огнезащиты пластиковых труб, состоящее из разъемного металлического корпуса, терморасширяющегося материала, звкуоизоляционного слоя минваты и противопожарного герметика.
Изделие отвечает требованию сразу двух нормативных актов – Федеральному закону 123 «Технический регламент о требованиях пожарной безопасности» и СП 30.13330.2016 «Внутренний водопровод и канализация зданий». Данные требования обязательны к исполнению в жилых и административных зданиях. Проходы пластиковых труб через потолочные перекрытия должны быть защищены от огня и соответствовать требованиям по звукоизоляции.
Принцип действия
При пожаре терморасширяющийся вкладыш изделия увеличивается в десятки раз, образует твердую пенококсовую пену, которая заполняет отверстие в перекрытии и блокирует огонь.
Экономический эффект
Использование противопожарной звукоизоляционной гильзы ОГНЕЗА-ПМ (ПГЗ) позволяет одним решением закрыть две разноплановые задачи, таким образом – в разы снизить трудовые и временные затраты на проведение работ по установке оборудования для защиты от пожара и монтажу звукоизоляционных материалов в целях соблюдения норм по шумоизоляции в жилых и административных зданиях.
Область применения
Противопожарная муфта ОГНЕЗА ПМ (ПГЗ) устанавливается в любом здании, имеющем трубные коммуникации из горючих полимерных труб (PP,PE,PVC) Изделия применяются в жилых и административных зданиях: многоквартирных домах, образовательных, социальных и медицинских учреждениях, гостиницах, торговых центрах, вокзалах
Таблица физических характеристик противопожарной муфты ПГЗ
| Тип муфты | Толщина перекрытия, мм | Внутрений Ø, мм | Внешний Ø, мм | Высота под финиш/монолит, мм | Ø проходного отверстия, не менее, мм |
| ОГНЕЗА-ПГЗ 50/100 | 100 | 54 | 116 | 155/185 | 122 |
| ОГНЕЗА-ПГЗ 50/150 | 150 | 205/235 | |||
| ОГНЕЗА-ПГЗ 50/200 | 200 | 255/285 | |||
| ОГНЕЗА-ПГЗ 50/250 | 250 | 305/335 | |||
| ОГНЕЗА-ПГЗ 50/300 | 300 | 355/385 | |||
| ОГНЕЗА-ПГЗ 110/100 | 100 | 114 | 176 | 155/185 | 182 |
| ОГНЕЗА-ПГЗ 110/150 | 150 | 205/235 | |||
| ОГНЕЗА-ПГЗ 110/200 | 200 | 255/285 | |||
| ОГНЕЗА-ПГЗ 110/250 | 250 | 305/335 | |||
| ОГНЕЗА-ПГЗ 110/300 | 300 | 355/385 |
Характеристики
|
Цвет
|
красный, любой цвет по заказу |
|
Коэффициент вспучивания, не менее %
|
900 |
|
Предел огнестойкости EI, мин
|
180 |
|
Инерционность полного срабатывания, не более, мин
|
4 |
|
Толщина перекрытия, мм
|
100/150/200/250/300 |
|
Страна производства
|
Россия |
