Особенности
- Высокий предел огнестойкости (EI) – 180 минут
- Коэффициент вспучивания – не менее 2 000 %
- Толщина вкладыша 10 мм
- Надежный и удобный в монтаже замок – «лепесток»
- Высокие эксплуатационные характеристики
- Успешное применение на российском рынке с 2003 года
Область применения
- Противопожарная муфта 110 необходима для защиты сооружений производственного, коммерческого или жилого типа от распространения пожара по канализационным трубам из полимерных материалов через строительные перекрытия.
Особенности эксплуатации
- Муфты ОГРАКС-ПМ производятся в соответствии с Техническим регламентом Российской Федерации о требованиях пожарной безопасности (закон №123-ФЗ) и Государственным стандартом Р53306-2009, определяющим характеристики и рабочие свойства противопожарных конструкций для трубопроводов разного типа.
- Они применяются для противопожарной защиты труб с внешним диаметром до 110 мм и могут быть установлены как на прокладываемых коммуникационных линиях, так и на уже действующих трубопроводах.
- Вспенивание ленточного наполнителя происходит при температуре окружающей среды +180 °C, а нормальная температура эксплуатации варьируется от -50 °C до +60 °C.
- Муфта не требует обслуживания, и имеет срок службы не менее 25 лет.
Свойства
| Цвет | Красный (серый по запросу) |
| Внутренний диаметр, мм | 110 |
| Высота муфты без проушин, мм | 50 |
| Наружный d муфты (мм) | 130 (+5 мм) |
| Толщина металлического корпуса, мм | 0,8–1 |
| Толщина терморасширяющегося вкладыша, мм | 10 |
| Коэффициент вспучивания, не менее % | 2 000 |
| Предел огнестойкости EI, мин | 180 |
| Инерционность полного срабатывания (перекрытия), не более, мин | 4 |
| Вес муфты в сборе, гр. | 340 |
Монтаж

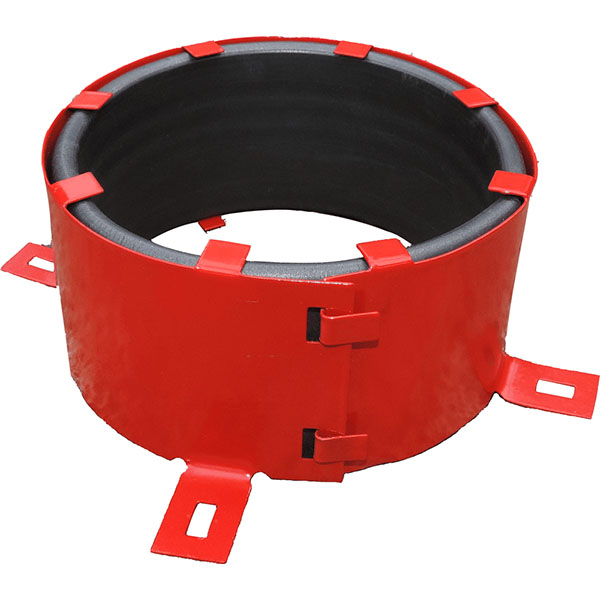

- Муфта используется для повышения пожароустойчивости и защиты от воспламенения пластиковых и металлопластиковых труб водоснабжения или канализации. Защитная манжета полностью закрывает поверхность трубы, а разъемный стальной корпус плотно фиксируется на потолке, стене или полу. Крепление муфты осуществляется с помощью проушин на металлическом корпусе, которые крепятся к перекрытию анкерными болтами.
- Муфта имеет особый лентообразный наполнитель, который активно расширяется под воздействием температуры и ограничивает доступ кислорода к огню, предотвращая распространение огня. Объем терморасширяющегося материала многократно увеличивается и полностью заполняет отверстие в перекрытии. Противопожарные муфты ОГРАКС-ПМ-110 обеспечивают огнестойкость категории EI180
- При использовании в перекрытии стальной гильзы и изоляции необходимо применять гибкую противопожарную муфту ОГРАКС-ПМГ.
Условия хранения
- Гарантийный срок хранения – 5 лет с момента производства, в заводской упаковке, с соблюдением условий хранения, прописанных в инструкции производителя.
- Транспортировка осуществляется всеми видами транспорта, при температуре от -50 °C до +60 °C.
- Противопожарные муфты Огракс-ПМ-110/50 поставляются в коробке размером 0,3х0,3х0,7 м (объем 0,06 м3).
