Описание

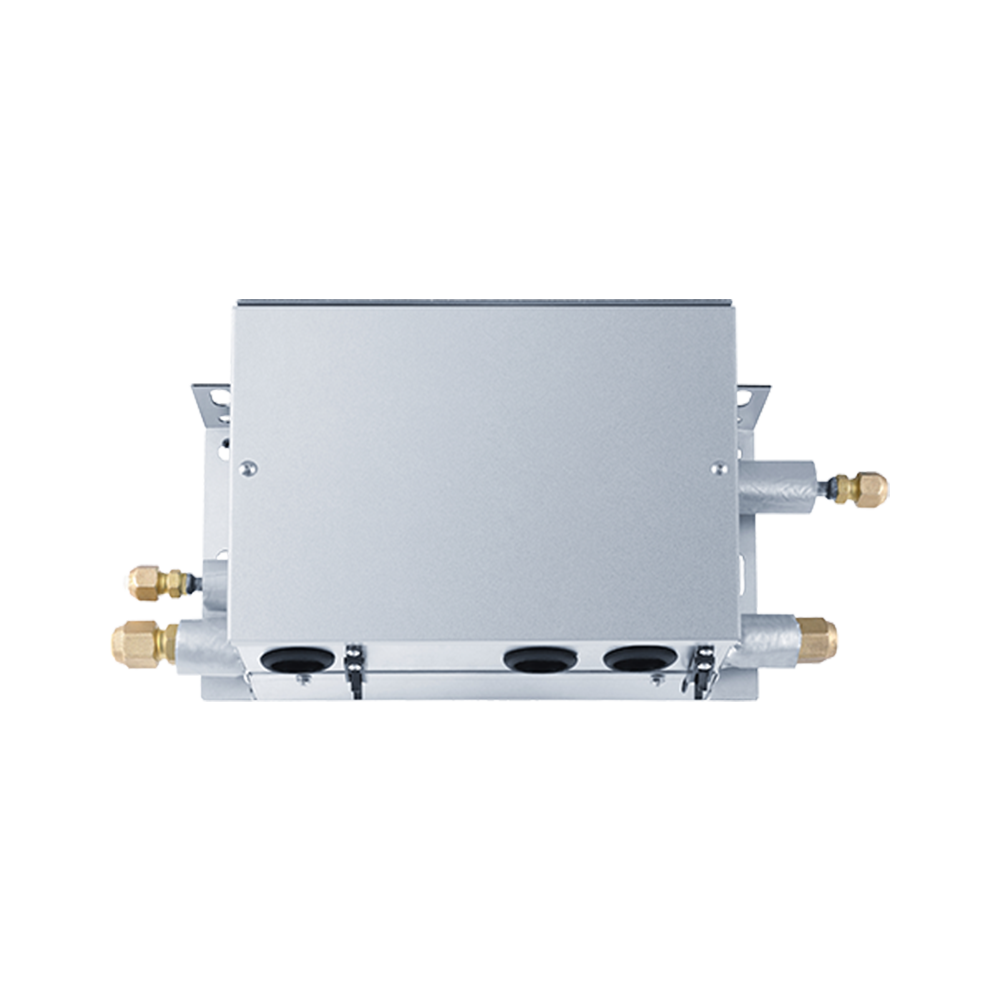

Соединительный комплект Haier MS1-060A с MRV (на 1-ин внутренний блок до 14 кВт).
Данный соединительный комплект служит для подключения к внутренним блокам системы Super Match и не предназначен для подключения внутренних блоков других типов.
Выбор модели соединительного комплекта определяется количеством и производительностью подключаемых внутренних блоков:
| Модель |
MS1-036A |
MS1-060A |
MS3-036A |
|
Кол-во подключаемых внутренних блоков |
1 | 1 | 3 |
|
Номинальная производи- тельность внутренних блоков (Btu) |
x ≤36K |
36 < x ≤60K |
x ≤36K (каждый блок) |
|
Электропитание |
220-240В/1Ф/50/60Гц |
220-240В/1Ф/50/60Гц |
220-240В/1Ф/50/60Гц |
|

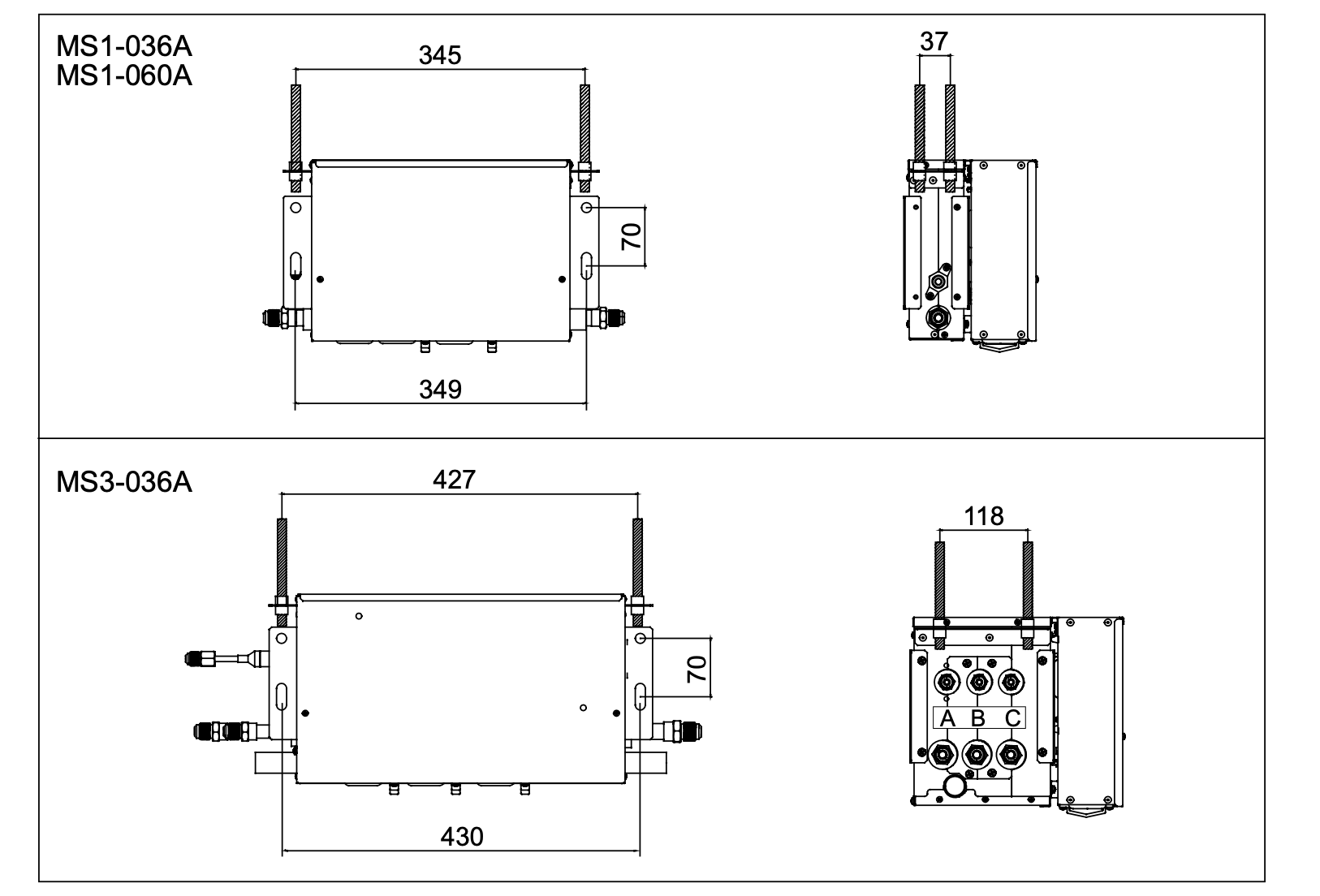

Габ. размеры (Ш х Г х В) (кг) |
310/217/155 |
310/217/155 |
394/227/253 |
|
Размеры в упаковке (мм) |
509*285*209 |
509*285*209 |
687*295*303 |
|
Материал |
Оцинкованная сталь |
Оцинкованная сталь |
Оцинкованная сталь |
|
Цвет |
Серый |
Серый |
Серый |
|
Вес (кг) |
5 | 5 | 9 |
|
Вес в упаковке (кг) |
7 | 7 | 12 |
|
Диаметр жидкостной трубы (мм) |
9.52(Магистр.) /6.35 |
9.52(Магистр.) /12.7 |
6.35 (Магистр.) /9.52&9.52 (Магистр.) /12.7 |
|
Диаметр газовой трубы (мм) |
15.88(Магистр.) /12.7 /9.52 |
19.05(Магистр.) /15.88 |
19.05(Магистр.) /15.88&15.88 (Магистр.) / 12.7 /9.52 |
|
Тип соединения фреоно- вых труб |
Вальцованное |
Вальцованное |
Вальцованное |
|
Длина трубы: Easy MRV-Внутренний блок (м) |
15 |
15 |
15 |
|
Перепад высот: Easy MRV-Внутренний блок (м) |
15 |
15 |
15 |
|
Перепад высот между Easy MRV (м) |
15 |
15 |
15 |
Предмонтажная подготовка
Варианты монтажа
Длина труб и перепад высот
- Наружная и внутренняя поверхности труб должны быть чистыми, не содержащими никаких посторонних веществ, в т.ч. серы, окислов, абразивной пыли, масла и влаги.
- При монтаже фреонопровода необходимо руководствоваться следующими данными:
|
Соединительный комплект |
MS1-036A |
MS1-060A |
MS3-036A |
|
Макс. длина трубы в одном направл. между соед. комплектом и внутр. бл. |
15м |
15м |
15м |
|
Макс. перепад высот между соединительным комплектом и внутр. блоком |
15м |
15м |
15м |
-
Подсоединение трубных веток к магистрали должно осуществляться с помощью рефнетов-разветвителей. Их подбор и определение макс. перепада высот между подключаемыми внутренними блоками выполняется на основании инструкций по монтажу и технических данных, относящихся к наружному блоку.

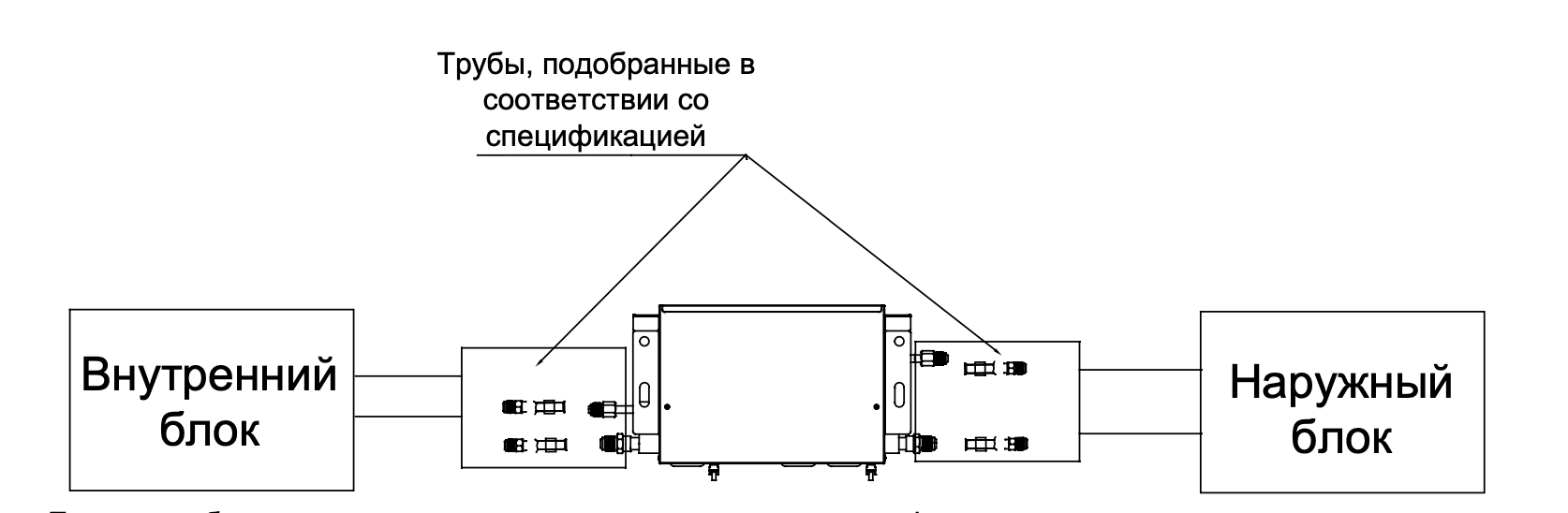

Подключение труб
Если патрубки соединительного комплекта и подключаемые фреонопроводы не совпадают по диаметру, нужно использовать переходники (см. дополнительные принадлежности).
Дополнительные принадлежности
Перечисленные ниже дополнительные принадлежности (аксессуары) входят в комплект поставки.
Характеристики
| Электрические характеристики | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||
| Теплообменник | ||||||||||||||||
|
||||||||||||||||
| Габаритные размеры и вес | ||||||||||||||||
|
||||||||||||||||
| Сервисные характеристики | ||||||||||||||||
|
||||||||||||||||
| Дополнительно | ||||||||||||||||
|
||||||||||||||||
| Производитель | Haier |
|---|
