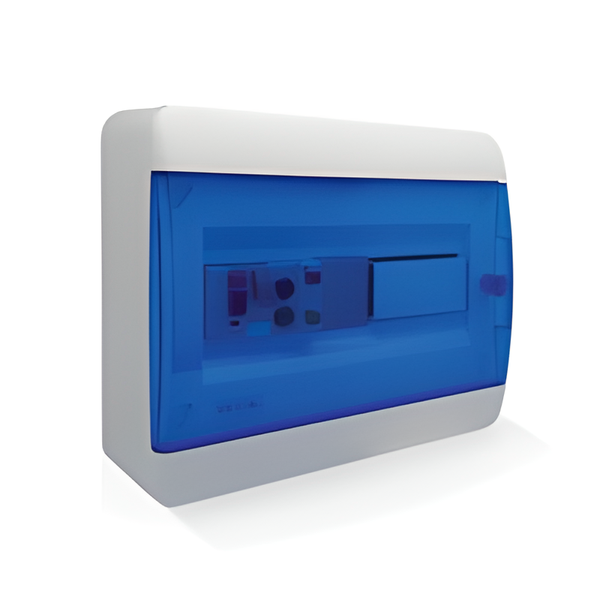

Описание
– Однофазные и трёхфазные вентиляторы
– Мощность до 7,5 кВт 3х400В
– Без регулирования скорости
– Автоматическое резервирование любого количества вентиляторов
– Управление с модуля или с выносного переключателя
– Управление приводом воздушной заслонки
– Класс защиты модуля IP 40
– Габариты модуля (ШхВхГ) 290х240х102 мм
● Управление вентиляторами:
– Управление всеми видами вентиляторов: приточными и вытяжными, дымоудаления и
подпора воздуха, однофазными и трехфазными;
– Мощность вентиляторов до 7,5 кВт (3х400В);
– Пуск и остановка вентилятора непосредственно с модуля управления;
– Пуск и остановка вентилятора замыканием/размыканием внешних бес потенциальных
контактов;
– Включение/выключение вентилятора с выносного переключателя;
– Автоматическое резервирование любого количества вентиляторов;
– Управление приводом воздушной заслонки (питание привода 220В, двухпозиционная
пружина);
– Индикация состояний «Работа» и «Авария»; Модификация PS – T
● Модификации
В модулях модификации «T» для контроля работы вентилятора дополнительно используется реле с задержкой времени.
● Защита и контроль
– Защита двигателя вентилятора с термоконтактами;
– Защита двигателя вентилятора от перегрузки по току;
– Защита от обрыва, замыкания обмоток, пропадания фазы;
– Отключение вентилятора НЗ контактом пожарной сигнализации.
● Маркировка
Маркировка модуля отражает информацию о модификации шкафа и его силовой части:
PS-V 1-T/1-1,6
Тип управляемого оборудования:
V — вентилятор
K — калорифер
Модификация PS-V:
1 — без регулирования скорости
2 — регулирование скорости через внешний ПЧ
Контроль работы вентилятора:
… — только по термоконтакту
T — таймер задержки времени для датчика давления
Применение
Для управления любыми типами вентиляторов (приточными, вытяжными, дымоудаления и пр.). Модули управления вентилятором могут использоваться совместно со щитами CONTROLBOX в качестве модуля расширения для управления приточными и вытяжными вентиляционными системами.
