Описание линейного диффузора с декоративной рамкой ARDL
Встраиваемые диффузоры серии AR Decor Line (ARDL) применяются в приточно-вытяжной вентиляции и любых системах кондиционирования воздуха. Могут быть самостоятельным изделием в виде одиночной секции или ее составной частью. Отличительным признаком встраиваемых решеток серии ARDL является то, что после монтажа рамка решетки остается видимой, закрывая проем.

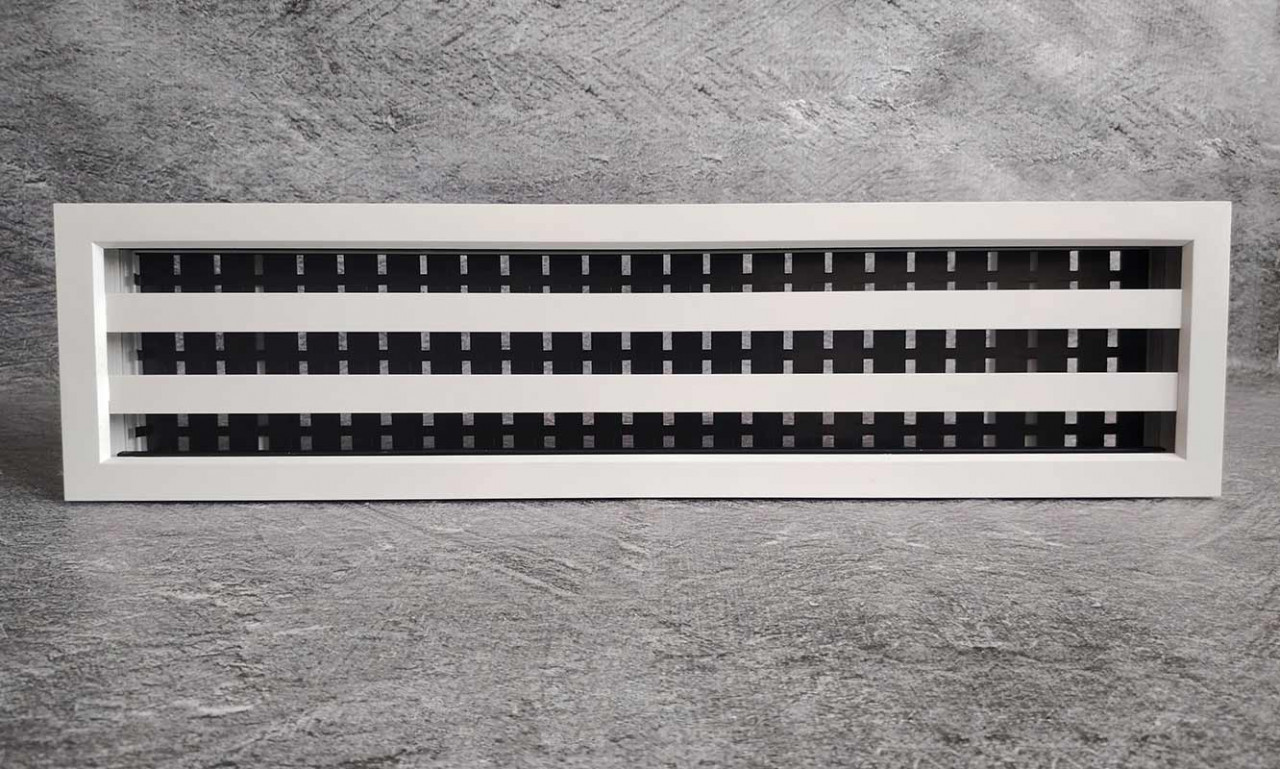

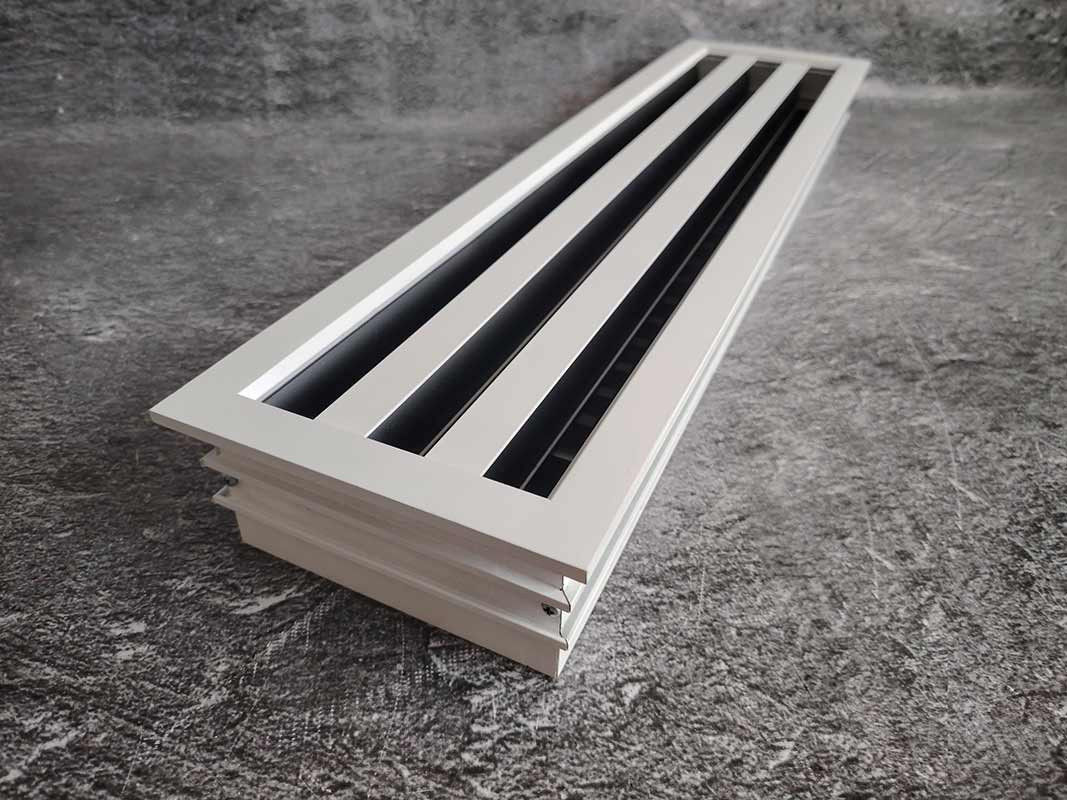

Диффузоры представляют собой декоративную рамку со встроенными неподвижными жалюзи, которые образуют щели (до 10 щелей). Внутреннее исполнение решетки зависит от ее функционального назначения. Они могут быть снабжены ламелями с выравнивателем потока воздуха, регулирующими направление приточной струи в заданную область помещения. Путём регулирования направляющих устройств можно получить распространение воздуха по горизонтали в том и другом направлении, либо по вертикали, без изменения объёма воздуха. Для регулирования объема подаваемого воздуха, диффузор дополнительно оснащается клапаном расхода воздуха. Диффузоры данной серии могут изменять расход до 60% при сохранении устойчивости потока. Их можно использовать на высоте от 2,6 до 4-х метров, при перепаде температур до 12 C.
Кроме стандартных типоразмеров, возможны индивидуальные – по размерам заказчика с шагом 1 мм. Минимальные рекомендуемые размеры 150х50 мм, максимальные – 3000х240 мм.
Щелевые решетки ARDL изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001. По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RAL9016, а внутренняя часть в чёрный цвет RAL9005. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.
Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления – КСД или КСР. Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
