Нерегулируемая решетка с Т-образными жалюзи из тавра НЩТБ
Нерегулируемая решетка с клапаном расхода воздуха НЩТБ используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для установки в стены, потолки, а также находит свое применение в качестве экрана отопительного прибора, имея привлекательный внешний вид.
Решетка имеет рамку и горизонтально расположенные Т-образные жалюзи из тавра 20х20х20 мм, зафиксированных к рамке под углом 0˚ относительно плоскости с помощью трубки ∅ 8 мм.

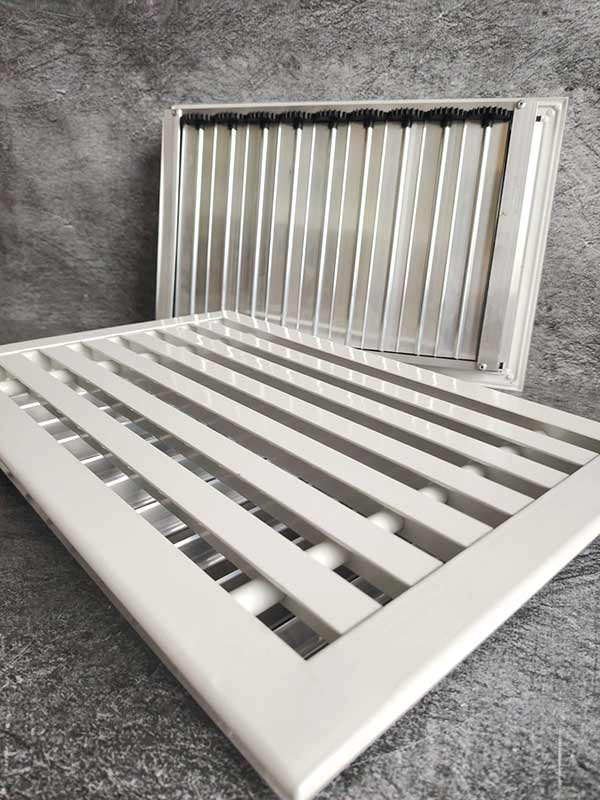

С тыльной части решетки установлен клапан расхода воздуха (БРВ). БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.
По дополнительному запросу решетки НЩТБ могут быть оснащены отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.
Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм.

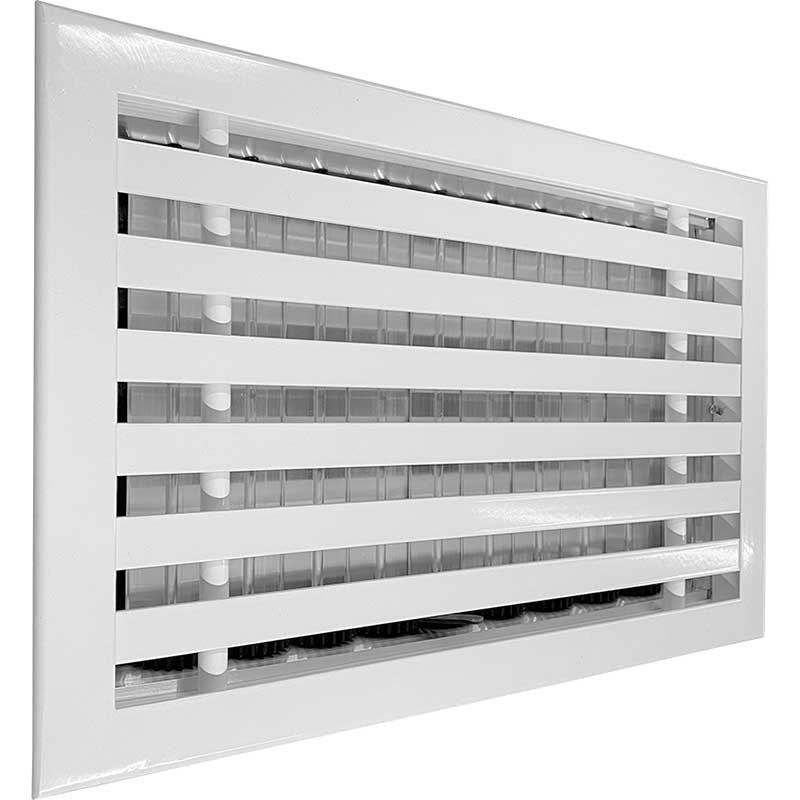

Внешняя сторона решетки

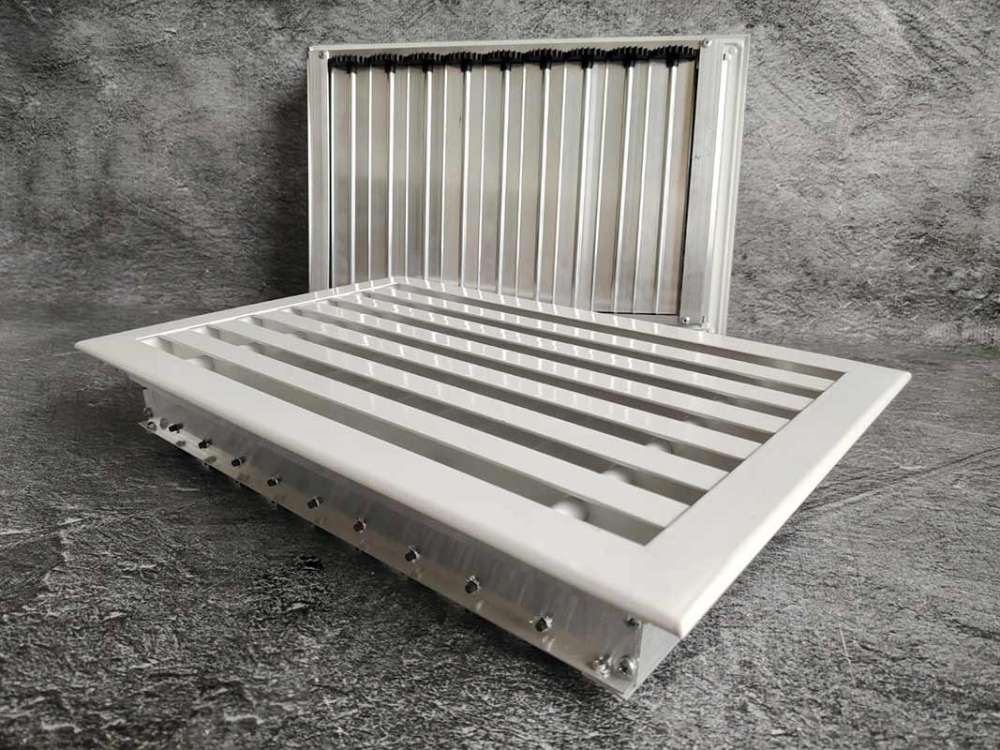

Внутренняя сторона решетки
Материалы изготовления
- При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018). При производстве БРВ используется оцинкованная сталь для рамки, алюминиевый профиль для лопаток и пластиковые комплектующие (шестеренки и втулки).
- По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. БРВ поставляется без покрытия.
Монтаж
Монтаж решеток с БРВ осуществляется с помощью саморезов через лицевую часть рамки.
Минимальные рекомендуемые размеры 80х80 мм. Максимальные рекомендуемые размеры 2900х2500 мм.
Если ширина решетки превышает 300 мм, устанавливается полоса 12х3 мм во избежание провисания жалюзи.
Габаритно-посадочные размеры нерегулируемой решетки НЩТБ
АхВ размеры строительного проема
При стороне А > 300 мм устанавливается полоса 12х3 мм во
избежание провисания ламелей
Диаграмма для подбора типоразмера и определения аэродинамических характеристик
Пример заказа
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
