Описание вентиляционной решетки ОГРН-ГН

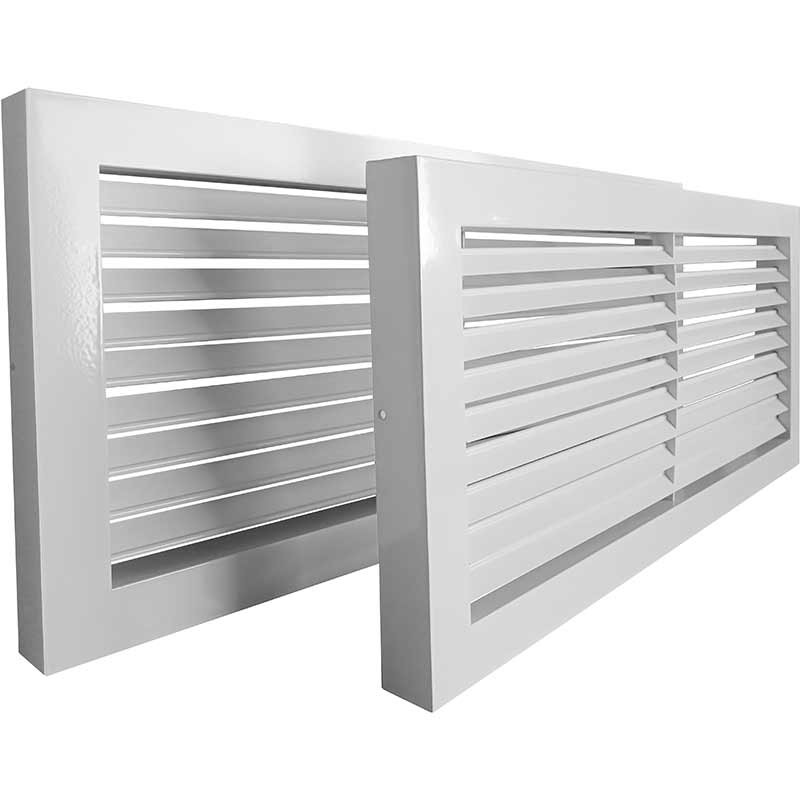

Однорядная нерегулируемая накладная решетка ОГРН-ГН используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для установки в стены, воздуховоды и потолочные проемы. Конструктивным отличием является накладной тип исполнения, ее рамка сделана без внешнего фланца. Решетка ОГРН-ГН накладывается на проем, либо полностью утапливается в проеме.

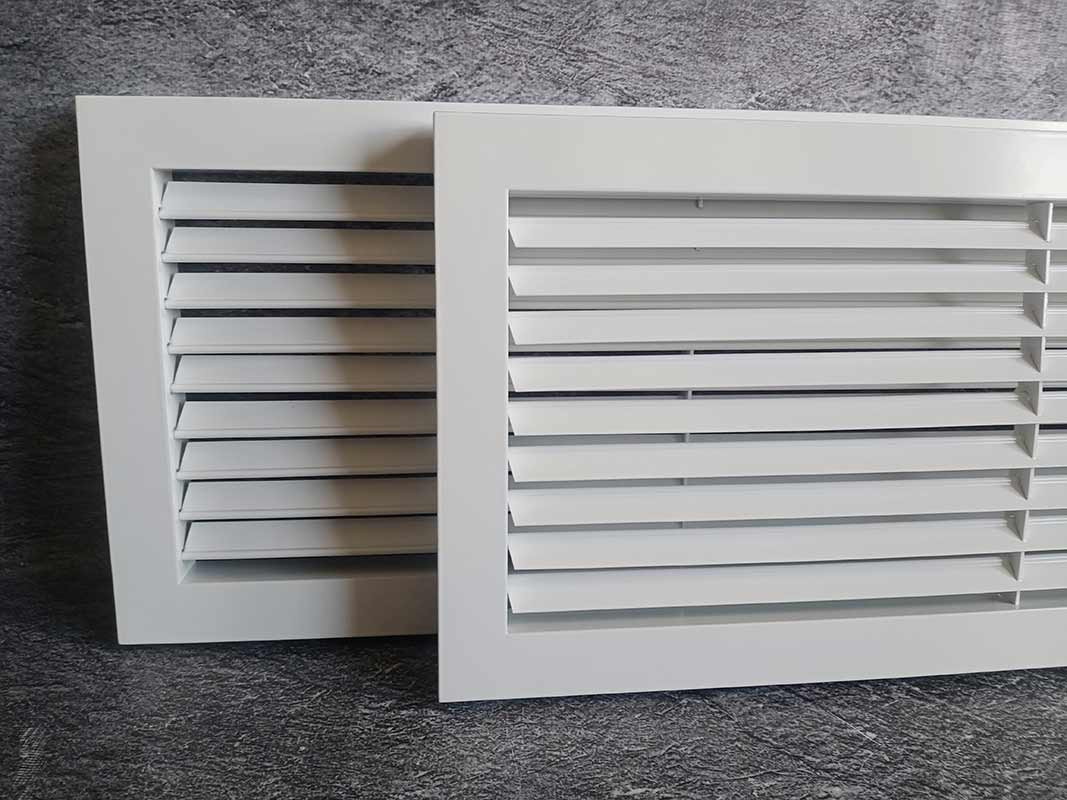

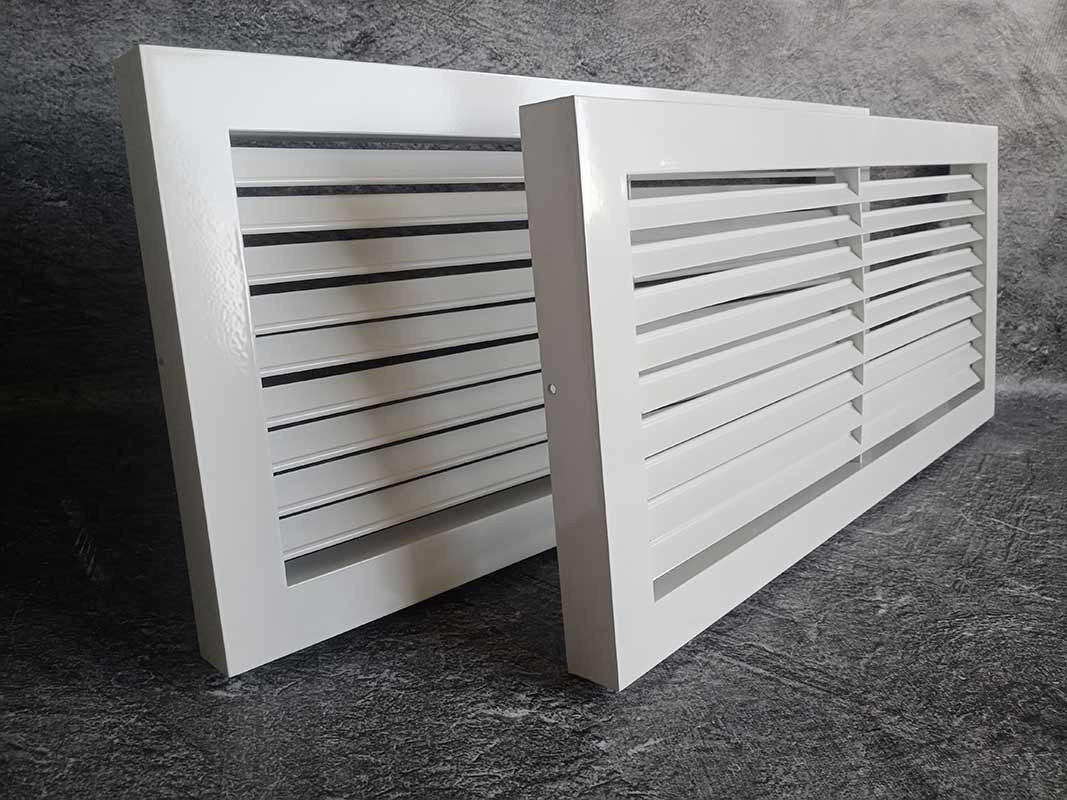

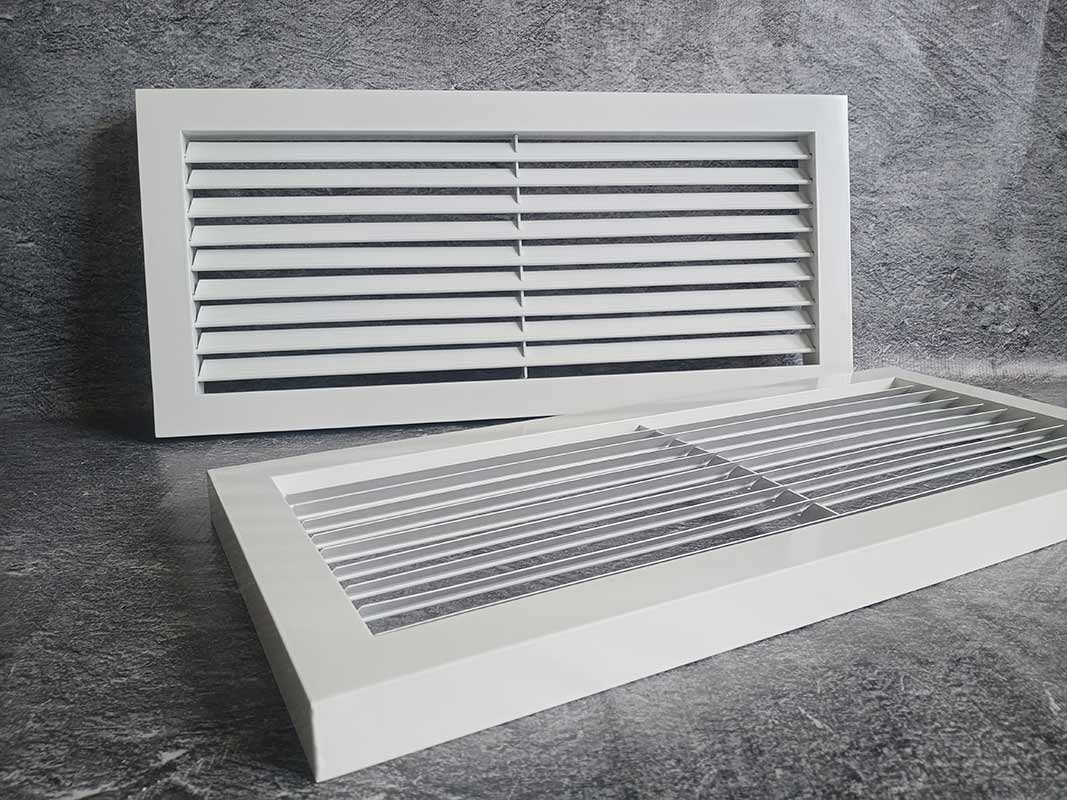

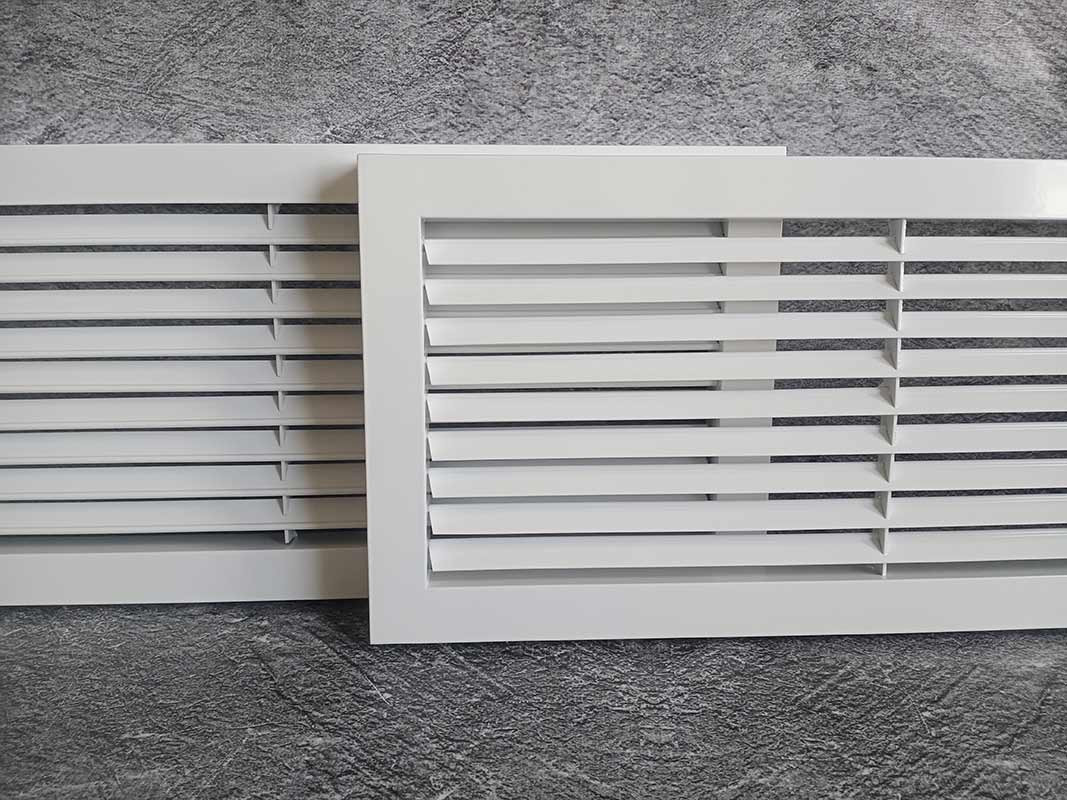

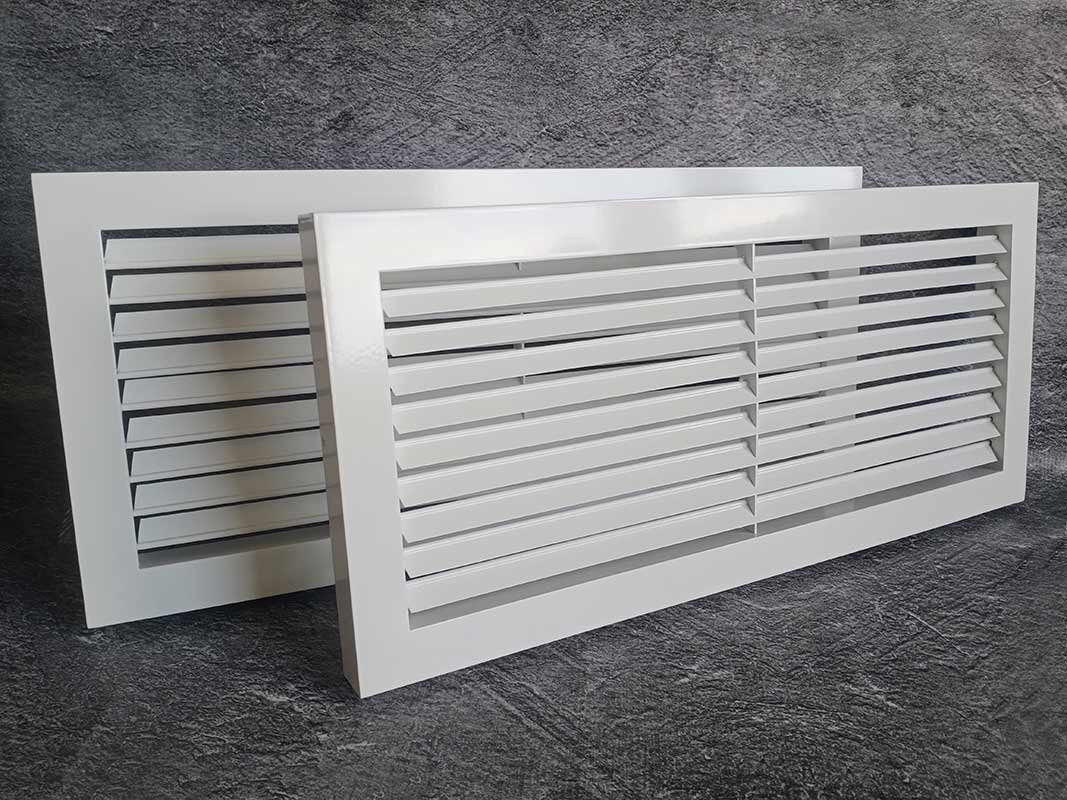

Решетка имеет рамку и горизонтально расположенные каплеобразные жалюзи, которые могут быть зафиксированы под углом 30˚, 45˚ и 90˚ специальной пластиной с вырезами, что исключает провисание жалюзи и повышает эстетический вид изделия. Жалюзи возможно расположить по типу 1 во внутреннюю сторону (ОГРН-ГН-1) и по типу 2 во внешнюю сторону (ОГРН-ГН-2).
Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 150х100 мм. Максимальные рекомендуемые размеры 2900х2000 мм.
Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия. Материалы изготовления. При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.
Размеры решетки ОГРН-ГН
