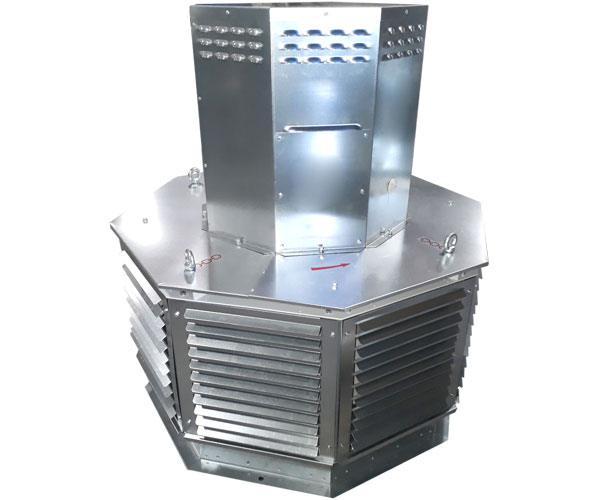

Крышный вентилятор ВКР-В-С
Вентиляторы крышные радиальные ВКР-В-С, ВКР-В/К-С предназначены для перемещения газо-паровоздушных смесей.
Вентиляторы ВКР-В/ДУ-С, ВКР-В/К/ДУ-С предназначены для перемещения газо-паровоздушных смесей или удаления возникших при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения (режим ДУ).
Исполнение вентиляторов:
- ВКР-В-С – взрывозащищенный;
- ВКР-В/К-С – взрывозащищенный, коррозионностойкий;
- ВКР-В/ДУ-С – взрывозащищенный, режим ДУ;
- ВКР-В/К/ДУ-С – взрывозащищенный, коррозионностойкий, режим ДУ.
Вентилятор предназначен для применения во взрывоопасных зонах класса 1 и 2, категории IIA и IIB, группы Т1…Т4 (классификацию – см. ГОСТ 30852.9-2002, ГОСТ 30852.11-2002, ГОСТ IEC 60079-10-1 2011, ГОСТ Р МЭК 60079-20-1-2011) в соответствии с присвоенной маркировкой взрывозащиты, ГОСТ 31441.1-2011, ГОСТ 30852.13-2002, ГОСТ IEC 60079-14-2011.
Взрывобезопасность вентилятора обеспечена конструкционной безопасностью “с” – IIGbcT4 , применением искробезопасных пар материалов латунь (медь) – сталь, в местах возможного соприкосновения стационарных и вращающихся частей вентилятора, а также обеспечением соответствующих зазоров между вращающимися компонентами и корпусом вентилятора согласно ГОСТ Р 55026- 2012.
Электродвигатель вентилятора врывозащищенного исполнения, с видом взрывозащиты “d” взрывонепроницаемая оболочка. Ex маркировка электродвигателей должна соответствовать области применения, согласно ГОСТ IEC 60079-14-2011, регламентирующим применение электро-оборудования во взрывоопасных зонах.
Вентилятор предназначен для эксплуатации на открытом воздухе. В месте установки вентилятора среднее квадратическое значение виброскорости внешних источников вибрации не должно превышать 2 мм/с.
Вид климатического исполнения – У, категория размещения – 1, по ГОСТ15150.
Температура окружающей среды от – 45° С до + 40° С.
Вентиляторы также могут изготавливаться в исполнении УХЛ1 и Т1 по ГОСТ 15150, при комплектовании соответствующим электродвигателем.
Перемещаемая среда не должна содержать липких веществ, волокнистых материалов с содержанием пыли, иметь агрессивность по отношению к углеродистым сталям (к нержавеющим сталям, в случае коррозионностойкого исполнения) выше агрессивности воздуха и содержать другие твердые примеси в концентрации 3 не более 100 мг/м .
Средняя квадратическая виброскорость не более 6,3 м/с.
Предел огнестойкости при температуре перемещаемой среды:
- t = 400 C ……………2 часа, не менее (120 мин);
- t = 600 C ……………2 часа, не менее (120 мин).
