Назначение

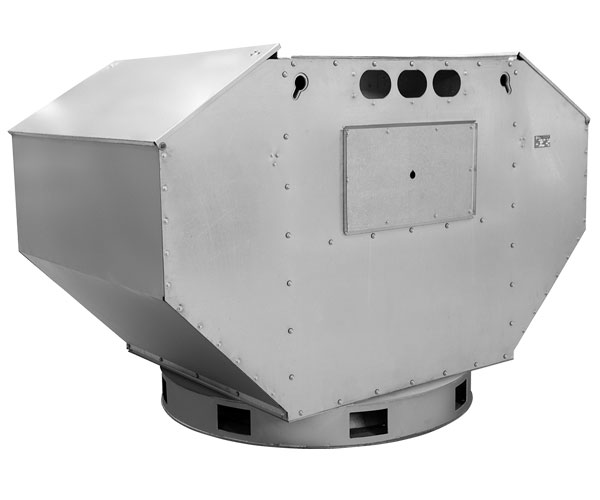

Крышные вентиляторы ВКРФ характеризуют низкое давление, факельный выброс, одностороннее всасывание. Это модификация вентилятора ВКР, так же имеющая 6 либо 9 обратно загнутых лопаток на рабочем колесе, отличающаяся от него факельным (вертикальным) выбросом воздушного потока. Для предотвращения утечки воздуха при неработающем устройстве в его конструкции предусмотрены карманы. В дополнительную комплектацию вентиляторов ВКРФ входят стаканы, клапаны, поддоны.
Оптимальная работа вентиляторов этого типа обеспечивается без устройства сети воздуховодов, устанавливают их на крышах сооружений.
Помимо этого ВКРФ помогают решать определенные санитарно-технические задачи, могут применяться с целью дымоудаления. Недопустимым считается использование ВКРФ в сочетании с технологическими установками, нагревающими газовоздушные массы до температуры самовоспламенения взрывоопасных веществ.
Общие сведения
• Низкого давления
• Одностороннего всасывания
• Количество лопаток рабочего колеса 6 или 9
• Назад загнутые лопатки
• Выброс потока воздуха вверх – «факельный выброс»
• Карманы вентилятора предотвращают утечку воздуха в выключенном состоянии
• Вентиляторы ВКРФ могут комплектоваться стаканами, клапанами к стаканам и поддонами.
Основные выпускаемые типоразмеры
Условия эксплуатации вентилятора ВКРФ
С учетом технических, эксплуатационных параметров ВКРФ разных модификаций их эксплуатация рекомендована в климатических зонах с умеренным либо тропическим климатом, при внешних температурах от -40 до +40°С градусов, 2-3-я категории размещения.
Основные варианты изготовления
| индекс | назначение и материалы |
| — | Общепромышленное исполнение, материал — углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
