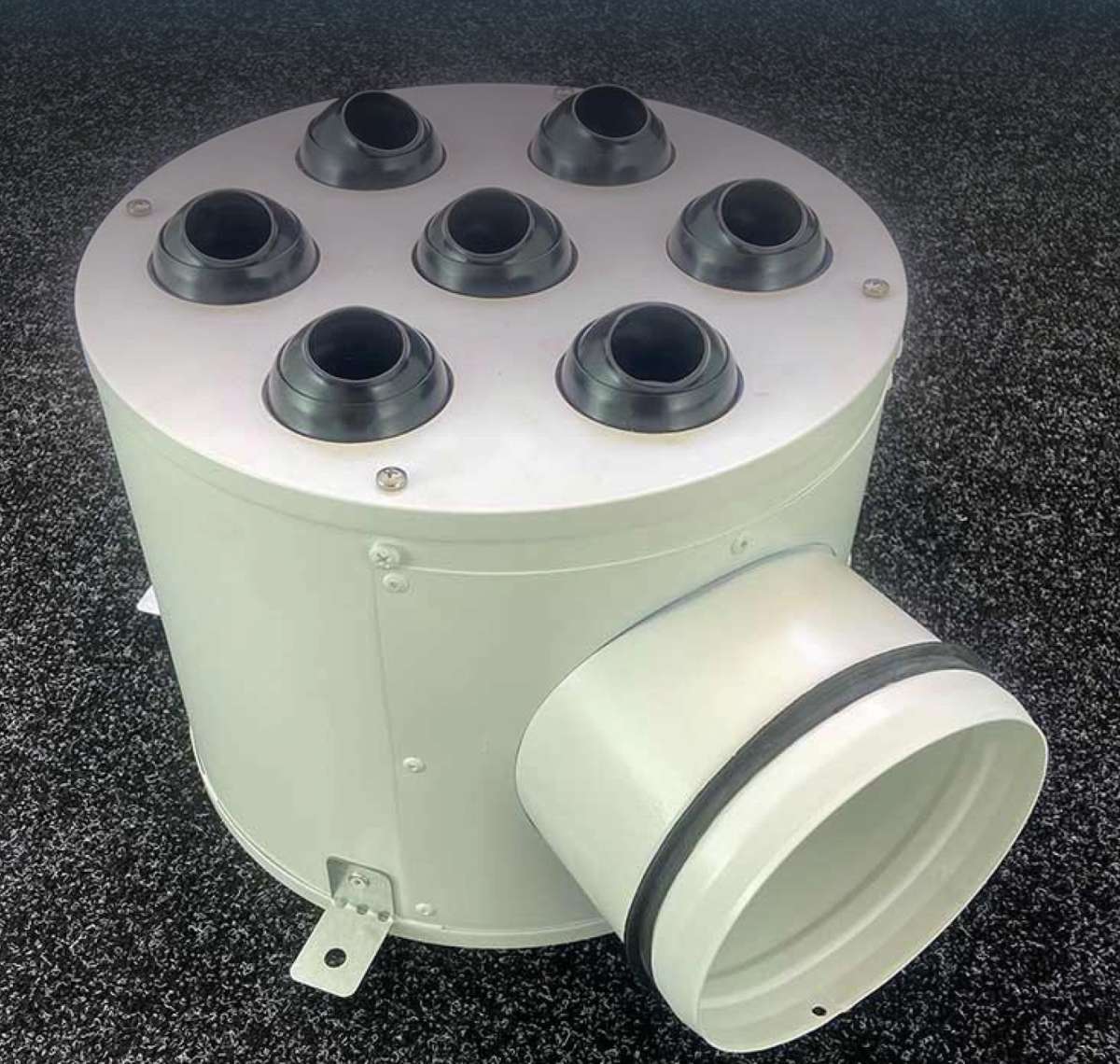

Круглый сопловый воздухораспределитель SDK

Сопловые панельные воздухораспределители 1SDP, 2SDP, SDKприменяются в системах вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).

Конструкция воздухораспределителей представляет собой панели квадратной формы (1SDP), прямоугольной формы (2SDP) или круглой формы (SDK) с поворотными сопловыми ячейками, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Изделия прямоугольной формы возможно изготавливать без КСД, только воздухораздающую панель с сопловыми ячейками.

Каждая сопловая ячейка имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии.

При повороте сопел параллельно в одну сторону на угол α от геометрической оси панели (схема 1) суммарный воздушный поток отклоняется на тот же угол α. При этом дальнобойность потока не изменяется.

При повороте сопел в разные стороны на угол от 0° до 30° от геометрической оси панели (схема 2) суммарный воздушный поток распределяется вдоль оси панели, а его дальнобойность в зависимости от угла поворота уменьшается до 2,5 раз. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.

КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1SDP-R, 2SDP-R, SDK-R дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ.

Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

Материалы изготовления

Воздухораспределители полностью изготавливаются из листовой оцинкованной стали. Изготовление сопел из стали позволяет использовать изделия при повышенном температурном режиме. Покраска осуществляется порошковым методом в цвета по международной шкале RAL, по умолчанию в белый цвет RAL 9016. В квадратных и прямоугольных воздухораспределителях окрашивается только лицевая панель, камера поставляется без покрытия. Круглые воздухораспределители окрашиваются полностью.

Схемы приточных струй сопловых воздухораспределителей

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Конструкция панельного воздухораспределителя 1SDP

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Габаритно-посадочные размеры воздухораспределителей 1SDP

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Данные для подбора воздухораспределителей 1SDP, 1SDP-R при подаче воздуха в помещение.
Вид струи: 1 – односторонняя, 2 – двух- и четырехсторонняя

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

При настилании струи на поверхность ее дальнобойность увеличивается в 1,4 раза.
В воздухораспределителях с регулятором расхода SDK-R значения ΔPП (из таблицы и графика) корректируются:

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Аэродинамические и акустические характеристики 1SDP, 1SDP-R при подаче воздуха в помещение

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Габаритно-посадочные размеры воздухораспределителей 2SDP

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Характеристики воздухораспределителей 2SDP, 2SDP-R

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Данные для подбора воздухораспределителей 2SDP, 2SDP-R при подаче воздуха в помещение.
Вид струи: 1 – односторонняя, 2 – двух- и четырехсторонняя

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

При настилании струи на поверхность ее дальнобойность увеличивается в 1,4 раза.
В воздухораспределителях с регулятором расхода SDK-R значения ΔPП (из таблицы и графика) корректируются:

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Аэродинамические и акустические характеристики 2SDP, 2SDp-R при подаче воздуха в помещение

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Габаритно-посадочные размеры круглых воздухораспределителей SDK

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Данные для подбора воздухораспределителей SDK, SDK-R при подаче воздуха в помещение

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

При настилании струи на поверхность ее дальнобойность увеличивается в 1,4 раза.
В воздухораспределителях с регулятором расхода SDK-R значения ΔPП (из таблицы и графика) корректируются:

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Аэродинамические и акустические характеристики SDK, SDK-R при подаче воздуха в помещение

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Монтаж

Воздухораспределители устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.

Монтаж к строительным конструкциям производится с помощью металлических тросов (европодвесы) или резьбовых штанг (шпилек). Для удобства монтажа на камере статического давления имеются адаптивные крепления.

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Монтаж панельных воздухораспределителей в свободном пространстве

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Монтаж панельных воздухораспределителей к потолку типа “Армстронг”

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Монтаж панельных воздухораспределителей к ГКЛ

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Монтаж панельных воздухораспределителей к ГКЛ

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР

Пример заказа

Круглый воздухораспределитель с регулируемыми ячейками ЯКВР
