Круглый диффузор с вихревой панелью 1АКЗ
Диффузоры закручивающие 1АКЗ предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха Δt0≥5°C (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.). Диффузоры 1АКЗ могут использоваться также и для удаления воздуха из помещений.

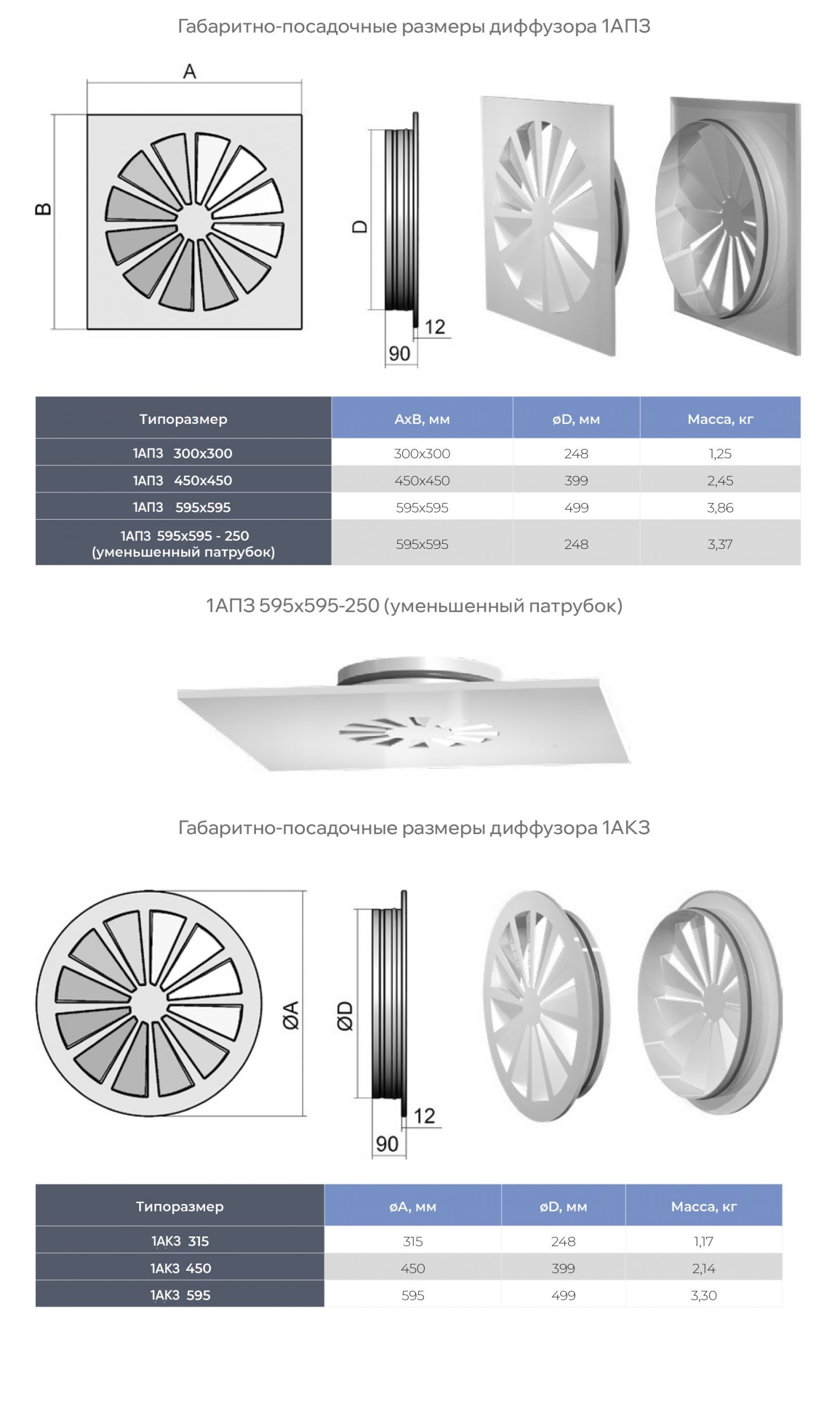

Конструкция диффузоров представляет собой панель круглой формы с закручивающими лопатками с заданным углом и присоединительным патрубком круглого сечения на тыльной стороне диффузора.
Диффузоры устанавливаются на отводах круглых воздуховодов при открытой прокладке или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения.
Материалы изготовления
- Диффузоры изготавливаются из стали
- Окрашиваются методом порошкового напыления в белый цвет по умолчанию (RAL 9016). По требованию возможна окраска в любой цвет по каталогу RAL.

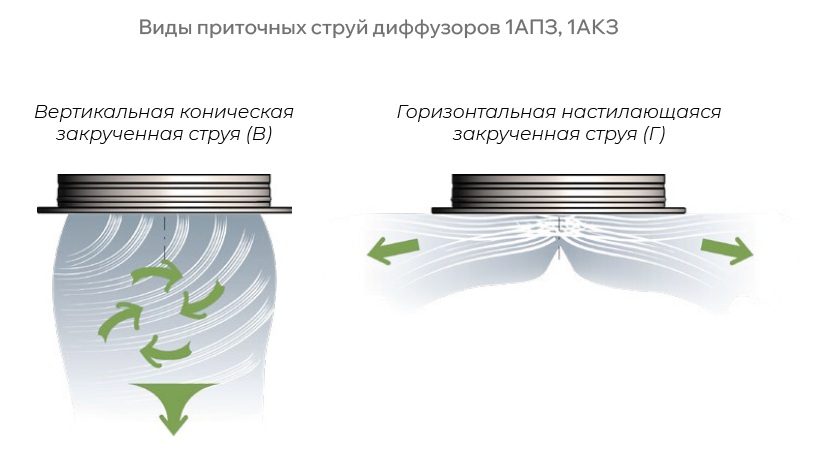

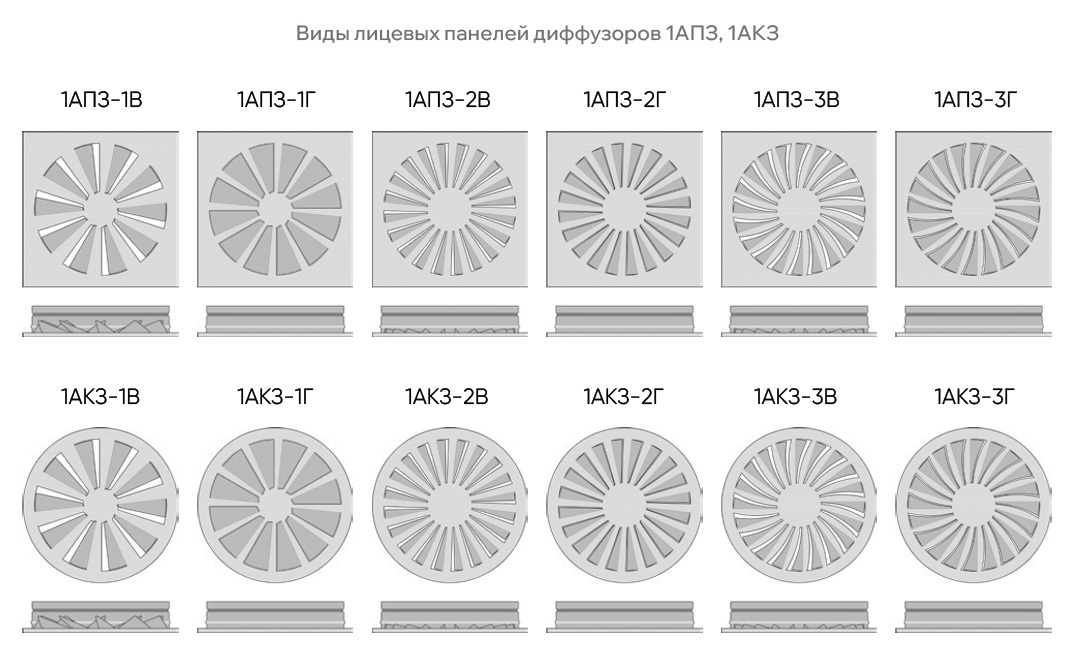

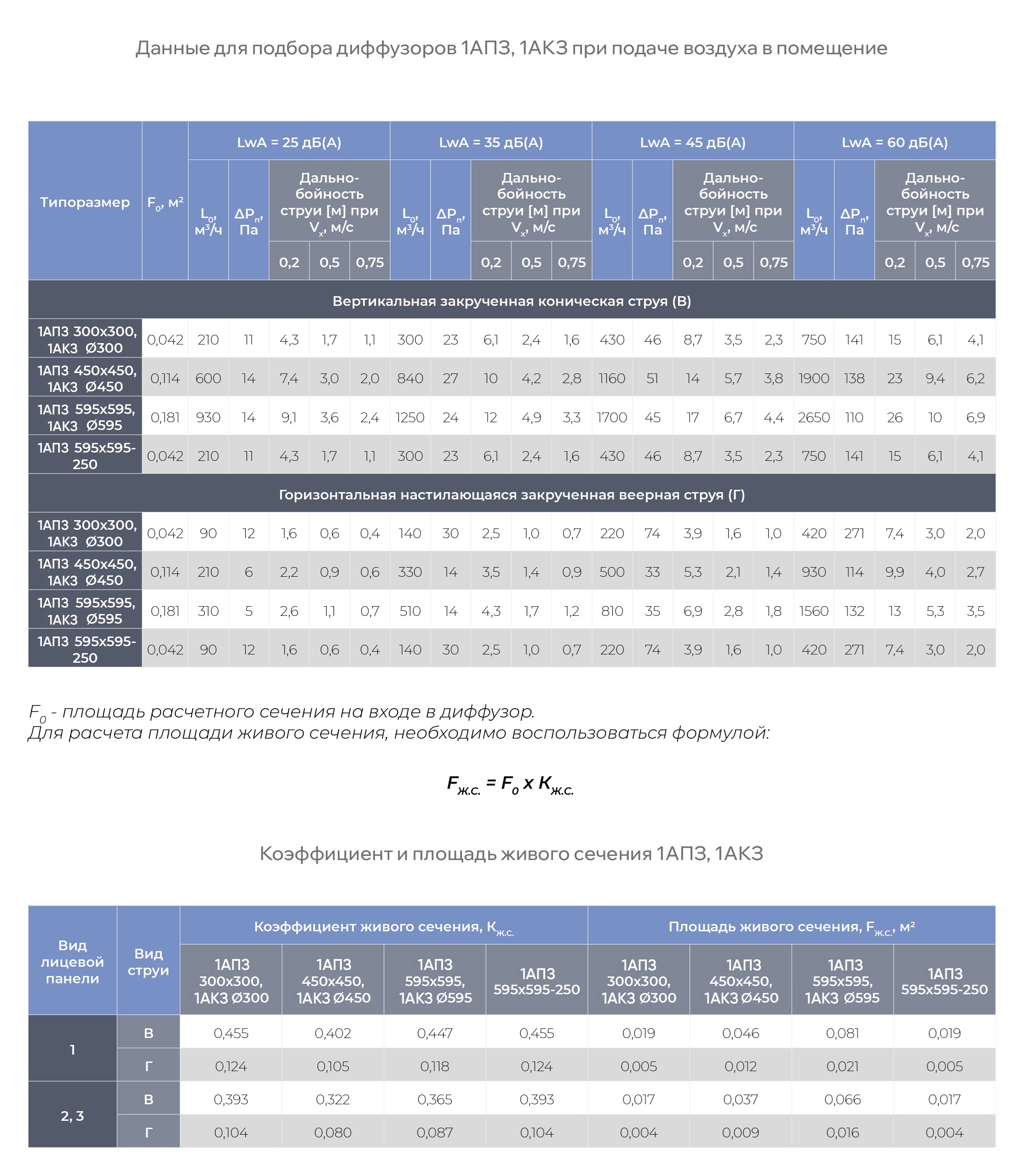

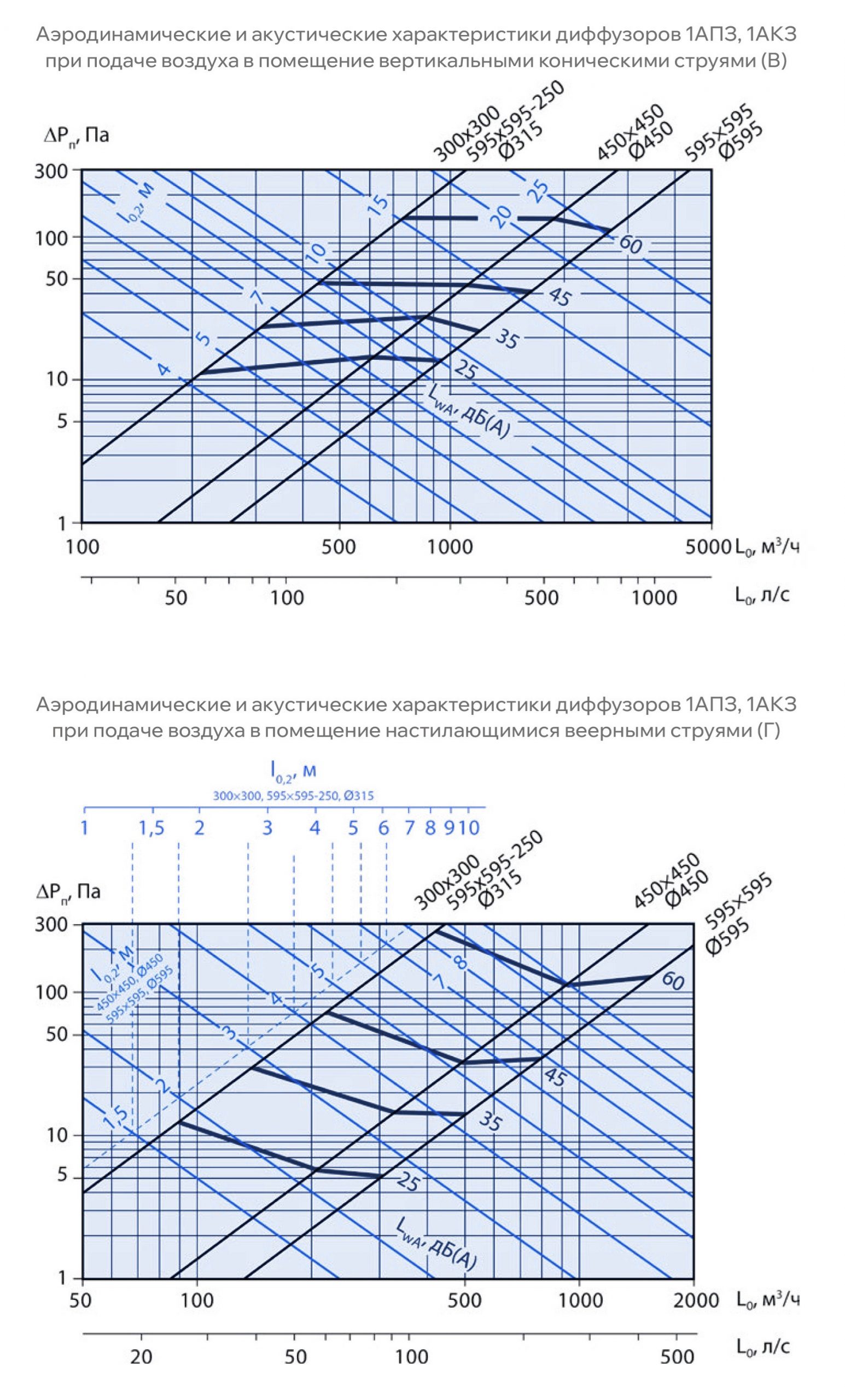

В зависимости от угла сгиба лопаток в лицевой воздухораспределительной панели возможна различная подача воздуха:
- вертикальной конической закрученной струей (В);
- горизонтальной настилающейся закрученной струей (Г).

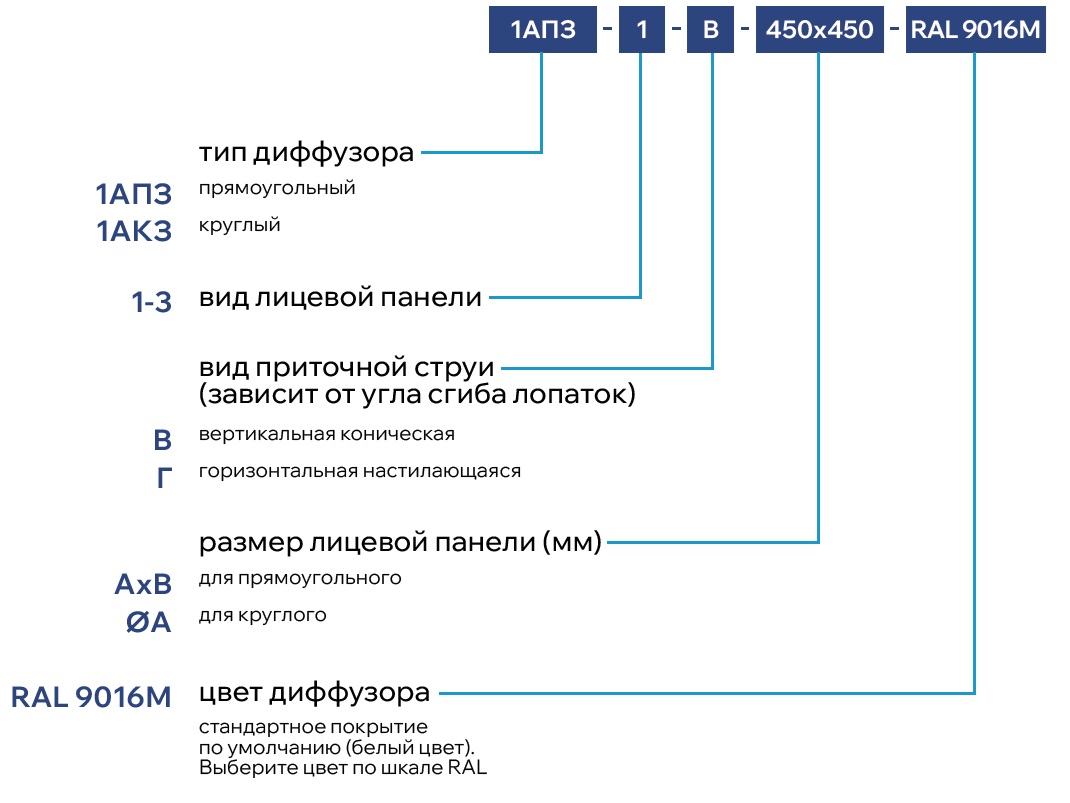

Пример заказа
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
При заказе диффузора с камерой статического давления определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.

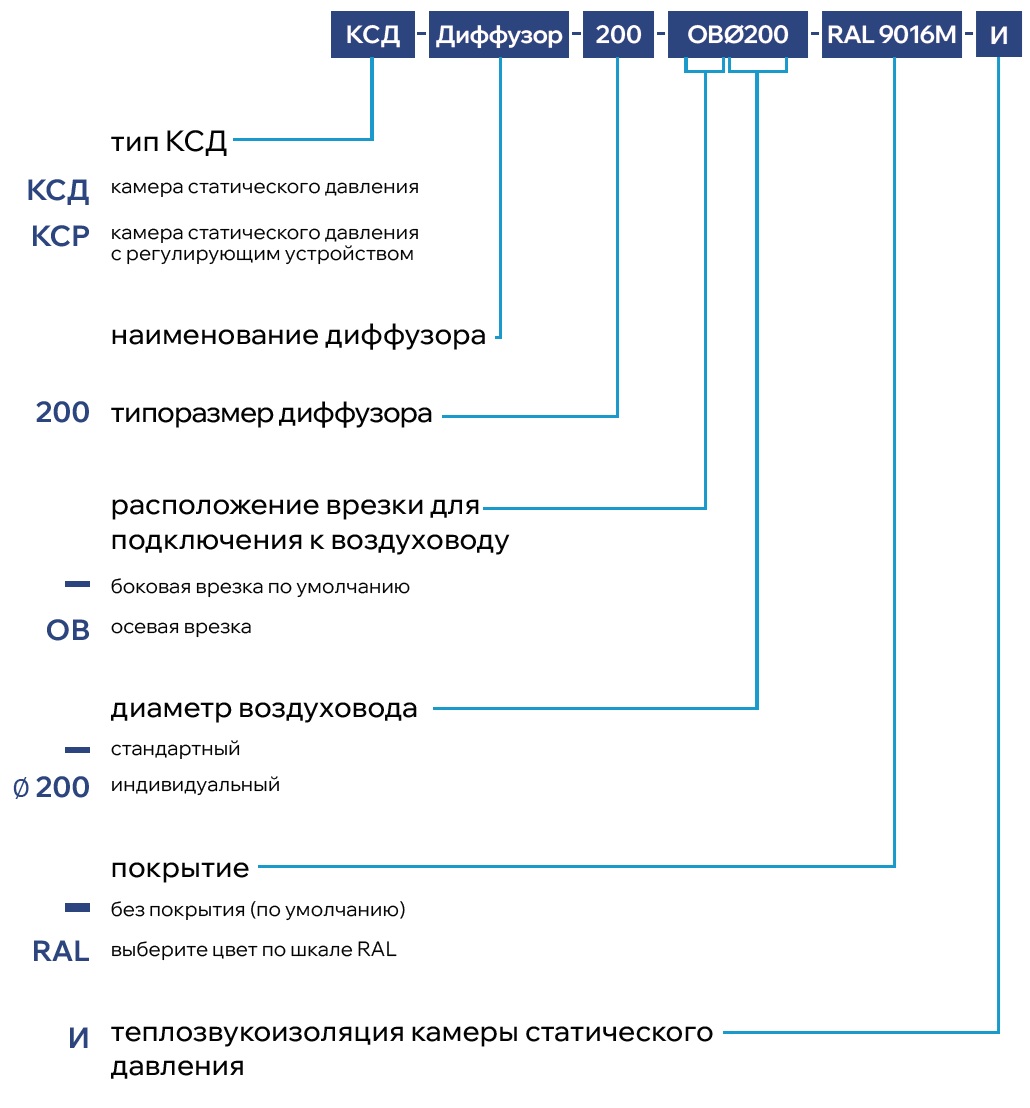

Пример заказа КСД к диффузору
