Линейка круглого канального оборудования СРК представлена в шести типоразмерах, производительностью от 50 до 1600 м³/час.
Преимущества использования круглой канальной группы:
- не требует места для монтажа. Монтаж в любом положении и ограниченном пространстве;
- ниппельное соединение – быстрый и герметичный монтаж;
- защита вентилятора встроенным термоконтактом;
- широкий диапазон мощностей электронагревателей: от 0,3 до 18 кВт;
- может оснащаться шкафом автоматики и узлом терморегулирования.
ВЕНТИЛЯТОР КАНАЛЬНЫЙ КРУГЛЫЙ ВК
Вентилятор канальный круглый применяется в системах приточно-вытяжной вентиляции промышленных и общественных зданий. Компактен и легко монтируется в любом положении.
Вентилятор канальный круглый предназначен для перемещения невзрывоопасных газовых сред с температурой не выше 60 °С, содержащих твердые примеси не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-й категории размещения по ГОСТ 15150-69, с температурой окружающей среды до +40°С.
Скорость вентилятора можно регулировать с помощью бесступенчатого симисторного регулятора скорости или трансформаторного регулятора скорости.
Корпус изготовлен из оцинкованной стали. Для увеличения герметичности корпуса его части имеют специальные отбортовки. Корпус имеет минимальную длину фланцев 25 мм для правильного крепления к воздуховодам.
Используется двигатель с внешним ротором с рабочим колесом с назад загнутыми лопатками. Вентилятор устанавливается непосредственно в воздуховодах круглого сечения. Допускается монтаж под любым углом относительно оси вентилятора, а также во влажных помещениях. В комплекте поставляется монтажный кронштейн с винтами для быстрого и удобного монтажа вентилятора на стену или потолок.
Пример обозначения при заказе:
КЛАПАН ВОЗДУШНЫЙ ДЛЯ КРУГЛЫХ КАНАЛОВ КВ

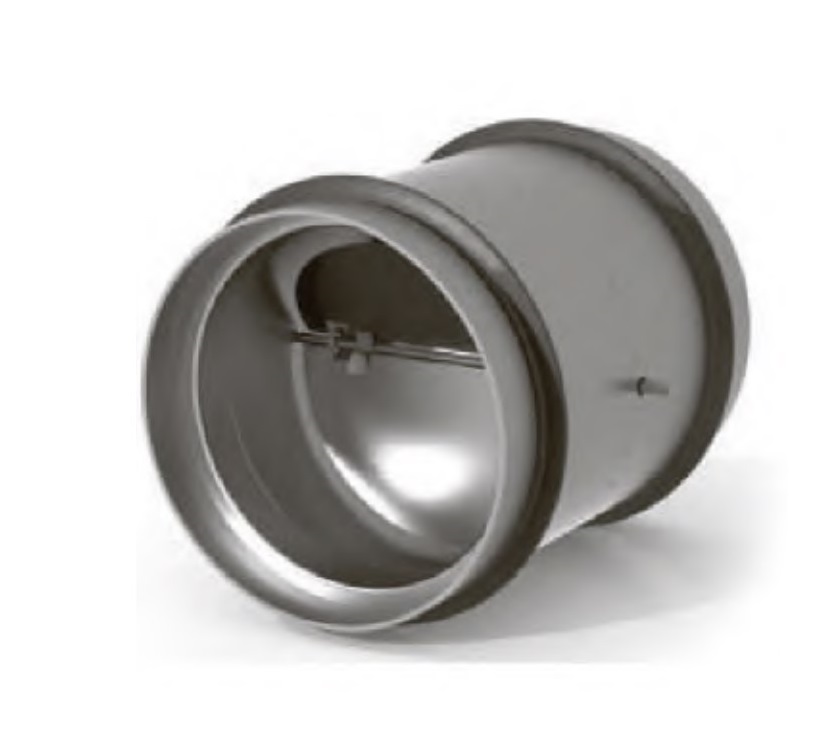

Клапан воздушный предназначен для перекрывания воздушных каналов и/или регулирования расхода воздуха. Заслонка клапана снабжена резиновым уплотнением, обеспечивающим плотное перекрывание канала. Корпус клапана снабжён резиновыми уплотнениями для подсоединения воздуховодов или других компонентов вентиляционной системы.
Управление воздушным клапаном осуществляется вручную с помощью рукоятки, позволяющей фиксировать заслонку в нужном положении или с помощью электрического привода.
Клапан сохраняет работоспособность и может эксплуатироваться вне зависимости от пространственной ориентации.
Корпус и заслонка клапана изготавливаются из стального оцинкованного листа.
Пример обозначения при заказе:
НАГРЕВАТЕЛЬ КАНАЛЬНЫЙ ЭЛЕКТРИЧЕСКИЙ ДЛЯ КРУГЛЫХ КАНАЛОВ НК-Э
• Нагреватель предназначен для нагрева воздуха в вентиляционных системах с управлением нагрева от внешнего регулятора типа Pulser, ТТС, термостата и т.п.
• Нагреватель может быть установлен горизонтально или вертикально. Соединительная коробка может быть расположена сверху и сбоку.
• Класс защиты IP 43.
• Нагреватели снабжены двумя термостатами: первый с автоматическим перезапуском, обеспечивает стандартную защиту нагревателя от перегрева, автоматически включаясь и выключаясь при достижении пороговой температуры (температура отключения +60°С), второй является аварийной защитой и после срабатывания требует ручного включения (температура отключения +100°С).
• Нагреватели изготавливаются в соответствии с ГОСТ 15150-69 климатического исполнения группы УХЛ 4 и должны размещаться в помещениях, защищенных от воздействия атмосферных осадков. Направление воздушного потока должно соответствовать стрелке, расположенной на нагревателе. Скорость воздуха в канале нагревателя должна быть не менее 1,5 м/с, а выходная рабочая температура не должна превышать +40°С. В случае несоблюдения данных условий возможно срабатывание защиты от перегрева.
Нагреватель канальный электрический для круглых каналов состоит из корпуса и коммутационной коробки, изготовленных из оцинкованного стального листа и стальных нагревательных элементов.
Падение давления на воздухонагревателе
Падение давления на воздухонагревателе зависит от скорости потока воздуха и количества рядов ТЭНов.
Температура поверхности элементов (ТЭНов)
Температура поверхности элементов (ТЭНов)Температура поверхности элементов (ТЭНов) зависит от скорости потока воздуха через нагреватель и коэффициента теплосъёма с поверхностей нагревателя.
Схемы электрических соединений:
Внимание!
Подключение и эксплуатацию нагревателей должны производить квалифицированные специалисты, имеющие допуск к работе
на электроустановках до 1000В.
Электропитание на нагреватель должно быть подано после включения вентилятора при достаточном потоке воздуха. Кабель электропитания должен соответствовать мощности воздухонагревателя. Автоматический выключатель также должен соответствовать мощности номинального потребляемого тока воздухонагревателя (см. таблицу)
Внешнее реле защиты должно быть с автоматическим возвратом в исходное положение. Корпус воздухонагревателя должен быть заземлён.
SK – Термостат защиты от перегрева с автоматическим возвратом, температура срабатывания +60°С;
ST – термостат защиты от перегрева с ручным возвратом, температура срабатывания +90°С;
К – контакт реле вентилятора
FU – предохранитель плавкий
KM – контактор, магнитный пускатель
QF – автоматический выключатель
Пример обозначения при заказе:
НАГРЕВАТЕЛЬ ВОДЯНОЙ ДЛЯ КРУГЛЫХ КАНАЛОВ НК-В
Нагреватель водяной предназначен для нагрева воздуха в системах воздушного отопления, вентиляции и кондиционирования воздуха различных конструкций.
Нагреватель водяной предназначен для эксплуатации в районах с умеренным и холодным климатом (УХЛ3 по ГОСТ 15150). Нагреватель водяной состоит из одного или более рядов медных трубок с внешним диаметром 12 мм, оребрённых теплообменными элементами в виде гофрированных пластин из алюминиевой фольги толщиной 0,12…0,25 мм.
Трубки объединены в группы, концы которых впаяны в коллекторы из стальных или медных труб, через которые осуществляется вход и выход теплоносителя. Для соединения с внешней системой на коллекторах имеются специальные патрубки, обеспечивающие резьбовое соединение.
Нагрев воздуха происходит при его прохождении через нагреватель в процессе взаимодействия с медными трубками и алюминиевыми пластинами. Конструкция нагревателя водяного позволяет обеспечить как прямоточную (направление движения воздуха и энергоносителя совпадают), так и противоточную (направление движения воздуха и энергоносителя противоположны) схемы подключения воды.
Типоразмеры фронтальных сечений нагревателя водяного ВОК соответствуют сечениям существующих воздуховодов. Присоединительные размеры соответствуют присоединительным размерам элементов канальной вентиляции (вентиляторы канальные, электронагреватели канальные, шумоглушители канальные и т.д.), что позволяет применять их для встраивания в существующие системы вентиляции или для замены импортных воздухонагревателей канальных.
Пример обозначения при заказе:
ШУМОГЛУШИТЕЛЬ ДЛЯ КРУГЛЫХ КАНАЛОВ ГШ
Шумоглушитель предназначен для поглощения турбулентных завихрений и аэродинамического шума в круглых каналах. Значительно снижает уровень шума в воздуховоде (см. таблицу). Шумоглушитель используется совместно со звукоизолированным вентилятором в тех случаях, когда требования по снижению уровня шума предъявляются не только к воздуховоду, но и к оборудованию в целом.
Шумоглушитель выполнен из оцинкованной стали со специальным звукопоглощающим материалом.
Устанавливается в круглых воздуховодах. Оснащён соединительными фланцами для удобства монтажа. Для максимального снижения уровня шума следует установить шумоглушитель непосредственно после вентилятора.
Пример обозначения при заказе:
ФИЛЬТР ДЛЯ КРУГЛЫХ КАНАЛОВ ФЛ-П
Корпус фильтра выполнен из оцинкованной стали. Фильтры устанавливаются в горизонтальных и вертикальных участках воздуховодов. Крышка крепится к корпусу на роликовых защёлках, что обеспечивает простой доступ к фильтрующему элементу. Корпус фильтра снабжён патрубками с уплотнителями для подсоединения компонентов вентиляционной системы. Фильтрующий элемент в стандартном исполнении имеет класс очистки EU4.
Фильтр предназначен для очистки приточного воздуха в обслуживаемых помещениях.
