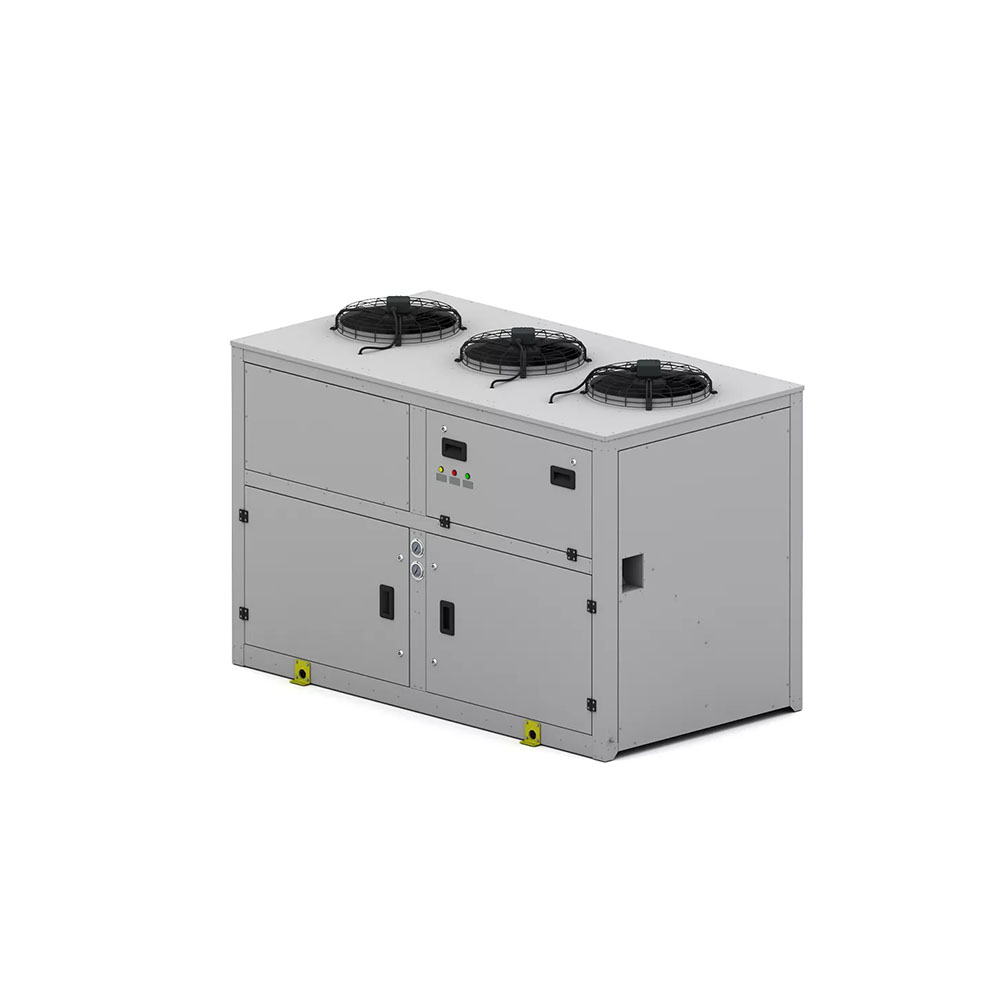

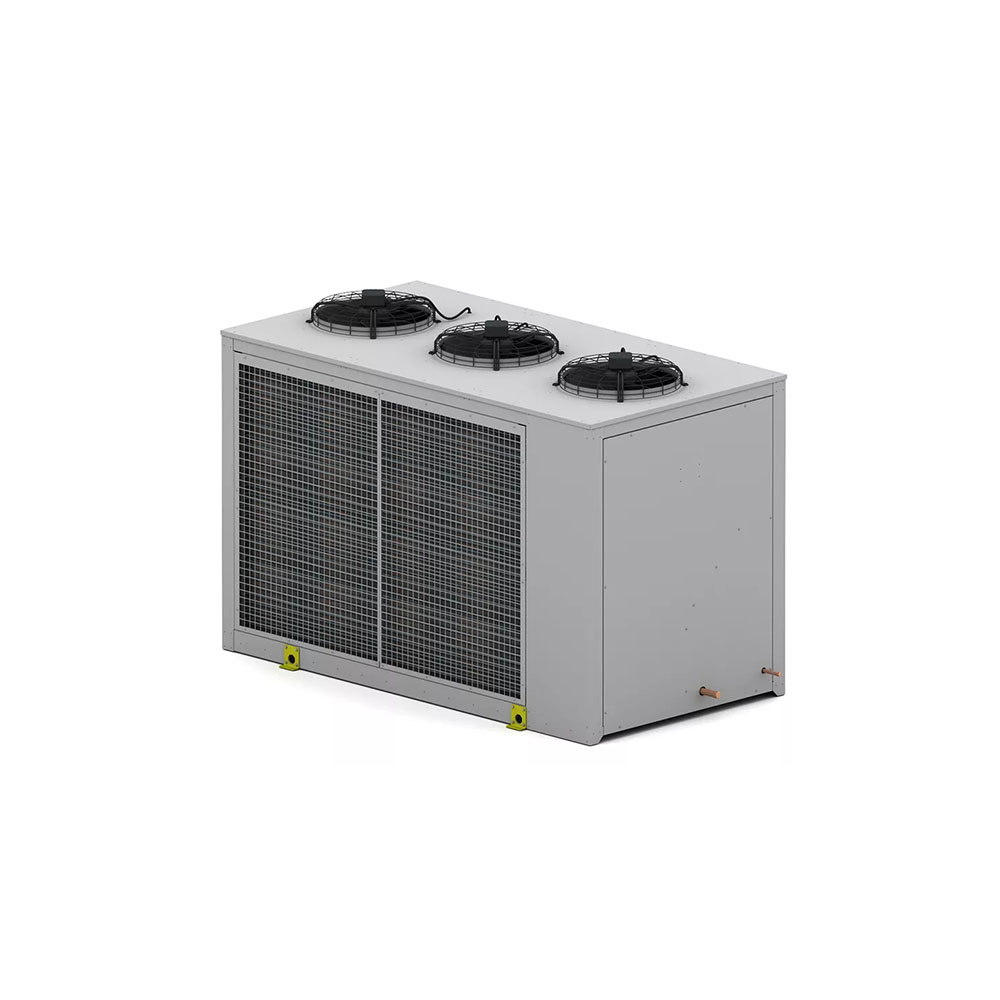

Описание ККБ МАКК-Т 310
Агрегаты МАКК-Т представляют собой компрессорно-конденсаторные блоки с реверсивным холодильным контуром (функция теплового насоса), что позволяет использовать данные агрегаты как на охлаждение, так и на обогрев.
ККБ с функцией теплового насоса МАКК-Т имеют широкий диапазон теплопроизводительности от 5 до 100 кВт, холодопроизводительности от 5 до 95 кВт и представляют собой энергоэффективное решение для отопления объектов, особенно актуальное в межсезонье.
Стандартно агрегаты МАКК-Т предлагаются со встроенным монтажным комплектом.
Основные компоненты
Корпус
Корпус агрегата МАКК-Т выполнен из оцинкованных стальных панелей с порошковым полиэфирным покрытием, устойчивых к воздействию внешних факторов. Компрессор и основные компоненты холодильного агрегата размещаются таким образом, чтобы облегчить работы по техническому обслуживанию и ремонту оборудования. Съёмные внешние панели теплового насоса МАКК-Т обеспечивают удобный доступ к компонентам установки. Силовой каркас увеличенной жесткости разработан с учетом безопасной транспортировки в российских дорожных условиях.
Компрессор
Высокоэффективные спиральные компрессоры с низким уровнем шума и внутренней тепловой защитой устанавливаются на резиновых виброопорах. Компрессоры стандартно поставляются с нагревателем картера.
Конденсатор воздушного охлаждения
Батарея конденсатора агрегата МАКК-Т изготовлена из медных труб и алюминиевых рёбер, обеспечивающих эффективный теплообмен. Большая теплообменная поверхность позволяет эксплуатировать тепловые насосы МАКК-Т при широком диапазоне температур наружного воздуха. В случае, если агрегат устанавливается в агрессивных средах, по запросу может быть произведена защитная обработка оребрения конденсатора.
Конденсатор со специальным гладким оребрением, без просечек, с большим шагом ламелей от 2,5 до 2,0 мм (выше стандартных для европейских норм 1,2 – 1,8 мм) устойчив к длительной работе в тяжелых условиях, легко очищается от загрязнений, устойчив к грязному городскому воздуху. Толщина оребрения 0,12 мм позволяет проводить очистку мойкой высокого давления без риска повреждения ламелей.
Осевые вентиляторы
Электродвигатели вентиляторов оснащены встроенной тепловой защитой. Конструкция лопастей обеспечивает низкий уровень шума. Каждый вентилятор оборудован защитной решёткой.
Холодильный контур
Контур хладагента включает в себя: фильтр-осушитель, смотровое стекло, предохранительный клапан на стороне высокого давления, предохранительные реле высокого и низкого давления, четырехходовой клапан, соленоидный вентиль.
Система автоматики
Релейная система автоматики агрегатов МАКК-Т обеспечивает высокую надежность системы управления, а также простоту эксплуатации и обслуживания.
Шкаф управления имеет степень защиты IP54.
Оборудование полностью собрано и испытано на заводе-изготовителе.
Климатическое исполнение
Агрегаты МАКК-Т стандартно изготавливаются в климатическом исполнении: У1 (хранение от -30°С до +50°С, эксплуатация от -5°С до +45°С в режиме охлаждения).
Акустические исполнения тепловых насосов МАКК-Т
- Стандартное
- Малошумное исполнение (опция АМ)
Технические характеристики
- Холодопроизводительность: 6 … 21 кВт;
- Теплопроизводительность: 7 … 25 кВт;
- Хладагент: R410A;
- 1 холодильных контура;
- Спиральные компрессоры;
- Встроенная система управления;
- 2 варианта исполнения по уровню шума.
