Описание

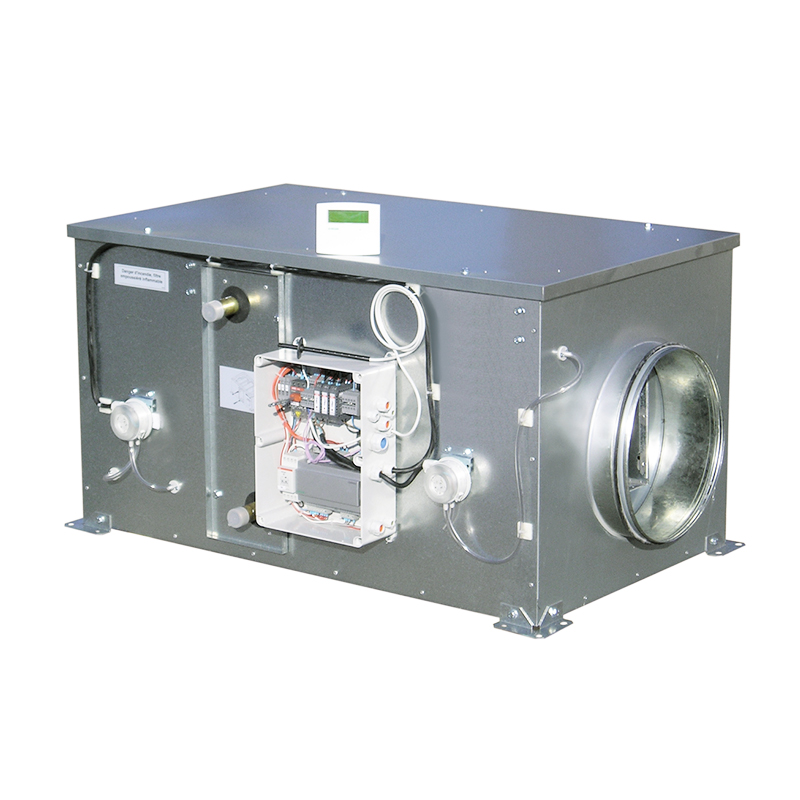

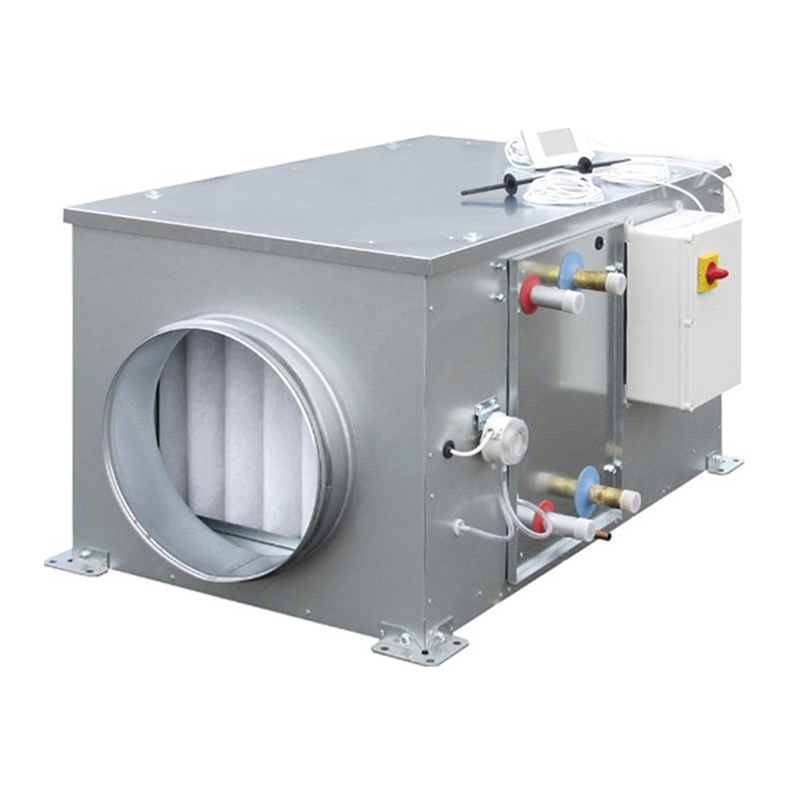

Компактные приточные установки серии CAIB предназначены для организации приточной вентиляции в небольших помещениях, таких как офисы, квартиры, коттеджи. Установки комплектуются встроенной системой автоматики с выносным пультом управления, обладают сбалансированной производительностью и низким уровнем шума.
Корпус установок изготавливается из оцинкованной листовой стали с теплозвукоизоляцией из негорючего стекловолокна толщиной 50 мм. Плотность изоляции 40кг/м3. Для удобства монтажа установки оснащаются четырьмя кронштейнами. Подсоединение к воздуховодам осуществляется при помощи круглых патрубков с резиновыми уплотнителями.
Все установки CAIB оснащаются вентиляторами свободного напора, с крыльчатками из оцинкованной стали, с электродвигателями постоянного тока и воздушными фильтрами класса G4.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Водяной воздухоохладитель:
– 4-х рядный водяной теплообменник с медными трубками и алюминиевым оребрением, собранный на раме из оцинкованной листовой стали;
– Правая сторона присоединения, если смотреть со стороны забора воздуха;
– Поддон для сбора конденсата из нержавеющей стали и каплеуловитель;
– 3-ходовой клапан (24В) с приводом с пропорциональным регулированием (0-10В). Клапан и привод поставляются в комплекте, но не установленными на оборудовании.
Характеристики
|
Материал
|
Металл |
|
Макс. расход воздуха (м3/ч)
|
4000 |
|
Присоединительный диаметр (мм)
|
400 |
|
Страна производитель
|
Испания |
|
Класс защиты IP
|
IP54 |
|
Ток (А)
|
2.6 |
|
Сигнализация о неисправности вентилятора
|
Да |
|
Класс изоляции двигателя
|
B |
|
Макс. площадь помещения, м2
|
1065 |
|
Оповещение о невозможности достижения заданного парам.
|
Да |
|
Режим пожара через внешний контакт
|
Да |
|
Сигнализация о потери связи между контрол. и пультом
|
Да |
|
Защита от замораживания теплообменника
|
Нет |
|
Журнал ошибок
|
Да |
|
Внешний проводной пульт с сенсорным дисплеем
|
Да |
|
Частота вращения (об/мин)
|
2580 |
|
Протокол MODBUS RTU (RS485)
|
Да |
|
BACNET через порт TCP/IP
|
Да |
|
Присоединительные размеры (мм)
|
0 |
|
Параметры электропитания
|
3ф+N-400В-50Гц |
|
Веб сервер через порт TCP/IP
|
Да |
|
Тип термозащиты
|
Встроенная |
|
Тип электродвигателя
|
EC |
|
Класс очистки
|
G4 |
|
Общая мощность (кВт)
|
1.1 |
|
Макс. хлодил. мощность (кВт)
|
8 |
|
Сервисный выключатель на щите управления
|
Да |
|
Клеммная коробка и контроллер внутри щита управления
|
Да |
|
Поддержание постоянного расхода воздуха (режим CAВ)
|
Да |
|
Регулирование расхода воздуха по внешнему сигналу 0-10
|
Да |
|
Изменение производительности согласно таймеру
|
Да |
|
Включение установки на макс. производ. по внеш. сигнал
|
Да |
|
Выключение установки по внешнему сигналу
|
Да |
|
Мощность двигателя (кВт)
|
1 |
|
Датчик температуры наружного воздуха
|
Да |
|
Габариты (ШхВхГ)
|
670x600x1120 |
|
Датчик температуры приточного воздуха
|
Да |
|
Вес (кг)
|
121 |
|
Накладной датчик температуры воды
|
Да |
|
Термостат режима «зима»/«лето» на подводящем патрубке
|
Нет |
|
Управление приводом воздушного клапана (опция)
|
Да |
|
Датчик наружного воздуха TG/K3 PT1000
|
Да |
|
Датчик температуры приточного воздуха TG/K3 PT1000
|
Да |
|
Пропорциональное управление электрическим возд.нагрев.
|
Нет |
|
Управ. производ. водяного теплооб. при помощи 3-х ход.
|
Да |
|
Фильтр
|
Да |
|
Толщина изоляции, мм
|
50 |
|
Управление мощностью нагрева при помощи 3-х ход. клап.
|
Да |
|
Уличное исполнение
|
Нет |
|
Комнатный датчик температуры TG-A1 PT1000
|
Опция |
|
Датчик температуры системы защиты от замораж PT1000
|
Да |
|
Сигнализация о загрязнении фильтров
|
Да |
|
Сигнализация о неисправности датчиков
|
Да |
|
Расположение автоматики
|
Снаружи |
