Клапаны противопожарные КПВ.02 (EI90)
Клапаны противопожарные комбинированные КПВ.02 (EI90) нормально открытые (НО) огнезадерживающие предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения.
Нормально закрытые (НЗ) клапаны КПВ.01 (в том числе дымовые) используются в системах противодымной вентиляции.
Применение клапанов осуществляется в соответствии с требованиями нормативных документов и специальных технических условий.
Предел огнестойкости клапанов КПВ.02 – EI 90:
- в режиме нормально открытого клапана при тепловом воздействии со стороны механизма привода;
- в режиме нормально открытого клапана при тепловом воздействии со стороны, противоположной расположению механизма привода;
- в режиме нормально открытого клапана при установке на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости;
- в режиме нормально закрытого клапана.
Клапаны КПВ.02 изготавливаются из оцинкованной стали.
По индивидуальным заказам корпус клапана КПВ.02 может быть изготовлен из углеродистой (с последующей окраской) или нержавеющей стали.
Клапаны противопожарные КПВ.02 выпускаются:
- “канального” типа с двумя фланцами (клапаны прямоугольного и круглого сечения) или с ниппельным соединением (клапаны круглого сечения), привод на данном типе клапанов устанавливается снаружи;
- “стенового” типа с одним присоединительным фланцем с внутренним размещением привода, данные клапаны изготавливаются прямоугольного сечения и отличаются от клапанов КДВ.01 стенового типа створкой заполненной термоизоляционным материалом.
Нормально открытые (НО) огнезадерживающие клапаны КПВ.02 (EI 90) комплектуются следующими типами приводов:
- электромагнитным приводом в комбинации с тепловым замком на 72ºС (или без него);

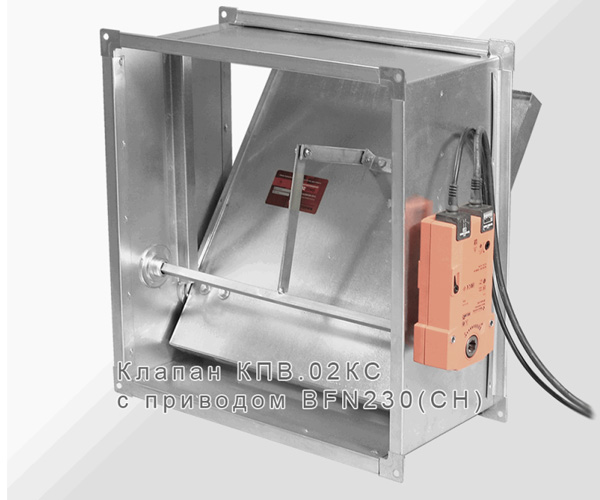

- электромеханическим приводом BELIMO (BF, BFL или BFN) в комбинации с терморазмыкающим устройством на 72ºС (или без него), а так же аналогичными приводами других производителей.
Нормально закрытые (НЗ), в том числе дымовые, противопожарные клапаны КПВ.02 (EI 90) комплектуются следующими типами приводов:
- электромагнитным приводом;

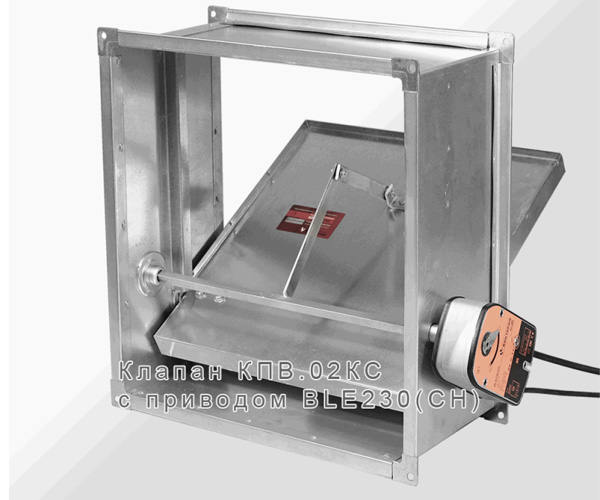

- реверсивными приводами BELIMO (BE или BLE), а так же аналогичными приводами других производителей.
Вид климатического исполнения противопожарных клапанов КПВ.02 – У3 по ГОСТ 15150-69.
Клапаны могут устанавливаться внутри помещений с температурой среды от от -30°С до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке. Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Схема конструкции клапана
