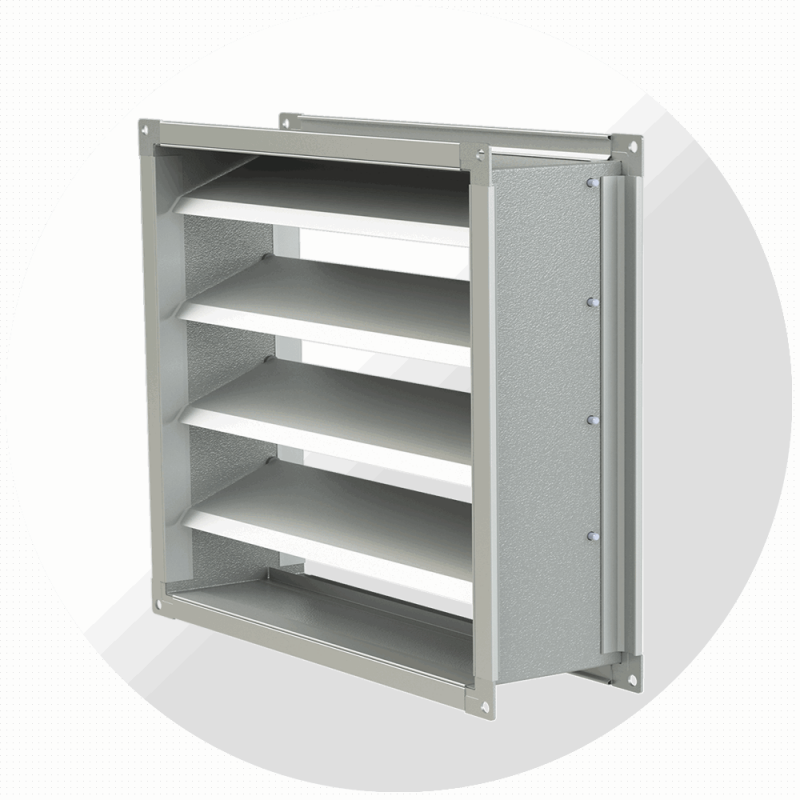

Клапаны обратные КО-ВРК
Клапан обратный для канального вентилятора предназначен для предотвращения обратного течения воздуха в вентиляционном канале при неработающем канальном вентиляторе.
Внутри клапана на горизонтальных осях расположены металлические лепестки. При включенном вентиляторе лепестки клапана поддерживаются в открытом состоянии под действием воздушного потока. После отключения вентилятора лепестки возвращаются в исходное положение и закрывают сечение клапана.
Клапан обратный КО-ВРК устанавливается только в горизонтальном участке воздуховода. Оси поворотных лепестков должны быть расположены горизонтально и направление открывания лепестков должно соответствовать направлению воздуха в участке воздуховода.
Присоединительные размеры КО-ВРК соответствуют присоединительным размерам канальных вентиляторов типа ВРК.

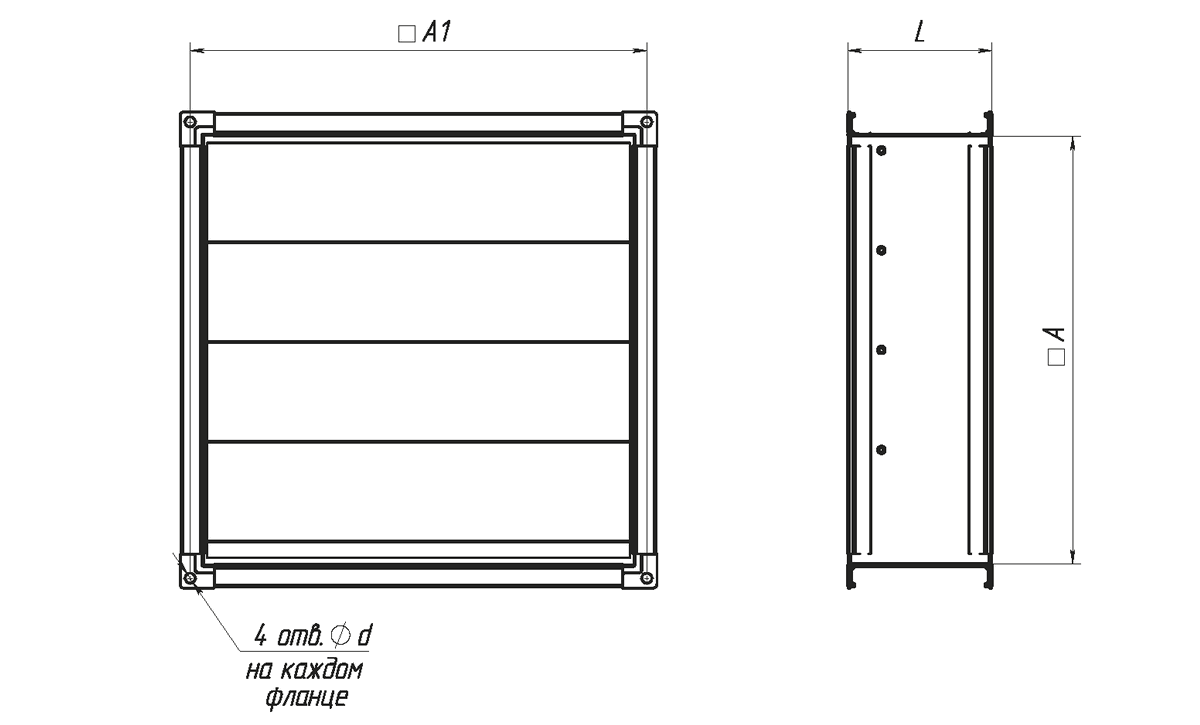

| КЛАПАНЫ ОБРАТНЫЕ КО-ВРК ДЛЯ ВЕНТИЛЯТОРОВ КАНАЛЬНЫХ ТИПА ВРК(Ш) | ||||
|---|---|---|---|---|
| Обозначение клапана |
Размеры, мм | |||
| A | A1 | d | L | |
| КО-ВРК-1,6 | 225 | 247 | 9 | 150 |
| КО-ВРК-1,8 | 250 | 272 | ||
| КО-ВРК-2,0 | 280 | 302 | ||
| КО-ВРК-2,25 | 315 | 337 | ||
| КО-ВРК-2,5 | 355 | 390 | 13 | |
| КО-ВРК-2,8 | 400 | 435 | ||
| КО-ВРК-3,15 | 450 | 485 | ||
| КО-ВРК-3,55 | 500 | 535 | 180 | |
| КО-ВРК-4,0 | 560 | 595 | ||
| КО-ВРК-4,5 | 630 | 665 | ||
| КО-ВРК-5,0 | 710 | 745 | ||
| КО-ВРК-5,6 | 800 | 835 | ||
| КО-ВРК-6,3 | 900 | 935 | ||
