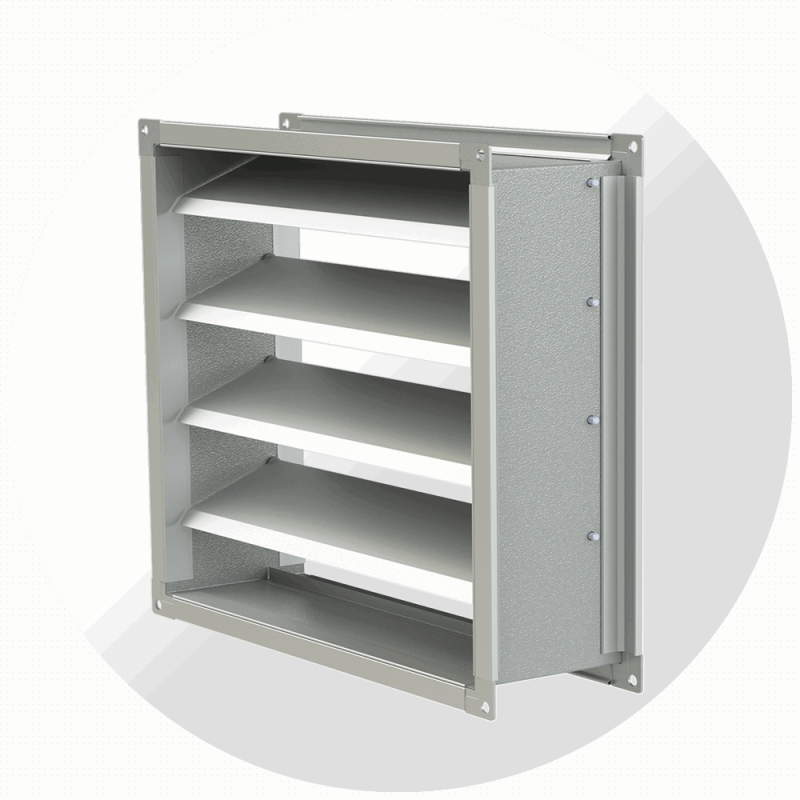

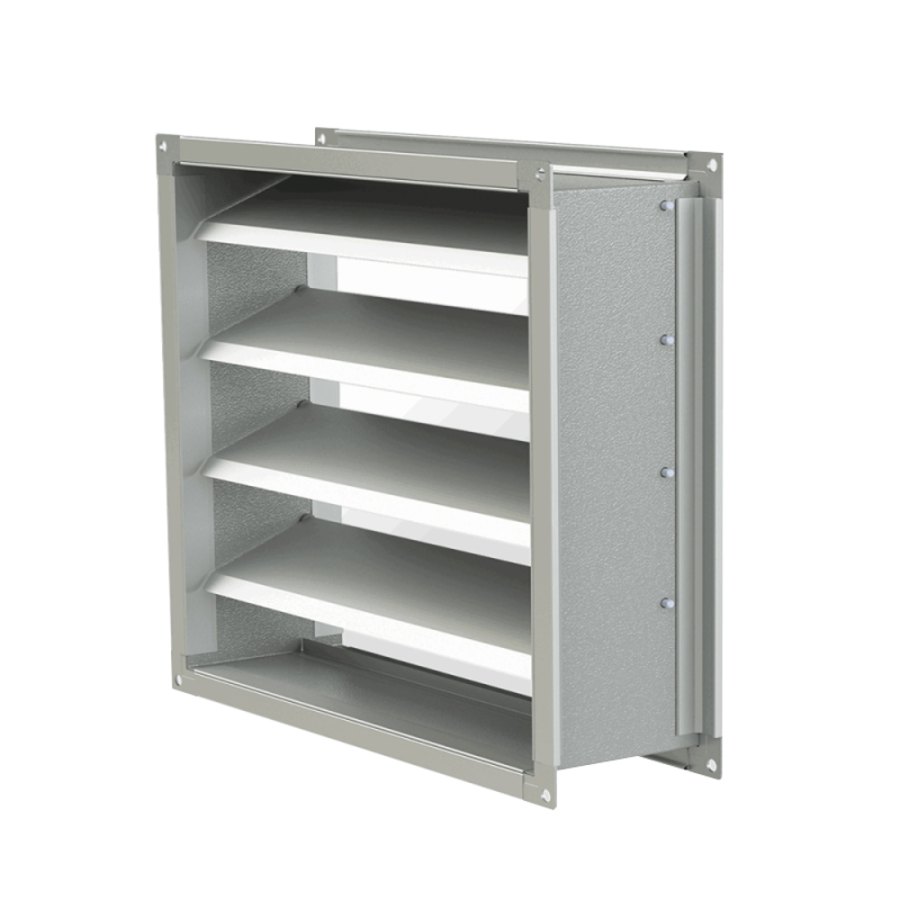

Клапаны обратные КО-ВКР
Клапан обратный для крышного вентилятора предназначен для предотвращения попадания атмосферного воздуха, невзрывоопасных газопаровоздушных смесей в обслуживаемые помещения после отключения вентилятора.
Внутри клапана расположены металлические лепестки. При включенном вентиляторе лепестки клапана поддерживаются в открытом состоянии под действием воздушного потока. После отключения вентилятора лепестки возвращаются в исходное положение и закрывают сечение клапана.
Клапан обратный крепится к корпусу вентилятора крышного ВКРС (ВКРВ) на резьбовые шпильки, расположенные на нижней плите крышного вентилятора.

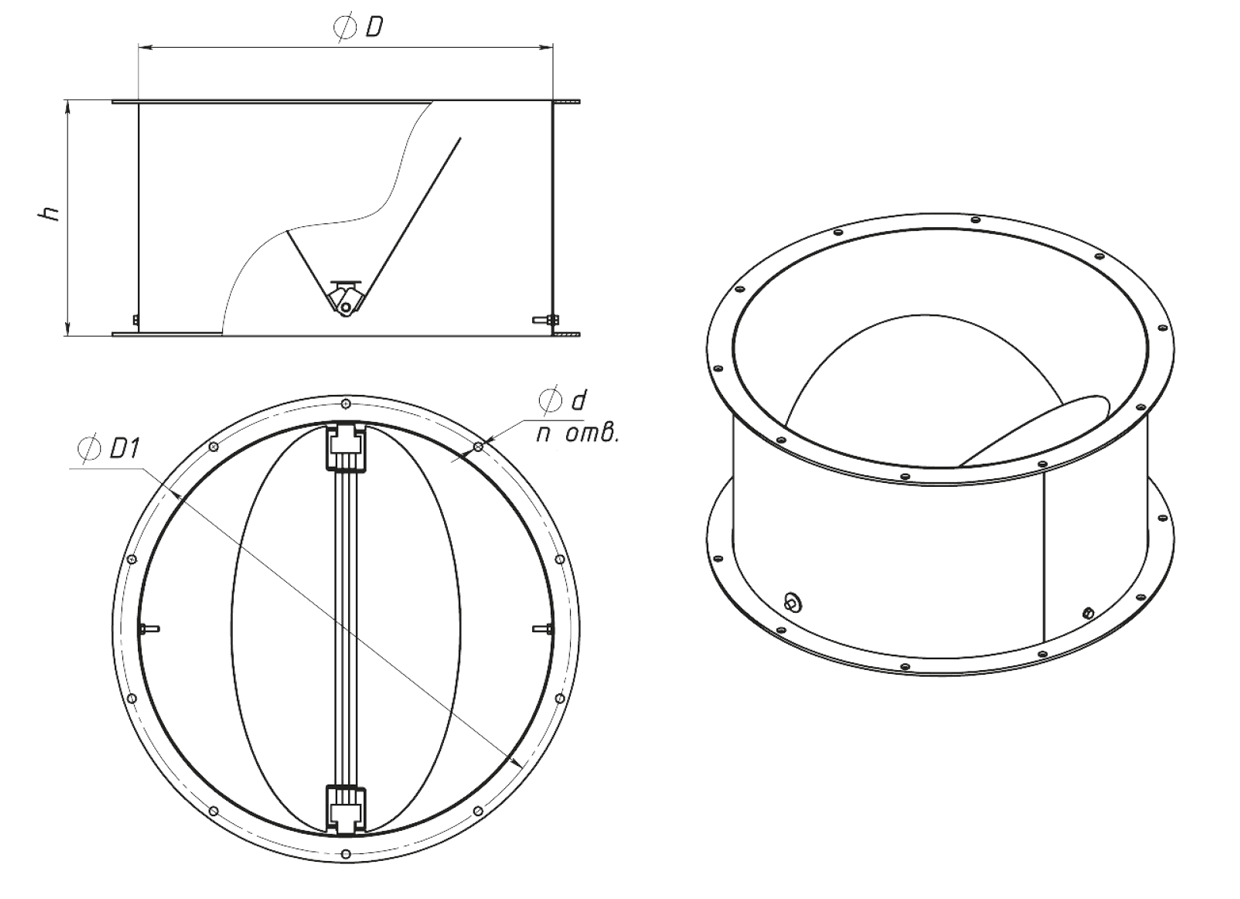

| КЛАПАНЫ ОБРАТНЫЕ КО-ВКР ДЛЯ ВЕНТИЛЯТОРОВ КРЫШНЫХ ТИПА ВКРС И ВКРВ | ||||||
|---|---|---|---|---|---|---|
| Обозначение клапана |
Размеры, мм | Масса, кг | ||||
| D | D1 | d | n | h | ||
| КО-ВКР-2,8 | 280 | 310 | 10 | 8 | 160 | 2 |
| КО-ВКР-3,15 | 315 | 345 | 180 | 2,7 | ||
| КО-ВКР-3,55 | 355 | 385 | 200 | 3,1 | ||
| КО-ВКР-4,0 | 400 | 430 | 225 | 4,9 | ||
| КО-ВКР-4,5 | 450 | 480 | 10 | 250 | 5,9 | |
| КО-ВКР-5,0 | 500 | 530 | 280 | 7 | ||
| КО-ВКР-5,6 | 560 | 590 | 315 | 8,4 | ||
| КО-ВКР-6,3 | 630 | 660 | 355 | 10,2 | ||
| КО-ВКР-7,1 | 710 | 740 | 12 | 400 | 12,9 | |
| КО-ВКР-8,0 | 800 | 830 | 450 | 17,1 | ||
| КО-ВКР-9,0 | 900 | 940 | 16 | 500 | 20,6 | |
| КО-ВКР-10,0 | 1000 | 1040 | 560 | 33,5 | ||
| КО-ВКР-11,2 | 1120 | 1165 | 13 | 18 | 630 | 42,1 |
| КО-ВКР-12,5 | 1250 | 1295 | 710 | 51,4 | ||
| КО-ВКР-14,0 | 1400 | 1448 | 22 | 800 | 63,1 | |
