Описание

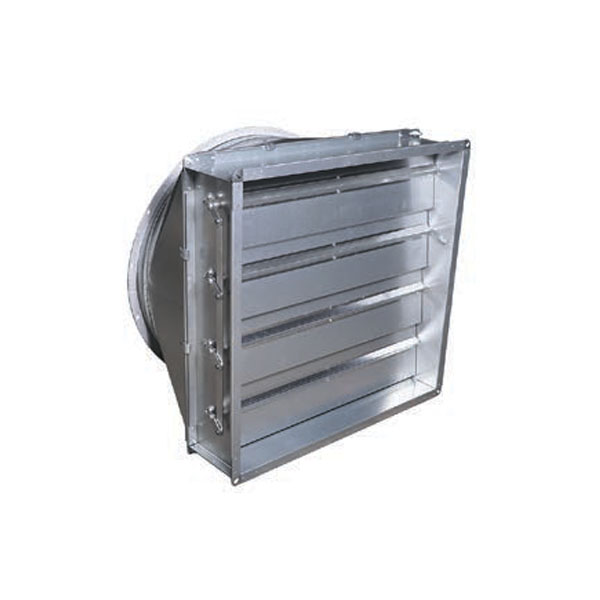

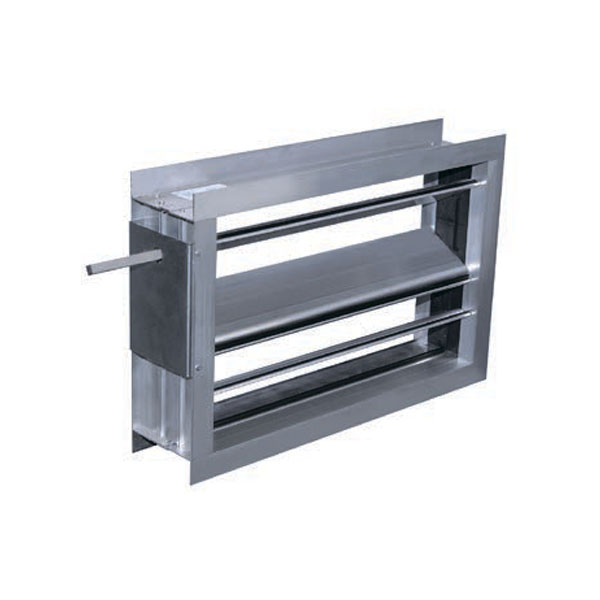

Клапаны лепестковые предназначены для установки на нагнетательной стороне осевых вентиляторов типа ВО с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов. Изготавливаются из оцинкованной стали.
Характеристики
Габаритные и присоединительные размеры (мм)
|
Марка клапана |
№ вентилятора |
Размеры |
n (кол-во отверстий на фланцах |
Масса, кг |
||||||
|
B |
B1 |
B2 |
D |
D1 |
D2 |
C |
||||
|
Клапан КЛ – 4,0 |
4,0 |
400 |
430 |
460 |
408 |
434 |
458 |
502 |
8 |
11,1 |
|
Клапан КЛ – 4,5 |
4,5 |
450 |
480 |
510 |
453 |
479 |
503 |
502 |
8 |
12,9 |
|
Клапан КЛ – 5,0 |
5,0 |
500 |
530 |
560 |
508 |
534 |
558 |
502 |
16 |
14,3 |
|
Клапан КЛ – 5,6 |
5,6 |
560 |
590 |
620 |
563 |
589 |
613 |
502 |
16 |
16,0 |
|
Клапан КЛ – 6,3 |
6,3 |
630 |
660 |
690 |
639 |
665 |
689 |
502 |
16 |
18,7 |
|
Клапан КЛ – 7,1 |
7,1 |
710 |
740 |
770 |
713 |
739 |
763 |
502 |
16 |
21,4 |
|
Клапан КЛ – 8,0 |
8,0 |
800 |
830 |
860 |
803 |
829 |
853 |
502 |
16 |
25,8 |
|
Клапан КЛ – 9,0 |
9,0 |
900 |
930 |
960 |
912 |
938 |
962 |
567 |
16 |
30,6 |
|
Клапан КЛ – 10,0 |
10,0 |
1000 |
1030 |
1060 |
1005 |
1030 |
1055 |
567 |
16 |
34,6 |
|
Клапан КЛ – 11,2 |
11,2 |
1120 |
1150 |
1180 |
1137 |
1164 |
1187 |
567 |
16 |
40,9 |
|
Клапан КЛ – 12,5 |
12,5 |
1250 |
1280 |
1310 |
1256 |
1280 |
1306 |
567 |
16 |
48,0 |
При включенном вентиляторе лопатки поддерживаются в открытом положении.
После отключения вентилятора лопатки возвращаются в исходное положение и перекрывают сечение клапана. Оси лопаток смещены относительно оси симметрии.
Необходимый минимальный динамический напор для открытия клапана 30-40 Па.
Клапан предназначен для эксплуатации в условиях умеренного (У) климата 1, 2, 3, 4 категорий размещения по ГОСТ 15150.
МАРКИРОВКА:
Клапан КЛ-4,0
где: КЛ – клапан лепестковый;
4,0 – типоразмер (по номеру вентилятора).
