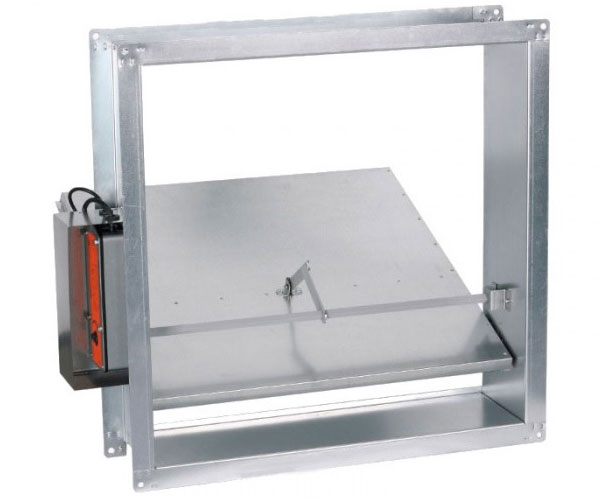

Клапаны канального типа КЛАД-3 с приводом снаружи клапана
Клапаны канального типа КЛАД-3 предназначены для применения в качестве противопожарных нормально закрытых клапанов как в вытяжных системах механической противодымной вентиляции любых защищаемых помещений (закрытых автостоянок, зальных помещений с очагом пожара, коридоров и т. п.), так и в приточных системах, в том числе в системах компенсирующей подачи воздуха. Клапаны КЛАД®3 могут применяться также в качестве дымовых клапанов. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности и взрывоопасных зонах.
Предел огнестойкости клапана КЛАД®-3:
- в режиме противопожарного нормально закрытого клапана – EI 120;
- в режиме дымового клапана – E 120.
Клапаны выпускаются «стенового» типа с одним присоединительным фланцем и внутренним размещением привода, а также «канального» типа с двумя присоединительными фланцами с наружным или внутренним размещением привода.
Корпус клапанов КЛАД®-3 и заслонка коробчатого типа, заполненная термоизоляцией, изготавливаются из оцинкованной стали. На клапанах могут устанавливаться следующие типы приводов:
- реверсивный электропривод BELIMO;
- электромагнитный привод (точнее пружинный привод с электромагнитной защелкой).
При установке клапанов КЛАД®-3 в приточных системах противодымной вентиляции в непосредственной близости от вентилятора подачу сигнала на открывание клапана рекомендуется производить на 15-20 с раньше пуска вентилятора. Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны мо гут устанавливаться в закрытых помещениях с температурой воздуха от -30°С до +40°С , где колебания температуры и влажности воздуха существенно меньше, чем снаружи здания. Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Рекомендуемое значение скорости газа через проходное сечение клапанов – не более 20 м·с-1

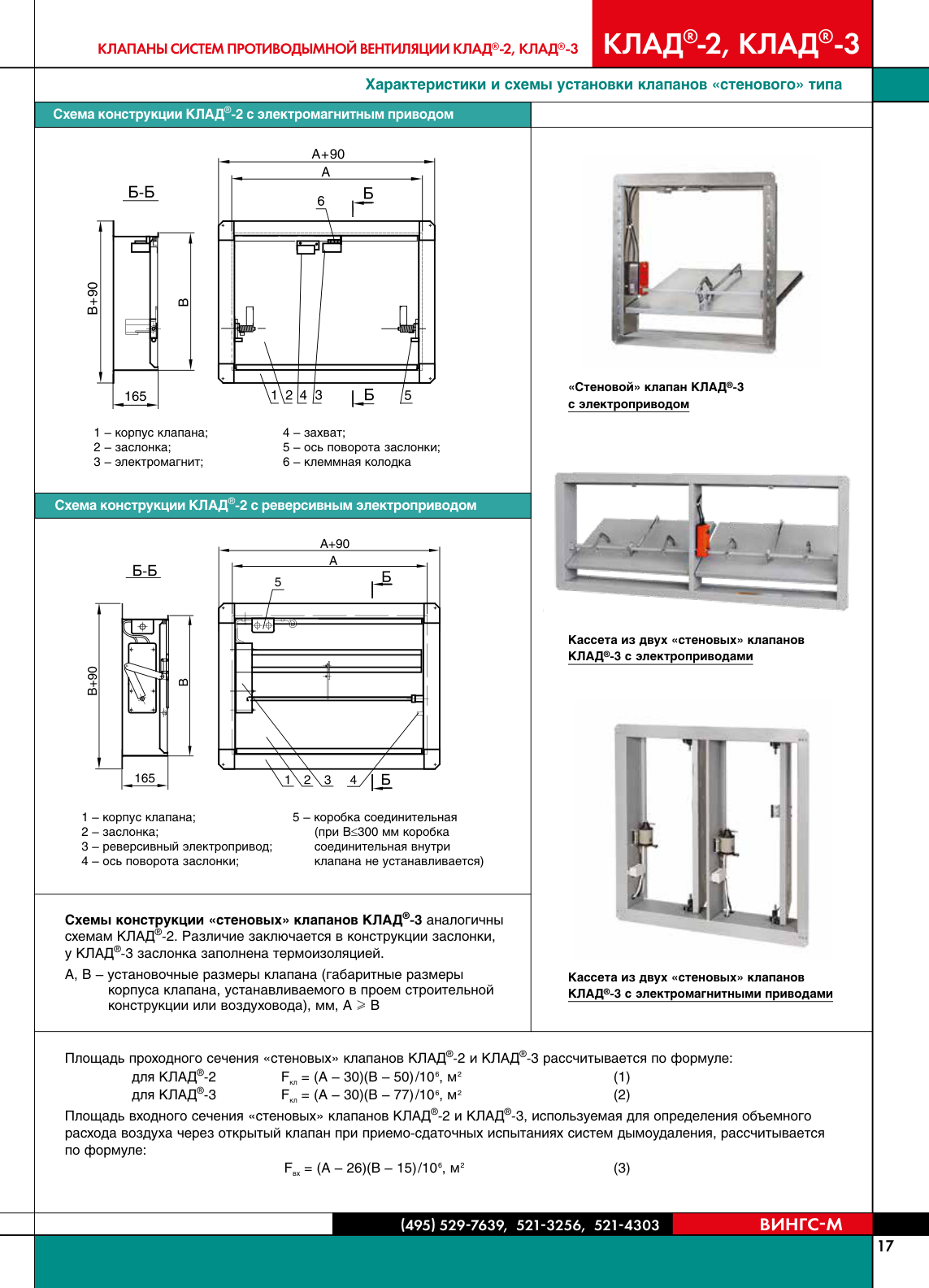

А, В – установочные размеры клапана (размеры части клапана, устанавливаемой в проем строительной конструкции или воздуховода), мм, А > В
Внимание! В соответствии с п. 7.11в СП 7.13130.2013 дымовые клапаны, в том числе и КЛАД-2(КДМ-2), подлежат установке непосредственно в проемах дымовых вытяжных шахт в защищаемых коридорах. В отличие от КЛАД®-2(КДМ-2) противопожарные нормально закрытые клапаны КЛАД-3 могут применяться во всех без исключения системах приточно-вытяжной противодымной вентиляции и устанавливаться как в проемах вертикальных дымовых шахт (огнестойких воздуховодов), так и на ответвлениях огнестойких воздуховодов от дымовых шахт!

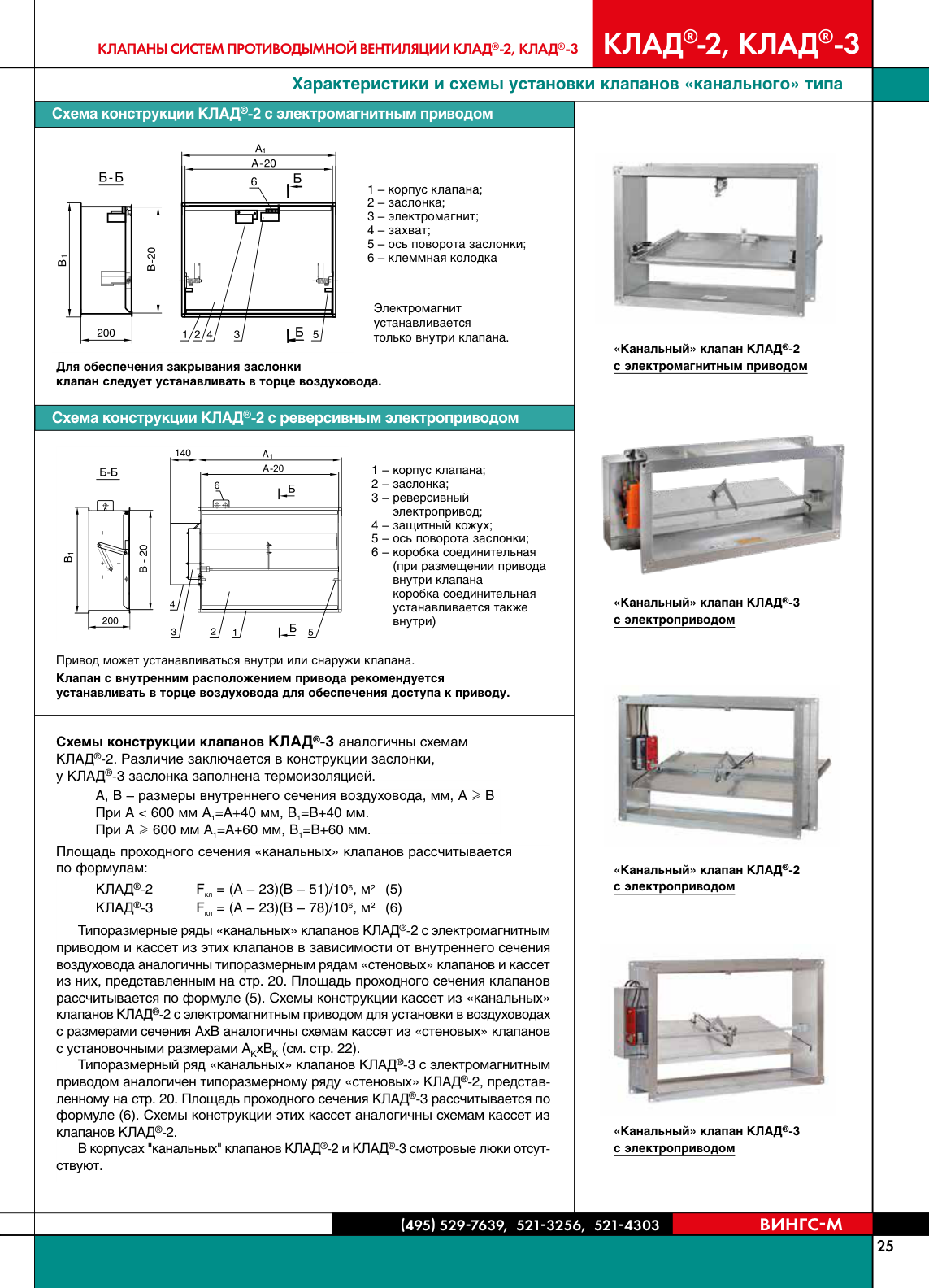

Cхемы конструкции клапанов КЛАД-3 канального типа
Привод BELIMO может устанавливаться внутри или снаружи клапана.
Клапан с внутренним расположением привода рекомендуется устанавливать в торце воздуховода для обеспечения доступа к приводу.
Площадь проходного сечения «канальных» клапанов рассчитывается по формулам:
Fкл = (A – 23)(B – 78)/106, м2
В корпусах канальных клапанов КЛАД®-3 смотровые люки отсутствуют.
Типоразмерный ряд канальных клапанов КЛАД-3
Типоразмерный ряд канальных клапанов КЛАД-3 с реверсивным приводом BELIMO снаружи корпуса клапана и кассет из этих клапанов в зависимости от размеров внутреннего сечения воздуховода
Кассеты из клапанов КЛАД-3 изготавливаются из клапанов, корпус которых выполнен из окрашенной холоднокатаной стали.
По индивидуальным заказам изготавливаются клапаны промежуточных размеров.
Схема установки канальных клапанов КЛАД-3
Клапаны с внутренним расположением привода рекомендуется устанавливать в торцах воздуховодов.
При горизонтальной ориентации размера А электромагнитный привод должен быть расположен сверху, а привод BELIMO слева.
Выбор привода на клапан КЛАД-3
В соответствии с заявкой на клапаны устанавливаются электромагнитные (ЭМ) приводы (более точно пружинные приводы с электромагнитной защелкой) или реверсивные электроприводы BELIMO типа BLE или BE, условно обозначаемые при заказе MBE с указанием в скобках напряжения питания привода. Указанные типы приводов удовлетворяют требованиям «Технического регламента о требованиях пожарной безопасности» и п. 7.19 СП 7.13130.2013, предъявляемым к управлению клапанами противодымной вентиляции при пожаре. Основным недостатком электромагнитных приводов является необходимость ручного возврата заслонки в исходное (закрытое) положение после срабатывания клапана.
На «стеновых» клапанах КЛАД-3 приводы ЭМ и МВЕ устанавливаются внутри корпуса клапана, на «канальных» клапанах приводы ЭМ устанавливаются только внутри корпуса клапана, а приводы МВЕ – внутри или снаружи клапана. Клапаны «канального» типа с внутренним расположением привода рекомендуется устанавливать в торце воздуховодов для обеспечения доступа к приводу, что особенно важно для клапанов с ЭМ приводом. Двухстороннее присоединение воздуховодов к «канальным» клапанам с электромагнитным приводом не позволит осуществить ручной возврат заслонки в исходное (закрытое) положение после срабатывания клапана.
Вид климатического исполнения клапанов КЛАД-3
Вид климатического исполнения клапанов КЛАД®-3 соответствует У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°С до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке. Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Рекомендуемое значение скорости газа через клапаны – не более 20 м·с-1.
Пример заказа клапана КЛАД-3
КЛАД-3-К-600х400-МВE(24)-СН-Г-Н, где:
КЛАД-3 – клапан КЛАД-3,
К — канального типа,
600х400 — для установки в воздуховод с размерами внутреннего сечения 600х400 мм,
МВЕ(24) — с реверсивным приводом BELIMO на 24 В,
СН — привод расположен снаружи клапана,
Г — для установки в горизонтальной плоскости,
Н — без соединительной коробки и клеммной колодки.
