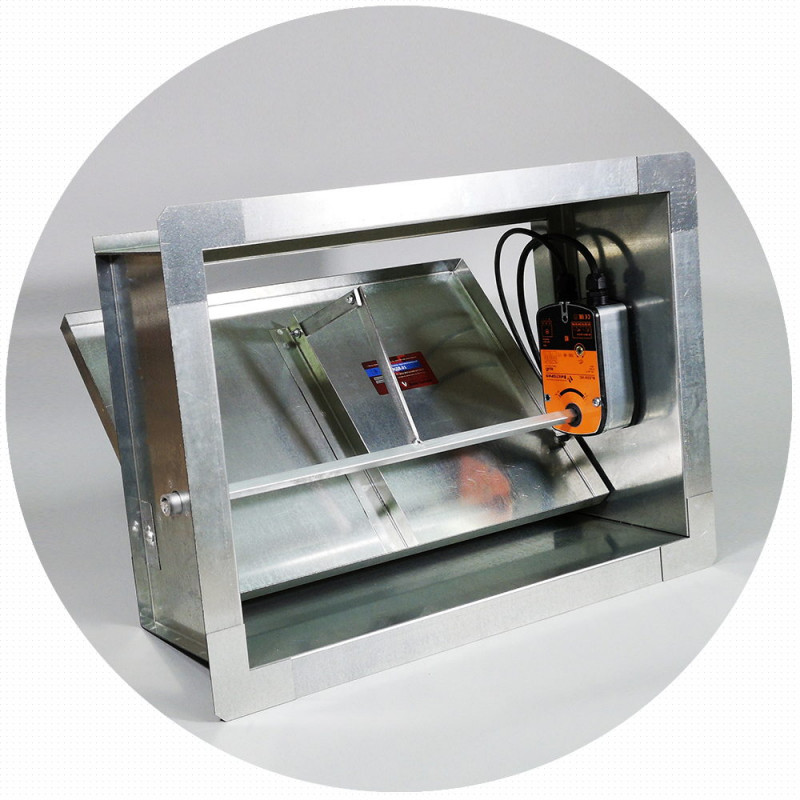

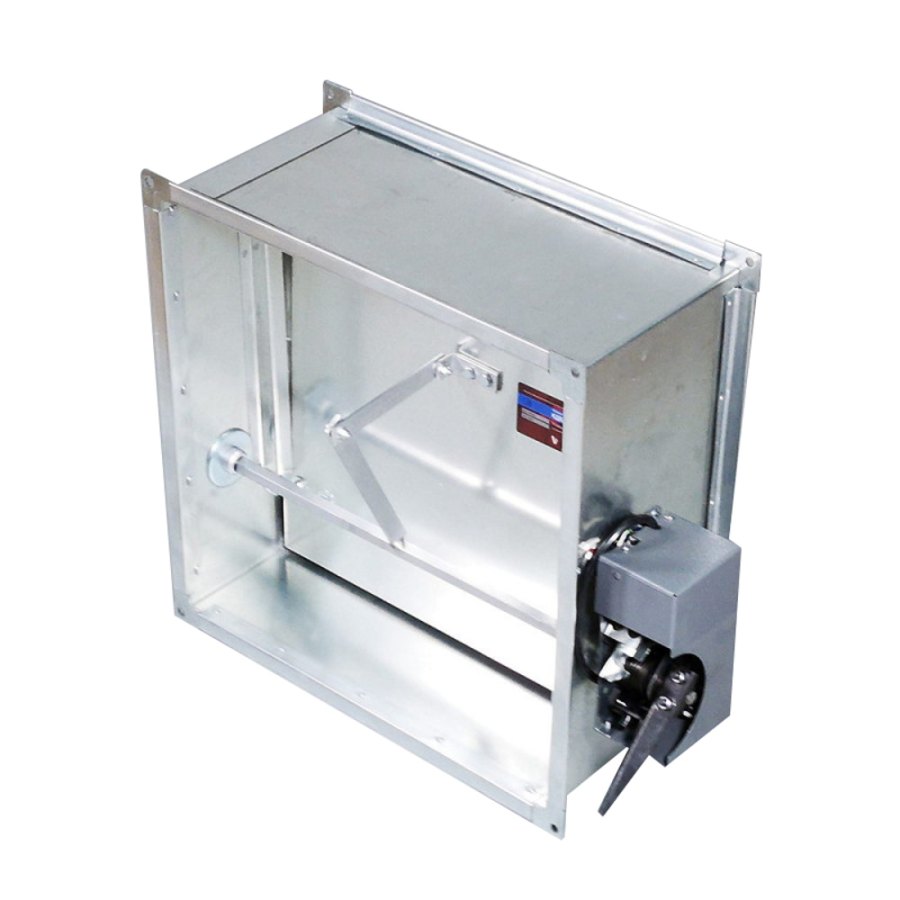

Клапаны дымоудаления КДВ.01
Клапаны дымоудаления КДВ.01 — предназначены для применения в системах механической вытяжной противодымной вентиляции в качестве дымовых клапанов, устанавливаемых непосредственно в проемах дымовых вытяжных шахт в защищаемых коридорах или холлах.
Клапаны противодымной вентиляции КДВ.01 сертифицированы и соответствуют техническому регламенту о требованиях пожарной безопасности.
Предел огнестойкости — E120.
Клапаны КДВ.01 не подлежат установке в помещениях категорий А и Б по взрывопожароопасности и взрывоопасных зонах.
Клапаны противодымной вентиляции КДВ.01 выпускаются «стенового» типа с одним присоединительным фланцем и внутренним размещением привода, а также «канального» типа с двумя присоединительными фланцами с наружным или внутренним размещением привода. Корпус и заслонка КДВ.01 изготавливаются из оцинкованной стали.
По специальному заказу клапаны могут быть изготовлены из углеродистой (с последующей окраской) или нержавеющей стали.
- реверсивный электропривод BELIMO (ВЕ, BLE, ВЕЕ, BEN), а также аналогичные приводы других производителей;
- электромагнитный привод.
Вид климатического исполнения клапанов КДВ.01 – У3 по ГОСТ 15150-69.
Клапаны могут устанавливаться в закрытых помещениях с температурой воздуха от -30°С до +40°С , где колебания температуры и влажности воздуха существенно меньше, чем снаружи здания. Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Рекомендуемое значение скорости газа через проходное сечение клапанов – не более 20 м·с-1.

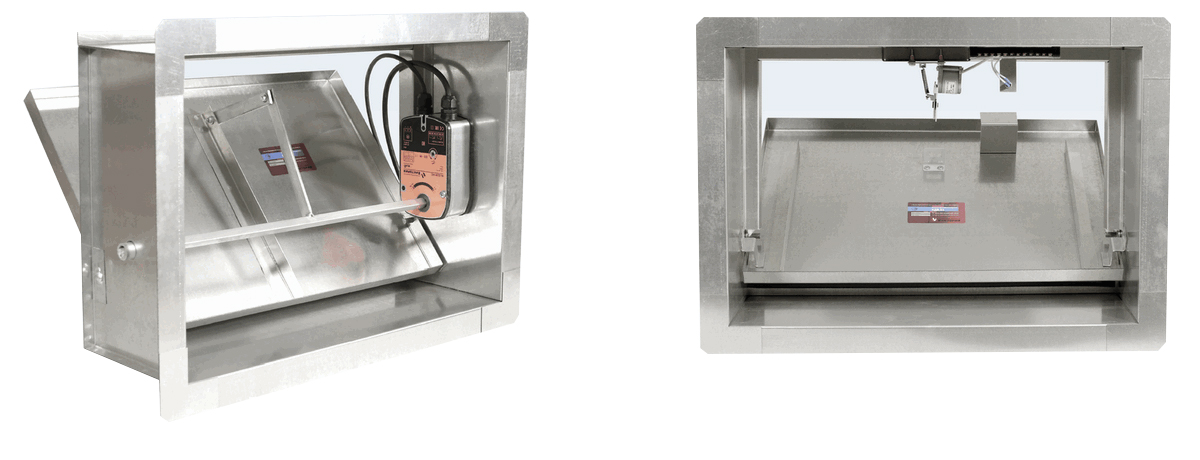

Характеристики и схемы установки КДВ.01 стенового типа

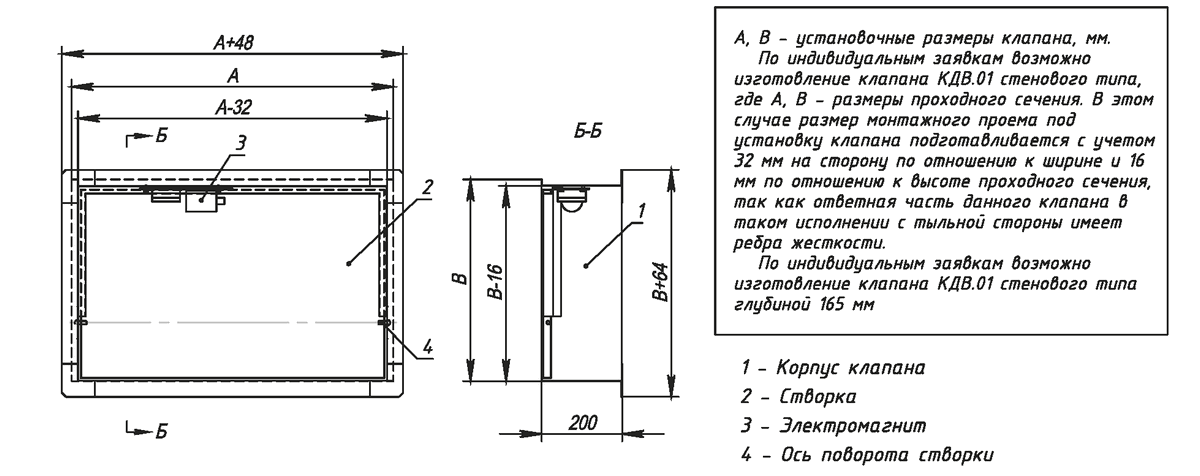

Схема конструкции клапана дымоудаления с электромагнитным приводом

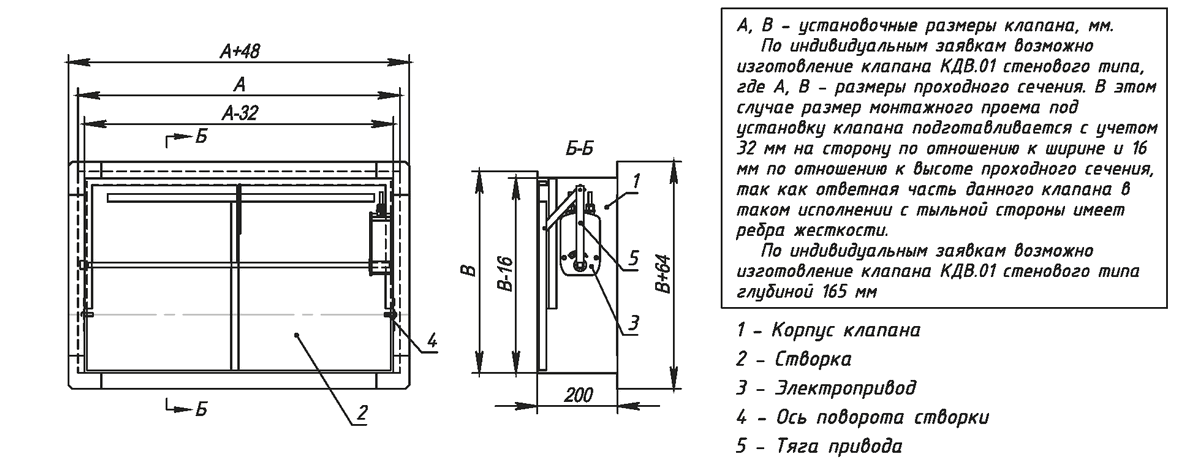

Схема конструкции клапана дымоудаления с электроприводом

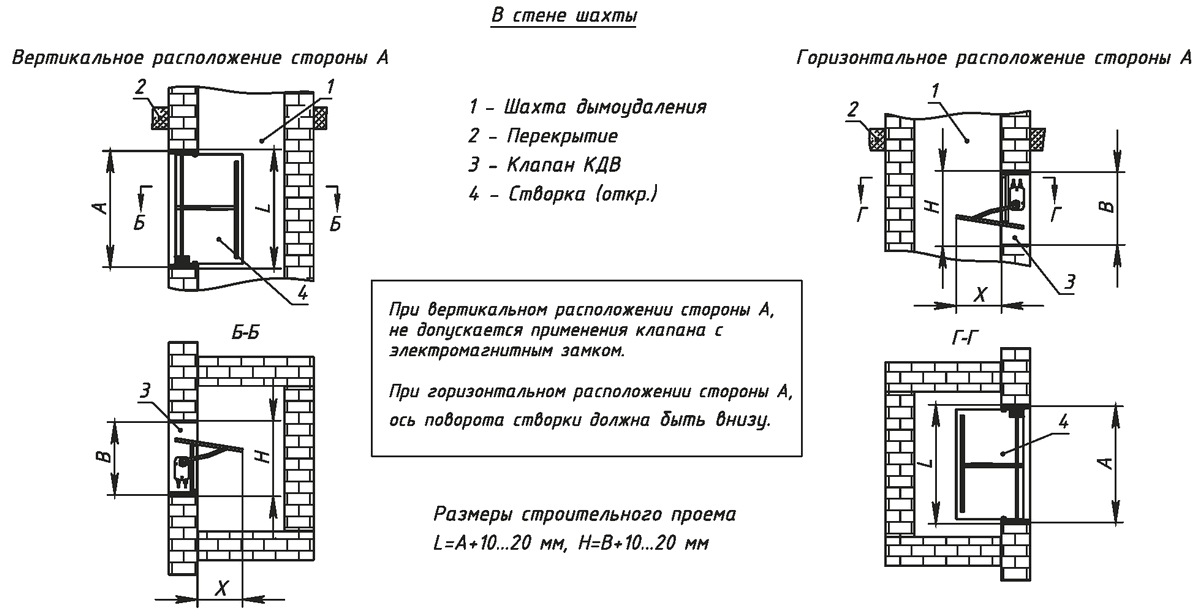

Пример схем установки клапанов стенового типа в вертикальной плоскости

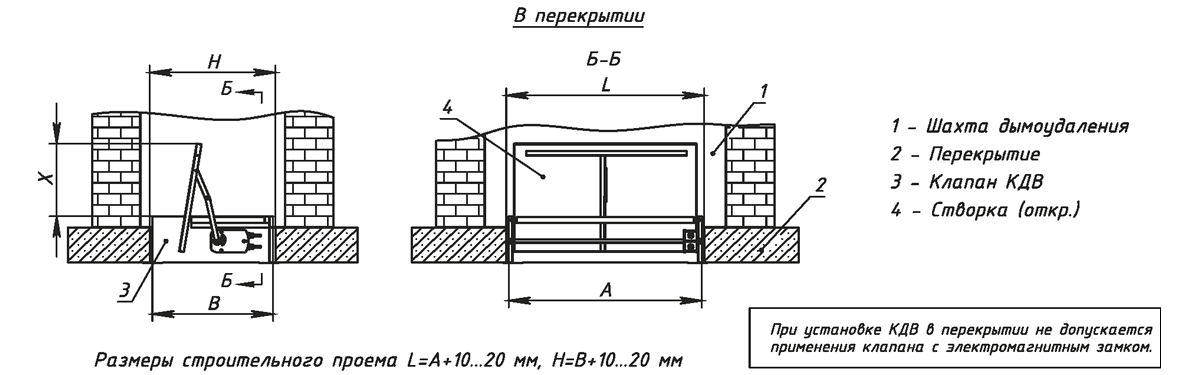

Пример схем установки клапанов дымоудаления стенового типа в горизонтальной плоскости
Вылет створки за корпус клапана КДВ.01 стенового типа

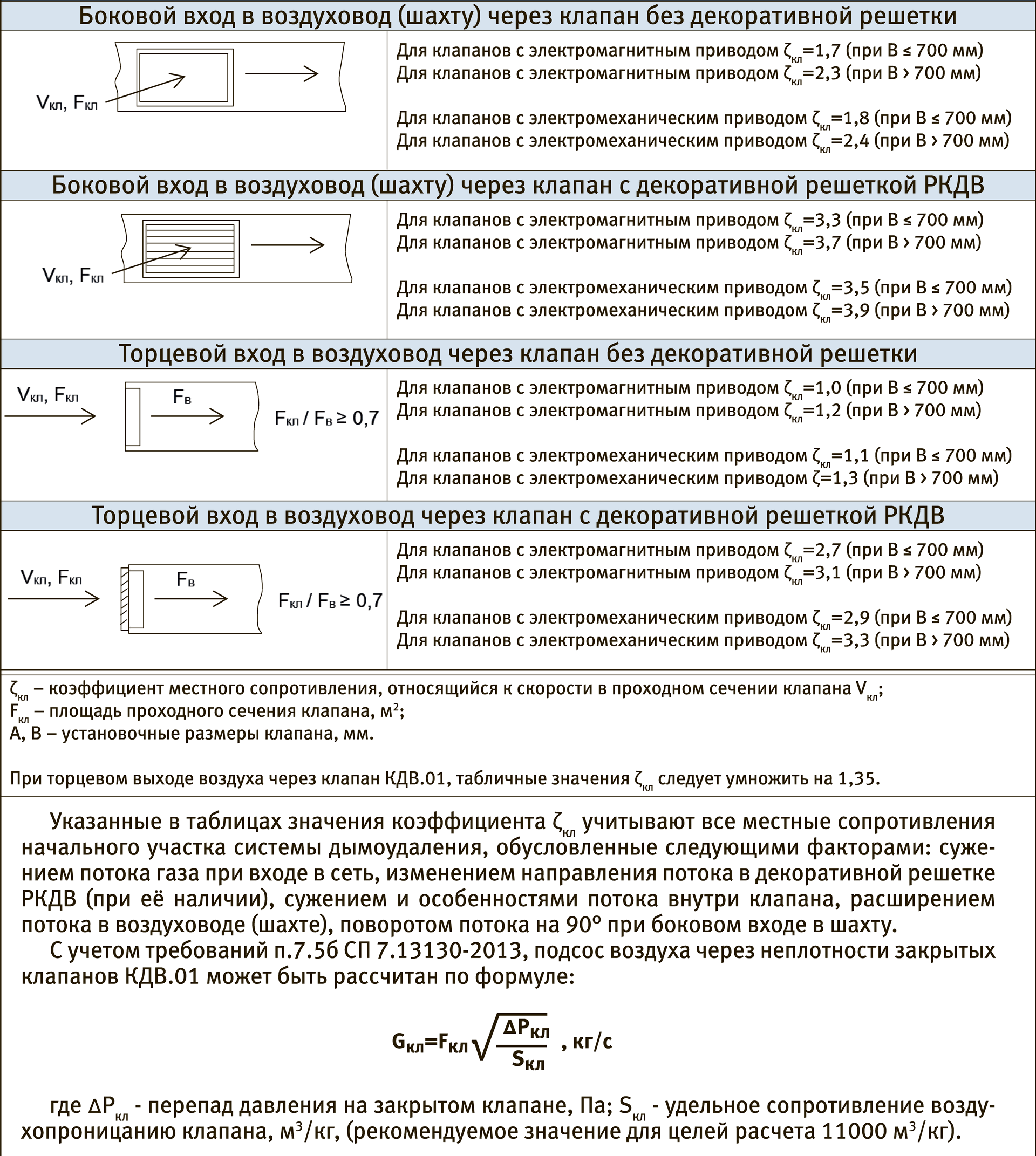

Значения коэффициентов местного сопротивления на входе в сеть дымоудаления через клапан

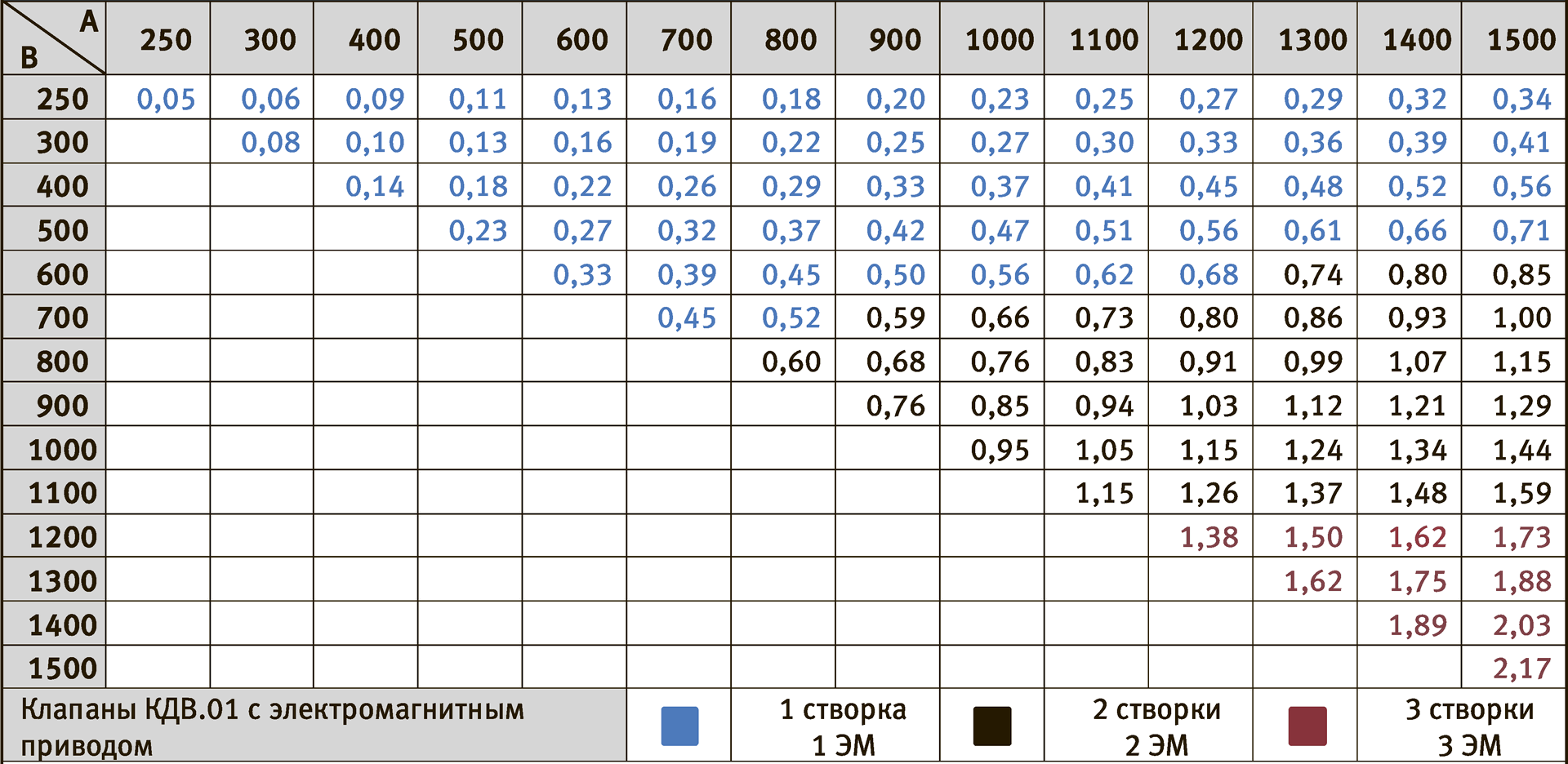

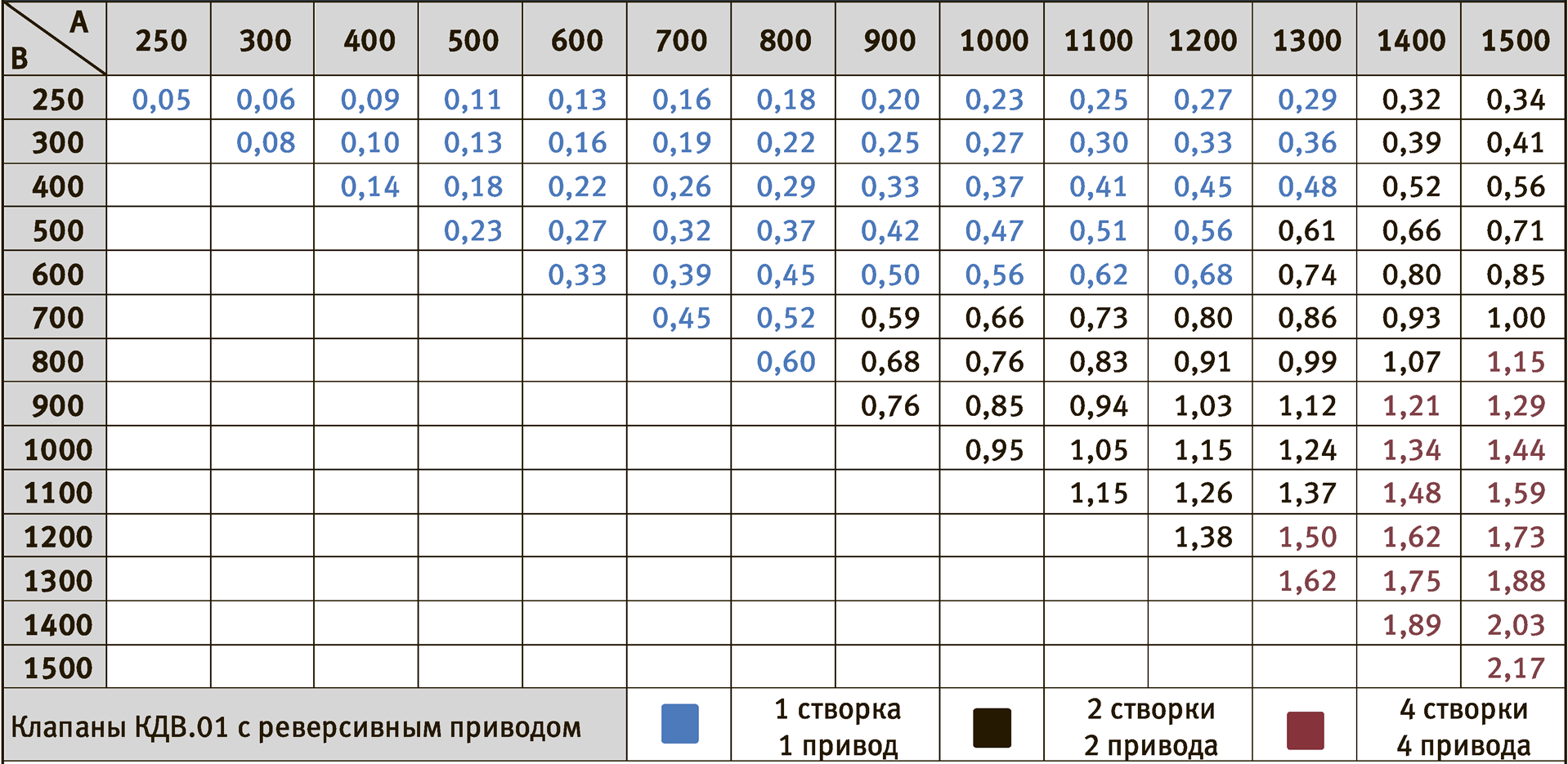

Клапаны КДВ.01 стенового типа — Типоразмерный ряд и значения площади проходного сечения, м², в зависимости от установочных размеров, мм, клапанов
Клапаны КДВ.01 изготавливаются любых размеров с шагом 50 мм, например 750*500 мм.
По индивидуальным заказам изготавливаются клапаны промежуточных размеров, например, 730*420 мм.
Площадь проходного сечения клапанов КДВ.01, размеры которых больше максимальных размеров указанных в таблице, рассчитывается по формуле:
Fкл=(A-60)x(B-70)/106, м2
!!! Производитель оставляет за собой право вносить конструктивные изменения, не снижающие технические и аэродинамические характеристики выпускаемых изделий.

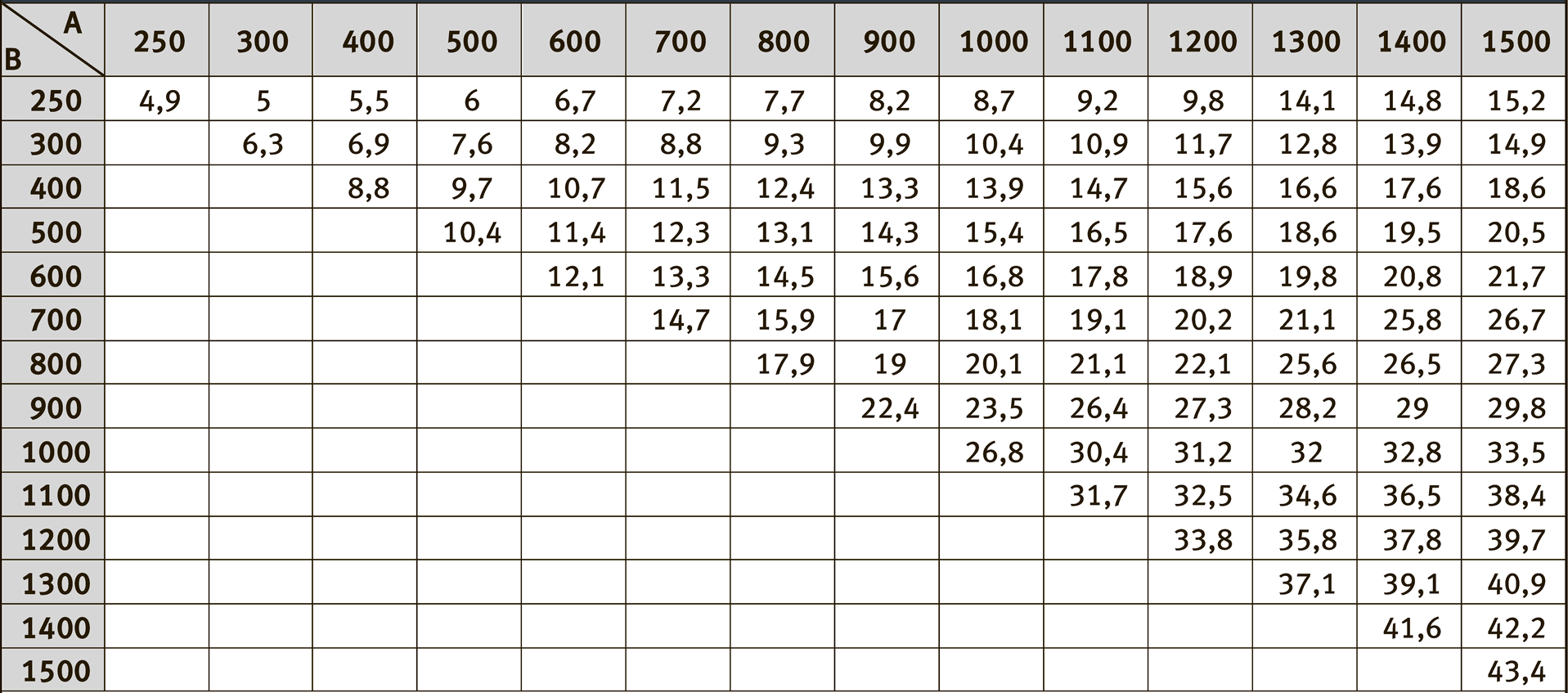

Масса клапанов КДВ.01 стенового типа, не более, кг

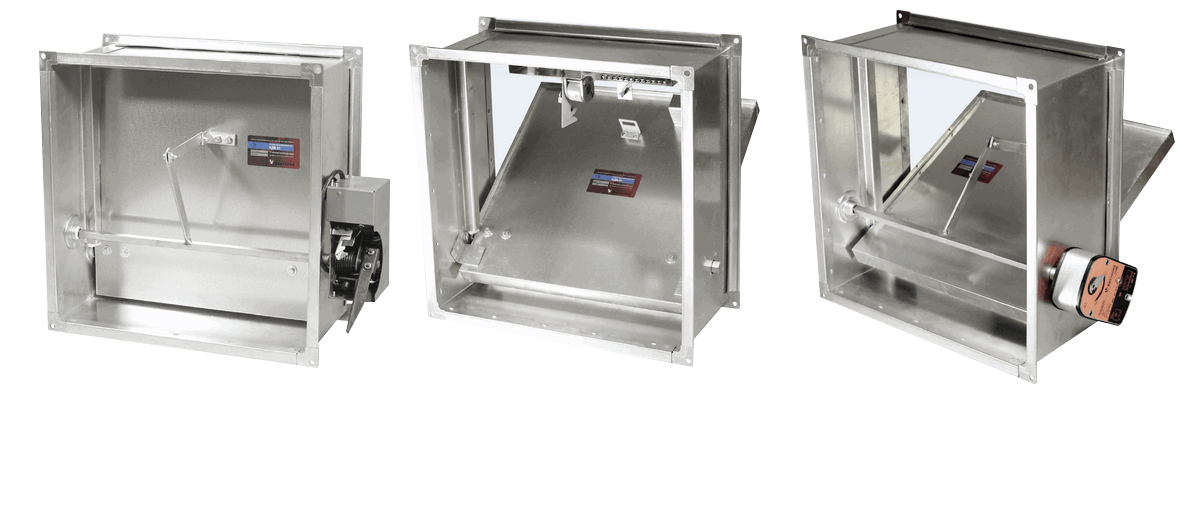

Характеристики и схемы установки КДВ.01 канального типа

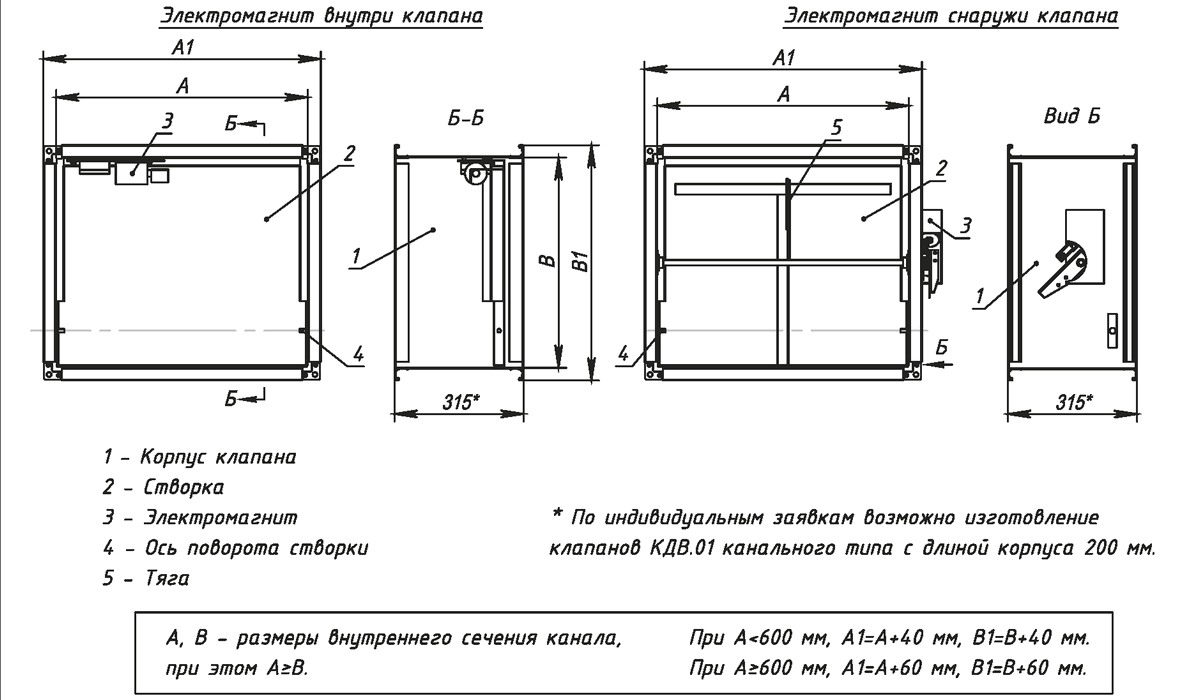

Схема конструкции клапана дымоудаления с электромагнитным приводом

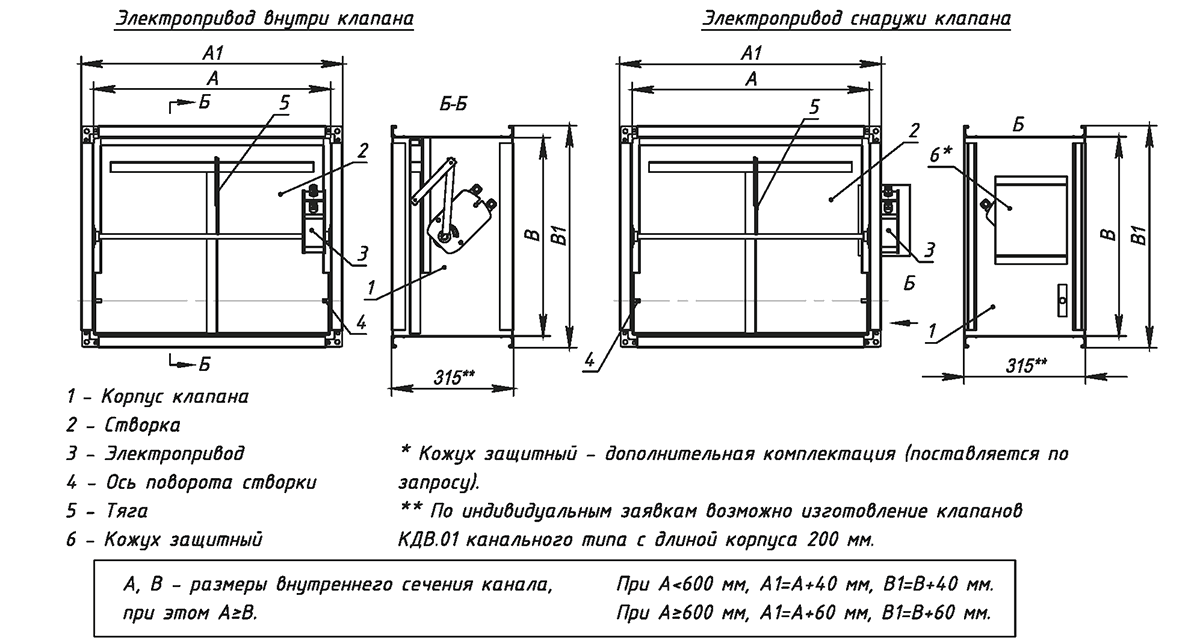

Схема конструкции клапана дымоудаления с электроприводом

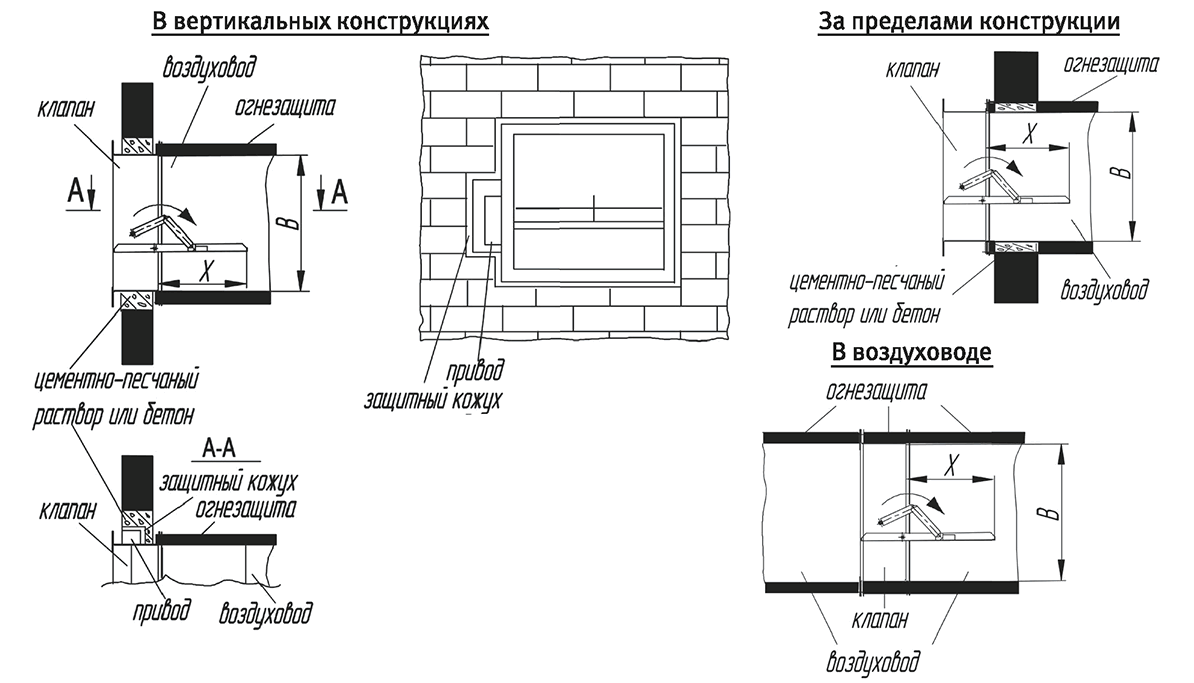

Схемы установки клапанов КДВ.01 канального типа

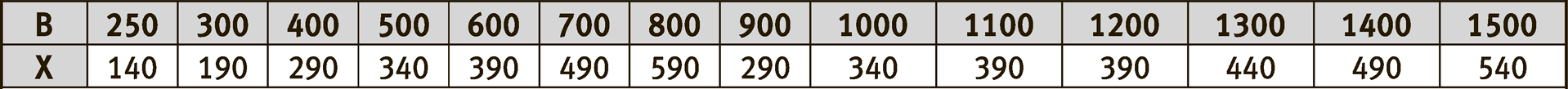

Вылет створки за корпус клапана КДВ.01 канального типа

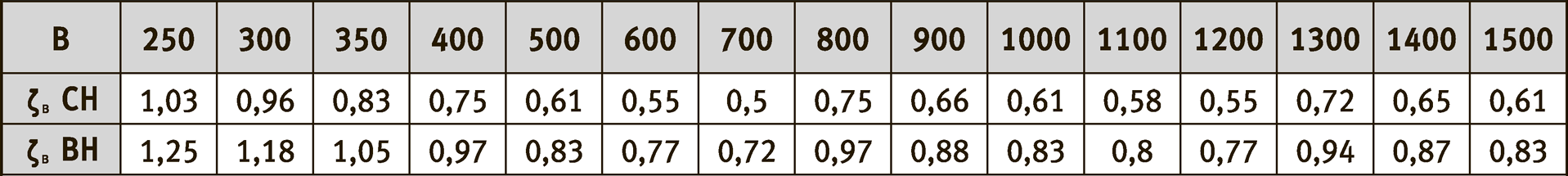

Значения коэффициентов местного сопротивления ζβ клапанов КДВ.01 канального типа с наружным размещением привода в зависимости от размера В внутреннего сечения воздуховода
Значения коэффициентов ζ β отнесены к скорости во внутреннем сечении воздуховода Fв=А х В, m². Указанные в таблице значения получены эксперементальным путем и соответствуют случаю, когда к фланцам клапана с двух сторон присоединены воздуховоды одинакового сечения и поток воздуха движется внутри клапана по направлению открывания заслонки. При движении воздуха в обратном направлении значения ζ β следует умножать на поправочный коэффициент 1,25.
Формула для расчета потерь давления на клапанах КДВ.01 канального типа представленав разделе расчет потерь давления на противопожарных клапанах систем общеобменной и противодымной вентиляции.
Клапаны КДВ.01 канального типа — Типоразмерный ряд и значения площади проходного сечения, m², в зависимости от размеров внутреннего сечения воздуховода
Клапаны КДВ.01 изготавливаются любых размеров с шагом 50 мм, например 750*500 мм.
По индивидуальным заказам изготавливаются клапаны промежуточных размеров.
Площадь проходного сечения клапанов КДВ.01, размеры которых больше максимальных размеров указанных в таблице, рассчитывается по формуле:
Fкл=(A-30)x(B-70)/106, м2
Типоразмерный ряд и площадь проходного сечения клапанов КДВ.01 канального типа с внутренним размещением привода, соответствует значениям клапанов КДВ.01 стенового типа.
!!! Производитель оставляет за собой право вносить конструктивные изменения, не снижающие технические и аэродинамические характеристики выпускаемых изделий.

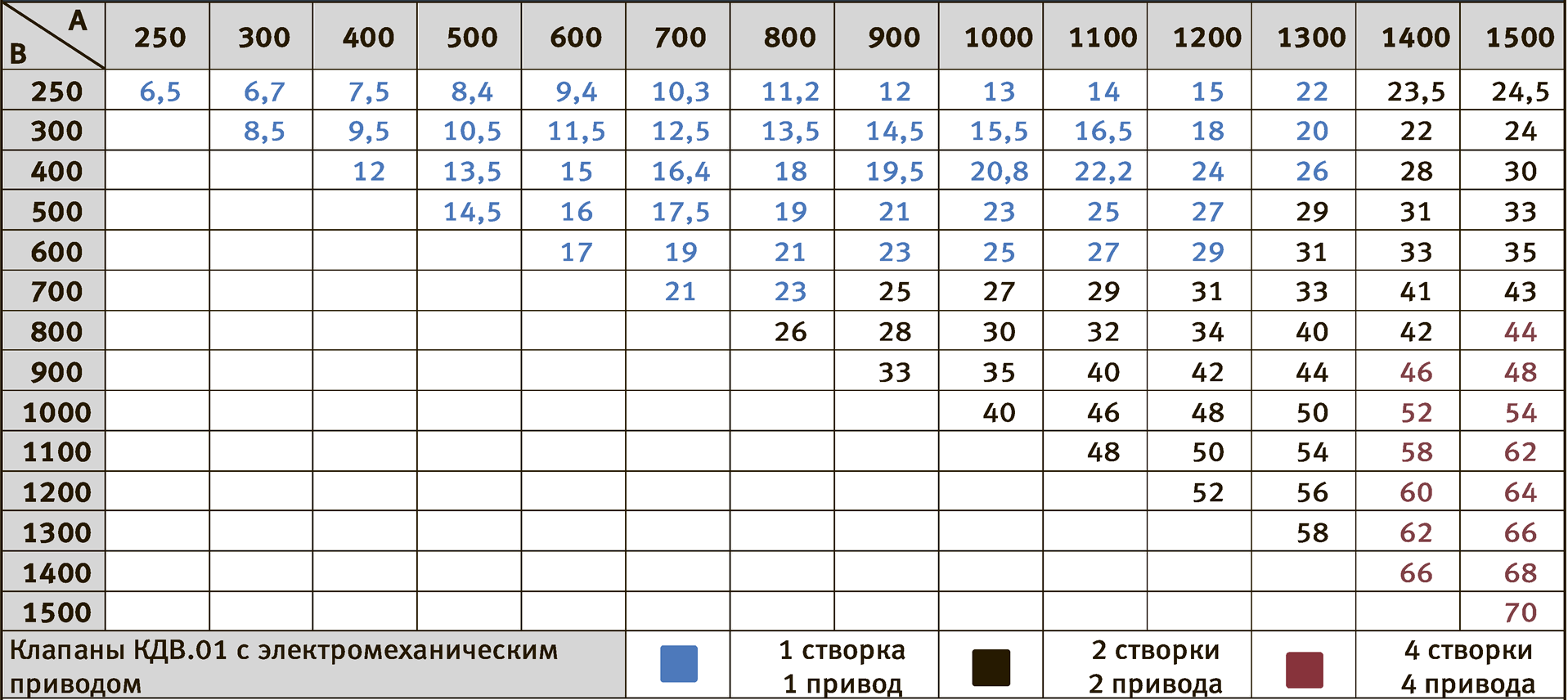

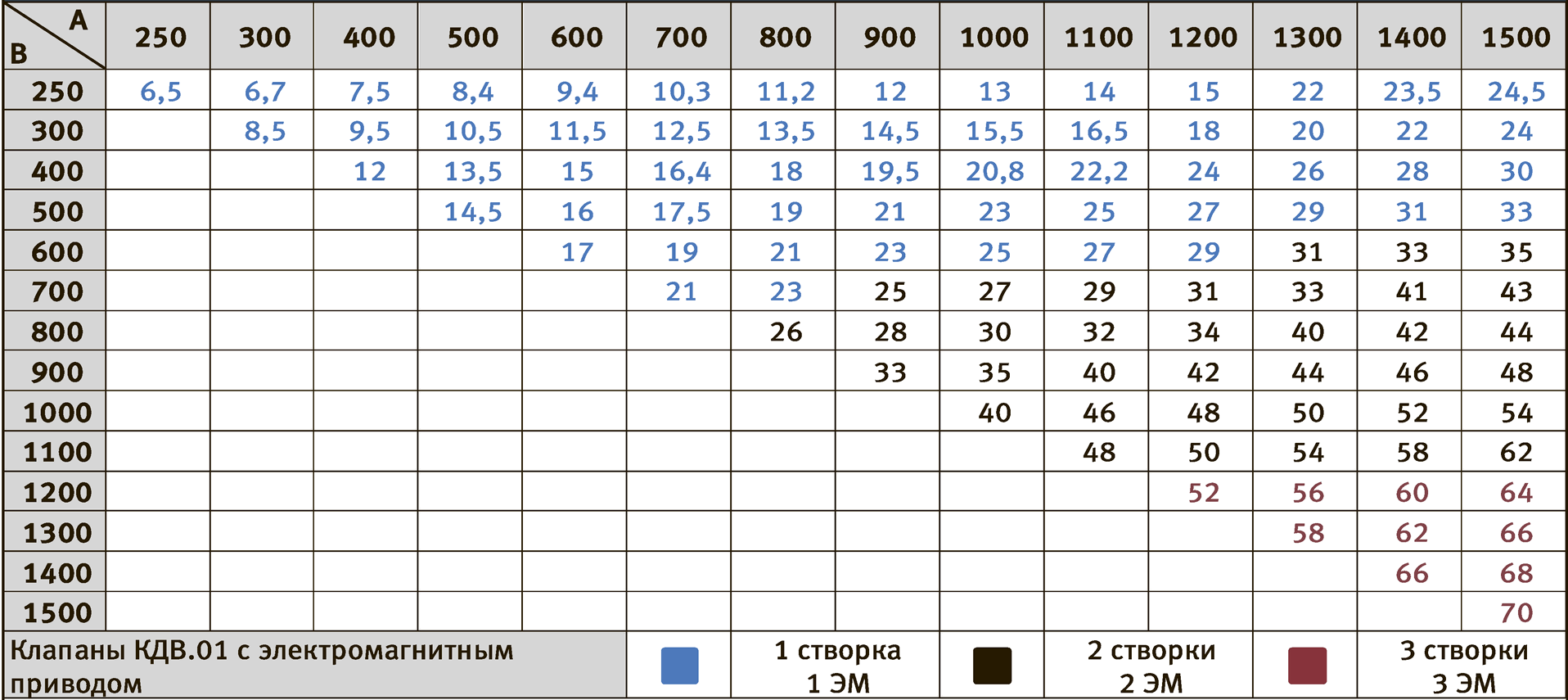

Масса клапанов КДВ.01 канального типа, не более, кг

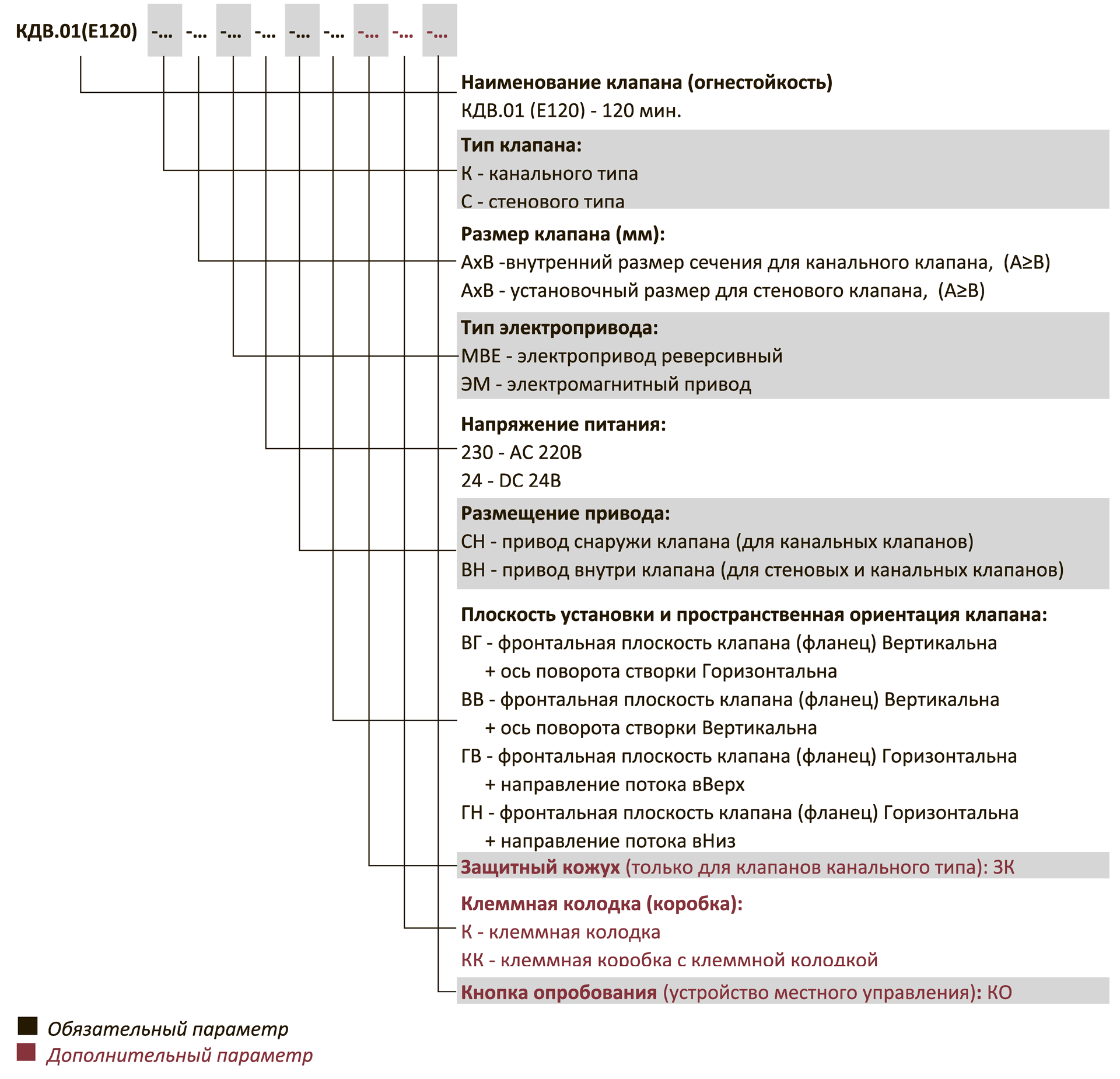

КДВ.01 — Структура обозначения клапанов дымоудаления при заказе и в документации
