Описание
Утепленный воздушный клапан с электрическим подогревом предназначен для использования в системах вентиляции и кондиционирования воздуха с разностью давлений до 1500 Па и может применяться для регулирования количества воздуха и газовых смесей, агрессивность которых по отношению к оцинкованной стали не выше агрессивности воздуха, не содержащих пыли и других твердых примесей в количестве не более 100 мг/м3, а также липких веществ и волокнистых материалов.
Не допускается прямое попадание осадков на клапан.

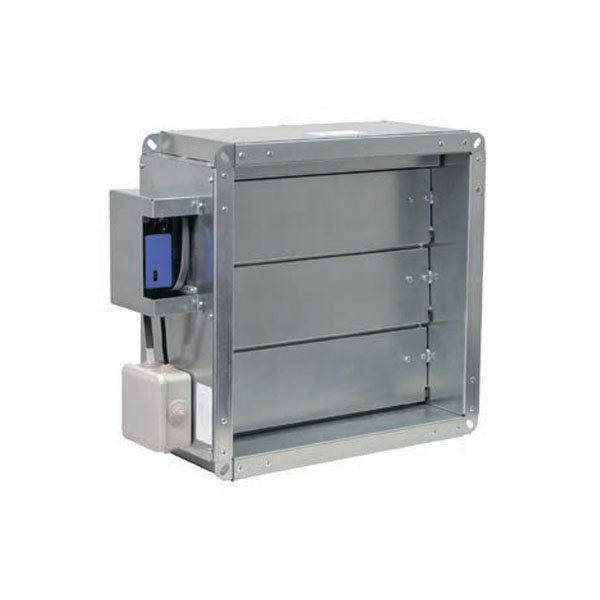

Клапан КВУ состоит из корпуса с присоединительными фланцами, установленных в нем утепленных двустенных ламелей поворотного типа, приводимых в движение системой рычагов и тяг, электрического (либо ручного) привода, а также трубчатых электронагревателей из нержавеющей стали в местах сопряжения ламелей для облегчения их открытия в случае обмерзания в зимнее время.
Клапан имеет разные варианты комплектации электроприводом. Открытие клапана может осуществляться дистанционно с помощью электропривода или вручную.
Клапан должен быть заземлен в соответствии с правилами устройства электроустановок.
Клапан выпускается в следующих исполнениях:
О – общепромышленное (из оцинкованной стали).
Управление клапаном может быть осуществлено с помощью стандартного щита автоматики.
Характеристики
Габаритные и присоединительные размеры клапанов воздушных утепленных КВУ
Минимальный набор функций в зависимости от температурного режима клапанов КВУ
|
Температурный режим |
Комплектация КВУ |
Функции обогрева |
||
|
Обогрев ламелей |
Обогрев привода |
Периметральный обогрев |
||
|
-20°С … +45°С |
Ручной привод (РП) |
да |
нет |
нет |
|
Площадка под электропривод (ЭП) |
да |
нет |
нет |
|
|
Механический привод 220/24 В (М) |
да |
нет |
нет |
|
|
Реверсивный привод 220/24 В (Р) |
да |
нет |
нет |
|
|
-40°С … +45°С |
Ручной привод (РП) |
да |
нет |
нет |
|
Механический привод 220/24 В (М) |
да |
да |
нет |
|
|
Реверсивный привод 220/24 В (Р) |
да |
да |
нет |
|
|
-60°С … +45°С |
Ручной привод (РП) |
да |
нет |
да |
|
Механический привод 220/24 В (М) |
да |
да |
да |
|
|
Реверсивный привод 220/24 В (Р) |
да |
да |
да |
|
Суммарная мощность ТЭНов, установленных на клапане КВУ (-20°С), кВт
|
H, мм |
L, мм |
||||||||||
|
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
|
|
400 |
0,9 |
1,0 |
1,2 |
1,3 |
1,4 |
1,5 |
1,6 |
1,8 |
2,0 |
2,1 |
2,2 |
|
500 |
0,9 |
1,0 |
1,2 |
1,3 |
1,4 |
1,5 |
1,6 |
1,8 |
2,0 |
2,1 |
2,2 |
|
600 |
1,1 |
1,3 |
1,5 |
1,6 |
1,8 |
1,9 |
2 |
2,3 |
2,5 |
2,6 |
2,8 |
|
700 |
1,4 |
1,5 |
1,8 |
2,0 |
2,1 |
2,3 |
2,4 |
2,7 |
3,0 |
3,2 |
3,3 |
|
800 |
1,4 |
1,5 |
1,8 |
2,0 |
2,1 |
2,3 |
2,4 |
2,7 |
3,0 |
3,2 |
3,3 |
|
900 |
1,6 |
1,8 |
2,1 |
2,3 |
2,5 |
2,6 |
2,8 |
3,2 |
3,5 |
3,7 |
3,9 |
|
1000 |
1,8 |
2,0 |
2,4 |
2,6 |
2,8 |
3,0 |
3,2 |
3,6 |
4,0 |
4,2 |
4,4 |
|
1100 |
1,8 |
2,0 |
2,4 |
2,6 |
2,8 |
3,0 |
3,2 |
3,6 |
4,0 |
4,2 |
4,4 |
|
1200 |
2,0 |
2,3 |
2,7 |
2,9 |
3,2 |
3,4 |
3,6 |
4,1 |
4,5 |
4,7 |
5,0 |
|
1300 |
2,3 |
2,5 |
3,0 |
3,3 |
3,5 |
3,8 |
4,0 |
4,5 |
5,0 |
5,3 |
5,5 |
|
1400 |
2,3 |
2,5 |
3,0 |
3,3 |
3,5 |
3,8 |
4,0 |
4,5 |
5,0 |
5,3 |
5,5 |
Суммарная мощность ТЭНов, установленных на клапане КВУ (-40°С), кВт
|
H, мм |
L, мм |
||||||||||
|
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
|
|
400 |
1,0 |
1,1 |
1,3 |
1,5 |
1,6 |
1,7 |
1,8 |
2,0 |
2,3 |
2,4 |
2,5 |
|
500 |
1,0 |
1,1 |
1,3 |
1,5 |
1,6 |
1,7 |
1,8 |
2,0 |
2,3 |
2,4 |
2,5 |
|
600 |
1,2 |
1,4 |
1,6 |
1,8 |
2,0 |
2,1 |
2,2 |
2,5 |
2,8 |
2,9 |
3,1 |
|
700 |
1,5 |
1,6 |
1,9 |
2,2 |
2,3 |
2,5 |
2,6 |
2,9 |
3,3 |
3,5 |
3,6 |
|
800 |
1,5 |
1,6 |
1,9 |
2,2 |
2,3 |
2,5 |
2,6 |
2,9 |
3,3 |
3,5 |
3,6 |
|
900 |
1,7 |
1,9 |
2,2 |
2,5 |
2,7 |
2,8 |
3,0 |
3,4 |
3,8 |
4,0 |
4,2 |
|
1000 |
1,9 |
2,1 |
2,5 |
2,8 |
3,0 |
3,2 |
3,4 |
3,8 |
4,3 |
4,5 |
4,7 |
|
1100 |
1,9 |
2,1 |
2,5 |
2,8 |
3,0 |
3,2 |
3,4 |
3,8 |
4,3 |
4,5 |
4,7 |
|
1200 |
2,1 |
2,4 |
2,8 |
3,1 |
3,4 |
3,6 |
3,8 |
4,3 |
4,8 |
5,0 |
5,3 |
|
1300 |
2,4 |
2,6 |
3,1 |
3,5 |
3,7 |
4,0 |
4,2 |
4,7 |
5,3 |
5,6 |
5,8 |
|
1400 |
2,4 |
2,6 |
3,1 |
3,5 |
3,7 |
4,0 |
4,2 |
4,7 |
5,3 |
5,6 |
5,8 |
Суммарная мощность ТЭНов, установленных на клапане КВУ (-60°С), кВт
|
H, мм |
L, мм |
||||||||||
|
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
|
|
400 |
1,1 |
1,2 |
1,4 |
1,5 |
1,6 |
1,8 |
1,9 |
2,1 |
2,3 |
2,4 |
2,6 |
|
500 |
1,1 |
1,2 |
1,4 |
1,5 |
1,6 |
1,8 |
1,9 |
2,1 |
2,3 |
2,4 |
2,6 |
|
600 |
1,3 |
1,5 |
1,7 |
1,8 |
2,0 |
2,2 |
2,3 |
2,6 |
2,8 |
2,9 |
3,2 |
|
700 |
1,6 |
1,7 |
2,0 |
2,2 |
2,3 |
2,6 |
2,7 |
3,0 |
3,3 |
3,5 |
3,7 |
|
800 |
1,6 |
1,7 |
2,0 |
2,2 |
2,3 |
2,6 |
2,7 |
3,0 |
3,3 |
3,5 |
3,7 |
|
900 |
1,8 |
2,0 |
2,3 |
2,5 |
2,7 |
2,9 |
3,1 |
3,5 |
3,8 |
4,0 |
4,3 |
|
1000 |
2,0 |
2,2 |
2,6 |
2,8 |
3,0 |
3,3 |
3,5 |
3,9 |
4,3 |
4,5 |
4,8 |
|
1100 |
2,0 |
2,2 |
2,6 |
2,8 |
3,0 |
3,3 |
3,5 |
3,9 |
4,3 |
4,5 |
4,8 |
|
1200 |
2,2 |
2,5 |
2,9 |
3,1 |
3,4 |
3,7 |
3,9 |
4,4 |
4,8 |
5,0 |
5,4 |
|
1300 |
2,5 |
2,7 |
3,2 |
3,5 |
3,7 |
4,1 |
4,3 |
4,8 |
5,3 |
5,6 |
5,9 |
|
1400 |
2,5 |
2,7 |
3,2 |
3,5 |
3,7 |
4,1 |
4,3 |
4,8 |
5,3 |
5,6 |
5,9 |
Обязательный для применения алгоритм работы обогрева клапанов КВУ
Перед открытием или закрытием клапана при температуре наружного воздуха (либо температуре зоны установки клапана) ниже 0 °С должен включаться прогрев ламелей клапана. Максимальное время работы прогрева ламелей 300 сек, данное время должно корректироваться в зависимости от температуры наружного воздуха.
При комплектации клапана с подогревом привода и при температуре наружного воздуха (либо температуре зоны установки клапана) ниже 0 °С, подогрев привода работает на постоянной основе.
При комплектации клапана с периметральным обогревом и при температуре наружного воздуха (либо температуре зоны установки клапана) ниже 0 °С, периметральный обогрев работает на постоянной основе. Обогрев привода в данном случае включается одновременно с периметральным обогревом.
Запрещается включать прогрев ламелей клапана в постоянный (длительный) режим работы.
Запрещается включать прогрев ламелей клапана, подогрев привода, а также периметральный подогрев клапана при уличной температуре (либо температуре зоны установки клапана) выше 0 °С.
Стандартные щиты управления типа ЩУВ для клапанов воздушных утепленных КВУ
Щиты управления вентиляционные типа ЩУВ применяются для комплексного автоматического управления приточными, вытяжными, приточно-вытяжными системами вентиляции, без дополнительных устройств нагрева воздуха.
Щиты управления ЩУВ для клапанов КВУ без периметрального обогрева и подогрева привода (диапазон рабочих температур клапана -20 °С…+45 °С)
|
Напряжение привода клапана |
Диапазон суммарной мощности ТЭНов, установленных на клапане КВУ, кВт |
||
|
от 0,9 до 2 |
от 2,1 до 4,2 |
от 4,3 до 5,5 |
|
|
– |
Щит упр. Iк ЩУВ/8(0,9-2кВт/220)-КВУ |
Щит упр. Iк ЩУВ/8(2,1-4,2кВт/220)-КВУ |
Щит упр. Iк ЩУВ/8(4,3-5,5кВт/220)-КВУ |
|
220В |
Щит упр. Iк ЩУВ/4(220)/8(0,9-2кВт/220)-КВУ |
Щит упр. Iк ЩУВ/4(220)/8(2,1-4,2кВт/220)-КВУ |
Щит упр. Iк ЩУВ/4(220)/8(4,3-5,5кВт/220)-КВУ |
|
24В |
Щит упр. Iк ЩУВ/4(24)/8(0,9-2кВт/220)-КВУ |
Щит упр. Iк ЩУВ/4(24)/8(2,1-4,2кВт/220)-КВУ |
Щит упр. Iк ЩУВ/4(24)/8(4,3-5,5кВт/220)-КВУ |
* Щиты управления выбираются в зависимости от напряжения используемого привода на клапане, суммарной мощности нагревателей клапана и требуемой функции управления.
Щиты управления ЩУВ для клапанов КВУ c подогревом привода (диапазон рабочих температур клапана -40 °С…+45 °С)
|
Напряжение привода клапана |
Диапазон суммарной мощности нагревателей, установленных на клапане КВУ, кВт |
||
|
от 0,9 до 2 |
от 2,1 до 4,2 |
от 4,3 до 5,5 |
|
|
220В |
Щит упр.Iк ЩУВ/4(220)/8(0,9-2кВт/220)/8.1/8.3-КВУ |
Щит упр. Iк ЩУВ/4(220)/8(2,1-4,2кВт/220)/8.1/8.3-КВУ |
Щит упр. Iк ЩУВ/4(220)/8(4,3-5,5кВт/220)/8.1/8.3-КВУ |
|
24В |
Щит упр. Iк ЩУВ/4(24)/8(0,9-2кВт/220)/8.1/8.3-КВУ |
Щит упр. Iк ЩУВ/4(24)/8(2,1-4,2кВт/220)/8.1/8.3-КВУ |
Щит упр. Iк ЩУВ/4(24)/8(4.3-5,5кВт/220)/8.1/8.3-КВУ |
* Щиты управления выбираются в зависимости от напряжения используемого привода на клапане, суммарной мощности нагревателей клапана и требуемой функции управления.
Щиты управления для клапанов КВУ с периметральным обогревом и подогревом привода (диапазон рабочих температур клапана -60 °С…+45 °С)
|
Напряжение привода клапана |
Диапазон суммарной мощности нагревателей, установленных на клапане КВУ, кВт |
||
|
от 0,9 до 2 |
от 2,1 до 4,2 |
от 4,3 до 5,5 |
|
|
220В |
Щит упр.Iк ЩУВ/4(220)/8(0,9-2кВт/220)/8.1/8.3-КВУ |
Щит упр. Iк ЩУВ/4(220)/8(2,1-4,2кВт/220)/8.1/8.3-КВУ |
Щит упр. Iк ЩУВ/4(220)/8(4,3-5,5кВт/220)/8.1/8.3-КВУ |
|
24В |
Щит упр. Iк ЩУВ/4(24)/8(0,9-2кВт/220)/8.1/8.3-КВУ |
Щит упр. Iк ЩУВ/4(24)/8(2,1-4,2кВт/220)/8.1/8.3-КВУ |
Щит упр. Iк ЩУВ/4(24)/8(4.3-5,5кВт/220)/8.1/8.3-КВУ |
* Щиты управления выбираются в зависимости от напряжения используемого привода на клапане, суммарной мощности нагревателей клапана и требуемой функции управления.
Электрические схемы подключения клапанов с приводом
МАРКИРОВКА:
Клапан КВУ-О-500*400-РП/-20°С
где: КВУ – клапан воздушный утепленный;
О – общепромышленное исполнение;
500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
РП – исполнение клапана с ручным приводом;
-20°С – минимальная температура использования клапана.
Клапан КВУ-К-500*400-ЭП/-20°С
где: КВУ – клапан воздушный утепленный;
К – коррозионостойкое исполнение;
500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
ЭП – исполнение клапана с площадкой под электропривод;
-20°С – минимальная температура использования клапана.
Клапан КВУ-К-500*400(Р-Ik/220)/-40°С
где: КВУ – клапан воздушный утепленный;
К – коррозионостойкое исполнение;
500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
Р – тип привода (Р – электрический реверсивный привод;
Р – электрический реверсивный привод с управлением 0-10В (только для привода с
номинальным напряжением 24В); М – электромеханический привод с возвратной пружиной).
Iк – обозначение производителя привода (Iк – РОВЕН);
220 – напряжение питания привода, В;
-40°С – минимальная температура использования клапана.
Клапан КВУ-К-500*400(Р-Ik/220)/-60°С
где: КВУ – клапан воздушный утепленный;
К – коррозионостойкое исполнение;
500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
Р – тип привода (Р – электрический реверсивный привод;
Р – электрический реверсивный привод с управлением 0-10В (только для привода с
номинальным напряжением 24В); М – электромеханический привод с возвратной пружиной).
Iк – обозначение производителя привода (Iк – РОВЕН);
220 – напряжение питания привода, В;
-60°С – минимальная температура использования клапана.
