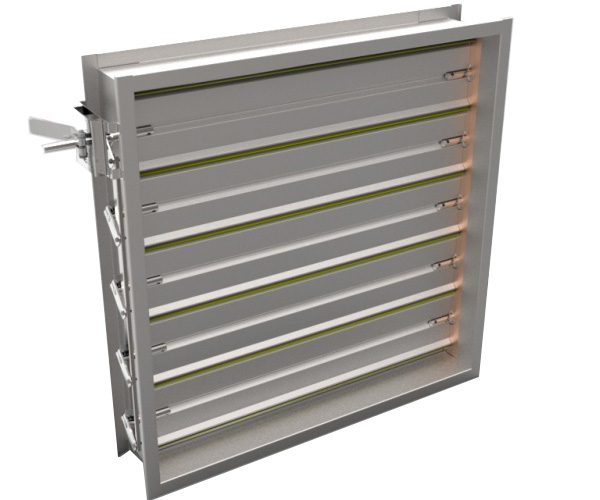

Клапан воздушный универсальный РЕГУЛЯР
РЕГУЛЯР® — это универсальный воздушный клапан, предназначенный для применения в системах вентиляции и кондиционирования воздуха.
Исполнение
- Общепромышленное (Н)
- Коррозионностойкое (К)
- Взрывозащищенное (В)
- Коррозионностойкое взрывозащищенное (КВ)
Техническая характеристика
Назначение: отсечной
Тип клапана: канальный
Рабочее сечение: прямоугольное
Рабочее давление: до 1500 Па
Скорость перемещения рабочей среды: до 15 м/с
Исполнительный механизм* • электропривод • рукоятка
Класс протечки: 1
Раскрытие лопаток: параллельное
Пространственная ориентация: произвольная
Коэффициент теплосопротивления через сечение клапана: 2,83×10-5 м2∙К/Вт
Климатическое исполнение по ГОСТ: 15150-69** • УХЛ2 • У3
Конструкция
Клапан РЕГУЛЯР® состоит из корпуса и установленных в него лопаток из профилированного листового металла.
Материал изготовления оцинкованная (исполнение • Н • В) или нержавеющая (исполнение • К • КВ) сталь.Клапан имеет специальное пружинное уплотнение по торцам лопаток. Примыкание лопаток выполнено в форме замкового
уплотнения с расположенным в зоне примыкания уплотнителем. Для передачи крутящего момента от исполнительного механизма применяется система стальных рычагов и тяг. Электроприводы подбираются в зависимости
от площади рабочего сечения клапана в соответствии с таблицей комплектации. Клапаны РЕГУЛЯР® имеют современный внешний вид, сочетающийся с существующими требованиями потребителей к дизайну большинства видов
помещений.
Ввиду того, что лопатка клапана сделана из стального профиля, получаемого на линии специализированной профилирования, то для оптимизации живого сечения данного клапана необходимо подбирать высоту Н=100/150/
170/250/300/320/470/620/ 770/920/1070/1220/1370/ 1520/1670/1820/1970/2120/2270/2420 мм. Клапаны с размерами
по высоте отличными от данных будут изготавливаться с проходным сечением близким к унифицированным размерам Н, но с более высоким упором (с меньшим «живым» сечением).
Стандартно клапаны комплектуются электроприводами фирмы BELIMO. По специальному заказу возможно изготовление клапанов с электроприводами других производителей.
