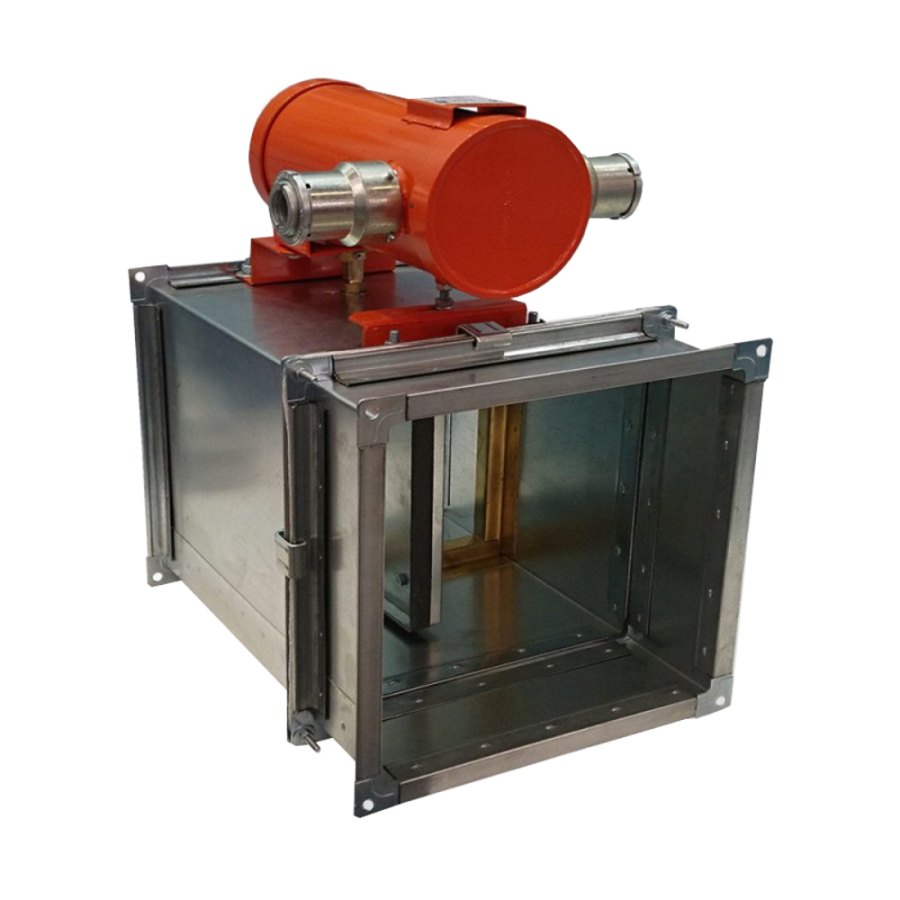

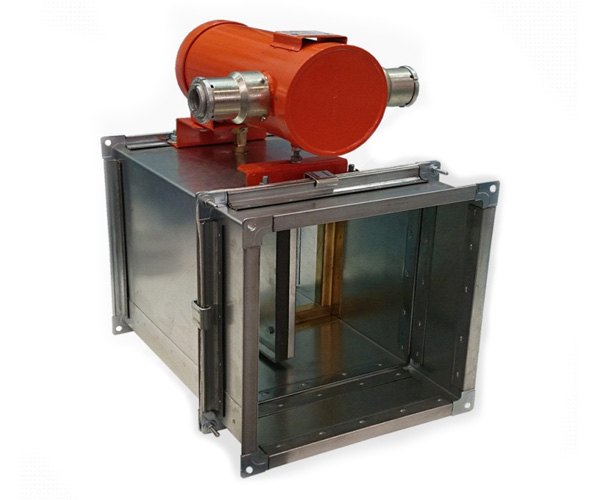

Клапан противопожарный взрывозащищенный КПВ.01(02).В
Клапаны противопожарные взрывозащищенные КПВ.01(02:03).В — предназначены для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения.
Клапаны противопожарные взрывозащищенные КПВ.01.В, КПВ.02.В, КПВ.03.В изготавливаются нормально открытыми (НО), нормально закрытыми (НЗ) и дымовыми (Д).
Клапаны НО (огнезадерживающие) предназначены для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре.
Клапаны НЗ (в том числе дымовые) используются в качестве клапанов противодымной вентиляции. Применение клапанов осуществляется в соответствии с нормативными требованиями.
Нормируемый предел огнестойкости клапанов КПВ.01(02;03).В – EI 60, EI 90, EI 120:
- в режиме нормально открытого клапана при тепловом воздействии со стороны механизма привода;
- в режиме нормально открытого клапана при тепловом воздействии со стороны, противоположной расположению механизма привода;
- в режиме нормально открытого клапана при установке на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости;
- в режиме нормально закрытого клапана.
Клапаны КПВ.01(02;03).В могут устанавливаться в помещениях категорий А и Б по взрывопожароопасности, во взрывоопасных зонах классов В-1, В-1а, В-1б и В-1г согласно классификации ПУЭ, где по условиям эксплуатации возможно:
а) образование взрывчатых смесей газов и паров с воздухом, относящихся к категориям IIА, IIВ и IIС согласно ГОСТ 30852.11-2002 или ГОСТ Р МЭК 60079-20-1-2011 при максимальной температуре поверхности согласно температурным классам Т1,Т2, Т3, Т4,Т5, Т6 согласно ГОСТ 30852.5-2002 или ГОСТ Р МЭК 60079-20-1-2011;
б) образование слоёв горючей пыли и взрывчатых пылевоздушных смесей, относящихся к категориям IIIA, IIIB и IIIC согласно ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 61241-3-2011.
Степень защиты привода от внешних воздействий по ГОСТ 14254-96: IP 66.
Клапан взрывобезопасный может устанавливаться во взрывоопасных зонах 1 и 2 согласно классификации ГОСТ 31610.10-2012, а также в зонах класса 21 и 22 согласно ГОСТ IEC 61241-3-2011 в соответствии с маркировкой взрывозащиты. При этом окружающая среда может содержать взрывоопасные проводящие летучие частицы и пыль в соответствии с маркировкой взрывозащиты.
Необходимость и возможность установки взрывобезопасного клапана в конкретной потенциально взрывоопасной зоне может определяться согласно гл.7.3. ПУЭ, а также по ГОСТ 31610.10-2012 и ГОСТ IEC 61241-1-2-2011.
Конструкция взрывонепроницаемой оболочки выполнена с учетом требований ГОСТР МЭК 60079-1-2011.

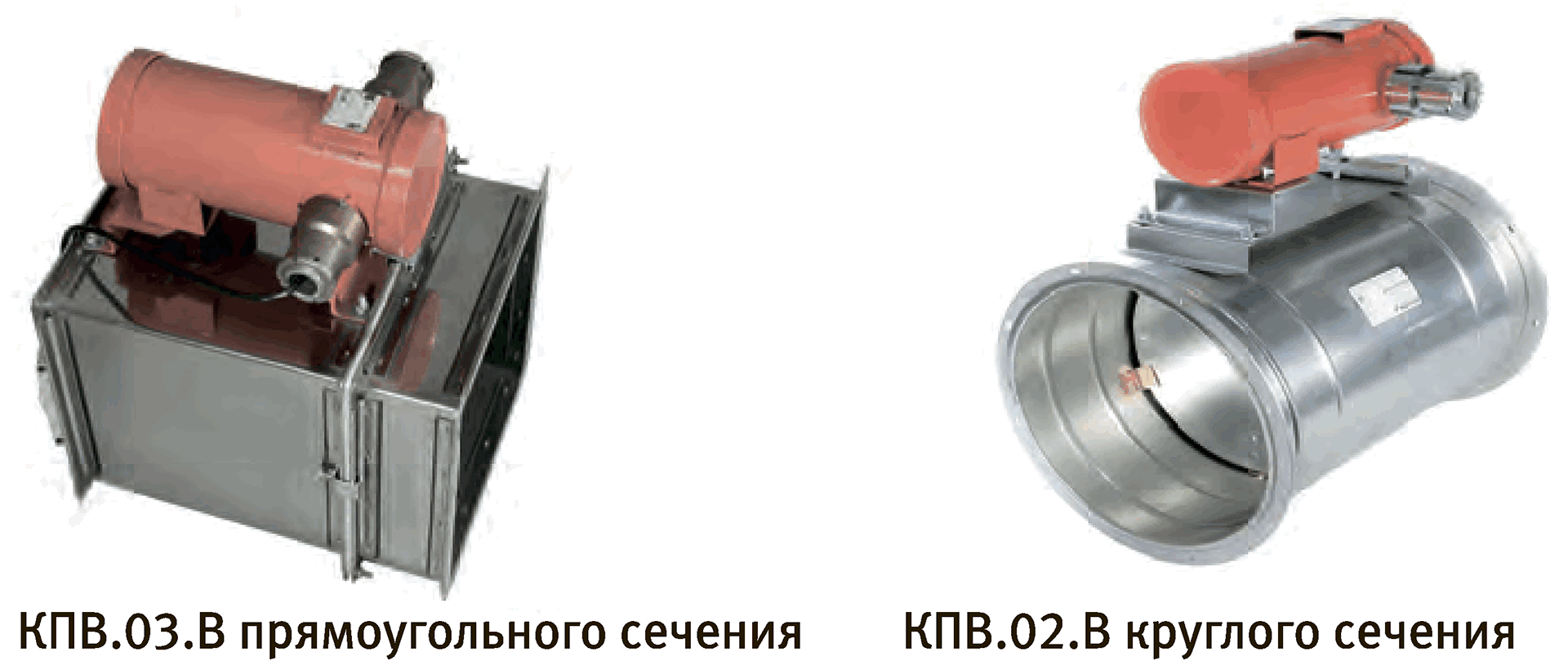

Клапаны противопожарные взрывозащищенные КПВ.01(02;03).В выпускаются прямоугольного сечения с двумя фланцами и круглого сечения с фланцевым или ниппельным соединением.
Клапаны взрывозащищенные КПВ.01(02;03).В состоят из корпуса (оцинкованная сталь), огнестойкой заслонки поворотного типа и взрывозащищенного электропривода ЭПВ (электропривод Belimo помещенный в прочный стальной корпус) с Ex – маркировкой 1ExdIICT6. Для обеспечения искрозащиты детали клапана, которые в процессе работы соприкасаются между собой, выполнены из разнородных металлов.
Вид климатического исполнения – У3 по ГОСТ 15150-69.
Клапаны могут устанавливаться в закрытых помещениях с температурой воздуха от –30ºС до +40ºС, где колебания температуры и влажности воздуха существенно меньше, чем снаружи здания. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Клапаны не следует устанавливать в системах местных отсосов агрессивных веществ.

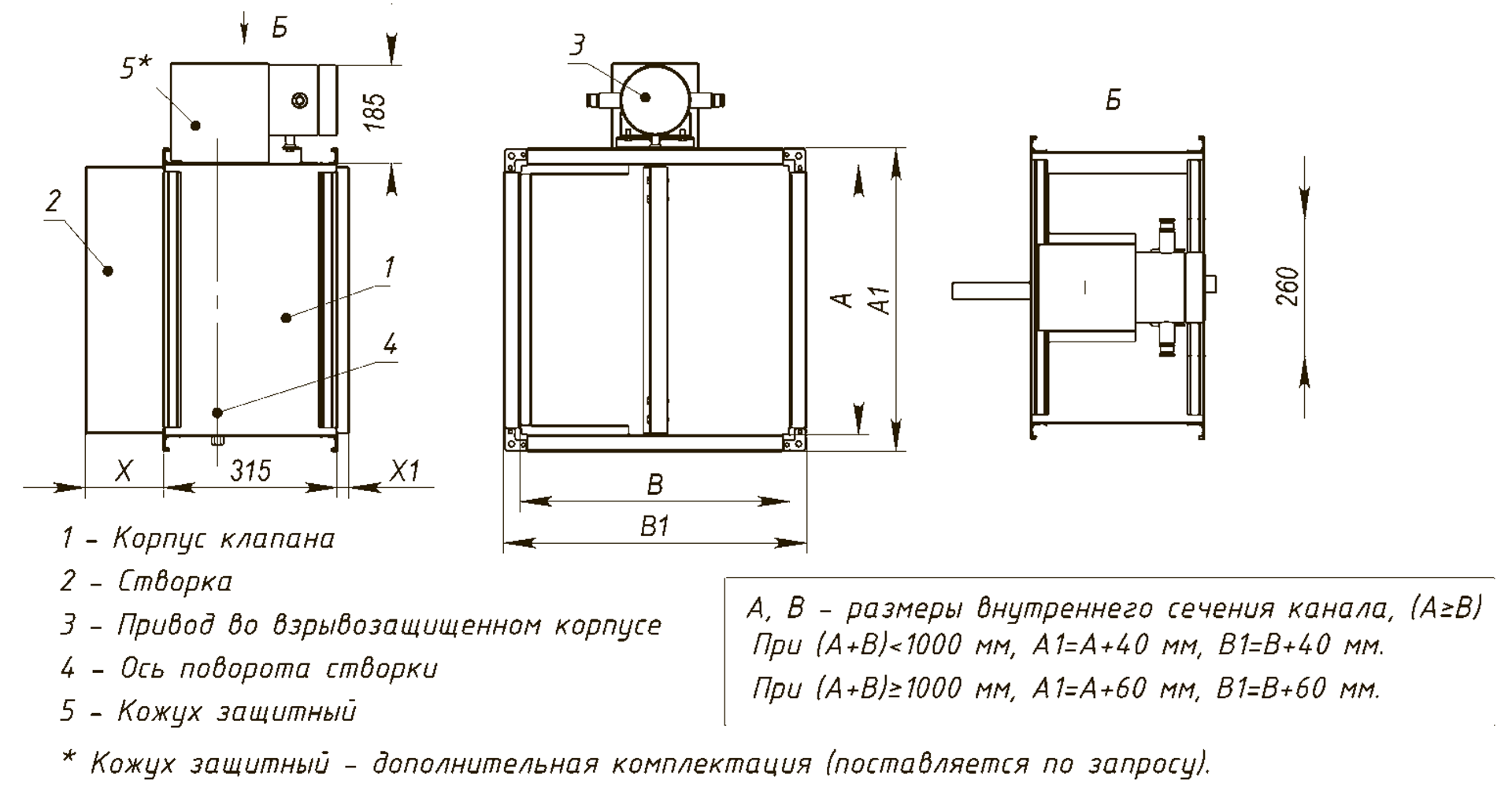

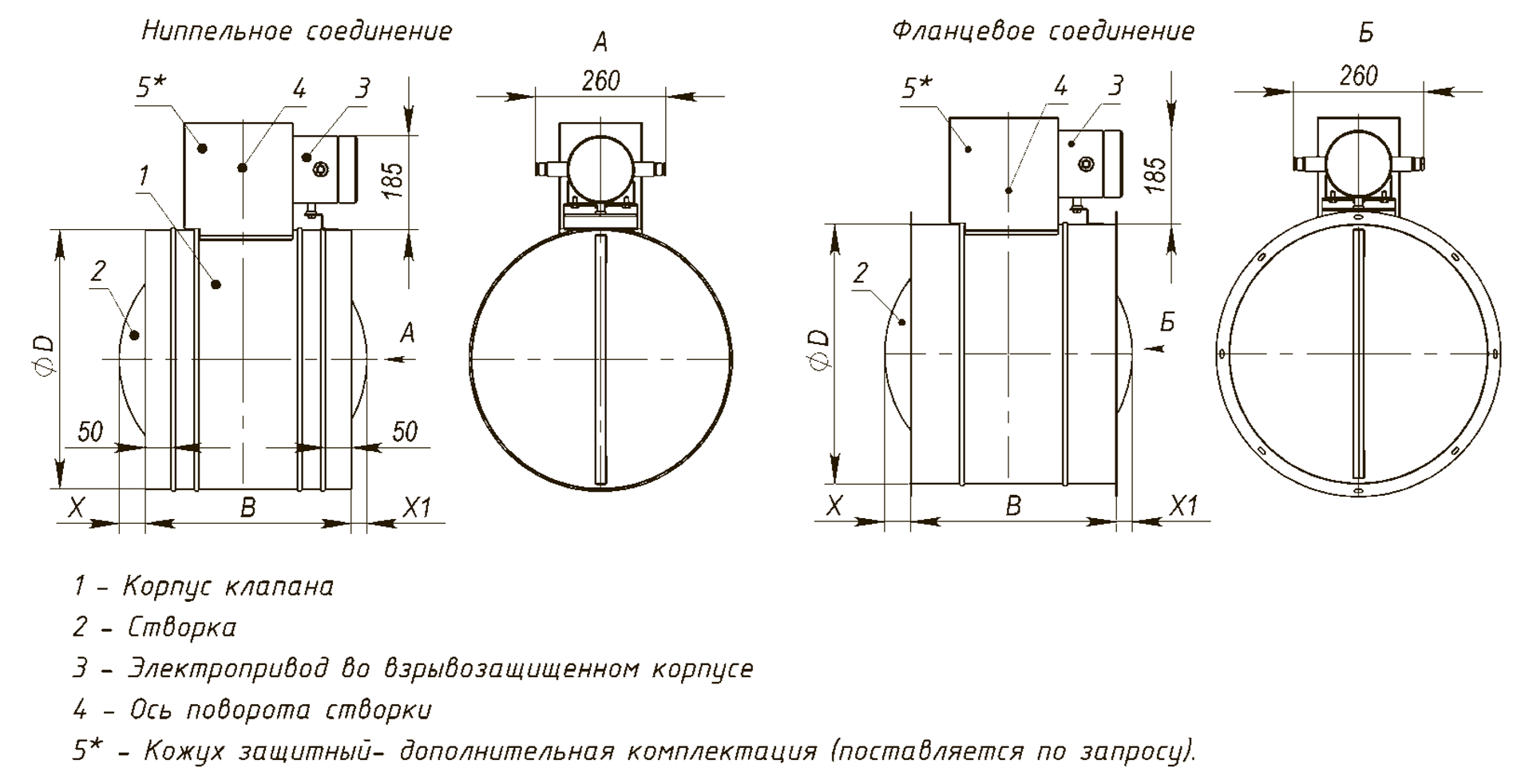

Схема конструкции КПВ.01(02;03).В с приводом Belimo во взрывонепроницаемой оболочке
