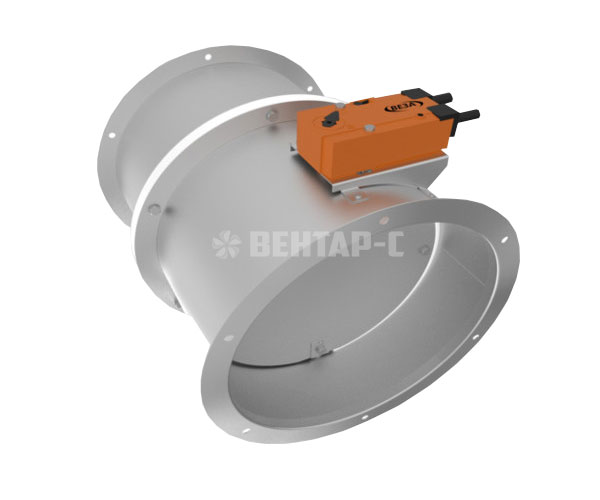

Клапан противопожарный универсальный КПУ-2Н
Клапаны противопожарные универсальные КПУ-2Н могут эксплуатироваться в условиях умеренного и холодного (УХЛ) климата 3-й категории размещения по ГОСТ 15150-69. Условия эксплуатации: температура окружающей среды: — от минус 30 до +40°С; — от минус 60 до +40°С (для морозостойкого исполнения).
- Исполнение:
- Общепромышленное (Н)
- Взрывозащищенное (В) – кроме стенового типа
- Коррозионностойкое (К)
- Взрывозащищённые коррозионностойкие (ВК) – кроме стенового типа
- Морозостойкое (МС) – кроме стенового типа
- Морозостойкое коррозионностойкое (МСК) – кроме стенового типа
- Взрывозащищенное морозостойкое (ВМС) – кроме стенового типа
- Взрывозащищенное морозостойкое коррозионностойкое (ВМСК) – кроме стенового типа

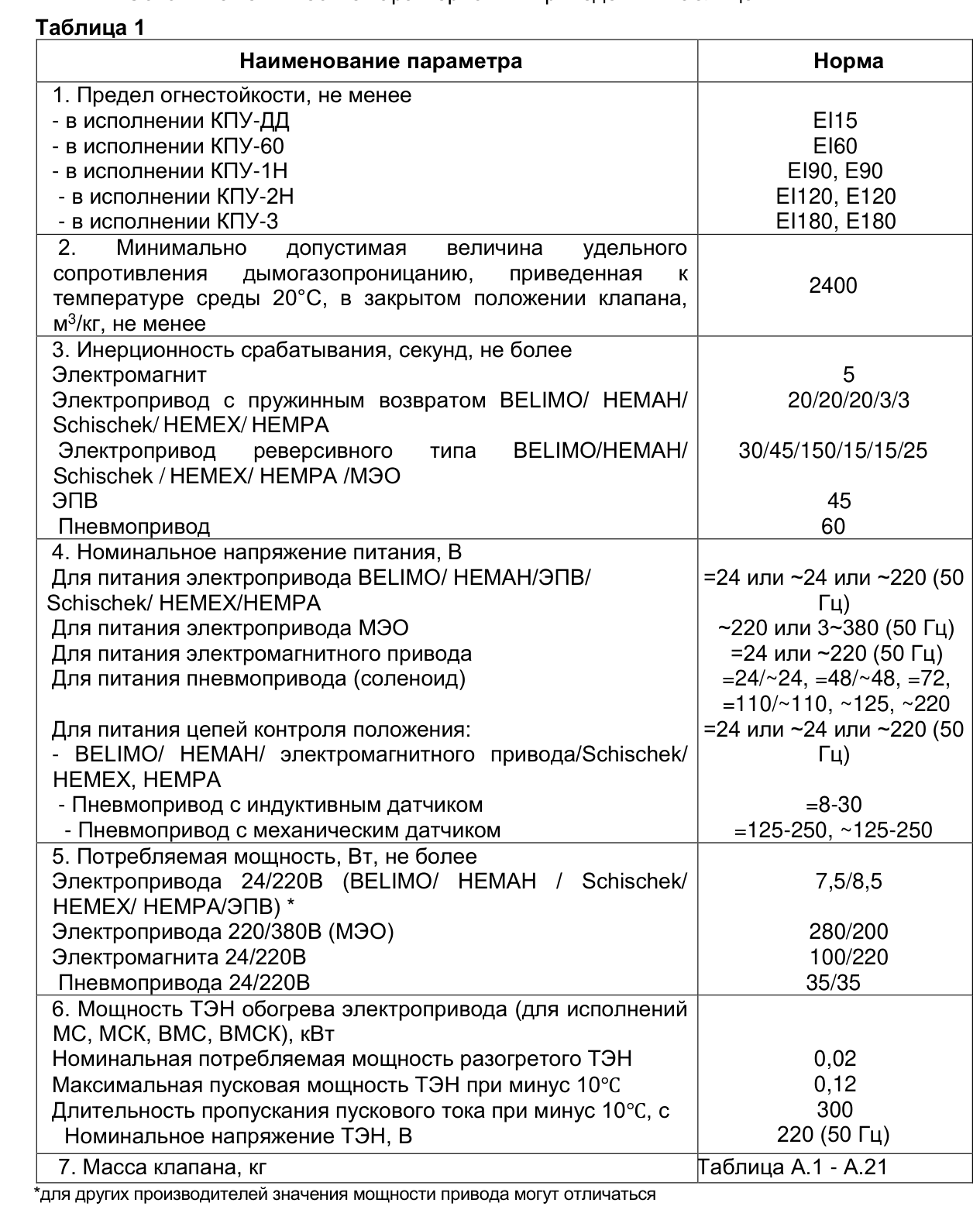

Технические характеристики клапана КПУ-1Н
-
- Клапаны изготавливают следующих типов:
-
- канальный (2 присоединительных фланца; исполнительный механизм снаружи);
- прямоугольного сечения (глубина корпуса — 260мм);
- круглого сечения (глубина корпуса 410-665мм, диаметр- не более 710мм)
- стеновой (1 присоединительный фланец, исполнительный механизм внутри);
- прямоугольного сечения (глубина корпуса-380мм)
- нипельный (нипельное присоединение, исполнительный механизм снаружи);
- круглого сечения (глубина корпуса 510-765мм, диаметр — не более 710мм)
-
Клапан КПУ-2Н состоит:
-
-
- ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ:
- — назначение НО:
- — электромагнит (только для исполнения Н);
- — электропривод со встроенной возвратной пружиной и терморазмыкающим устройством(ТРУ только для исполнения Н);
- — назначение НЗ и Д:
- — электропривод типа «открыто/закрыто»;
- — электромагнит (только для исполнения Н).
-
КОРПУС — сборный сдвоенный состоящий из условно «горячей» части — корпуса клапана исполнения КПУ-2Н и условно «холодной» части — участок стального воздуховода, разделенных термоизолирующей вставкой.
ЛОПАТКА — створчатая поворотного типа. В качестве материала лопатки для назначения НО, НЗ используются огнестойкие плиты. В качестве уплотнения на торцевой поверхности лопатки размещается термовспучивающийся материал. Для клапана назначения Д лопатка имеет полую коробчатую конструкцию, выполненную из стали. Конструктивные особенности размещения лопатки в корпусе предотвращают возможность ламинарного течения потоков воздуха в зоне примыкания лопатки с корпусом, что существенно повышает надежность работы клапана при воздействии высоких температур. Может иметь вылет за габарит корпуса.
Применение
-
-
- По функциональному назначению
-
клапаны КПУ-2Н могут применяться в качестве:
- нормально открытых (НО)
- нормально закрытых (НЗ)
- дымовых (Д)
согласно требованиям ГОСТ Р 53301-2009, а также в полном соответствии техническому регламенту о требованиях пожарной безопасности N 123-ФЗ.
- Предел огнестойкости:
- нормально открытый — EI 120
- нормально закрытый — EI 120
- дымовой — E 120
Выпускают клапаны по ТУ 4863-100-40149153-07
Клапаны сертифицированы для использования в системах дымоудаления.
Поставка клапанов предусматривается с использованием знака пожарной безопасности.

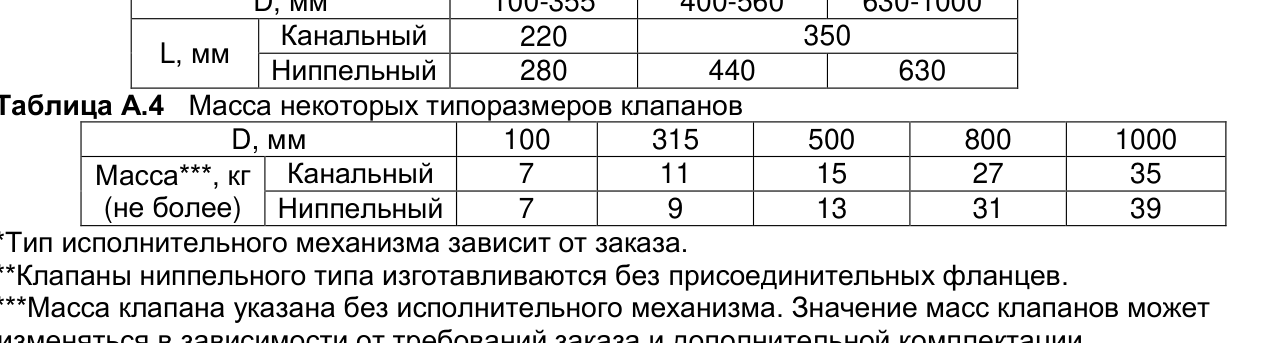

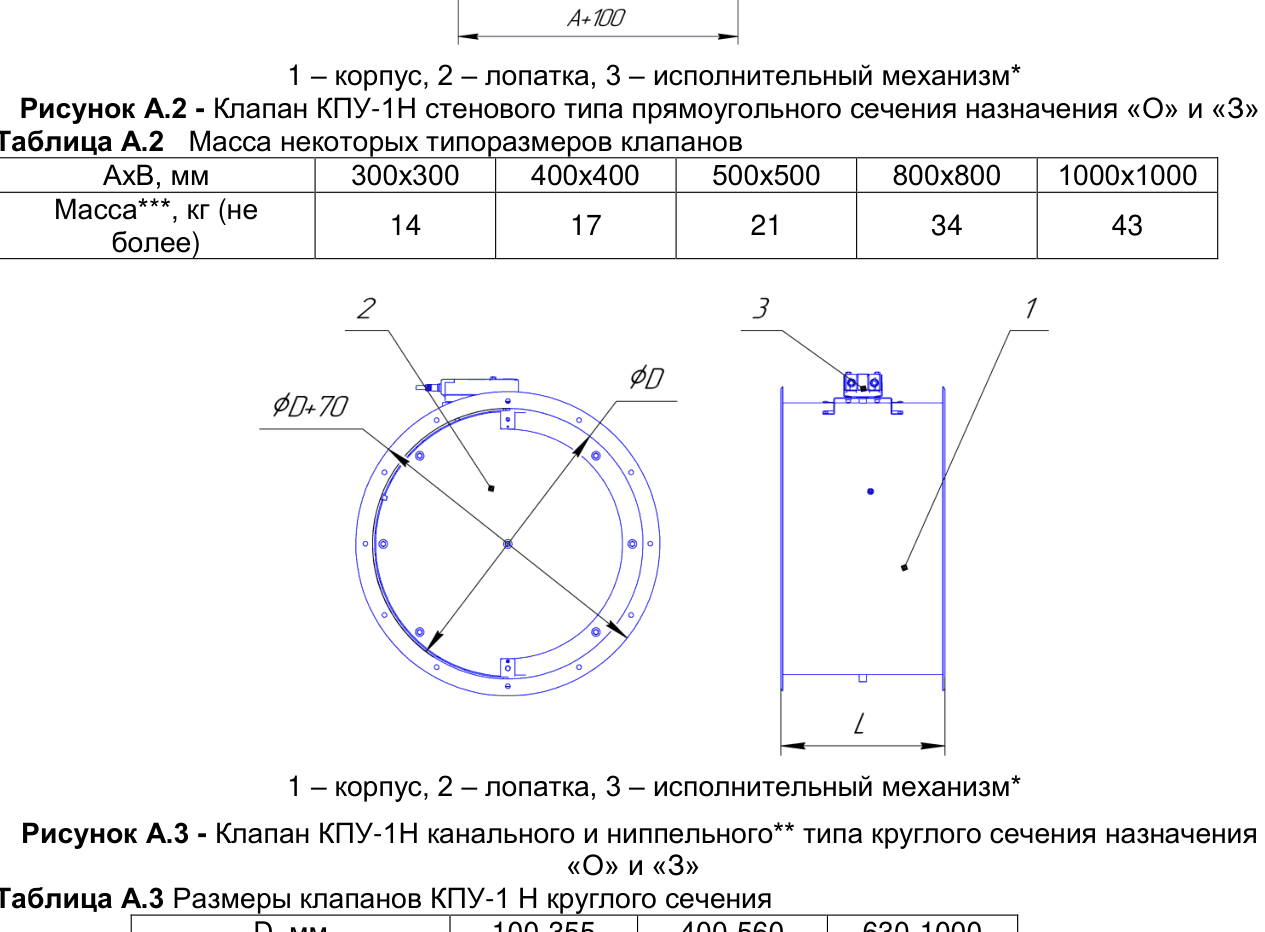

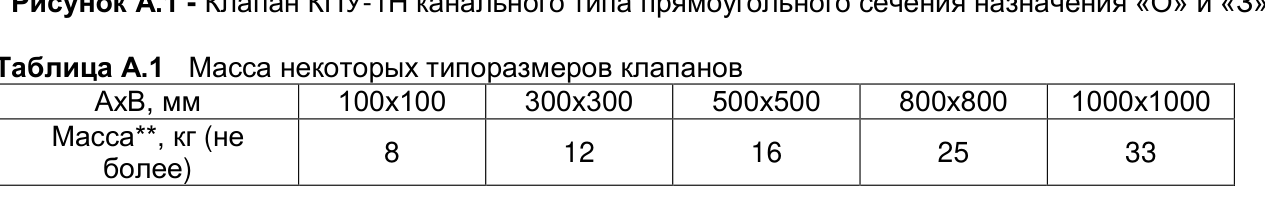

Габаритные и присоединительные размеры КПУ-2Н
Электрические схемы подключения клапанов
Подготовка к заделке. При подготовке противопожарных или дымовых клапанов (особенно кассетных клапанов или клапанов круглого сечения) к заделке целесообразно укреплять корпус клапана распорками во избежании перекосов, скручивания и других нарушений геометрии корпуса, впоследствии приводящих к заклиниванию клапана и потере его работоспособности.
