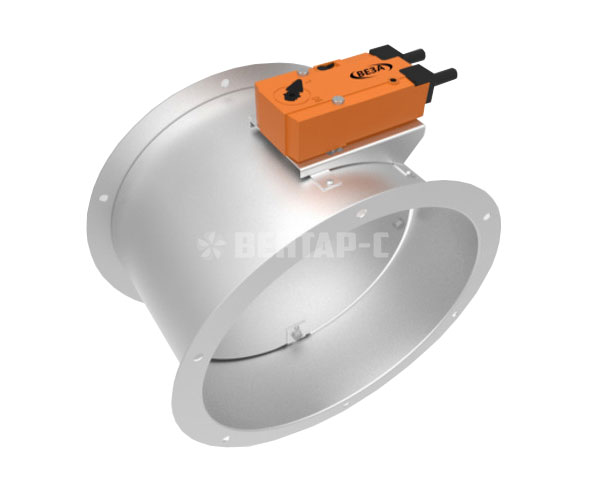

Клапан противопожарный универсальный КПУ-1Н
- По функциональному назначению клапаны могут применяться в качестве:
- нормально открытых (НО)
- нормально закрытых (НЗ)
- дымовых (Д)
согласно требованиям ГОСТ Р 53301-2013 и в полном соответствии техническому регламенту о требованиях пожарной безопасности N 123-ФЗ.
Назначение клапанов КПУ-1Н
- Общепромышленное (Н)
- Коррозионностойкое (К)
- Взрывозащищенное (В) – кроме стенового типа
- Взрывозащищённые коррозионностойкие (ВК) – кроме стенового типа
- Взрывозащищенное морозостойкое (ВМС) – кроме стенового типа
- Взрывозащищенное морозостойкое коррозионностойкое (ВМСК) – кроме стенового типа
- Морозостойкое (МС)
- Морозостойкое коррозионностойкое (МСК)
Условия эксплуатации КПУ-1Н
Клапаны серии КПУ®: вид климатического исполнения УХЛ3 (по умолчанию) по ГОСТ 15150, но при этом температура эксплуатации клапанов исполнения Н, В, К, ВК, оснащенных приводом (Belimo без спец. оболочки, Siemens, Veza и др. производителей) должна находиться в пределах от -30 до +40 °С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке. По требованию заказчика возможны другие виды климатического исполнения.
Конструкция клапана универсального КПУ-1Н
Выпускают клапаны круглого и прямоугольного сечений.
Клапаны изготавливают трех типов:
- канальный (2 присоединительных фланца, исполнительный механизм снаружи, электромагнит снаружи или внутри)
- прямоугольного сечения (глубина корпуса-180мм) -круглого сечения (глубина корпуса -200-415мм, диаметр -не более 710мм)
- стеновой (1 присоединительнный фланец, исполнительный механизм внутри)
- прямоугольного сечения (глубина корпуса -300мм)
- ниппельный (нипельнное присоединение, исполнительный механизм снаружи)
- круглого сечения(глубина корпуса-300-515мм, диаметр- не более 710мм)
Клапан КПУ®-1Н состоит:
исполнительный механизм:
назначение НО:
– электромагнит (только для исполнения «Н»);
– электропривод со встроенной возвратной пружиной и терморазмыкающим устройством (ТРУ – при заказе и только для исполнения «Н»);
назначение НЗ и Д:
– электропривод типа «открыто/закрыто»;
– электромагнит (только для исполнения «Н»);
корпус – один общий корпус круглого или прямоугольного сечения, выполненный из стали;
лопатка – створчатая поворотного типа. В качестве материала лопатки для назначения НО, НЗ используется огнестойкий материал. В качестве уплотнения на торцевой поверхности лопатки размещается термовспучивающийся материал. Для клапана назначения Д лопатка имеет полую коробчатую конструкцию, выполненную из стали. Может иметь
вылет за габарит корпуса.

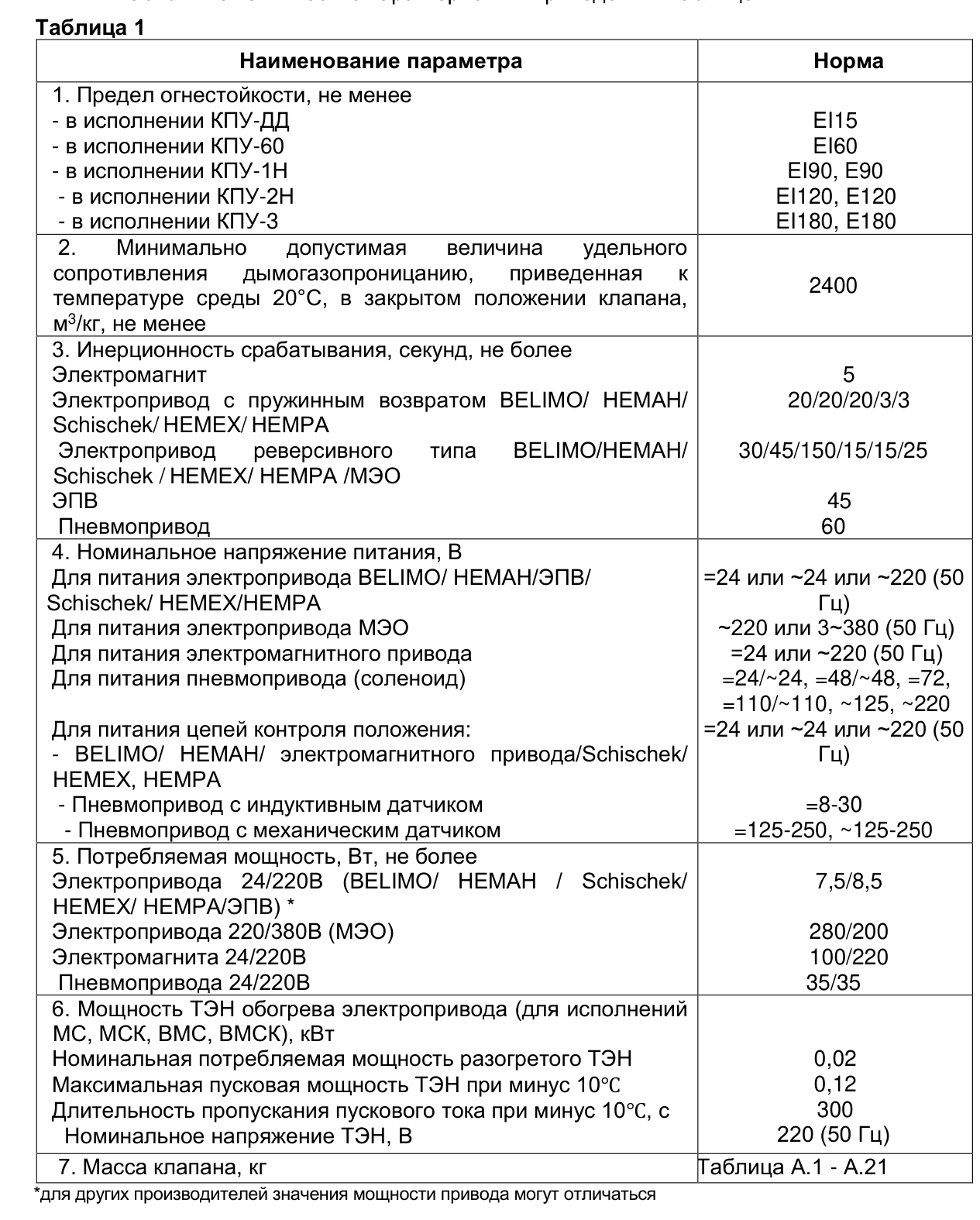

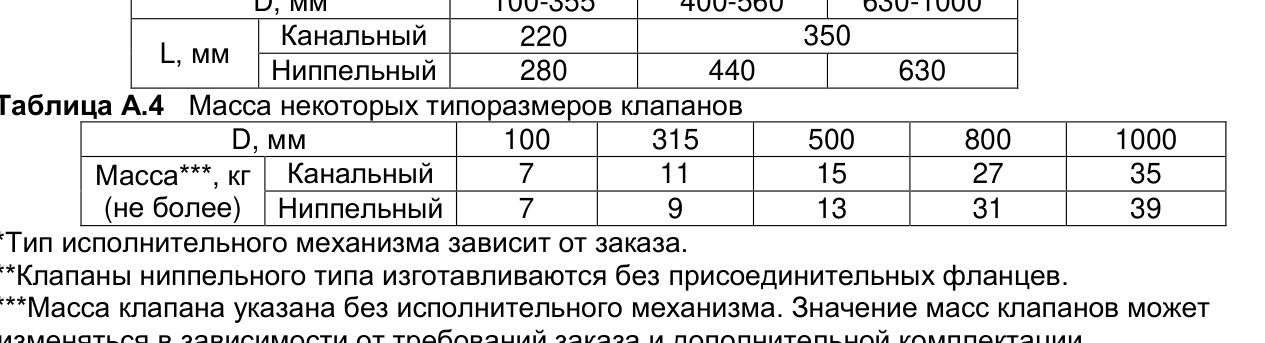

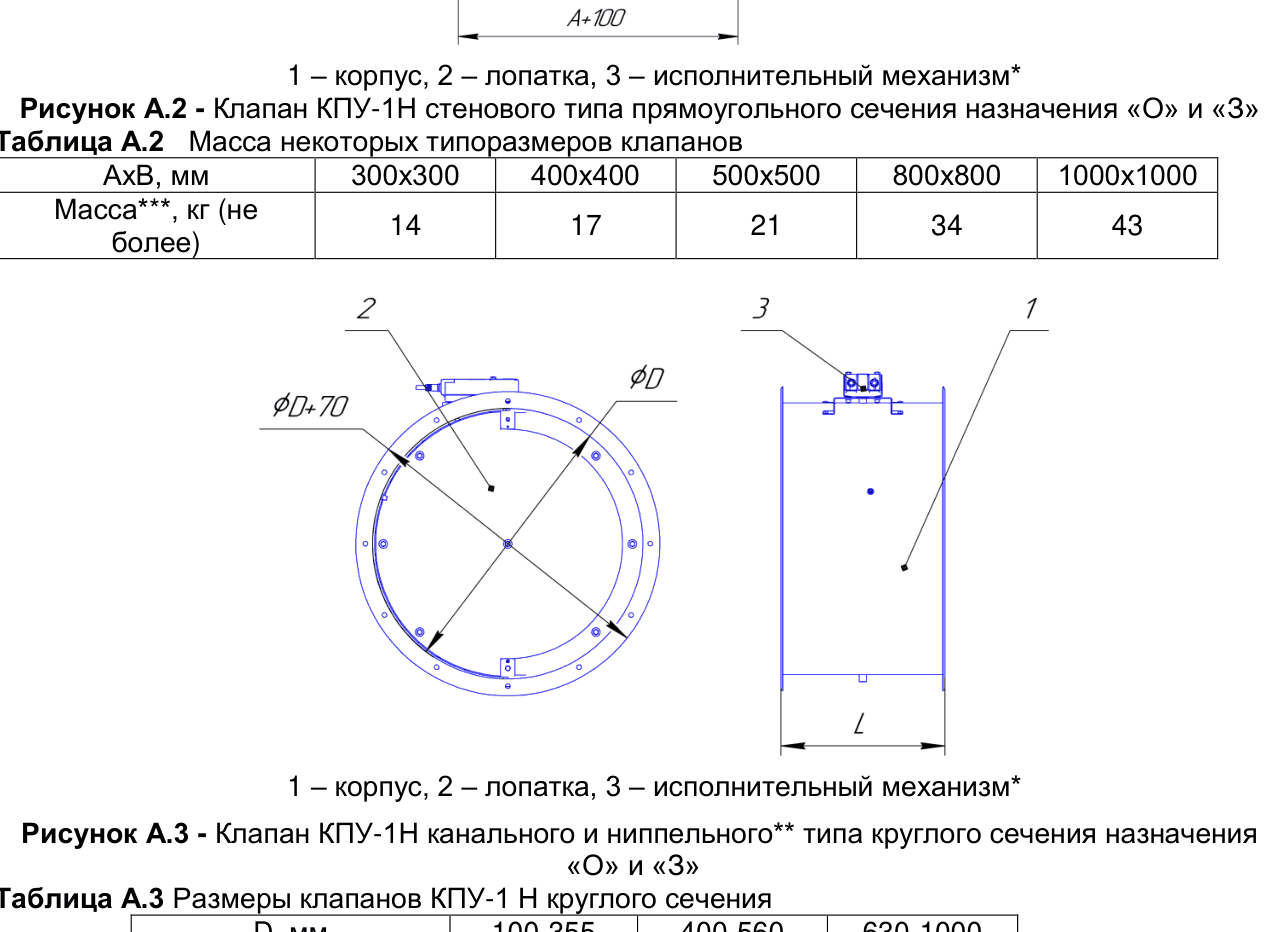

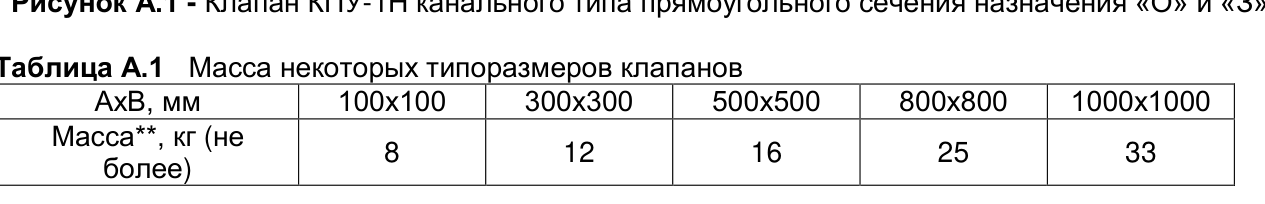

Габаритные и присоединительные размеры
Монтаж противопожарных клапанов серии КПУ
Подготовка к заделке. При подготовке противопожарных или дымовых клапанов (особенно кассетных клапанов или клапанов круглого сечения) к заделке целесообразно укреплять корпус клапана распорками во избежании перекосов, скручивания и других нарушений геометрии корпуса, впоследствии приводящих к заклиниванию клапана и потере его работоспособности.
Монтаж противопожарных клапанов серии КПУ
Электрические схемы подключения клапанов
