Клапан противопожарный нормально закрытый избыточного давления предназначен для возмещения объемов удаляемых продуктов горения из помещений путем компенсации подачи наружного воздуха. Подача наружного воздуха приточной противодымной вентиляцией с механическим побуждением может быть предусмотрена с использованием систем подачи воздуха в тамбур-шлюзы или лифтовые шахты. При этом в ограждениях тамбур-шлюзов, к которым непосредственно примыкают защищаемые помещения могут быть установлены клапаны избыточного давления в противопожарном исполнении с требуемыми пределами огнестойкости.
Перепад давления на закрытой двери тамбур-шлюза от 20 Па до 150 Па, при известной производительности и напора вентиляционной системы, зависит от типоразмера клапана. Возврат заслонки в закрытое положение при падении давления настраивается на клапане при помощи регулировки пружин. При этом их натяжка должна быть минимально необходимой.
Для определения площади воспользуйтесь формулой:
kпр. – коэффициент, учитывающий конструктивные особенности клапана. Для КПП НЗ(КИД) А-В это значение будет 1,8
Vдв. – скорость потока воздуха в открытой двери при закрытом клапане, м/с
Sдв. – площадь открытой двери, м2
ΔРкид. – перепад давления на клапане при закрытой двери, соответствует избыточному давлению в тамбур-шлюзе, Па
ρв – плотность подаваемого воздуха, кг/м3
Типы клапана:
- К – канальный
- С – стеновой
- КЛ – канальный многостворчатый
- СЛ – стеновой многостворчатый
- МС-К – морозостойкий канальный
- МС-С – морозостойкий стеновой
Опции:
- AISI – коррозионностойкое исполнение (любая марка нерж.стали)
- 1*D(A-B)/2*D(A-B) – переходник с прямоугольного клапана на круглый клапан
Предел огнестойкости клапанов КИД:
- EI 60
- EI 90
- EI 120
– в режиме нормально закрытого
Клапан избыточного давления может быть прямого потока или обратного потока. При прямом потоке, его направление будет от крепежных фланцев (лицевая сторона) в сторону задней части клапана и заслонка открывается по потоку. В случае обратного исполнения, поток направлен к лицевой стороне, при этом заслонка открывается в сторону фланцев. Конструкция клапан обратного потока ОП имеет только многостворчатое исполнение.
Описание НЗ (КИД)
Нормально закрытый клапан избыточного давления КПП КИД состоит из:
- корпуса, изготовленного из оцинкованной стали
- огнеупорных одной или нескольких заслонок из негорючих минеральных материалов
- одной или нескольких пружин, расположенных внутри корпуса
Корпус, в зависимости от исполнения клапана, имеет глубину от 180 мм до 200. Фланцы на канальных клапанах шириной 30 мм., на стеновых клапанах 45мм. Заслонка коробчатого типа набивается огнезащитным материалом. В качестве уплотнителя используется противопожарный уплотнитель (термоактивная лента). При перепаде давления заслонка(ки) открываются.При снятии перепада давления пружины возвращают заслонку в нормальное положение.
Двигательный механизм, применяемые на клапанах:
- Пружина растяжения
- Электромагнитный привод
* на определенные модели клапана
220/24 В
Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Установка клапана нормально закрытого избыточного давления КИД должна быть в вертикальном положении. Ось заслонки в горизонтальном положении. При установке предусмотреть свободный доступ к пружинам, для регулировки клапана.
Клапаны КПП НЗ(КИД) канального исполнения:
- К – канальный
- КЛ – канальный многостворчатый
- МС-К – морозостойкий канальный

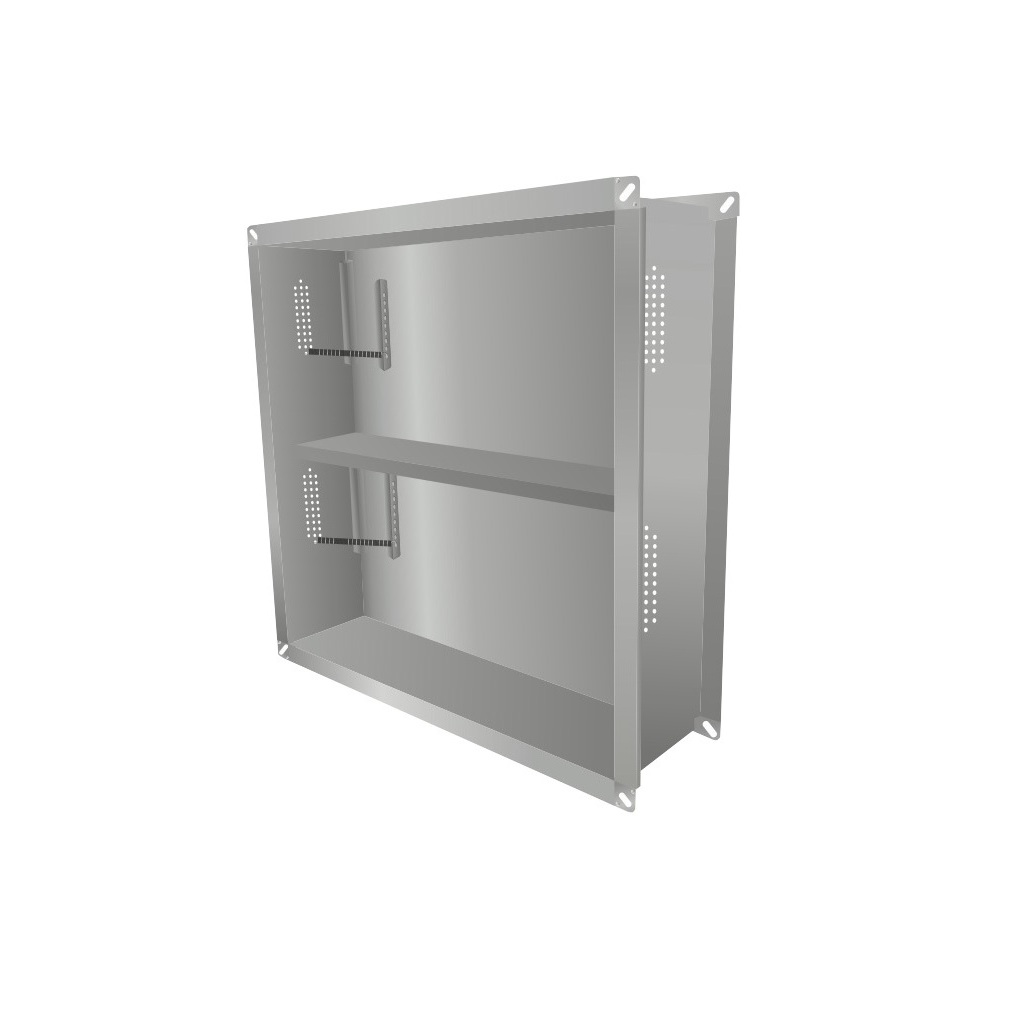

Клапан противопожарный КПП 90(120)-НЗ(КИД-МС-К)
Доступна установка электромагнитного привода
КПП 90(120)-НЗ(КИД-МС-К)-ЭМ(220/24)
КПП 90(120)-НЗ(КИД-МС-К)-ЭМ(220/24)

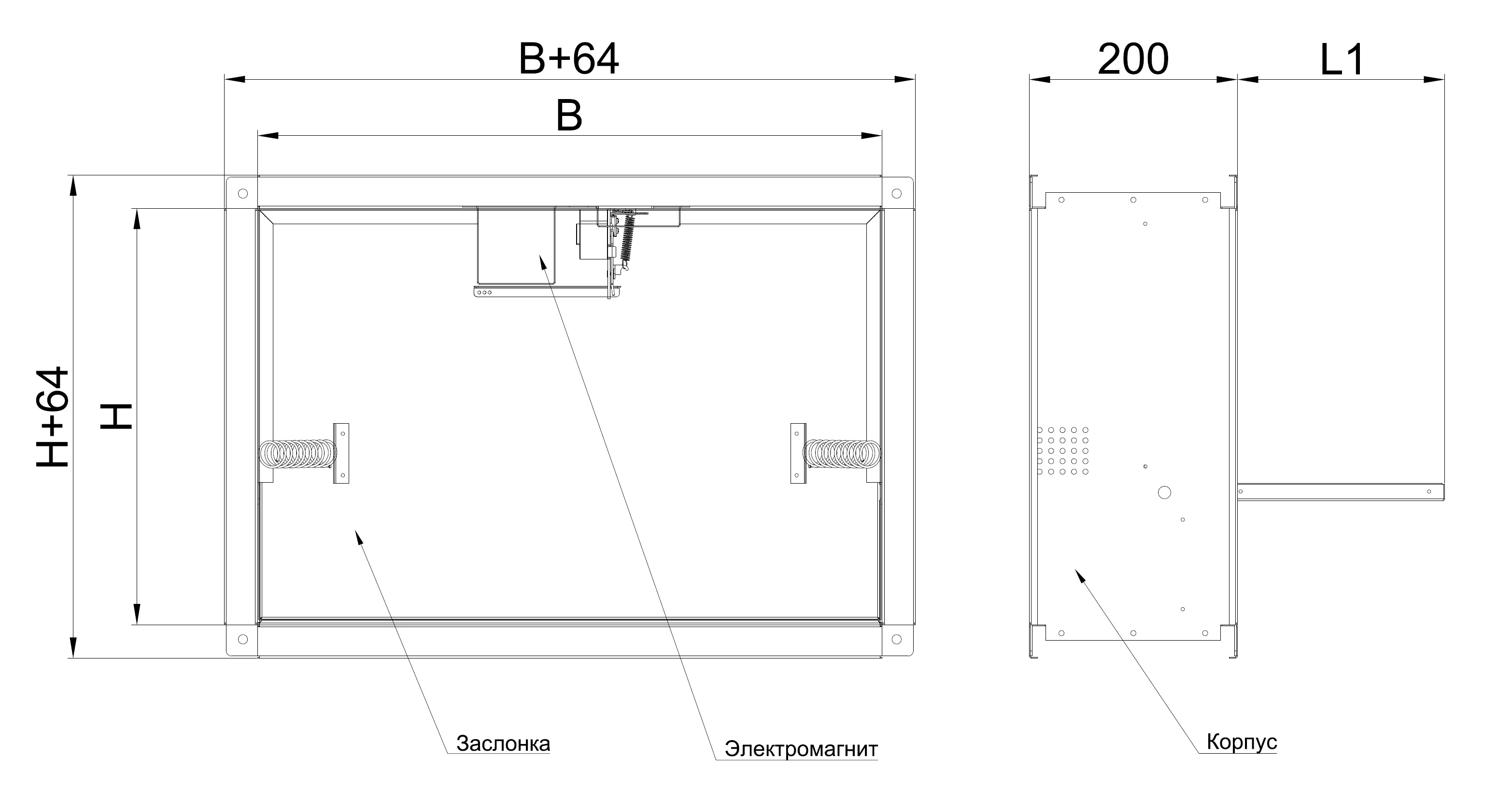

Чертеж клапана EI 90(120)
-%D0%9D%D0%97(%D0%9A%D0%98%D0%94-%D0%9C%D0%A1-%D0%9A)-1.jpg)
Технические характеристики НЗ
Пример заказа
