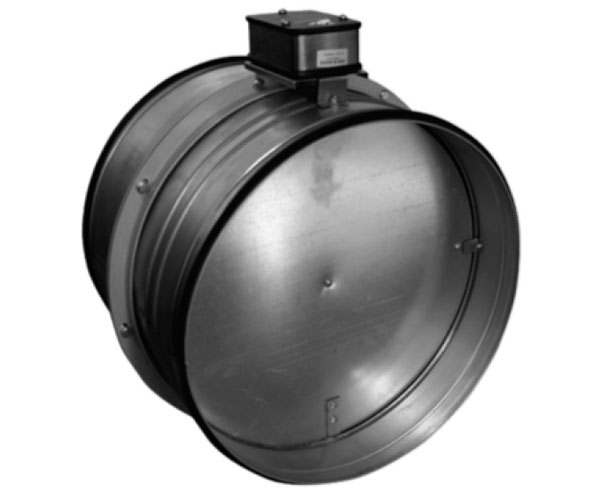

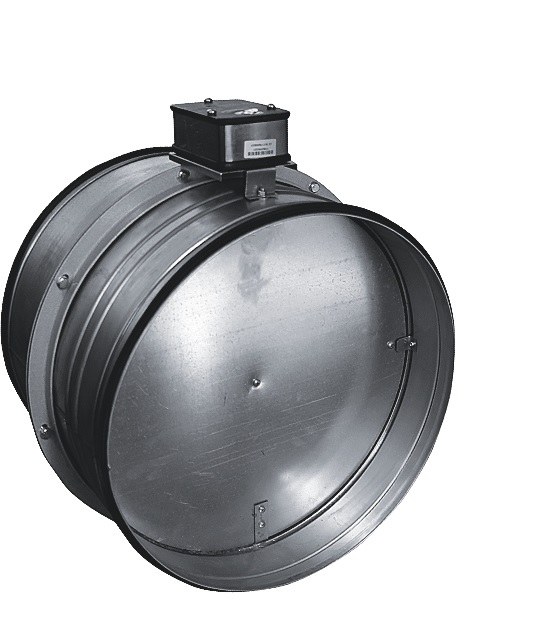

Описание клапана FKS-2М(120)

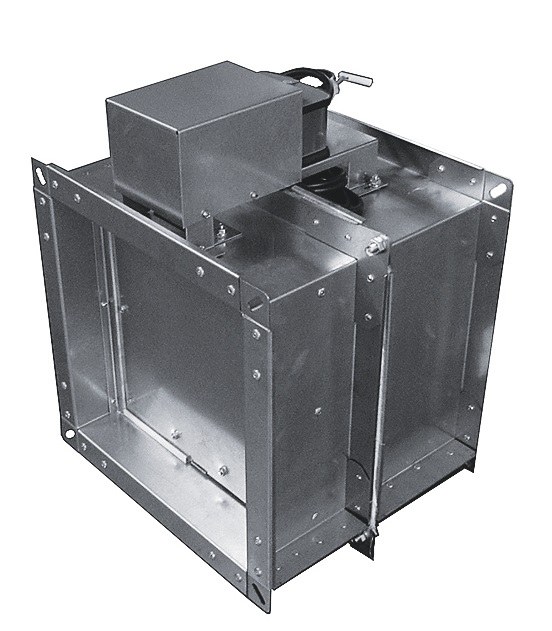

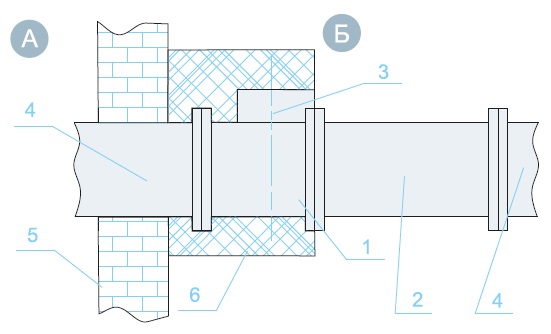

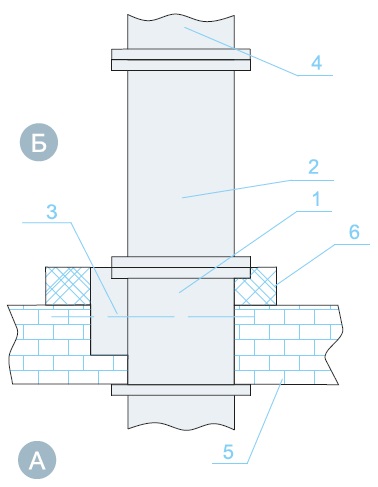

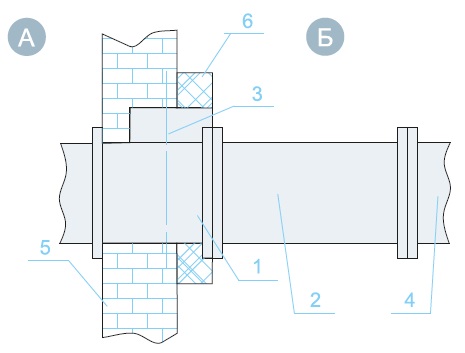

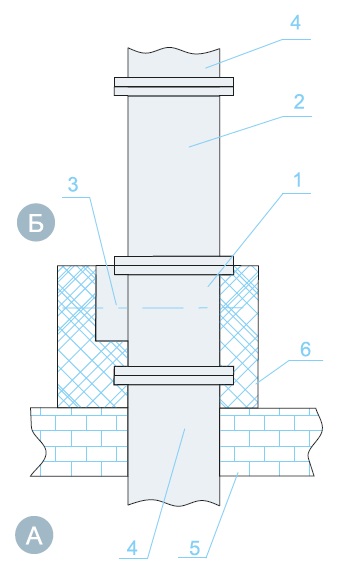

Клапан выпускается прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды. Клапан изготовлен из оцинкованной стали. Клапан работоспособен в любой пространственной ориентации.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрыво-пожароопасных смесей.
Клапан комплектуется следующими типами приводов:
- электромеханический FS, FSE (Lufberg);
- электромеханический BLF, BLE (Belimo);
- электромагнитный (ЭМ);
- пружинный с тепловым замком (ТЗ).
Вид климатического исполнения FKS-2М(120)
Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков.
Конструкция клапана FKS-2М(120)
Конструкция клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан состоит из секции №1 и секции №2 корпуса, заслонки, при-вода с защитным кожухом, предо-храняющего привод при монтаже клапана.

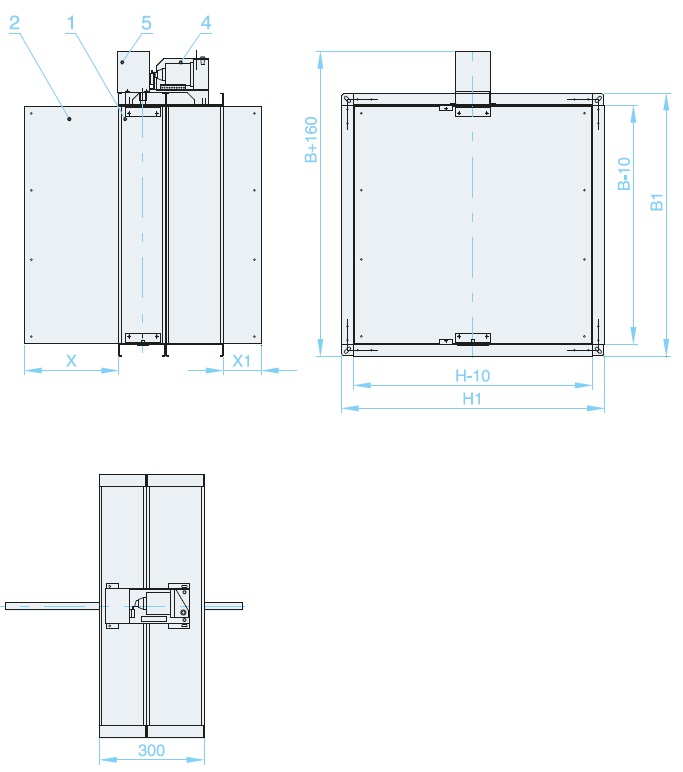

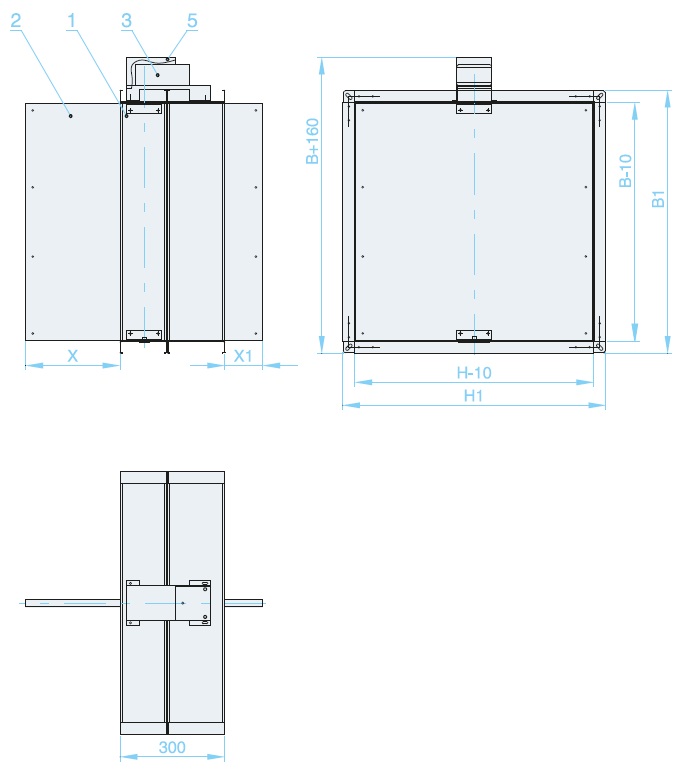

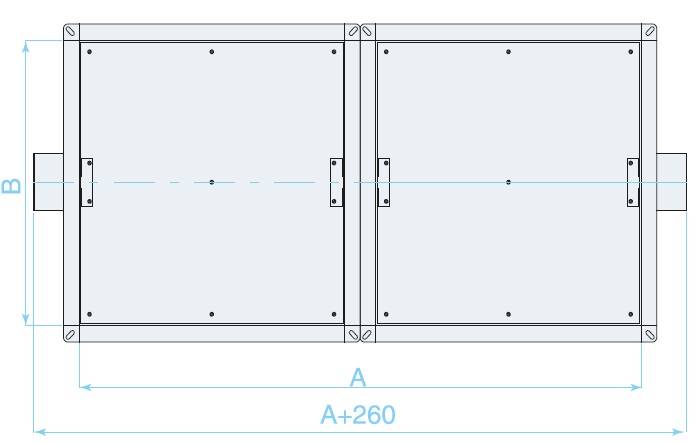

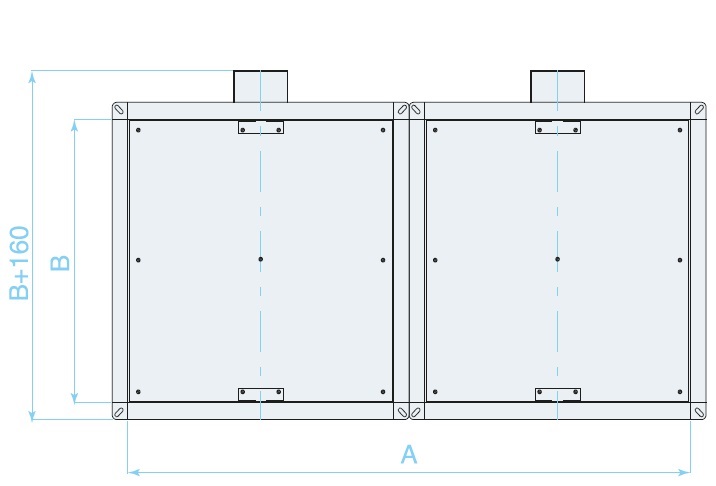

Обозначения на схемах:
1– корпус клапана; 2 – заслонка; 3 – электромеханический привод; 4 – электромагнит; 5 – крышка привода.
B и H — размеры внутреннего сечения клапана, мм
Вылет заслонки за корпус клапана прямоугольного сечения

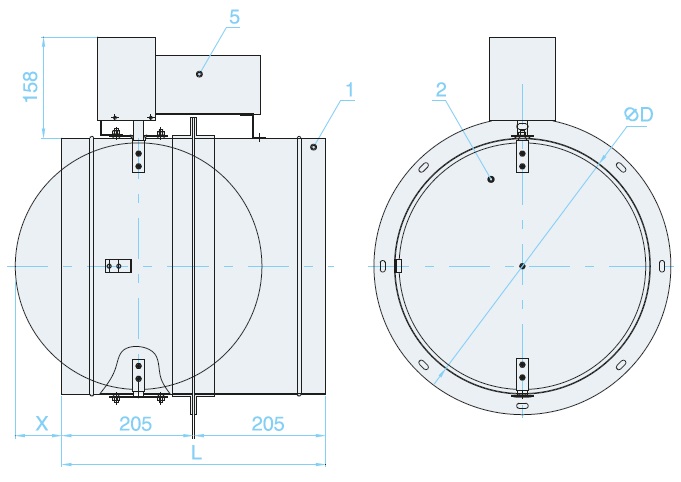

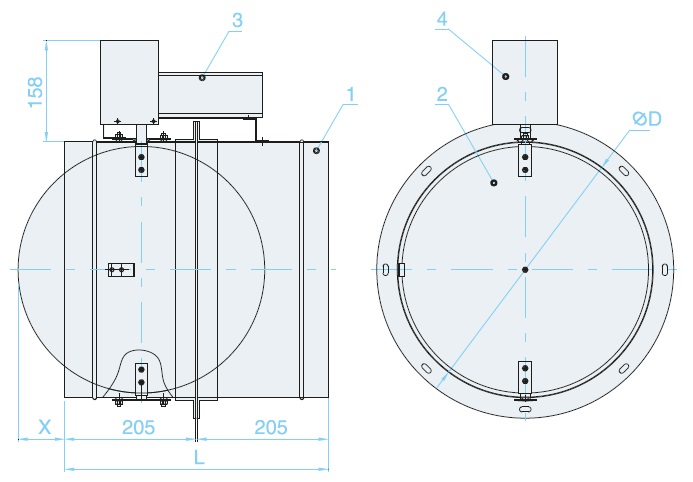

Схемы конструкции FKS-2м(120) круглого сечения
Обозначения на схемах:
1 – корпус клапана; 2 – заслонка; 3 – электромеханический привод; 4 – защитный кожух; 5 – электромагнитный привод; 6 – тепловой замок. D – диаметр клапана, мм; L – длина клапана, мм.
Длина клапанов на ниппельном соединении – L=410мм.
Длина на фланцевом соединении – L=400мм.
Минимальный диаметр клапана с электромеханическим и электромагнитным приводом – Ø100.
Минимальный диаметр клапана с тепловым замком – Ø140.
Клапаны диаметром Ø100 и Ø125 с тепловым замком изготавливаются из клапана Ø200 с двумя трубчатыми переходами длиной 300 мм.
Необходимо обратить внимание, что потери давления на клапанах Ø100, Ø125, Ø140, Ø160 относительно велики, поэтому их применение должно иметь технико-экономическое обоснование. В большинстве случаев рекомендуется применять клапаны минимальным диаметром 200 мм.
Вылет заслонки за корпус клапана круглого сечения
В таблице представлены значения вылета заслонки за корпус клапана FKS-2m круглого сечения как на ниппельном, так и на фланцевом соединении.
