Подробное описание
Применение

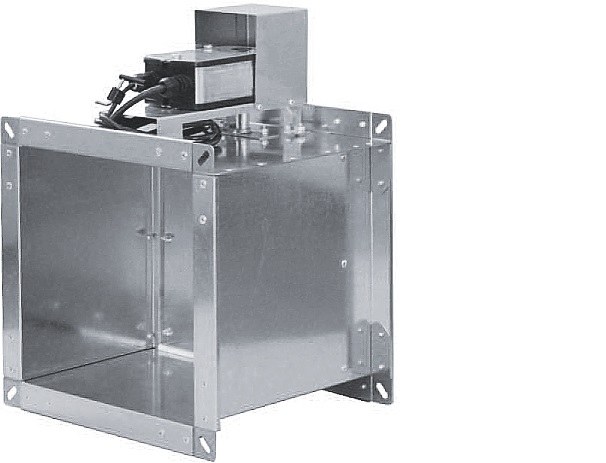

Клапан противопожарный FKS-1м(60)/1м(90) может применяться как в качестве огнезадерживающего клапана с нормально открытой (НО) заслонкой, так и дымового клапана с нормально закрытой заслонкой (НЗ). Нормально открытый (НО) (огнезадерживающий) клапан предназначен для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначени. Нормально закрытый (НЗ) клапан (в том числе дымовой) используется в системах противодымной вентиляции. Клапан может устанавливаться в проёмах стен, перекрытий, подвесных потолков, а также в торцах и на отводах воздуховодов. Применение клапана осуществляется в соответствии с требованиями СНиП 41-01-2003 и специальных технических условий. Клапан FKS не подлежит установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений. Вид климатического исполнения и категория размещения — УЗ по ГОСТ 15150-69. Характеристики внешней среды при эксплуатации и хранении клапана:
• предельные значения рабочей температуры окружающего воздуха от –30С до +40С при отсутствии прямого воздействия атмосферных осадков;
• окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Конструкция и материалы Клапан
FKS выпускается прямоугольного сечения на фланцевом соединении и круглого сечения с фланцевым или ниппельным соединением. Корпус клапана изготавливается из оцинкованной стали. Клапан состоит из: корпуса, заслонки, привода. Корпус является несущей конструкцией клапана, выполнен из оцинкованной стали и представляет собой часть воздуховода. Заслонка выполнена из листов огнеупорного материала общей толщиной 20 мм. По периметру заслонки устанавливается термоуплотнительная лента, служащая для герметизации зазоров между корпусом и заслонкой в случае пожара. Угол поворота заслонки 90 градусов. Клапаны FKS изготавливаются в различных модификациях в зависимости от типа привода: с электромагнитным; с электромеханическими приводами UCP FS, а также с аналогичными приводами других производителей.
Предел огнестойкости FKS-1м (60) — 1 час:
— в режиме НО EI60;
— в режиме НЗ клапана EI90;
— в режиме дымового E90.
Предел огнестойкости FKS-1м (90) — 1,5 часа:
— в режиме НО EI90;
— в режиме НЗ клапана EI120;
— в режиме дымового E120.
1м(60)-
400×200-
FS220-
НО-
К
Наименование клапана
Предел огнестойкости (60 или 90), мин
Размеры внутреннего сечения клапана, мм
Условное обозначение привода
FS, FSN — электромеханический привод
Sputnik с напряжением питания 220/24 В
BFL, BEN — электромеханический привод
Belimo с напряжением питания 220/24 В
ЭМ — электромагнитный привод с напря-
жением питания 220/24 В
Функциональное назначение
НО — нормально открытый
НЗ — нормально закрытый
Дополнительные опции
К —наличие клеммной коробки
ТРУ—наличие терморазмыкаю-
щего устройства с кнопкой про-
верки работоспособности
Технические характеристики клапанов прямоугольного сечения
Корпус прямоугольного сечения является несущей конструкцией клапана и снабжен на торцах присоединительными фланцами. Во внутренней части в местах примыкания створки установлены нащельники и термоуплотнительная лента. Створка, полость которой заполнена термоизоляционным материалом, установлена в корпусе на осях. Вращающийся момент на ось створки передается от привода. Исходное положение створки определяется назначением: В исходном положении створка НО клапана открыта, а створка НЗ и дымового клапанов-закрыта.
Вылет заслонки за корпус клапана прямоугольного сечения
| А, мм | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X, мм | 0 | 0 | 25 | 50 | 57 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 |
| X1, мм | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 15 | 40 | 65 | 90 | 115 | 140 | 165 | 190 | 215 | 240 | 265 |
Виды кассетного исполнения клапана
Технические характеристики клапанов круглого сечения
Минимальный диаметр изготавливаемых круглых клапанов — 100 мм. Клапан FKS круглого сечения изготавливается как на ниппельном соединении, так и на фланцевом. Клапан FKS круглого сечения с Ø 630 мм и выше рекомендуется применять на фланцевом соединении. Необходимо обратить внимание, что потери давления на клапанах Ø 100, Ø 125, Ø 160 относительно велики, поэтому их применение должно иметь техникоэкономическое обоснование. В большинстве случаев рекомендуется применять клапаны минимальным диаметром Ø 200 мм.
Вылет заслонки за корпус клапана круглого сечения
| D, мм | 100 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X, мм | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 10 | 30 | 50 | 70 | 98 | 120 | 150 |
| X1, мм | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 26 | 50 | 80 |
Типоразмерный ряд и значение площади проходного сечения прямоугольного клапана
| A, мм | B, мм | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | |
| 100 | 0,007 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 150 | 0,01 | 0,017 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 200 | 0,01 | 0,023 | 0,033 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 250 | 0,02 | 0,029 | 0,041 | 0,053 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 300 | 0,02 | 0,035 | 0,05 | 0,064 | 0,079 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 350 | 0,02 | 0,041 | 0,058 | 0,075 | 0,092 | 0,109 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 400 | 0,03 | 0,047 | 0,067 | 0,086 | 0,106 | 0,125 | 0,145 | — | — | — | — | — | — | — | — | — | — | — | — |
| 450 | 0,03 | 0,053 | 0,075 | 0,097 | 0,119 | 0,141 | 0,163 | 0,185 | — | — | — | — | — | — | — | — | — | — | — |
| 500 | 0,04 | 0,059 | 0,084 | 0,108 | 0,133 | 0,157 | 0,182 | 0,206 | 0,231 | — | — | — | — | — | — | — | — | — | — |
| 550 | 0,04 | 0,065 | 0,092 | 0,119 | 0,146 | 0,173 | 0,2 | 0,227 | 0,254 | 0,281 | — | — | — | — | — | — | — | — | — |
| 600 | 0,04 | 0,071 | 0,101 | 0,13 | 0,16 | 0,189 | 0,219 | 0,248 | 0,278 | 0,307 | 0,337 | — | — | — | — | — | — | — | — |
| 650 | 0,05 | 0,077 | 0,109 | 0,141 | 0,173 | 0,205 | 0,237 | 0,269 | 0,301 | 0,333 | 0,365 | 0,397 | — | — | — | — | — | — | — |
| 700 | 0,05 | 0,083 | 0,118 | 0,152 | 0,187 | 0,221 | 0,256 | 0,29 | 0,325 | 0,359 | 0,394 | 0,428 | 0,463 | — | — | — | — | — | — |
| 750 | 0,05 | 0,089 | 0,126 | 0,163 | 0,2 | 0,237 | 0,274 | 0,311 | 0,348 | 0,385 | 0,422 | 0,459 | 0,496 | 0,533 | — | — | — | — | — |
| 800 | 0,06 | 0,095 | 0,135 | 0,174 | 0,214 | 0,253 | 0,293 | 0,332 | 0,372 | 0,411 | 0,451 | 0,49 | 0,53 | 0,569 | 0,563 | — | — | — | — |
| 850 | 0,06 | 0,101 | 0,143 | 0,185 | 0,227 | 0,269 | 0,311 | 0,353 | 0,395 | 0,437 | 0,479 | 0,521 | 0,563 | 0,605 | 0,647 | 0,689 | — | — | — |
| 900 | 0,06 | 0,107 | 0,152 | 0,196 | 0,241 | 0,285 | 0,33 | 0,374 | 0,419 | 0,463 | 0,508 | 0,552 | 0,597 | 0,641 | 0,686 | 0,73 | 0,775 | — | — |
| 1000 | 0,07 | 0,119 | 0,169 | 0,218 | 0,268 | 0,317 | 0,367 | 0,416 | 0,466 | 0,515 | 0,565 | 0,614 | 0,664 | 0,713 | 0,763 | 0,812 | 0,862 | 0,911 | 0,961 |
| 1100 | 0,08 | 0,131 | 0,186 | 0,24 | 0,295 | 0,349 | 0,404 | 0,458 | 0,513 | 0,567 | 0,622 | 0,676 | 0,731 | 0,785 | 0,84 | 0,894 | 0,949 | — | |
| 1200 | 0,08 | 0,143 | 0,203 | 0,262 | 0,322 | 0,381 | 0,441 | 0,5 | 0,56 | 0,619 | 0,679 | 0,738 | 0,798 | 0,857 | 0,917 | — | — | — | — |
| 1300 | 0,09 | 0,155 | 0,22 | 0,284 | 0,349 | 0,413 | 0,478 | 0,542 | 0,607 | 0,671 | 0,736 | 0,8 | 0,865 | — | — | — | — | — | — |
| 1400 | 0,098 | 0,167 | 0,237 | 0,306 | 0,376 | 0,445 | 0,515 | 0,584 | 0,654 | 0,723 | 0,793 | — | — | — | — | — | — | — | — |
| 1500 | 0,105 | 0,179 | 0,254 | 0,328 | 0,403 | 0,477 | 0,552 | 0,626 | 0,701 | — | — | — | — | — | — | — | — | — | — |
Клапаны, размеры которых превышают указанные в таблице конструируются индивидуально.
1 — кассета из двух клапанов, 2 — кассета из двух клапанов
Типоразмерный ряд и значение площади проходного сечения круглого клапана
| D, мм | 100 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F, м2 | 0,006 | 0,010 | 0,013 | 0,017 | 0,022 | 0,027 | 0,035 | 0,044 | 0,062 | 0,071 | 0,091 | 0,012 | 0,015 | 0,019 | 0,023 |
Масса клапанов прямоугольного сечения, не более, кг
| A, мм | B, мм | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | |
| 100 | 6,14 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 150 | 6,68 | 7,29 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 200 | 7,22 | 7,91 | 8,59 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 250 | 7,76 | 8,53 | 9,29 | 10,1 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 300 | 8,3 | 9,15 | 10 | 10,8 | 11,7 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 350 | 8,84 | 9,77 | 10,7 | 11,6 | 12,6 | 13,5 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 400 | 9,38 | 10,4 | 11,4 | 12,4 | 13,4 | 14,4 | 15,4 | — | — | — | — | — | — | — | — | — | — | — | — |
| 450 | 9,92 | 11 | 12,1 | 13,2 | 14,3 | 15,4 | 16,5 | 17,6 | — | — | — | — | — | — | — | — | — | — | — |
| 500 | 10,5 | 11,6 | 12,8 | 14 | 15,2 | 16,3 | 17,5 | 18,7 | 19,8 | — | — | — | — | — | — | — | — | — | — |
| 550 | 11 | 12,3 | 13,5 | 14,8 | 16 | 17,3 | 18,5 | 19,8 | 21 | 22,3 | — | — | — | — | — | — | — | — | — |
| 600 | 11,5 | 12,9 | 14,2 | 15,5 | 16,9 | 18,2 | 19,6 | 20,9 | 22,2 | 23,6 | 24,9 | — | — | — | — | — | — | — | — |
| 650 | 12,1 | 13,5 | 14,9 | 16,3 | 17,7 | 19,2 | 20,6 | 22 | 23,4 | 24,8 | 26,2 | 27,7 | — | — | — | — | — | — | — |
| 700 | 12,6 | 14,1 | 15,6 | 17,1 | 18,6 | 20,1 | 21,6 | 23,1 | 24,6 | 26,1 | 27,6 | 29,1 | 30,6 | — | — | — | — | — | — |
| 750 | 13,2 | 14,7 | 16,3 | 17,9 | 19,5 | 21,1 | 22,6 | 24,2 | 25,8 | 27,4 | 29 | 30,5 | 32,1 | 33,7 | — | — | — | — | — |
| 800 | 13,7 | 15,4 | 17 | 18,7 | 20,3 | 22 | 23,07 | 25,3 | 27 | 28,6 | 30,3 | 32 | 33,6 | 35,3 | 37 | — | — | — | — |
| 850 | 14,2 | 16 | 17,7 | 19,5 | 21,2 | 22,9 | 24,7 | 26,4 | 28,2 | 29,9 | 31,7 | 33,4 | 35,1 | 36,9 | 38,6 | 40,4 | — | — | — |
| 900 | 14,8 | 16,6 | 18,4 | 20,2 | 22,1 | 23,9 | 25,7 | 27,5 | 29,4 | 31,2 | 33 | 34,8 | 36,7 | 38,5 | 40,3 | 42,1 | 44 | — | — |
| 1000 | 15,9 | 17,8 | 19,8 | 21,8 | 23,8 | 25,8 | 27,8 | 29,8 | 31,7 | 33,7 | 35,7 | 37,7 | 39,7 | 41,7 | 43,7 | 45,7 | 47,6 | 49,6 | 51,6 |
| 1100 | 16,94 | 19,1 | 21,2 | 23,4 | 25,5 | 27,7 | 29,8 | 32 | 34,1 | 36,3 | 38,4 | 40,6 | 42,7 | 44,9 | 47 | 49,2 | 51,3 | — | |
| 1200 | 18 | 20,3 | 22,6 | 25 | 27,3 | 29,6 | 31,9 | 34,2 | 36,5 | 38,8 | 41,1 | 43,5 | 45,8 | 48,1 | 50,4 | — | — | — | — |
| 1300 | 19,1 | 21,6 | 24 | 26,5 | 29 | 31,5 | 33,9 | 36,4 | 38,9 | 41,4 | 43,8 | 46,3 | 48,8 | — | — | — | — | — | — |
| 1400 | 20,2 | 22,8 | 25,4 | 28,1 | 30,7 | 33,4 | 36 | 38,6 | 41,3 | 43,9 | 46,5 | — | — | — | — | — | — | — | — |
| 1500 | 21,3 | 24,1 | 26,9 | 29,7 | 32,5 | 35,3 | 38,1 | 40,9 | 43,7 | — | — | — | — | — | — | — | — | — | — |
1 — кассета из двух клапанов, 2 — кассета из двух клапанов
Масса клапанов круглого сечения, не более, кг
| D, мм | 100 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| m, кг | 1,87 | 2,14 | 2,31 | 2,55 | 2,81 | 3,07 | 3,42 | 3,79 | 4,27 | 4,85 | 5,57 | 6,45 | 7,49 | 8,62 | 10,08 |
Значение коэффициентов местного сопротивления прямоугольных клапанов FKS-1м(60), в зависимости от сечения клапана, ξB
| A, мм | B, мм | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | |
| 100 | 6,07 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 150 | 5,02 | 4,6 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 200 | 4,98 | 3,89 | 2,13 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 250 | 4,41 | 3,5 | 1,91 | 1,09 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 300 | 4,08 | 3,23 | 1,75 | 0,99 | 0,69 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 350 | 3,84 | 3,04 | 1,63 | 0,93 | 0,64 | 0,51 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 400 | 3,67 | 2,91 | 1,54 | 0,88 | 0,6 | 0,47 | 0,41 | — | — | — | — | — | — | — | — | — | — | — | — |
| 450 | 3,55 | 2,81 | 1,48 | 0,83 | 0,57 | 0,45 | 0,39 | 0,36 | — | — | — | — | — | — | — | — | — | — | — |
| 500 | 3,45 | 2,73 | 1,44 | 0,8 | 0,54 | 0,43 | 0,37 | 0,34 | 0,32 | — | — | — | — | — | — | — | — | — | — |
| 550 | 3,37 | 2,67 | 1,39 | 0,78 | 0,53 | 0,41 | 0,36 | 0,32 | 0,3 | 0,3 | — | — | — | — | — | — | — | — | — |
| 600 | 3,31 | 2,63 | 1,37 | 0,76 | 0,51 | 0,4 | 0,34 | 0,31 | 0,29 | 0,29 | 0,29 | — | — | — | — | — | — | — | — |
| 650 | 3,26 | 2,59 | 1,34 | 0,74 | 0,5 | 0,39 | 0,33 | 0,3 | 0,29 | 0,28 | 0,28 | 0,28 | — | — | — | — | — | — | — |
| 700 | 3,22 | 2,55 | 1,31 | 0,72 | 0,49 | 0,38 | 0,32 | 0,29 | 0,28 | 0,27 | 0,27 | 0,27 | 0,27 | — | — | — | — | — | — |
| 750 | 3,19 | 2,53 | 1,29 | 0,71 | 0,48 | 0,38 | 0,32 | 0,29 | 0,27 | 0,26 | 0,26 | 0,26 | 0,26 | 0,26 | — | — | — | — | — |
| 800 | 3,15 | 2,5 | 1,29 | 0,71 | 0,47 | 0,37 | 0,31 | 0,29 | 0,27 | 0,26 | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | — | — | — | — |
| 850 | 3,13 | 2,48 | 1,27 | 0,7 | 0,46 | 0,36 | 0,3 | 0,28 | 0,26 | 0,25 | 0,24 | 0,24 | 0,24 | 0,24 | 0,24 | 0,24 | — | — | — |
| 900 | 3,11 | 2,46 | 1,26 | 0,69 | 0,46 | 0,36 | 0,3 | 0,27 | 0,26 | 0,24 | 0,24 | 0,24 | 0,24 | 0,24 | 0,24 | 0,24 | 0,23 | — | — |
| 950 | 3,08 | 2,45 | 1,25 | 0,68 | 0,46 | 0,35 | 0,29 | 0,27 | 0,25 | 0,24 | 0,23 | 0,23 | 0,23 | 0,23 | 0,23 | 0,23 | 0,23 | 0,22 | — |
| 1000 | 3,06 | 2,43 | 1,23 | 0,68 | 0,45 | 0,35 | 0,29 | 0,27 | 0,25 | 0,24 | 0,23 | 0,23 | 0,23 | 0,23 | 0,23 | 0,23 | 0,23 | 0,22 | 0,21 |
| 1100 | 3,03 | 2,4 | 1,22 | 0,66 | 0,44 | 0,34 | 0,29 | 0,26 | 0,24 | 0,23 | 0,22 | 0,22 | 0,22 | 0,22 | 0,22 | 0,22 | 0,22 | — | — |
| 1200 | 3,01 | 2,38 | 1,21 | 0,55 | 0,44 | 0,33 | 0,29 | 0,25 | 0,23 | 0,22 | 0,22 | 0,21 | 0,21 | 0,21 | 0,21 | — | — | — | — |
| 1300 | 2,98 | 2,37 | 1,2 | 0,64 | 0,43 | 0,33 | 0,28 | 0,25 | 0,23 | 0,22 | 0,21 | 0,21 | 0,21 | — | — | — | — | — | — |
| 1400 | 2,97 | 2,36 | 1,19 | 0,64 | 0,43 | 0,32 | 0,28 | 0,24 | 0,23 | 0,21 | 0,21 | — | — | — | — | — | — | — | — |
| 1500 | 2,96 | 2,35 | 1,18 | 0,63 | 0,42 | 0,32 | 0,27 | 0,24 | 0,22 | — | — | — | — | — | — | — | — | — | — |
1 — кассета из двух клапанов, 2 — кассета из двух клапанов
Значение коэффициентов местного сопротивления круглых клапанов FKS-1м(60), в зависимости от сечения клапана, ξB
| D, мм | 100 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ξB | 3,50 | 2,80 | 2,10 | 1,56 | 1,23 | 1,01 | 0,57 | 0,40 | 0,33 | 0,25 | 0,20 | 0,17 | 0,15 | 0,13 | 0,11 |
Значение коэффициентов местного сопротивления прямоугольных клапанов FKS-1м(90), в зависимости от сечения клапана, ξB
| A, мм | B, мм | ||||||||||||||||||
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | |
| 100 | 6,07 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 150 | 5,02 | 4,6 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 200 | 4,98 | 3,89 | 2,13 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 250 | 4,41 | 3,5 | 1,91 | 1,09 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 300 | 4,08 | 3,23 | 1,75 | 0,99 | 0,69 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 350 | 3,84 | 3,04 | 1,63 | 0,93 | 0,64 | 0,51 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 400 | 3,67 | 2,91 | 1,54 | 0,88 | 0,6 | 0,47 | 0,41 | — | — | — | — | — | — | — | — | — | — | — | — |
| 450 | 3,55 | 2,81 | 1,48 | 0,83 | 0,57 | 0,45 | 0,39 | 0,36 | — | — | — | — | — | — | — | — | — | — | — |
| 500 | 3,45 | 2,73 | 1,44 | 0,8 | 0,54 | 0,43 | 0,37 | 0,34 | 0,32 | — | — | — | — | — | — | — | — | — | — |
| 550 | 3,37 | 2,67 | 1,39 | 0,78 | 0,53 | 0,41 | 0,36 | 0,32 | 0,3 | 0,3 | — | — | — | — | — | — | — | — | — |
| 600 | 3,31 | 2,63 | 1,37 | 0,76 | 0,51 | 0,4 | 0,34 | 0,31 | 0,29 | 0,29 | 0,29 | — | — | — | — | — | — | — | — |
| 650 | 3,26 | 2,59 | 1,34 | 0,74 | 0,5 | 0,39 | 0,33 | 0,3 | 0,29 | 0,28 | 0,28 | 0,28 | — | — | — | — | — | — | — |
| 700 | 3,22 | 2,55 | 1,31 | 0,72 | 0,49 | 0,38 | 0,32 | 0,29 | 0,28 | 0,27 | 0,27 | 0,27 | 0,27 | — | — | — | — | — | — |
| 750 | 3,19 | 2,53 | 1,29 | 0,71 | 0,48 | 0,38 | 0,32 | 0,29 | 0,27 | 0,26 | 0,26 | 0,26 | 0,26 | 0,26 | — | — | — | — | — |
| 800 | 3,15 | 2,5 | 1,29 | 0,71 | 0,47 | 0,37 | 0,31 | 0,29 | 0,27 | 0,26 | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | — | — | — | — |
| 850 | 3,13 | 2,48 | 1,27 | 0,7 | 0,46 | 0,36 | 0,3 | 0,28 | 0,26 | 0,25 | 0,24 | 0,24 | 0,24 | 0,24 | 0,24 | 0,24 | — | — | — |
| 900 | 3,11 | 2,46 | 1,26 | 0,69 | 0,46 | 0,36 | 0,3 | 0,27 | 0,26 | 0,24 | 0,24 | 0,24 | 0,24 | 0,24 | 0,24 | 0,24 | 0,23 | — | — |
| 950 | 3,08 | 2,45 | 1,25 | 0,68 | 0,46 | 0,35 | 0,29 | 0,27 | 0,25 | 0,24 | 0,23 | 0,23 | 0,23 | 0,23 | 0,23 | 0,23 | 0,23 | 0,22 | — |
| 1000 | 3,06 | 2,43 | 1,23 | 0,68 | 0,45 | 0,35 | 0,29 | 0,27 | 0,25 | 0,24 | 0,23 | 0,23 | 0,23 | 0,23 | 0,23 | 0,23 | 0,23 | 0,22 | 0,21 |
| 1100 | 3,03 | 2,4 | 1,22 | 0,66 | 0,44 | 0,34 | 0,29 | 0,26 | 0,24 | 0,23 | 0,22 | 0,22 | 0,22 | 0,22 | 0,22 | 0,22 | 0,22 | — | — |
| 1200 | 3,01 | 2,38 | 1,21 | 0,55 | 0,44 | 0,33 | 0,29 | 0,25 | 0,23 | 0,22 | 0,22 | 0,21 | 0,21 | 0,21 | 0,21 | — | — | — | — |
| 1300 | 2,98 | 2,37 | 1,2 | 0,64 | 0,43 | 0,33 | 0,28 | 0,25 | 0,23 | 0,22 | 0,21 | 0,21 | 0,21 | — | — | — | — | — | — |
| 1400 | 2,97 | 2,36 | 1,19 | 0,64 | 0,43 | 0,32 | 0,28 | 0,24 | 0,23 | 0,21 | 0,21 | — | — | — | — | — | — | — | — |
| 1500 | 2,96 | 2,35 | 1,18 | 0,63 | 0,42 | 0,32 | 0,27 | 0,24 | 0,22 | — | — | — | — | — | — | — | — | — | — |
Значение коэффициентов местного сопротивления круглых клапанов FKS-1м(90), в зависимости от сечения клапана, ξB
| D, мм | 100 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ξB | 3,50 | 2,80 | 2,10 | 1,56 | 1,23 | 1,01 | 0,57 | 0,40 | 0,33 | 0,25 | 0,20 | 0,17 | 0,15 | 0,13 | 0,11 |
Результаты измерений при определении воздухопроницаемости
| Режим | Перепад давления на клапане | Расход воздуха через неплотности клапана | |
|---|---|---|---|
| 100 | L, м3×с–1 | G, кг×с–1 | |
| Разрежение | 706,3 | 0,0434 | 0,0531 |
| 588,6 | 0,0388 | 0,0475 | |
| 470,9 | 0,0365 | 0,0448 | |
| 392,4 | 0,0331 | 0,0405 | |
| 274,7 | 0,0268 | 0,0328 | |
| 196,2 | 0,0219 | 0,0268 | |
| 706,3 | 0,0393 | 0,0482 | |
| Нагнетание | 588,6 | 0,0357 | 0,0438 |
| 470,9 | 0,0322 | 0,0395 | |
| 392,4 | 0,0278 | 0,0341 | |
| 274,7 | 0,0231 | 0,0283 | |
| 196,2 | 0,0196 | 0,0241 | |
Установка клапана
Обозначение на схемах:
А — обслуживаемое помещение;
Б — помещение смежное с обслуживаемым;
1 — строительная конструкция с нормируемым пределом огнестойкости;
2 — воздуховод;
3 — наружная теплозащита со значением предела огнестойкости не менее предела огнестойкости строительной конструкции;
4 — корпус клапана:
5 — ось вращения заслонки.
Установка клапана осуществляется в соответствии с требованиями нормативных документов. Клапан монтируется в проеме строительной конструкции с расположением привода, как правило, в помещении, смежном с обслуживаемым (пожароопасным) помещением. Зазор между корпусом клапана и строительными конструкциями заполняется цементно-песчаным раствором. При установке клапана необходимо обеспечить доступ к приводу. При установке клапанов FKS-1м(60) за пределами стен (перекрытий) наружная огнезащита должна наноситься до оси заслонки клапана, и в соответствии с требованиями СП 60.13330.2012 и СП 7.13130.2013 должна обеспечивать предел огнестойкости не менее предела огнестойкости преграды.
