Описание
Клапаны изготавливают прямоугольного сечения в жёстком коробчатом корпусе, в котором на осях установлены створчатые лопатки поворотного типа. Лопатки изготовлены из объёмного холоднокатаного профиля, не имеют вылета за габарит корпуса (угол открытия лопатки 90º). Клапаны ГЕРМИК-ДУсохраняют работоспособность вне зависимости от пространственной ориентации и плоскости установки. Стандартно клапаны ГЕРМИК-ДУ изготавливаются в канальном исполнении – с двумя присоединительными фланцами. При необходимости стеновой заделки, клапан ГЕРМИК-ДУ оснащается специальной внешней монтажной рамой, которая защищает элементы кинематики и привода. Клапан ГЕРМИК-ДУ в стеновом исполнении имеет незначительные потери живого сечения.
Выпускают клапаны по ТУ 4863-162-40149153-2012.
Клапаны сертифицированы для использования во всех вытяжных и приточных системах противодымной вентиляции, требования к которым устанавливает СП 7.13130.2013.
Применение:
Клапаны противопожарные дымовые ГЕРМИК-ДУ по функциональному назначению применяются в качестве:
- нормально закрытых (З)
- дымовых (Д)
согласно требованиям ГОСТ Р 53301-2013, а также в полном соответствии техническому регламенту о требованиях пожарной безопасности N 123-ФЗ.
Клапаны изготавливают двух типов:
канальный – предназначен для присоединения к вентиляционному каналу (к системе воздуховодов) или к стеновой преграде или перекрытию. Имеет два присоединительных фланца.
стеновой – предназначен для заделки клапана в шахту, стеновое или потолочное перекрытие. Отличается от канального наличием только одного присоединительного фланца и отсутствием на наружной поверхности клапана движущихся или вращающихся частей и обслуживаемых узлов. Имеет незначительные потери живого сечения.

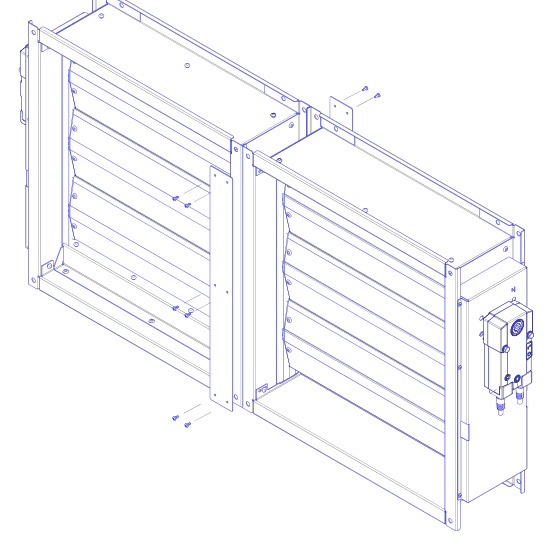

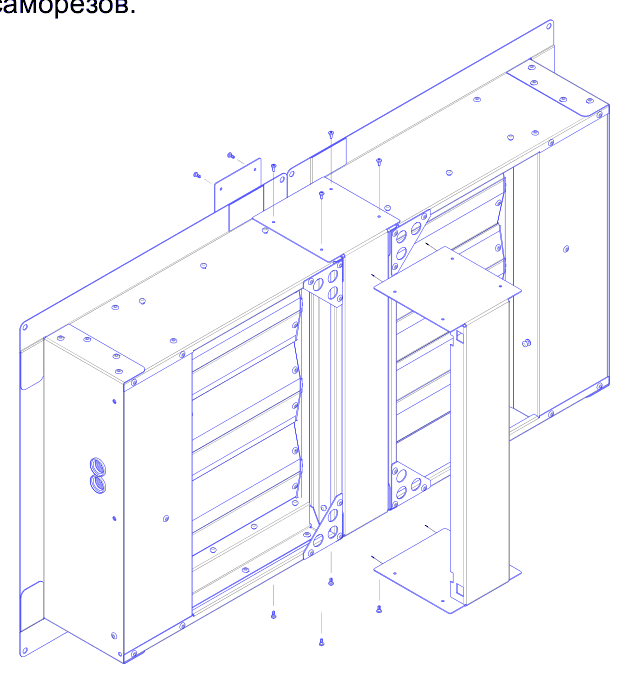

В зависимости от размеров требуемого рабочего сечения клапаны ГЕРМИК®-ДУ могут изготавливать как
в односекционном, так и в многосекционном (кассетном) исполнении – как в канальном, так и в стеновом
варианте исполнения.

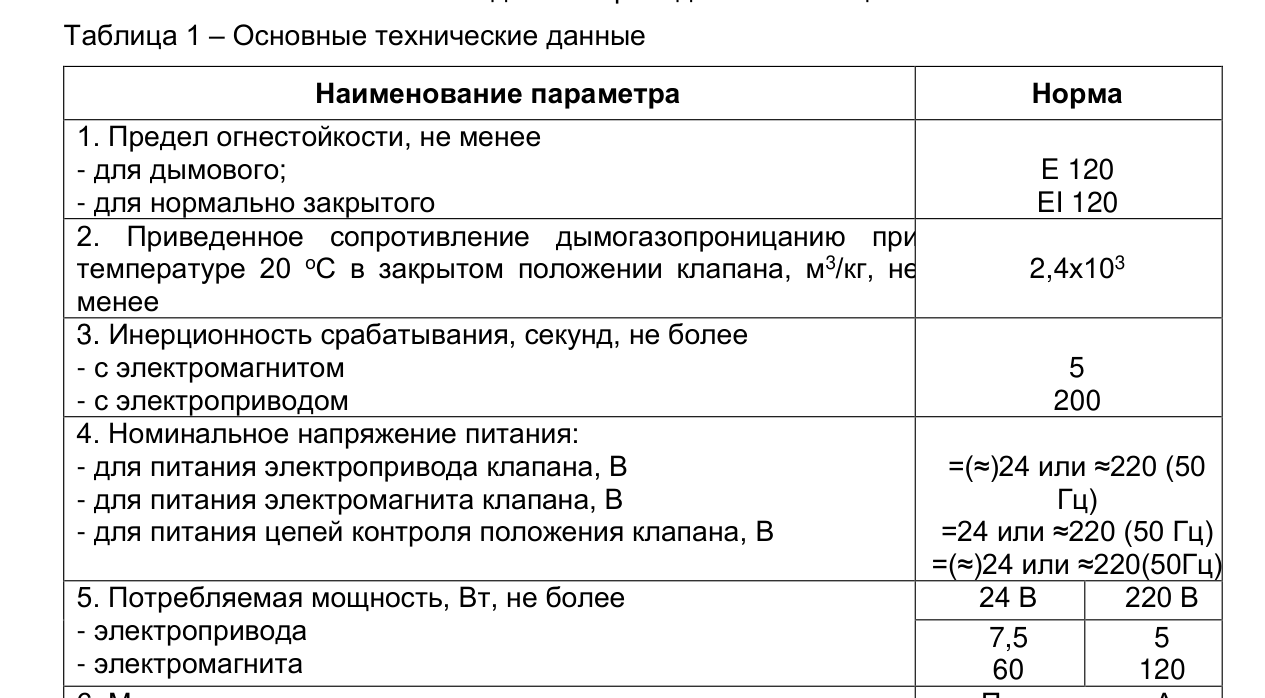

Характеристики клапана
| Наименование параметра | Норма | |
| Предел огнестойкости, не менее | E 90, EI 90 | |
| Приведенное сопротивление дымогазопроницанию при температуре 20°С в закрытом положении клапана, кг-1м-1, не менее |
1600 | |
| Инерционность срабатывания, секунд, не более: с электромагнитом с электроприводом |
5 200 |
|
| Номинальное напряжение питания: | ||
| для питания электропривода клапана, В | =(≈)24 или ≈220 (50 Гц) | |
| для питания электромагнита клапана, В | =24 или ≈220 (50 Гц) | |
| для питания цепей контроля положения клапана, В | =(≈)24 или ≈220 (50 Гц) | |
| Потребляемая мощность, Вт, не более: | 24В | 220В |
| электромагнита | 7 | 8 |
| электромагнита | 60 | 440 |
| Степень защиты корпуса электропривода | IP54 | |
| Средний срок службы клапана при отсутствии огневого воздействия, лет | не менее 6 | |
Приведение клапана в рабочее положение
– в автоматическом режиме – дистанционно с помощью электропривода типа «открыто/закрыто» (приведение клапана в рабочее или охранное положение может осуществляться полностью дистанционно с пульта управления или вручную с использованием рукоятки ручного взвода, всегда входящей в комплект обязательной поставки к электроприводу);
– в полуавтоматическом режиме – с помощью электромагнитного привода совместно с возвратной пружиной (приведение клапана в рабочее положение осуществляется при подаче токового импульса на электромагнит, возврат клапана в охранное положение происходит только вручную с помощью рукоятки).
Механизм аварийного срабатывания клапанов
- при оснащении электромагнитным приводом лопатки устанавливаются в рабочее положение (клапан открыт) за счет энергии возвратной пружины, реализующейся при подаче электрического импульса на электромагнит. При напряжении питания электромагнита 220В – длительность импульса не должна превышать 10 сек. Возврат клапана в охранное положение происходит только вручную с помощью рукоятки;
- при оснащении электроприводом, лопатки клапана автоматически устанавливается в закрытое (охранное) положение. Электропривод «открыто/закрыто» после срабатывания в охранном положении (клапан закрыт) обесточивается. Далее, при аварийном срабатывании: на электропривод «открыто/закрыто» подается питание и лопатки клапана автоматически устанавливаются в рабочее положение – клапан открывается за счет энергии двигателя привода. Таким образом, управление лопатками в клапане происходит путем подачи напряжения на соответствующие группы контактов электропривода.
Конструкция клапана Гермик-ДУ
Клапаны канального типа с электроприводом

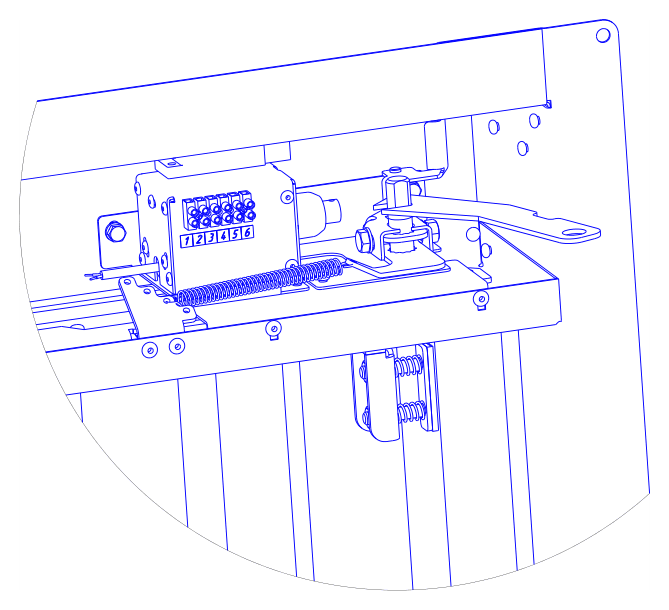

Клапаны канального типа с электромагнитом
