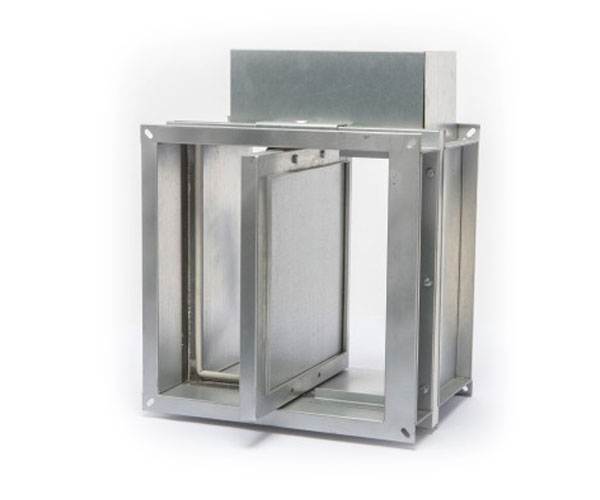

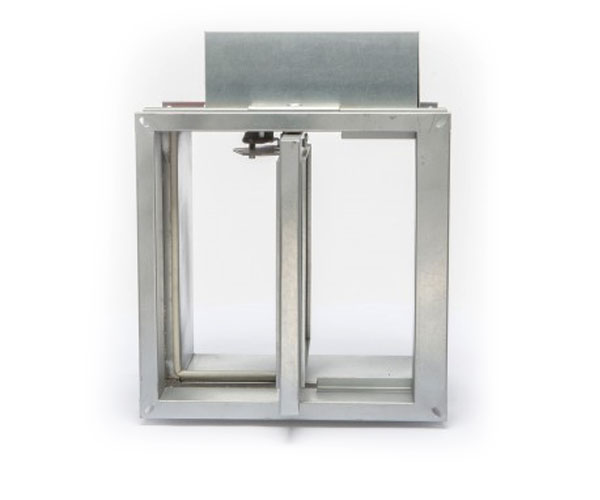

Клапан противопожарный двойного действия mrc FID-DD-К1
Клапан противопожарный двойного действия mrc FID…DD устанавливается в системах вентиляции, используемых для удаления продуктов горения и газов после пожара из помещений, оборудованных средствами газового, аэрозольного или порошкового пожаротушения. Клапан используются как для ограничения распространения огня и продуктов горения по воздуховодам, так и для открытия проемов при включении систем дымоудаления после пожара. То есть клапан закрывается во время аварийной ситуации и открывается после нее. Согласно действующим нормативным актам к противопожарным клапанам двойного действия предъявляются требования по пределу огнестойкости не менее EI 15.
Противопожарные клапаны данного типа устанавливают в системы основной и аварийной вентиляции в местах пересечения воздуховодами (кроме транзитных) ограждений помещения, защищаемого установками газового, аэрозольного или порошкового пожаротушения зданий и объектов:
- офисных центров,
- медицинских и образовательных учреждений,
- многоэтажных жилых комплексов,
- станций метрополитена,
- административных зданий,
- логистических комплексов,
- производственных объектов и т. д.
Характеристики
Корпус клапана прямоугольной формы с двумя присоединительными фланцами изготавливается из оцинкованной стали, либо при необходимости из нержавеющей стали (НР). Корпус клапана имеет «холодные мостики» которые препятствуют передаче тепла от «горячей» части к «холодной» а также к приводу.
Плотное примыкание заслонки к корпусу обеспечивается конструктивными особенностями корпуса, а также за счёт применения многослойной негорючей ткани в качестве уплотнителя, что также позволяет открыть заслонку после огневого воздействия.
Для установки в круглые воздуховоды необходимо применять переходы. Во взрывоопасных зонах 1-го и 2-го класса по взрывопожаробезопасности используют клапаны, изготовленные во взрывобезопасном исполнении. Климатическая категория всех устройств – УХЛ4 по ГОСТ 15150-69 (возможно морозостойкое исполнение УХЛ2).
Конструктивное исполнение: Канальный К1
Назначение: Клапан противопожарный двойного действия
Предел огнестойкости: EI15
Исполнение: общепромышленное, взрывобезопасное
Климатическое исполнение: УХЛ4 (по умолчанию), УХЛ2 (морозостойкое)
Рабочее сечение: прямоугольное (AxB)
Пространственная ориентация: любая
Расположение привода: снаружи (СН)
Типы приводящих механизмов: реверсивный электромеханический привод, электромеханический привод с возвратной пружиной.
