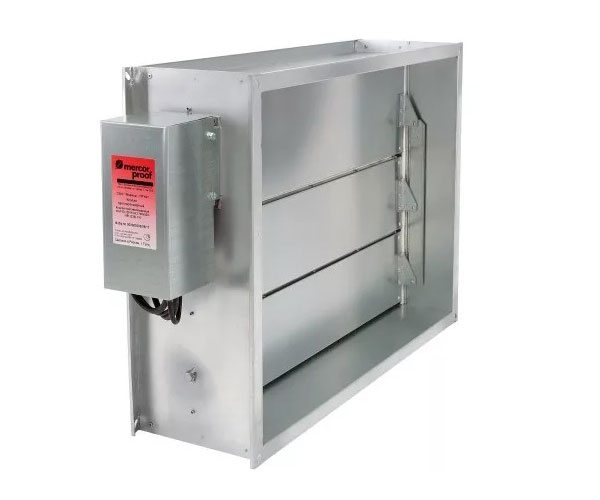

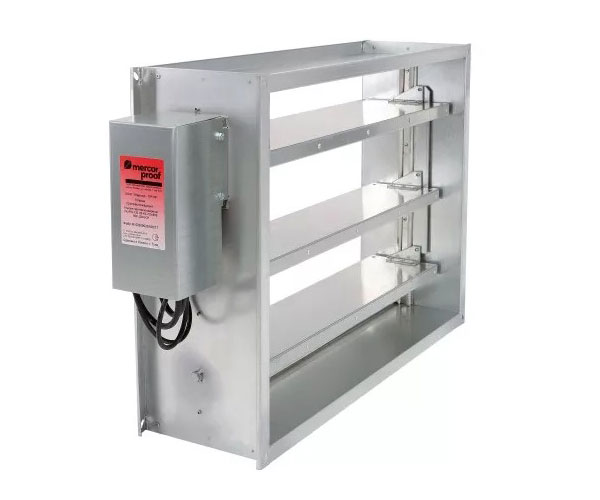

Противопожарный клапан mcr FID К3
Клапаны mcr FID канального типа предназначены для установки в системах вытяжной и приточной противодымной вентиляции.
Корпус
Изготавливается из оцинкованной стали (Z 275 г/м2) толщиной 1,2 мм. Это обеспечивает жесткую геометрию корпуса, что облегчает монтаж и помогает избежать перекоса при установке. Для использования в агрессивных средах клапаны могут быть изготовлены из нержавеющей стали.
На внутренней поверхности размещается терморасширяющийся уплотнитель (Огракс), а также крепятся упорные уголки, ограничивающие движение вращения заслонки. Уголки оклеены полиэтиленовым вентиляционным уплотнителем для лучшей герметизации.
Заслонка
Заслонка, в зависимости от исполнения клапана, состоит из уникальной огнестойкой термоизолирующей плиты Tecbor и защитной рамки из стального профиля; из оцинкованной стали с заполнением огнестойким теплоизолирующим материалом; только из оцинкованной стали (дымовые клапаны Е120).
В нормальных условиях заслонка закрыта, а в случае пожара открывается, обеспечивая целостность противопожарной перегородки.
Привод
Клапаны mrc FID по умолчанию комплектуются оригинальными электромеханическими приводами швейцарского производителя BELIMO. По желанию клиента может быть установлен аналогичный привод альтернативного производителя.
Размещается снаружи для удобства обслуживания с внешней стороны.
Характеристики
- Укороченный корпус с фланцевым соединением с двух сторон для присоединения воздуховода.
- Глубина корпуса: 210 мм.
- Несколько заслонок коробчатого типа (нет вылета за пределы корпуса клапана).
- Для присоединения к круглым воздуховодам необходимо использовать переходник.
- Не подлежат установке в помещениях категорий А и Б по взрывопожаробезопасности.
