Описание клапана КДМ-2м-ЛС/КДМ-3-ЛС
Конструкция нормально закрытых клапанов и способы управления заслонкой аналогичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов. В режиме дымового клапана КДМ-3-ЛС предназначен для установки в системы вытяжной противодымной вентиляции аналогично КДМ-2м-ЛС. По своему функциональному назначению КДМ-3-ЛС применяется в системах вытяжной противодымной вентиляции в качестве дымового клапана аналогично клапану КДМ-2м.
Клапан КДМ-2м-ЛС/КДМ-3-ЛС изготавливается из оцинкованной стали. Особенностью клапана КДМ-2м-ЛС/КДМ-3-ЛС является отсутствие вылета заслонки за пределы клапана за счет использования заслонки с несколькими створками связанных между собой системой тяг. Это позволяет монтировать клапан КДМ-2м-ЛС/КДМ-3-ЛС в лифтовых шахтах, не препятстуя
движению кабины лифта.

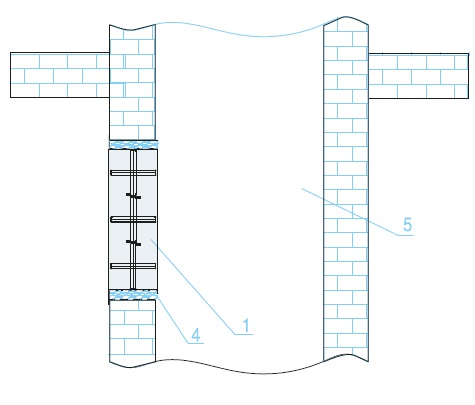

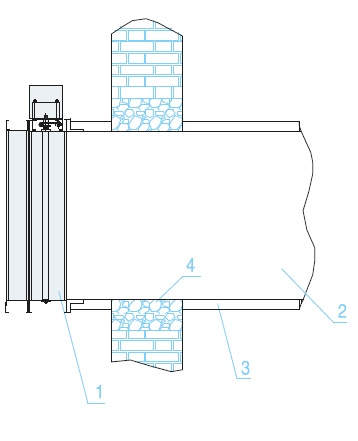

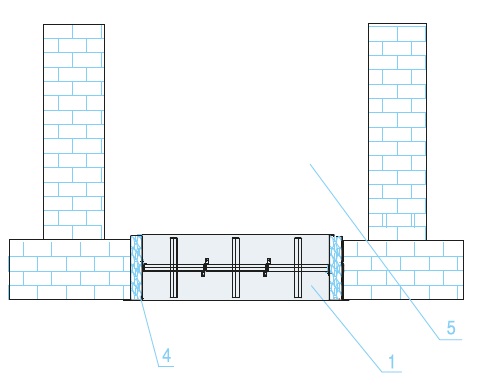

Клапан КДМ-2м-ЛС/КДМ-3-ЛС выпускается как в стеновом, так и в канальном исполнении. Устанавливается в вертикальных и горизонтальных проемах противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов. Клапан КДМ-2м-ЛС/КДМ-3-ЛС работоспособен в любой пространственной ориентации. Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности. Вид климатического исполнения и категория размещения У3 по ГОСТ 15150. Предельные значения рабочей температуры окружающего воздуха
от –30°С до +40°С, при условии прямого воздействия атмосферных осадков.
Клапан комплектуется следующими типами приводов:
- электромеханический (FS, FSN) Lufberg;
- электромеханический (BLE, BLF) Belimo;
- электромагнитный (ЭМ).

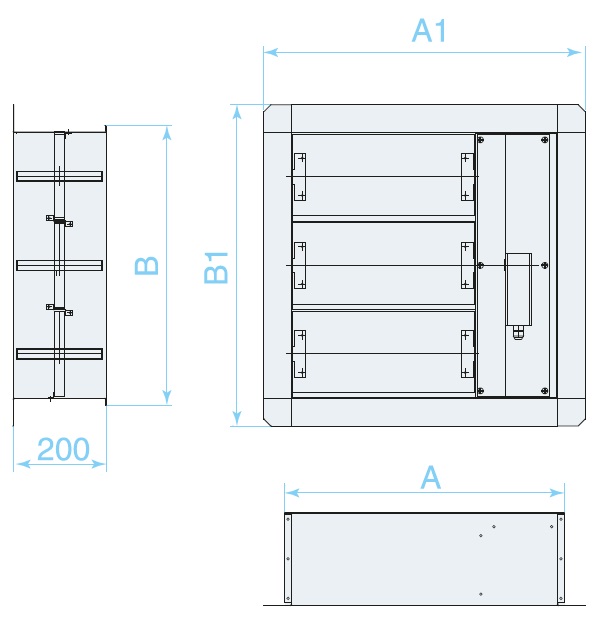

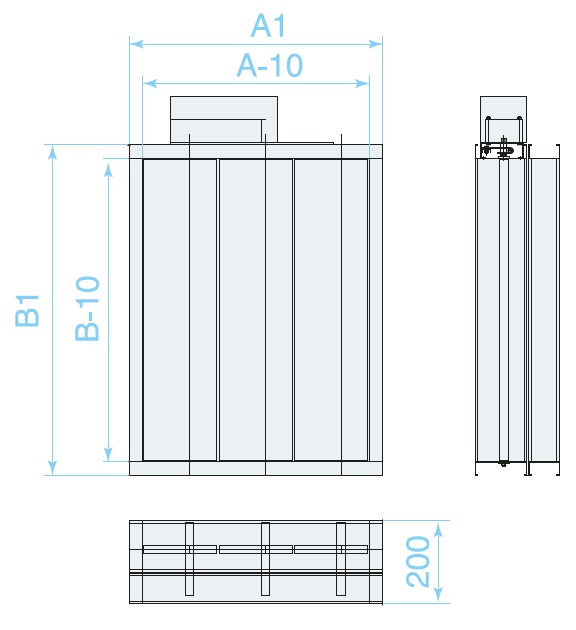

Конструкция клапана КДМ-2м-ЛС/КДМ-3-ЛС
Типоразмерный ряд и значения площади КДМ
Типоразмерный ряд и значения площади проходного сечения клапанов
стенового исполнения с электромеханическим приводом, м2
Типоразмерный ряд и значения площади проходного сечения клапанов канального исполнения с электромеханическим приводом, м2
1 — кассета из 2-х клапанов
Типоразмерный ряд и значения площади проходного сечения клапанов стенового исполнения с электромагнитным приводом, м2
Типоразмерный ряд и значения площади проходного сечения клапанов канального исполнения с электромагнитным приводом, м2
Масса клапанов КДМ-2м-ЛС
Масса клапанов КДМ-2м-ЛС с электромеханическим приводом, м2
