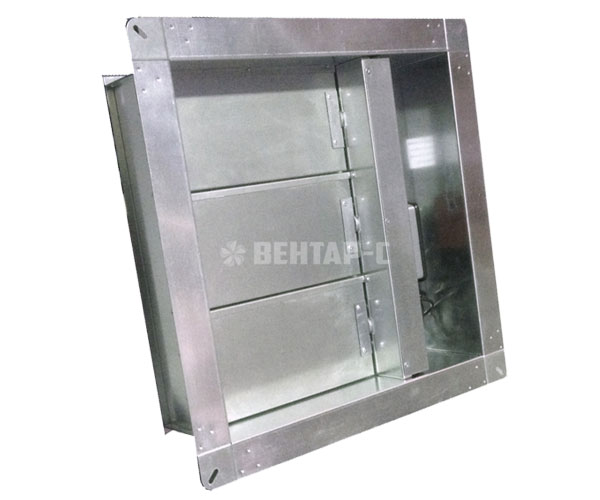

Клапан лифтового исполнения КДМ-2м-СЛ/КДМ-3-СЛ

Противопожарные клапаны лифтового исполнения КДМ-СЛ изготавливаются в двух модификациях, отличающихся пределом огнестойкости. По своему функциональному назначению КДМ-3-ЛС применяется в системах вытяжной противодымной вентиляции в качестве дымового клапана аналогично клапану КДМ-2м.

Артикул: КДМ-2м-СЛ/КДМ-3-СЛ Категория:

Спецпредложение

Для получения скидки, заполните контактную форму

Описание клапана КДМ-2м-ЛС/КДМ-3-ЛС

Конструкция нормально закрытых клапанов и способы управления заслонкой аналогичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов. В режиме дымового клапана КДМ-3-ЛС предназначен для установки в системы вытяжной противодымной вентиляции аналогично КДМ-2м-ЛС. По своему функциональному назначению КДМ-3-ЛС применяется в системах вытяжной противодымной вентиляции в качестве дымового клапана аналогично клапану КДМ-2м.

Вид исполнения:

  • (по умолчанию) – стенового типа;
  • К – канального типа.

Тип привода:

  • МS(24/220) – электромеханический привод Siemens с напряжением питания 24/220В;
  • МSЕ(24/220) – реверсивный привод Siemens с напряжением питания 24/220В;
  • МВ(24/220) – электромеханический привод МB с напряжением питания 24/220В;
  • МВЕ(24/220) – реверсивный привод МB с напряжением питания 24/220В;
  • ЭМ(24/220) – электромагнитный привод, с напряжением питания 24/220В.

Тип сечения: прямоугольно (квадратное)

Дополнительные опции:

  • K – наличие клеммной колодки (для МВ…,MS…).
  • Предел огнестойкости клапана КДМ-2м-СЛ-E 90
  • Предел огнестойкости клапана КДМ-3-СЛ-EI 120
  • Противопожарный клапан КДМ-2м-СЛ по своему функциональному назначению применяется в системах вытяжной противодымной вентиляции в качестве дымового клапана аналогично клапану КДМ-2м.

Противопожарный клапан КДМ-3-СЛ в режиме противопожарного нормально закрытого клапана, предназначен для систем вытяжной и приточной противодымной вентиляции, а также для систем удаления дыма и газов после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения аналогично клапану КДМ-3. Конструкция нормально закрытых клапанов и способы управления заслонкой аналогичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов.

В режиме дымового клапана КДМ-3-СЛ предназначен для установки в системы вытяжной противодымной вентиляции аналогично КДМ-2м-СЛ.

Клапан КДМ-2м-Сл/КДМ-3-СЛ изготавливается из оцинкованной стали.

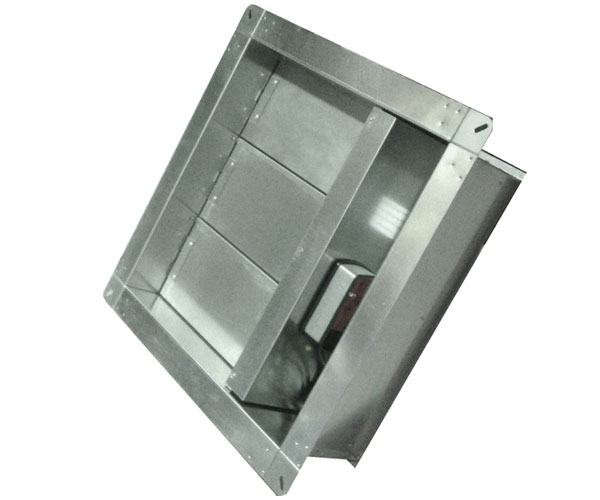

Особенностью клапана КДМ-2м-СЛ/КДМ-3-СЛ является отсутствие вылета заслонки за пределы клапана за счет использования заслонки с несколькими створками связанных между собой системой тяг. Это позволяет монтировать клапан КДМ-2м-СЛ/КДМ-3-СЛ в лифтовых шахтах, не препятствуя движению кабины лифта.

Клапан КДМ-2м-Сл/КДМ-3-СЛ выпускается как в стеновом, так и в канальном исполнении.

Устанавливается в вертикальных и горизонтальных проемах противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов

Клапан КДМ-2м-Сл/КДМ-3-СЛ работоспособен в любой пространственной ориентации.

Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности.

Вид климатического исполнения и категория размещения:

УЗ по ГОСТ 15150
Предельные значения рабочей температуры окружающего воздуха от -30С до +40С при условии отсутствия прямого воздействия атмосферных осадков.

Тип исполнения клапана

, , ,

Конструкция клапана

,

Предел огнестойкости

, ,
