Клапан противопожарный КПС-1м (90)

Клапан КПС-1м (90)

Отличительной особенностью КПС клапанов является их двойное действие: устройство функционирует на огнезадержание либо на удаление дыма. Функциональное назначение клапанов меняется положением заслонки (открытая или закрытая в нормальном режиме). Предел огнестойкости клапанов: 90 мин. Функциональное назначение:

• НО - нормально открытый;
• НЗ - нормально закрытый.

Тип привода:

• ТЗ - пружинный с тепловым замком;
• ТЗ(М) - пружинный с тепловым замком и микропереключателями;
• МS(24/220) - электромеханический привод Siemens с напряжением питания 24/220В;
• МSЕ(24/220) - реверсивный привод Siemens с напряжением питания 24/220В;
• МВ(24/220) - электромеханический привод МB с напряжением питания 24/220В;
• МВЕ(24/220) - реверсивный привод МB с напряжением питания 24/220В;
• МВ(24/220)Т - электромеханический привод МB с напряжением питания 24/220В с терморазмыкающим устройством МB;
• ЭМ(24/220) - электромагнитный привод с напряжением питания 24/220В.

Тип сечения:

• прямоугольное (квадратное);
• круглое

Дополнительные опции:

• K - наличие клеммной колодки (для MS...,MB...);
• с ТРУ 72 град - наличие терморазмыкающего устройства с кнопкой проверки работоспособности (для MS...,MB...).

Предел огнестойкости клапана КПС-1м(90):

• в режиме нормально открытого (огнезадерживающего) клапана - EI 90 (1,5 часа)
• в режиме нормально закрытого (дымового) клапана - EI 120, E 120 (2 часа)
• Противопожарный клапан систем вентиляции зданий и сооружений КПС-1м(90) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и 7.13130.2013.

Вид климатического исполнения и категория размещения: У3 по ГОСТ 15150-69 Предельные значения рабочей температуры окружающего воздуха от -30С до +40С при условии отсутствия прямого воздействия атмосферных осадков. Особенности монтажа:

• Устанавливается в проемах или местах прохода вентиляционных систем через противоположные преграды.
• КПС-1м(90) работоспособен в любой пространственной ориентации.
• Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности, местных отсосах взрывопожароопасных смесей.

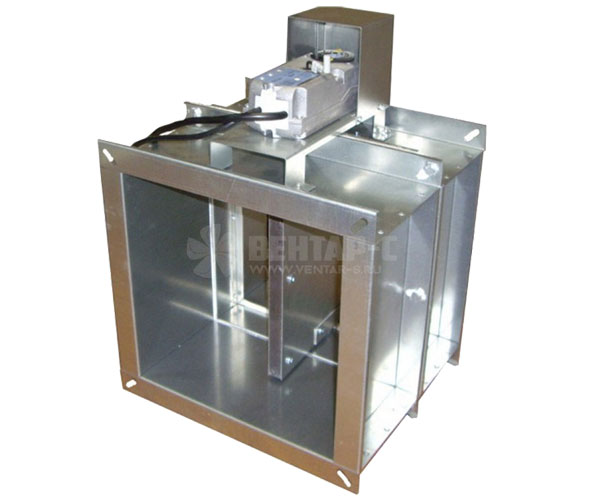

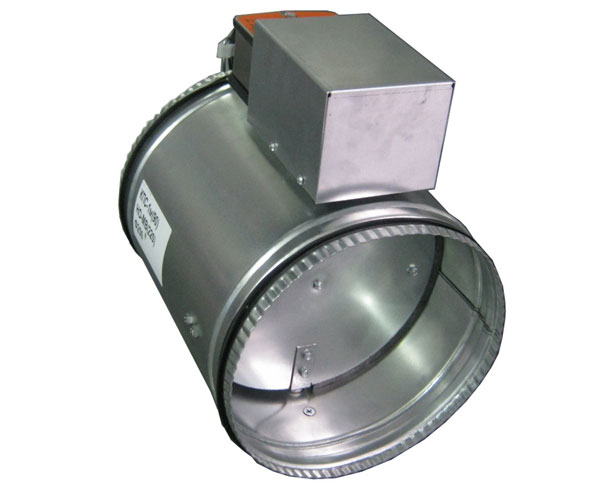

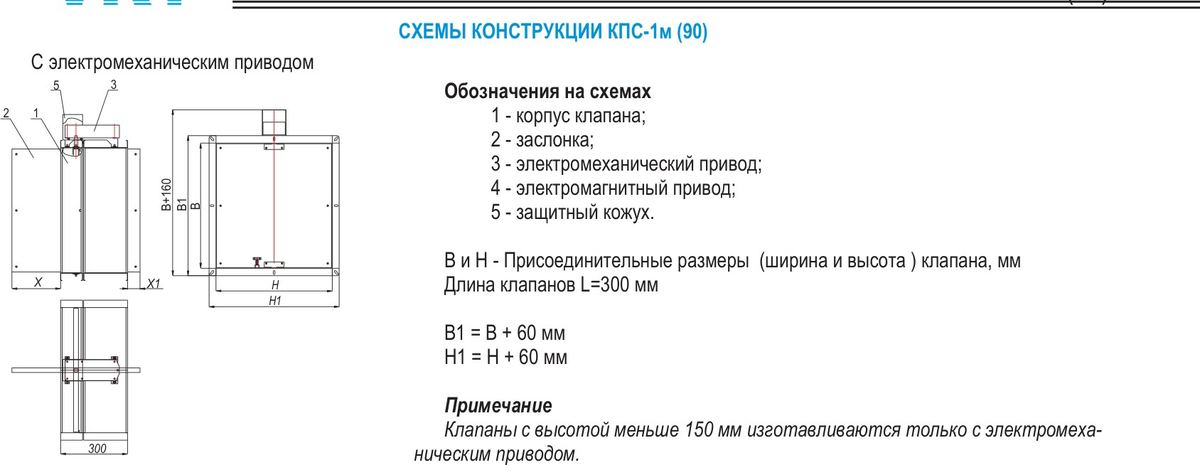

Конструкция клапанов: Клапан изготовлен из оцинкованной стали. Конструкция прямоугольного (квадратного)клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан состоит из секции №1 и секции №2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана. Конструкция круглого клапана представляет собой односекционный корпус, заслонки из огнеупорного материала, привода с защитным кожухом, предохраняющего привод при монтаже клапана.
