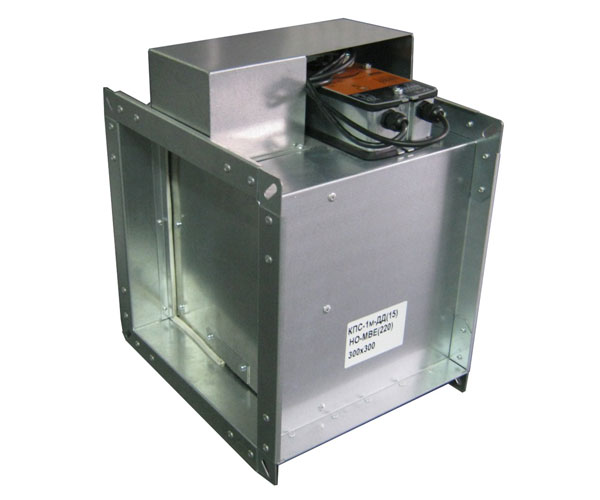

Клапан двойного действия КПС-1м(60)-ДД

Клапан двойного действия КПС-1м(60)-ДД

Отличительной особенностью КПС клапанов является их двойное действие: устройство функционирует на огнезадержание либо на удаление дыма. Функциональное назначение клапанов меняется положением заслонки (открытая или закрытая в нормальном режиме). Функциональное назначение: ДД - двойного действия. Тип привода:

• МS(24/220) - электромеханический привод Siemens с напряжением питания 24/220В;
• МSЕ(24/220) - реверсивный привод Siemens с напряжением питания 24/220В;
• МВ(24/220) - электромеханический привод МB с напряжением питания 24/220В;
• МВЕ(24/220) - реверсивный привод МB с напряжением питания 24/220В

Тип сечения: прямоугольное (квадратное) Дополнительные опции:

• K - наличие клеммной колодки (для MS...,MB...);
• с ТРУ 72 град - наличие терморазмыкающего устройства с кнопкой проверки работоспособности (для MS...,MB...).

Предел огнестойкости клапана КПС-1м(60)-ДД:

• в режиме клапан двойного действия - EI 15
• в режиме нормально открытого (огнезадрживающего) клапан - EI15;
• Клапан может использоваться в системах вентиляций, в качестве противопожарного, нормально открытого (НО), для блокирования распространения пожара и продуктов горения в местах пересечения воздуховодами ограждений помещений защищаемых установками газового, аэрозольного или порошкового пожаротушения.

Вид климатического исполнения и категория размещения:

• УЗ по ГОСТ 15150-69.
• предельные значения рабочей температуры окружающего воздуха от -30С до +40С при условии отсутствия прямого воздействия атмосферных осадков.

Особенности монтажа: Клапан КПС-1м(60)-ДД (далее клапан) применяется для систем общеобменной вентиляции, используемых для удаления газов и дыма после пожара из помещений, оборудованных установками газового, аэрозольного или порошкового пожаротушения, согласно требованиям СП 60.13330.2012, СП 7.13130.2013. Клапан работоспособен в любой пространственной ориентации. Клапан не подлежит установке в вентиляционных каналах помещений по категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей. Конструкция клапанов:

• Клапан изготовлен из цинковой стали.

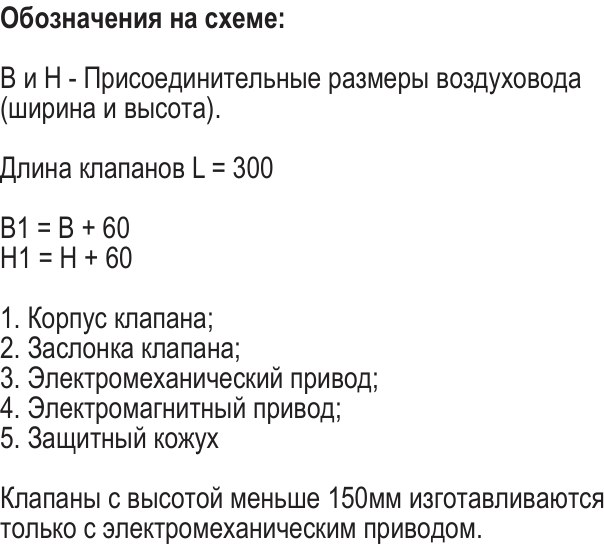

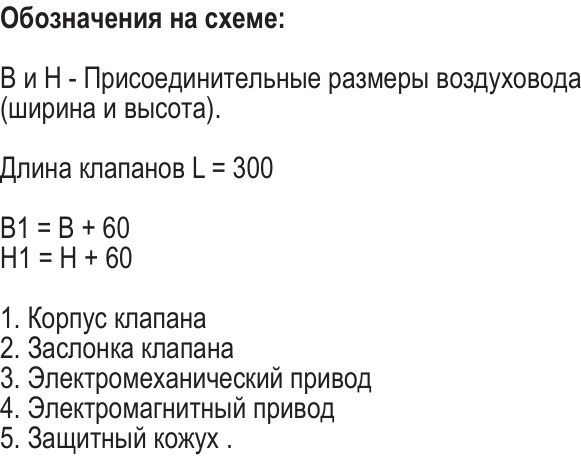

• Клапан состоит из корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана.
