Клапан противопожарный КПС-1м (90)-МС

Противопожарный клапан систем вентиляции зданий и сооружений КПС-1м (90)-МС по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ).

Артикул: КПС-1м (90)-МС Категория:

Спецпредложение

Для получения скидки, заполните контактную форму

Клапан КПС-1м (90)-МС

Отличительной особенностью КПС-1м (90)-МС в многостворчатом исполнении клапанов является их двойное действие: устройство функционирует на огнезадержание либо на удаление дыма. Функциональное назначение клапанов меняется положением заслонки (открытая или закрытая в нормальном режиме).

Предел огнестойкости клапанов: 90 мин.

Функциональное назначение:

  • НО – нормально открытый;
  • НЗ – нормально закрытый.

Тип привода:

  • ТЗ – пружинный с тепловым замком;
  • ТЗ(М) – пружинный с тепловым замком и микропереключателями;
  • МS(24/220) – электромеханический привод Siemens с напряжением питания 24/220В;
  • МSЕ(24/220) – реверсивный привод Siemens с напряжением питания 24/220В;
  • МВ(24/220) – электромеханический привод МB с напряжением питания 24/220В;
  • МВЕ(24/220) – реверсивный привод МB с напряжением питания 24/220В;
  • МВ(24/220)Т – электромеханический привод МB с напряжением питания 24/220В с терморазмыкающим устройством МB;
  • ЭМ(24/220) – электромагнитный привод с напряжением питания 24/220В.

Тип сечения:

  • прямоугольное (квадратное);
  • круглое

Дополнительные опции:

  • K – наличие клеммной колодки (для MS…,MB…);
  • с ТРУ 72 град – наличие терморазмыкающего устройства с кнопкой проверки работоспособности (для MS…,MB…).

Предел огнестойкости клапана КПС-1м(90):

  • в режиме нормально открытого (огнезадерживающего) клапана – EI 90 (1,5 часа)
  • в режиме нормально закрытого (дымового) клапана – EI 120, E 120 (2 часа)
  • Противопожарный клапан систем вентиляции зданий и сооружений КПС-1м(90) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и 7.13130.2013.

Вид климатического исполнения и категория размещения:
У3 по ГОСТ 15150-69
Предельные значения рабочей температуры окружающего воздуха от -30С до +40С при условии отсутствия прямого воздействия атмосферных осадков.

Особенности монтажа:

  • Устанавливается в проемах или местах прохода вентиляционных систем через противоположные преграды.
  • КПС-1м(90) работоспособен в любой пространственной ориентации.
  • Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности, местных отсосах взрывопожароопасных смесей.

Конструкция клапанов: Клапан изготовлен из оцинкованной стали.

Конструкция прямоугольного (квадратного)клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан состоит из секции №1 и секции №2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана.
Конструкция круглого клапана представляет собой односекционный корпус, заслонки из огнеупорного материала, привода с защитным кожухом, предохраняющего привод при монтаже клапана.

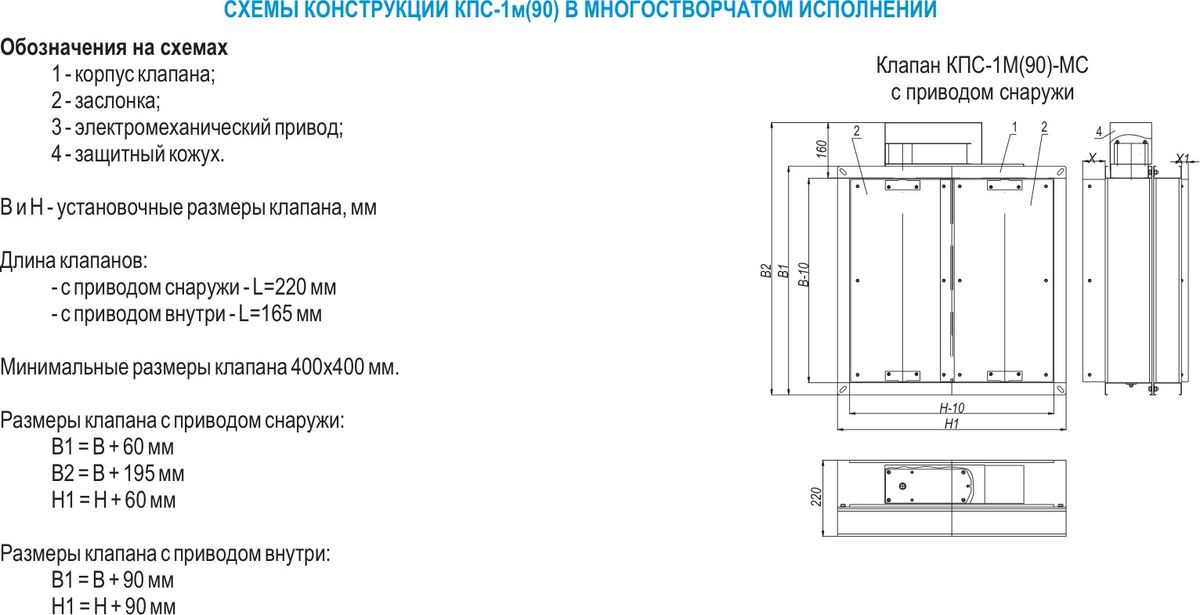

Конструкция клапана

, ,

Предел огнестойкости

,

Тип исполнения клапана

, ,
