Применение клапана КЛОП-1В
Противопожарные нормально открытые (НО) клапаны КЛОП-1В во взрывобезопасном исполнении предназначены для блокирования распространения пожара по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения. Нормально закрытые (НЗ) клапаны используются в системах механической противодымной вентиляции. Как и другие противопожарные клапаны, КЛОП-1 выпускают таких модификаций:
- «Канального» типа – круглое либо прямоугольное сечение с наличием 2-х фланцев
- Ниппельное соединение — круглое сечение
Основным отличием КЛОП-1В от других противопожарных клапанов является то, что независимо от диаметра сечения его длина составляет 330 мм. Когда клапан открывают, заслонка входит в воздуховод и свободно перемещается там. Это важно учитывать, если в воздуховоде есть резкий изгиб.
Применение противопожарных нормально закрытых (НЗ) клапанов взрывобезопасного (взрывозащищенного) исполнения в системах механической противодымной вентиляции осуществляется в соответствии с требованиями СП 60.13330.2012 «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование» (см. п. 7.8.3) и СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».
В компании ВЕНТАР-С вы сможете не только получить квалифицированную консультацию при выборе огнезадерживающего клапана, но также приобрести клапан противопожарный клоп 1 по выгодной цене и произвести его установку.

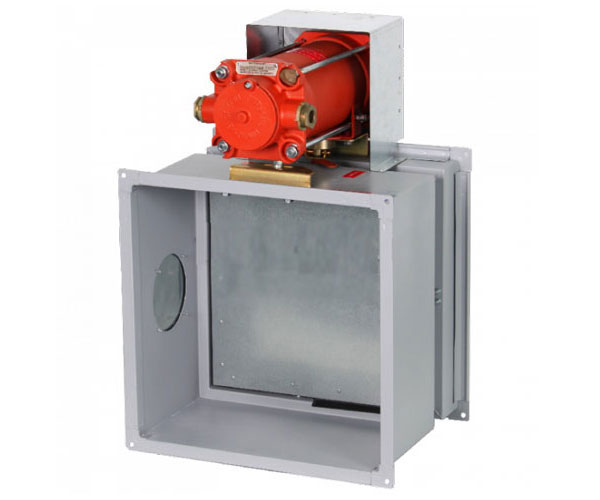

Конструкция клапана КЛОП-1В
Корпус клапанов КЛОП-1В изготавливается из углеродистой холоднокатаной стали с последующей окраской. По специальному заказу могут быть изготовлены клапаны из нержавеющей стали (исп. «нерж. сталь»). Корпус и заслонка таких клапанов изготавливаются из нержавеющей стали, остальные узлы и элементы конструкции — из углеродистой стали с антикоррозионным цинковым покрытием. Клапаны изготавливаются только прямоугольного сечения.
Для установки клапанов в воздуховодах круглого сечения могут быть изготовлены дополнительные секции воздуховода и переходы.
Типоразмерный ряд, проходное сечение, значения вылетов заслонки, коэффициенты местного сопротивления (КМС), количество и расположение смотровых люков взрывобезопасного клапана КЛОП-1В аналогичны указанным параметрам клапана КЛОП-1 обычного исполнения.
Установка клапанов КЛОП-1В
Клапан взрывобезопасный КЛОП-1В может устанавливаться в помещениях категорий А и Б по взрывопожароопасности, во взрывоопасных зонах классов В-1, В-1а, В-1б и В-1г согласно классификации ПУЭ, где по условиям эксплуатации возможно:
а) образование взрывчатых смесей газов и паров с воздухом, относящихся к категориям IIА, IIВ и IIС согласно ГОСТ Р 51330.11-99 или ГОСТ Р МЭК 60079-20-1-2011 при максимальной температуре поверхности согласно температурным классам Т1,Т2, Т3, Т4 ,Т5, Т6 согласно ГОСТ Р 51330.05-99 или ГОСТ Р МЭК 60079-20-1-2011;
б) образование слоёв горючей пыли и взрывчатых пылевоз-душных смесей, относящихся к категориям IIIA, IIIB и IIIC согласно ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 61241-3-99. Ех-маркировка взрывозащиты для взрывоопасных газовых сред:
– привода I Ех d IIС Т6 Gb по ГОСТ Р МЭК 60079-0-2011;
– клапана II Gb по ГОСТ 31441.1-2011(EN 13463-1:2001).
Ех-маркировка защиты от воспламенения горючей пыли:
– привода Ех tb IIIC T850C по ГОСТ IEC 61241-0-2011;
– клапана III Db по ГОСТ 31441.1-2011(EN 13463-1:2001).
Степень защиты привода от внешних воздействий по ГОСТ 14254-96: IP 66.
Клапан взрывобезопасный может устанавливаться во взрывоопасных зонах 1 и 2 согласно классификации ГОСТ 31610.10- 2012, а также в зонах класса 21 и 22 согласно ГОСТ IEC 61241- 3-99 в соответствии с маркировкой взрывозащиты. При этом окружающая среда может содержать взрывоопасные прово-дящие летучие частицы и пыль в соответствии с маркировкой взрывозащиты.
Необходимость и возможность установки взрывобезопасно-го клапана в конкретной потенциально взрывоопасной зоне может определяться согласно гл.7.3. ПУЭ, а также по ГОСТ 31610.10-2012 и ГОСТ IEC 61241-1-2-2011. Конструкция взрыво-непроницаемой оболочки выполнена с учетом требований ГОСТ Р МЭК 60079-1-2011.
При установке НО (огнезадерживающих) клапанов за пределами стен (перекрытий) наружная огнезащита должна наноситься до края кожуха, защищающего привод клапана, и в соответствии с нормативными требованиями должна обеспечивать предел огнестойкости, равный требуемому пределу огнестойкости преграды. Клапаны могут устанавливаться также со стороны помещения А, по зеркальной (по отношению к строительной конструкции) схеме.
Масса клапана КЛОП-1В с приводом BELIMO
Условия эксплуатации клапана КЛОП-1В
Вид климатического исполнения клапанов У3 по ГОСТ 15150-69. Клапаны могут в закрытых помещениях с температурой воздуха от -30° С до +40° С, где колебания температуры и влажности воздуха существенно меньше, чем снаружи здания.
Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Клапаны не рекомендуется устанавливать в системах местных отсосов агрессивных веществ. Клапаны работоспособны в любой пространственной ориентации.
Пример заказа клапана КЛОП-1В
КЛОП-1(60)-НО-В-МВ(220)-500х400, где:
КЛОП-1(60) – клапан КЛОП-1 с пределом огнестойкости 60 мин.,
НО — нормально открытый (огнезадерживающий),
В — во взрывозащищенном исполнении,
МВ(220) — с электромеханическим приводом BELIMO с возвратной пружиной на 220 В,
500х400 — с размерами внутреннего сечения 500х400 мм,
