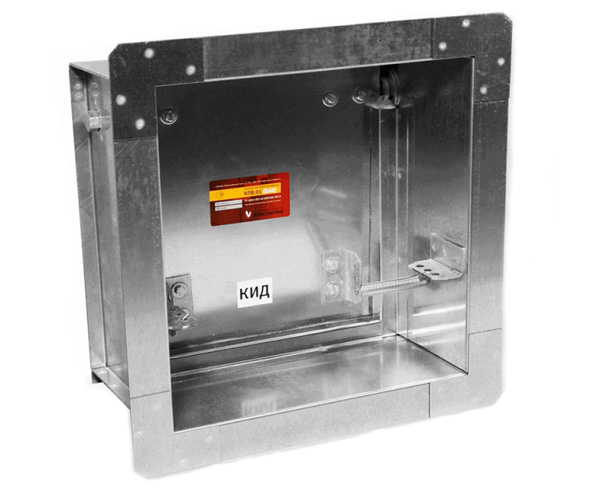

Клапан сброса избыточного давления КПВ.01(02,03) КИД
КПВ.01(02,03) КИД — клапан избыточного давления в противопожарном исполнении, предназначен для открытия проемов в ограждающих конструкциях тамбур-шлюзов и других помещений с целью контролируемого сброса давления, принятого избыточным в обслуживаемой этим клапаном зоне, а также для возмещения объемов удаляемых продуктов горения из помещений, защищаемых вытяжной противодымной вентиляцией.
Применение клапанов регламентируется Сводом Правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».
Предел огнестойкости клапанов:
- КПВ.01 КИД – EI 60;
- КПВ.02 КИД – EI 90;
- КПВ.03 КИД – EI 120;

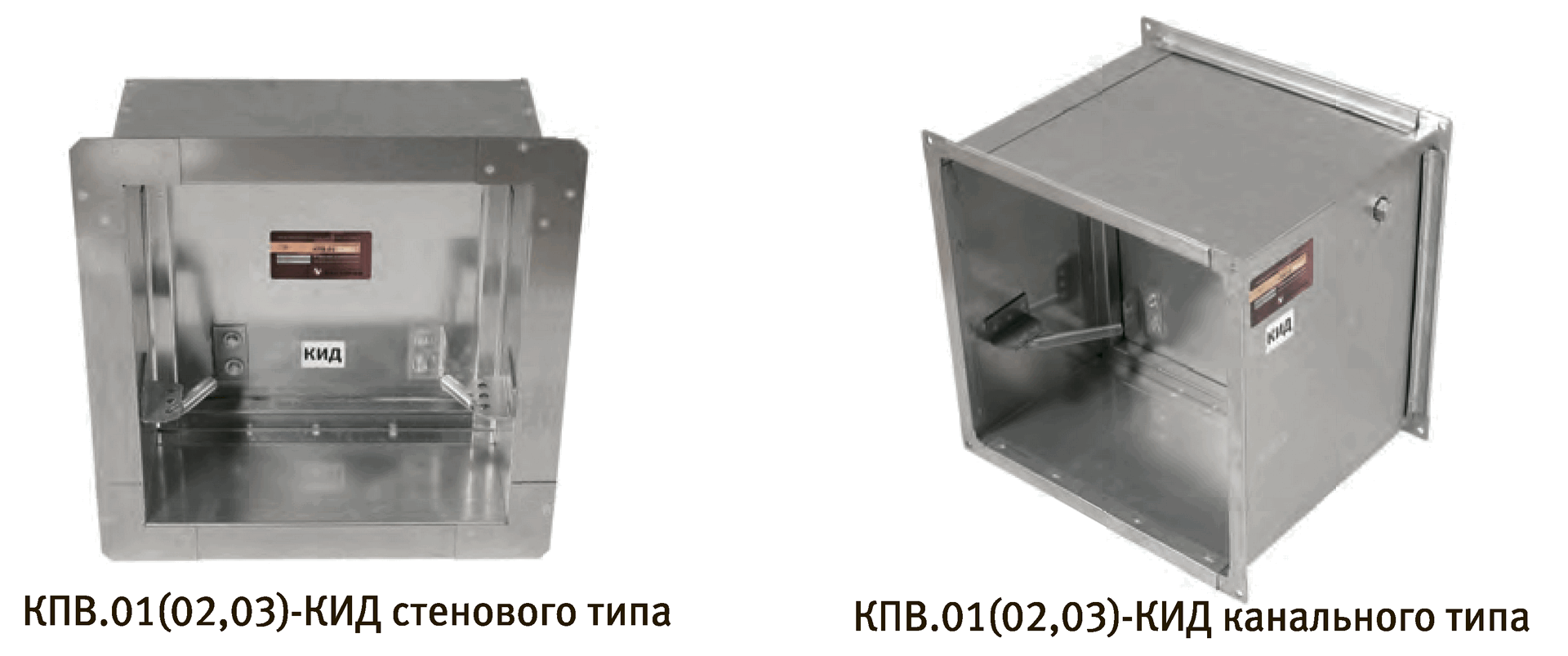

Клапаны КПВ.01(02,03) КИД выпускаются в общепромышленном и морозостойком исполнении:
- «стенового» типа с одним присоединительным фланцем
- «канального» типа с двумя присоединительными фланцами
Клапаны КПВ.01(02,03) КИД изготавливаются из оцинкованной стали и только прямоугольного сечения.
Заслонка клапана КИД заполняется термоизоляционным материалом. Внутри корпуса установлен пружинный механизм настройки давления начала открытия клапана, регулировка данного механизма осуществляется во время пусконаладки противодымной вентиляции.
Клапаны КПВ.01(02,03) КИД сохраняют работоспособность только при их вертикальной установке (проходящий поток – горизонтальный), при этом оси вращения лопаток должны быть параллельны полу, а пружинный механизм должен находиться ниже осей вращения лопаток.
Работоспособность клапанов КПВ.01(02;03) КИД в морозостойком исполнении обеспечивается специальными мерами, которые препятствуют обледенению периметра соприкосновения створки и корпуса, в том числе и в осевых узлах.
Рабочее давление клапанов КПВ.01(02;03) КИД от 20 до 150 Па.
Вид климатического исполнения клапанов КПВ.01(02;03) КИД:
- в общепромышленном исполнении – У3 по ГОСТ 15150-69.;
- в морозостойком исполнении – УХЛ2 по ГОСТ 15150-69;

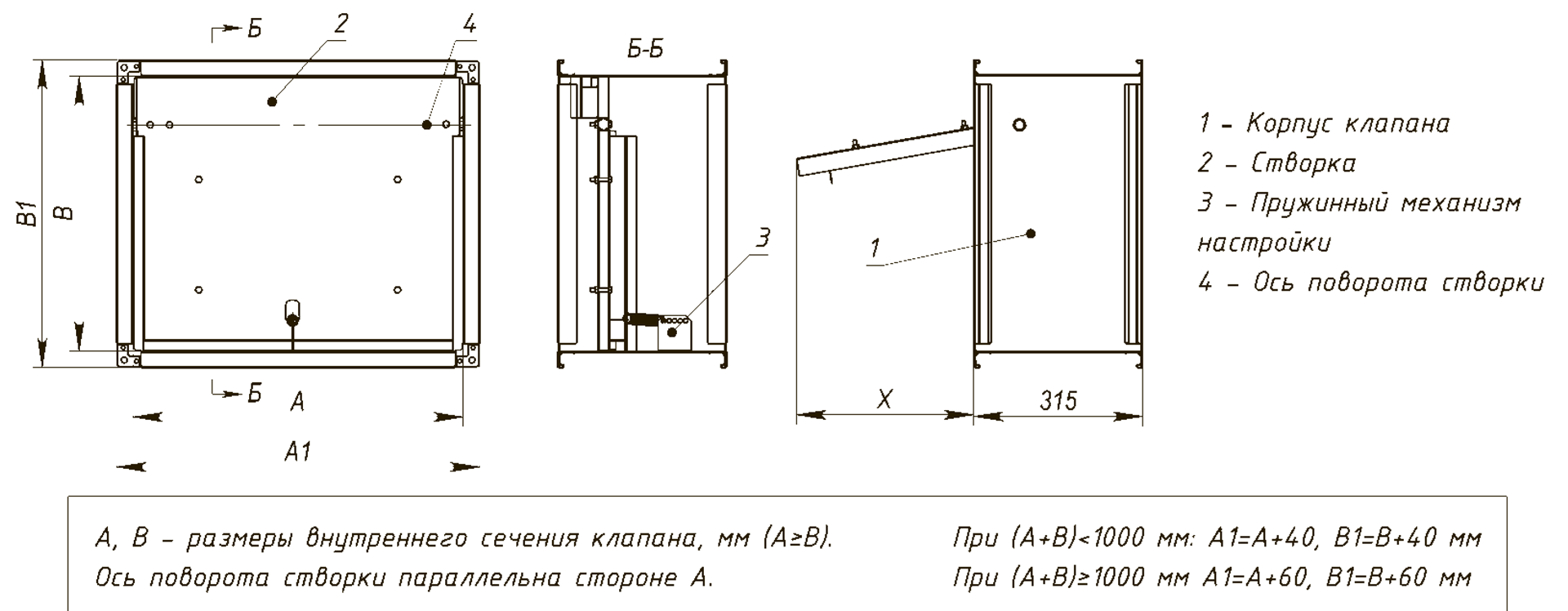

Схема конструкции клапана КПВ.01(02;03)КИД стенового типа
